干货|Fluent-FAQ-控制出口温度

6小时前浏览3

◆◆
FAQ
◆◆

以下示例显示如何通过改变入口温度将出口处的最高温度驱动到目标温度。在这种设想下,处于层流状态的管道的一部分壁面被加热到350K,目标出口温度为320K(图1:由ID着色的管道几何(加热的壁面为绿色)显示了被加热的壁面的一部分)。控制器每10次迭代打开一次(稳态工况下),并根据方程1调整入口温度。在其他迭代中,控制器保持温度不变。这是通过使用方程2中给出的条件语句来实现的。图2:温度云图(离得最近的是出口)显示了这种工况下发展的温度剖面。



   (1)


  (2)

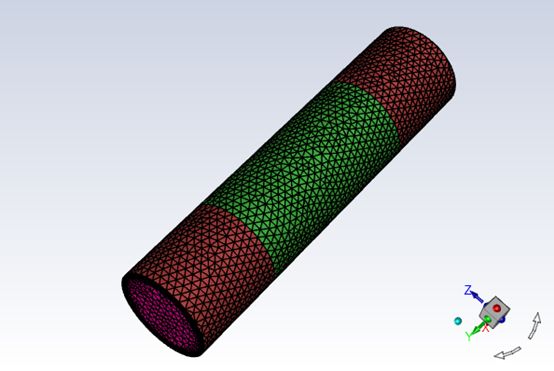

图1:按ID着色的管道几何(加热壁面为绿色)

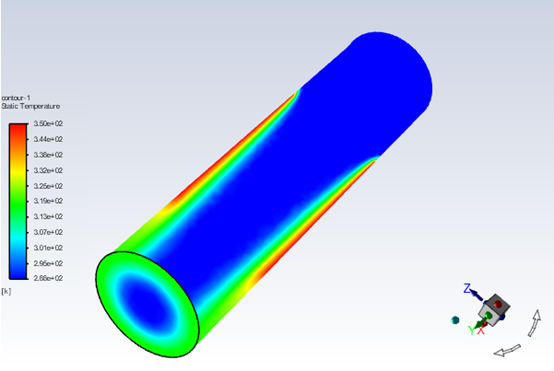

图2:温度云图(离得最近的是出口)

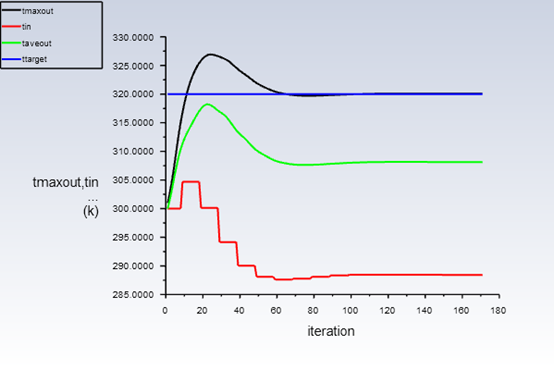

图3:入口温度,平均出口温度和最高出口温度图




以下步骤显示了如何创建此示例中使用的表达式:

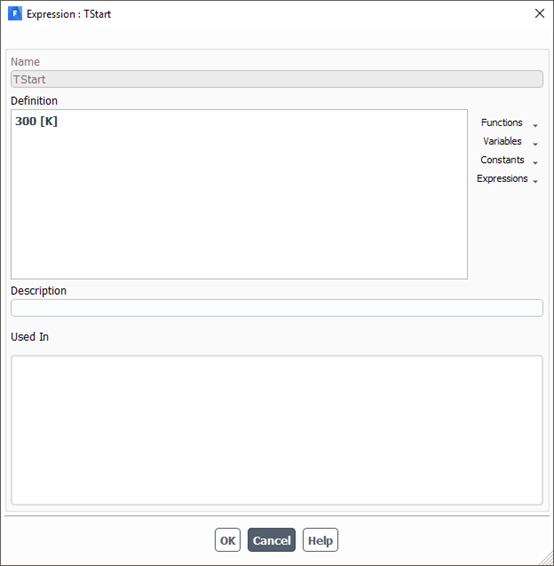

  1. 为初始温度创建一个名为TStart的命名表达式。


  1. 输入TStart作为Name。

  2. 为Definition输入300 [K],然后单击OK。


2. 为出口的目标温度创建一个表达式,称为TTarget,并将其设置为等于320 [K]。使用与创建TStart相同的过程。




3.  为出口处出现的最高温度创建一个表达式,称为TMaxOut。在此表达式中,您将使用一个函数来确定最高温度。

  1. 单击Functions下拉菜单,然后选择Reduction → Maximum。

  2. 在函数的第一个字段中输入StaticTemperature,在位置中输入[“out”]。总表达式应显示为Maximum(StaticTemperature,[“out”])。




4. 为当前入口温度创建一个表达式,称为TInCurrent,并将其设置为等于Average(StaticTemperature,[“in”],Weight = None)。使用与创建TMaxOut相似的过程,但是选择Average函数。




5. 为松弛因子创建一个表达式,称为relax,并将其设置为等于0.9。





6.  创建一个用于调节入口温度的表达式,称为TAdjust,并将其设置为等于TInCurrent +(TTarget-TMaxOut)* relax。




7.  为入口温度创建一个表达式,将其称为TIn,并将其设置为等于IF(iter <5,TStart,IF(mod(iter + 1,10)== 0,TAdjust,TInCurrent))。使用与创建TMaxOut相似的过程,但是选择IF条件函数。

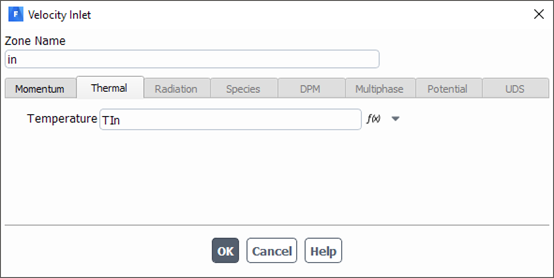

8.  将TIn分配给入口。

  1. 从Temperature右侧的下拉菜单中选择expression。

  2. 在Temperature字段中输入TIn,然后单击OK。


来源:艾迪捷
