SpaceClaim交互网格(Interactive Meshing-SCIM)2020 R1更新
SpaceClaim交互网格
SpaceClaim交互网格
SpaceClaim Interactive Meshing (SCIM)是ANSYS 2019版本中发布的，第一版发布时主要面向结构方面用户。交互式几何和网格划分工具可实现高保真的六面体网格划分，MultiZone技术与SpaceClaim的直接建模工具集成在一起，专为需要强大的手工网格功能的高级用户设计。2020版本拓展到流体方面有结构化网格需求的用户，关注稳健性和易用性的提升，进一步支持Python脚本。
SpaceClaim网格面向哪些用户
SpaceClaim网格划分为耗费大量时间生成结构化或部分结构化的六面体网格（3D）或四边形网格（2D）的高级用户提供了针对性的功能。改进工作流程，与传统的块结构网格划分工具相比，需要更少的动手时间。对于CFD用户，我们推荐使用2020 R1版本来处理2D四边形网格和较低复杂度的3D六面体网格问题。
进入Mesh功能区

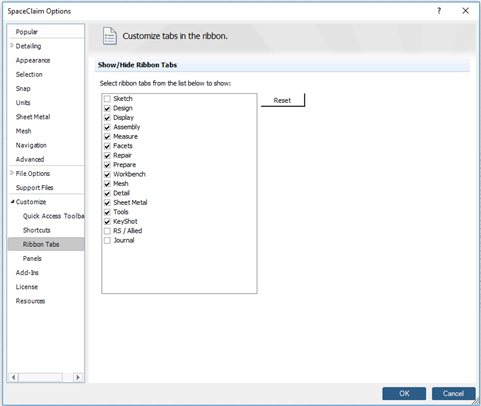

在SpaceClaim中，在File下SpaceClaim Options选项卡下选择Customize>Ribbon Tabs，勾选Mesh后，在软件界面主菜单中会增加Mesh功能区。

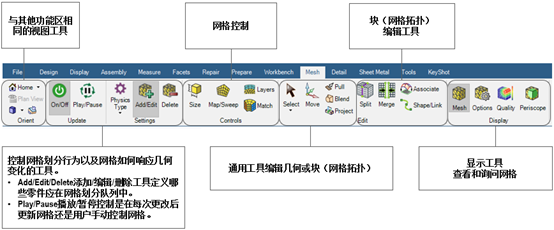

Mesh功能区概述
六面体网格的多种生成方式

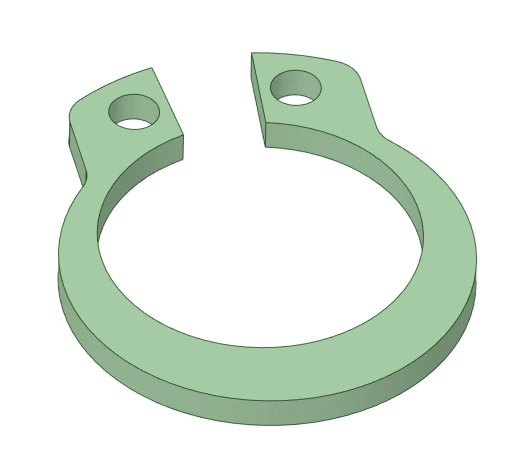

方式一：几何分解

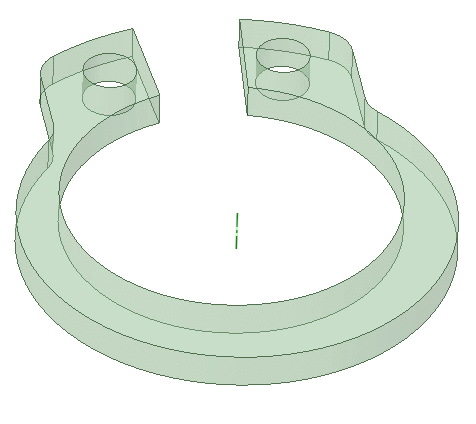

劈分几何
共享拓扑
生成网格

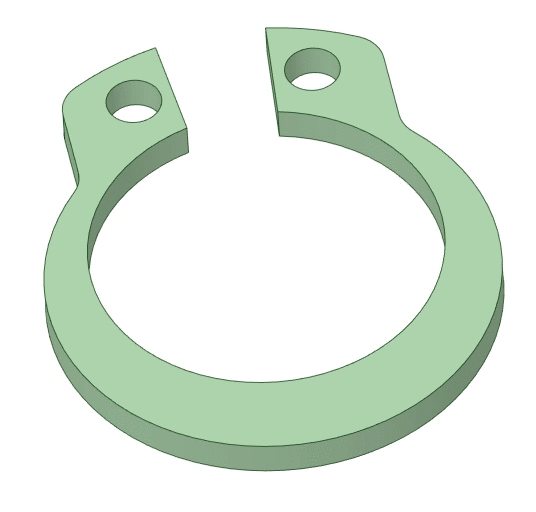

方式二：块分解
生成网格
劈分块
转换为映射或扫掠块

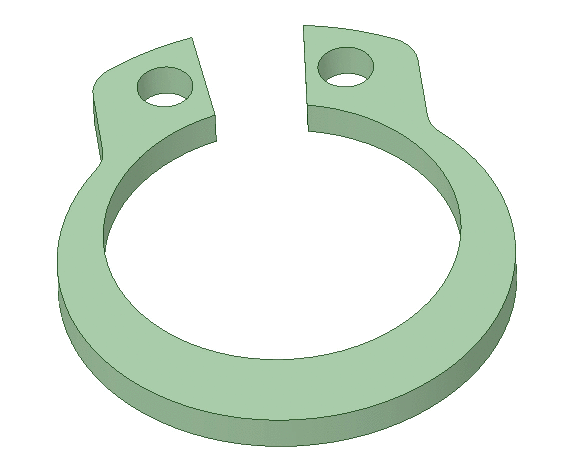

方式三：边界框分块
生成块
劈分块
关联块到几何
方式四：面（sheet）分块和拉伸
生成面块
拉伸到体块
每种方法都有一些优点，有些是特定于模型的，也可以混合使用。
将网格转移到Fluent Solver及WB支持
您可以使用Workbench选项卡中的Mesh to Solver选项将SpaceClaim网格转移到ANSYS Fluent。
在Fluent Launcher中选择了适当的选项来启动ANSYS Fluent中的 Solution模式。

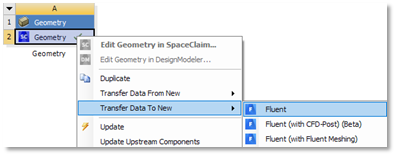

SCIM和Fluent在Workbench中的连接方式如下：
全新网格输出选项

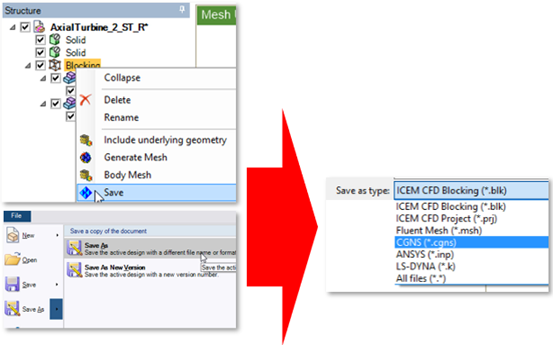

您可以使File>Save As选项将网格数据导出到文件（或右键点击Blocking并选择Save）为以下格式：
‐ ANSYS (*.inp)
‐ CGNS (*.cgns)
‐ LS-DYNA (*.k)
‐ Fluent (*.msh)
还可以通过两种其他格式将几何图形导入Fluent Meshing中：
- Fluent Meshing面片（facet）几何(*.tgf)
- FM Database(*.fmd)（用于输入到容错网格划分工作流程）
线尺寸改进

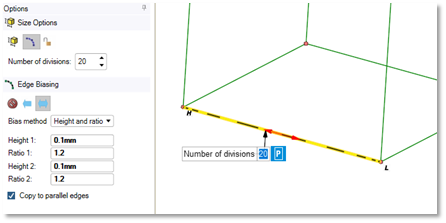

您可以基于高度和比率来指定边上的尺寸偏移, 在Bias method下拉菜单中选择Height and ratio。这对于流体近壁高度设置至关重要，并且后续版本计划了更多的偏差选项。
半结构化映射网格
半结构面网格类型用于映射网格沿一个方向的过渡，同时沿另一个方向保持使用C-grid类型过渡，而无需进一步分解。可以在网格划分之前对几何图形的面定义或者网格划分之后通过转换面块定义。

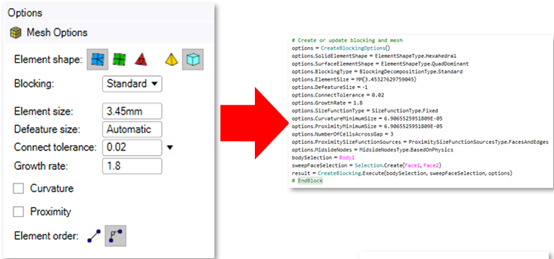

基本操作脚本化
全面的脚本支持正在进行中，现在支持以下功能：
‐ Add tool
‐ Delete tool
‐ Association tool
‐ Split tool
‐ Merge tool
‐ Validate blocking
改进流体工作流程的质量指标

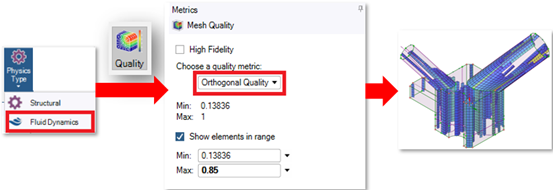

当物理类型设置为流体时，Orthogonal quality是默认质量度量。
其他改进
- 根据入口/出口命名（Named Selection）等的存在自动检测流体域中的流体/固体单元类型。
- 改进扫掠/映射网格。
- Tet Mesher四面体网格更新为质量/性能的最佳算法。

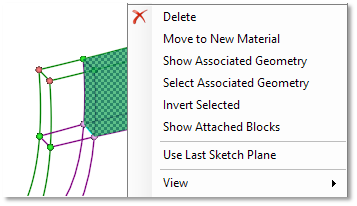

- 改进的块可视性选项，如增加绘制附加块选项Draw Attached Blocks。
- 在对块划分六面体网格后改进非结构化块网格，主要是改进与预先划分网格块的连接。
- 其他稳健性，图形化和易用性上的多种改进。
