【案例分享】Abaqus随机振动分析

19小时前浏览2
在Abaqus中进行随机振动分析(也称为PSD分析随机响应分析)是一种用于评估结构在随机动态载荷(如路面不平度、风载、湍流、喷气发动机噪声等)下响应的关键技术。这类载荷通常用功率谱密度(PSD)描述其统计特性。

一、核心概念

  1. 功率谱密度(PSD)

    • 表示载荷能量在频率域的分布(单位:载荷²/Hz,如 (N)²/Hz 或 (m/s²)²/Hz)。

    • 描述随机载荷的均方值(RMS)随频率的变化。

    • 输入载荷需转换为PSD形式(如加速度PSD、力PSD)。

  2. 输出结果

    • 主要输出为响应量的PSD(如位移PSD、应力PSD)。

    • 最终结果通常为1σ值(均方根值,RMS),表示响应量的统计平均值。

    • 3σ值(≈99.7%置信区间)常用于工程安全评估。


二、分析流程

1. 前处理:建模与设置

  • 几何与网格:创建几何模型并划分合适网格(需关注应力集中区域)。

  • 材料属性:定义材料弹性参数(弹性模量、泊松比、密度),阻尼是关键参数(见下文)。

  • 分析步类型

    • Step 1: Frequency:提取模态(*Frequency)。

    • Step 2: Random Response:随机振动分析(*Random Response)。

  • 边界条件:约束基础自由度(如固定支撑点)。

2. 关键设置详解

  • 模态提取(Frequency Step)

    • 使用LanczosAMS(大规模模型)求解器。

    • 频率范围需覆盖输入PSD的主要能量区域(如0.1-1000 Hz)。

    • 模态数量:需确保有效质量占比>90%(检查*MODAL FILE输出)。

  • 阻尼设置

    • 瑞利阻尼α(质量阻尼)和 β(刚度阻尼)

    • 结构阻尼(Structural Damping):直接定义阻尼比 ξ(如0.02-0.05)。

    • *Random Response步中通过 G=ξ 指定。

  • PSD载荷定义

    • 使用 *PSD-DEFINITION 定义基础激励(如加速度PSD)或节点力PSD。

  • 随机响应步设置(Random Response Step)

    • 关联PSD载荷和阻尼:

      G为结构阻尼系数

3. 结果输出

  • 位移/应力/应变PSD:输出各响应量的功率谱密度。

  • RMS值(1σ):直接输出节点/单元的均方根值(*NODAL OUTPUT 或 *ELEMENT OUTPUT)。

  • PSD vs. Frequency曲线:可在后处理中绘制。


三、结果后处理

  1. 查看RMS结果

    • Visualization Module中,选择输出变量(如U, RMS 或 S, RMS)。

  2. 绘制响应PSD曲线

    • 使用XY Data → Operate on XY Data → PSD 生成PSD曲线。

  3. 3σ值计算

    • RMS值乘以3(如 σ_vonMises = 3 * RMS_vonMises)。


【案例分享】

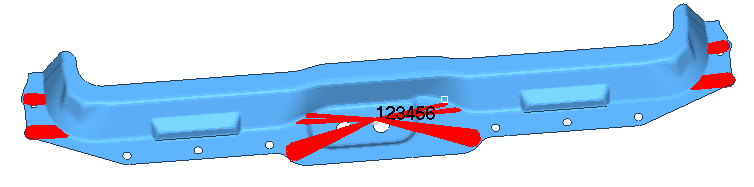

本次分析模型为简单支架模型,包括材料、截面属性、刚性单元(对应Abaqus中的COUP_KIN),整体模型如图所示。



1创建材料及属性

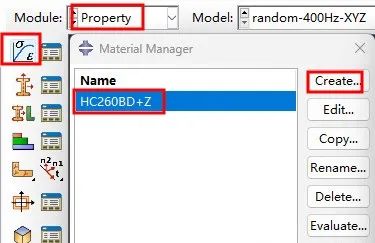

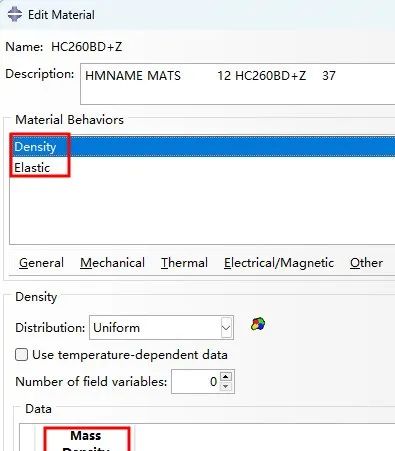

(1)创建材料特性,包括密度及弹性模量,密度为7850g/mm^3,弹性模量为210GPa,泊松比为0.3,如下图所示。该材料的屈服强度约为260-320MPa,抗拉强度约为340-480MPa。

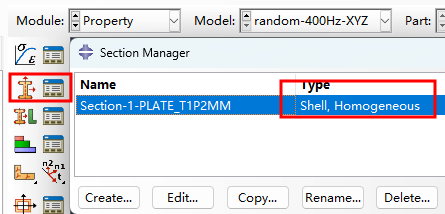

(2)创建属性,采用壳单元模拟,厚度为1.2mm,材料选择上一步创建的材料特性,如图所示。



2创建分析步

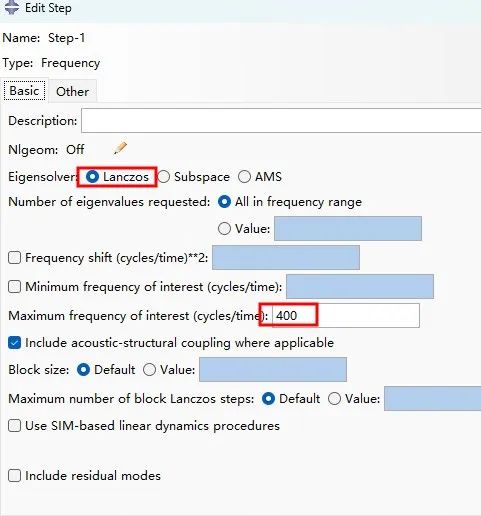

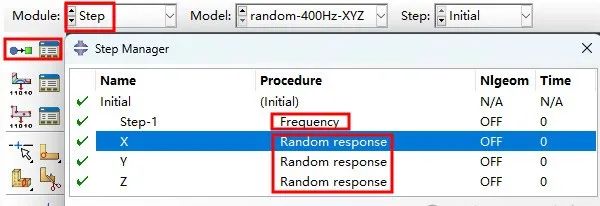

(1)创建分析步,Abaqus中的Random response分析步是基于模态的随机响应分析,所以需要创建包括模态和随机振动两种分析步,其中随机振动包括x/y/z三个方向;如图4-60所示。模态特征值提取默认采用Lanczos,同时设置提取模态频率上限(本例计算频率为200Hz,则提取频率为400Hz),如图所示;扫频频率范围为关注的频率区间,如本例主要考察5-200Hz范围内的结果,分别设置上下限频率值,以及频率区间内的间隔数和疏密程度(本例采用间隔1Hz,共195个点(Number of Points)

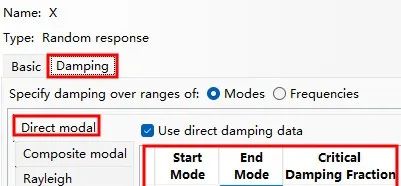

进行随机振动响应分析,需要设置模态阻尼比,阻尼比可通过模态数(Modes)或频率范围(Frequencies)设置,本例采用模态数设置方法,其中200Hz对应的是第13个模态,阻尼比可通过测试或模态应变能法得到,通常结构应力分析设置为0.03左右,如图所示。

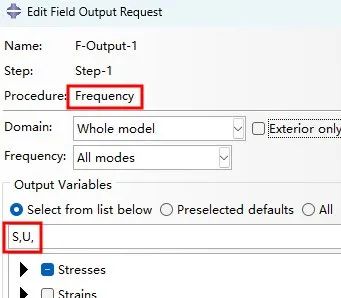

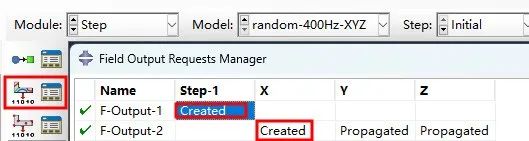

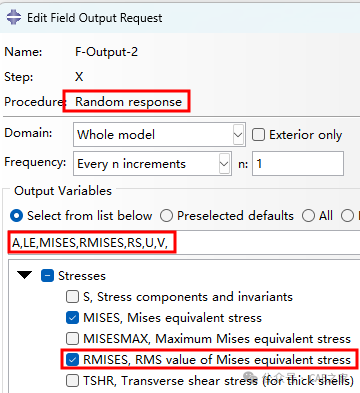

(2)创建场变量,包括位移、RMISE(Mises等效应力的均方根)等,同时可设置结果输出间隔方式,如图所示。

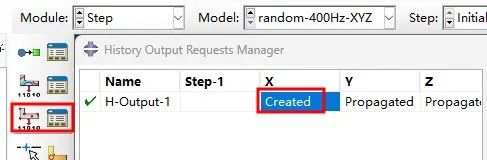

(3)创建历史变量,历史变量可根据需要选择,如位移、速度和加速度,如图所示。



3创建载荷步

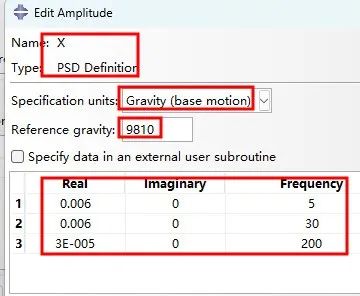

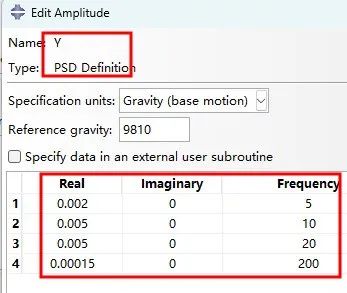

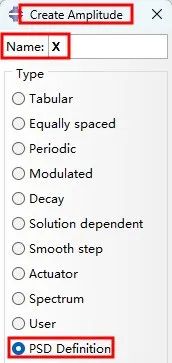

1)Abaqus中支持以下类型的PSD施加,包括集中载荷分布载荷基础运动(BASE MOTION),且BASE MOTION的类型包括加速度、速度和位移首先创建三个方向的随机振动PSD谱,本例采用电池包GB38031中的PSD功率谱密度。通过Tools下的Amplitude中的PSD Definition创建,选择Gravity(base motion),Reference gravity为9810,该值为单位转换值9810mm/s^2,在表格中输入对应的PSD谱在Abaqus中定义PSD曲线是以离散点的形式进行输入,将关键点上的数据以数据列表的形式输入,默认将两个频率点间的PSD值进行线性插值处理,便可得到整个PSD曲线

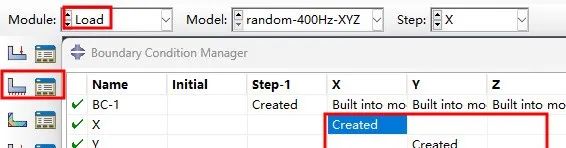

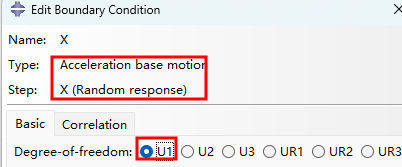

(2创建随机振动载荷,在Create Boundary Condition中选择Acceleration base motion,并在Basic中选择对应的激励方向,在Correlation中定义PSD谱之间的相关性,一般选择correlated;若只有一个激励点且各个方向是独立的,可以选择不相关,同时调用已创建的PSD谱,如图所示。




4选择单元类型及提交计算

根据需要选择合适的单元类型,全例选择全积分单元S3和S4,并提交计算。

5结果处理

通过Abaqus计算可得两种软件在0-400Hz内的模态整体差值在0.5%以内,具体见表,一阶模态对比振型如图所示;而随机振动Z向RMISES最大应力为12.81MPa,而采用OS时的Z向最大应力为10.34MPa,相差19.28%,具体见表,三个方向的应力对比如图所示。

表 模态结果对比(0-400Hz)

Order

ABAQUS-6.14

OS-V14.0

GapOS-ABAQUS/ABAQUS

1

55.89

55.78

-0.20%

2

103.09

102.58

-0.49%

3

128.41

127.87

-0.42%

4

170.13

169.91

-0.13%

5

228.35

227.95

-0.18%

6

261.45

260.35

-0.42%

7

269.69

269.10

-0.22%

8

282.41

281.55

-0.30%

9

296.54

295.54

-0.34%

10

328.89

329.59

0.21%

11

336.52

335.74

-0.23%

12

342.28

341.50

-0.23%

13

371.30

371.81

0.14%

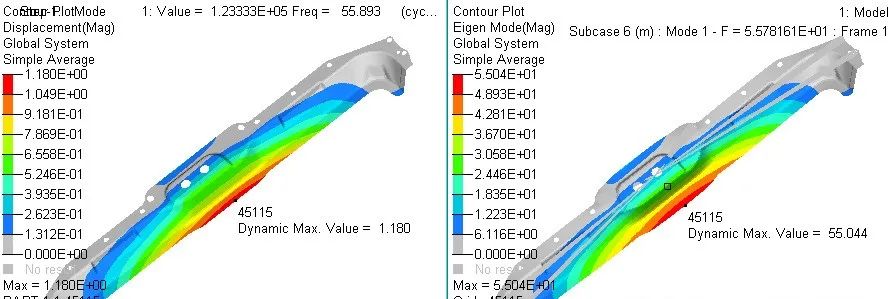

aAbaqus结果:55.89HzbOS结果:55.78Hz

图 一阶模态结果对比


表 随机振动应力结果对比(5-200Hz)

方向

Abaqus-6.14

OS-V14.0

GapOS-Abaqus/Abaqus

Z

12.81

10.34

-19.28%

Y

0.93

0.64

-31.18%

X

5.79

3.71

-38.34%

参考值(1σ应力

56

/

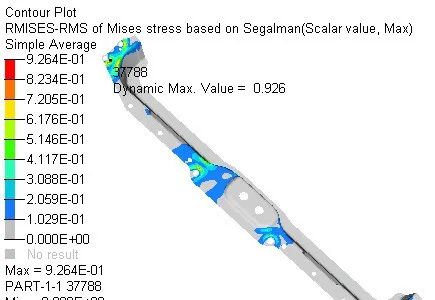

aAbaqus-Z向结果:12.81MPabOS-Z向结果:10.34MPa


cAbaqus-Y向结果:0.93MPadOS-Y向结果:0.64MPa

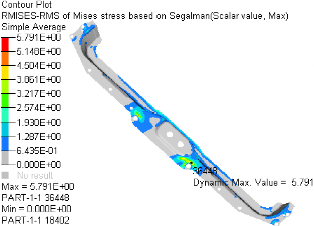

eAbaqus-X向结果:5.79MPafOS-X向结果:3.57MPa

图 随机振动应力结果对比

通过Abaqus计算得到的均方根RMISES应力为1σ均方根应力,其为68.27%频率区间内的平均应力。一般随机振动的评判准则是根据计算得到的3σ均方根应力应小于疲劳强度(有时采用屈服强度)的1/3,实际计算结果为1σ应力,则参考值为疲劳强度(有时采用屈服强度)的1/6。若无疲劳试验值,一般金属件的弯曲疲劳强度取抗拉强度的45-55%通常取中值50%),拉压疲劳强度为30%,扭转疲劳强度为25%,焊缝热影响区为80%。如HC340590的抗拉强度为590MPa,则其1σ应力为98MPa。若计算的1σ应力小于98MPa,则判定其满足随机振动要求。
