Lumerical | 基于MIM双环谐振器的等离子体光学生物传感器

11小时前浏览3
在医疗健康、食品安全与环境监测领域,病原细菌的快速精准检测始终是一项关键挑战。传统检测方法如微生物培养、聚合酶链式反应(PCR)技术等虽可靠,但存在耗时久、依赖专业设备、灵敏度不足等局限,难以满足实时监测与现场应用需求。近日,一项发表于《Scientific Reports》的研究为这一困境提供了解决方案[1] —— 基于金属-绝缘体-金属(MIM)双环谐振器的等离子体光学生物传感器,以其超高灵敏度、快速响应及多细菌区分能力,有望重塑细菌检测技术格局。

细菌检测技术的现状与痛点

细菌感染仍然是全球发病率和死亡率的主要原因,诊断延迟往往会加剧临床结果。然而,传统检测手段存在显著短板:微生物培养需数天时间,PCR与酶联免疫吸附试验(ELISA)技术依赖实验室条件且操作复杂,难以在资源有限地区推广应用。即便在技术相对成熟的场景,这些方法对早期感染的低浓度细菌也常出现漏检,延误治疗时机。

近年来,光学生物传感器凭借无标记检测、实时分析、可微型化等优势成为研究热点,其中等离子体传感器因对局部折射率变化的超高敏感性脱颖而出。表面等离子体激元(SPPs)在金属-介质界面的激发,可将电磁场强局域化,极大增强光与生物分子的相互作用,为高灵敏度检测奠定基础。但现有技术在特异性、多参数优化及实际环境适应性上仍有提升空间。

MIM双环谐振器传感器的

设计与优化

(一)核心结构:MIM双环谐振器的设计

该传感器采用MIM双环谐振器结构,其结构如图1所示,核心由两层金属夹一层介质基板构成,通过纳米环与垂直臂的巧妙布局实现电磁场强约束。具体设计中,金纳米环与金背反射器的组合被选为最优方案——金具有优异的等离子体共振特性与化学稳定性,可有效减少生物环境中的干扰;绝缘介质基板由一层SiO2制成,厚度经优化后确保电磁场与分析物的高效作用;传感器整体结构参数通过粒子群优化(PSO)算法迭代优化,最终确定关键尺寸如表1所示。

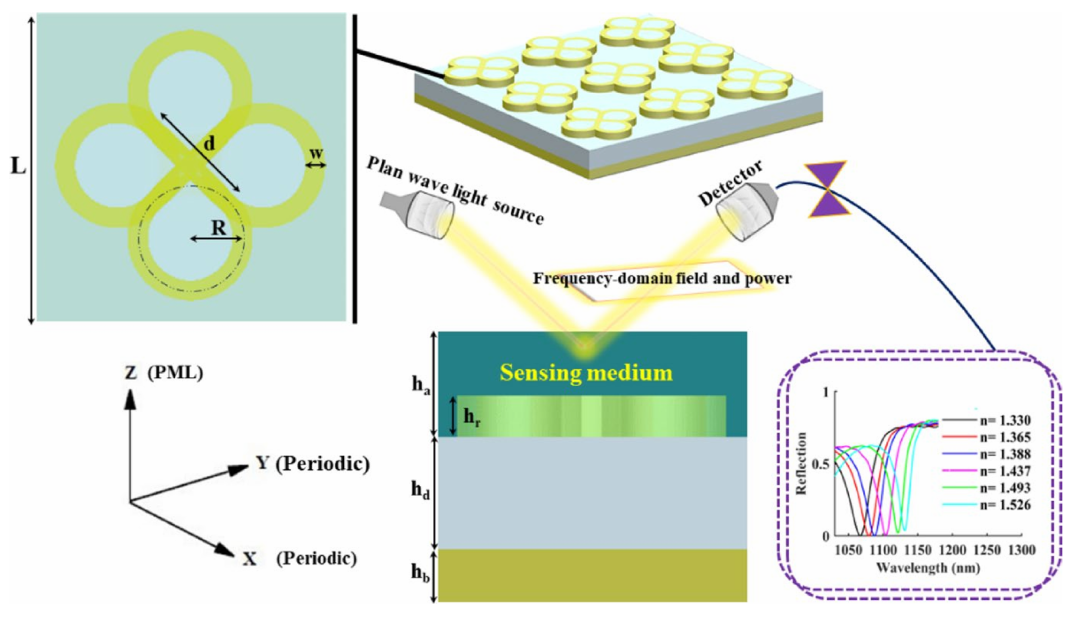

图1 等离子体激元生物传感器中MIM结构的示意图

参数

符号

介质基板长度

L

780nm

臂长

d

310nm

环宽度

w

50nm

环半径

R

130nm

背反射器厚度

hb

100nm

介质基板厚度

hd

205nm

环和臂厚度

hr

75nm

分析物层厚度

ha

200nm

表1 优化后的传感器尺寸参数

(二)优化方法:PSO算法与多参数平衡

为同时提升传感器灵敏度与品质因数(FOM),研究团队采用粒子群优化(PSO)算法对结构参数进行系统优化。通过建立“参数-性能”映射模型,分析背反射器厚度、介质基板厚度、纳米环厚度、分析物层厚度等关键参数对传感器性能的影响:

  • 背反射器厚度(hb):在98-104nm范围内,灵敏度峰值达330nm/RIU,FOM约11RIU⁻¹,结果突出了增强的场约束和增加的等离子体激元损失之间的权衡。

  • 介质基板层厚度(hd):205-215nm区间内,厚度增加会削弱电磁场约束,导致灵敏度与FOM下降。

  • 纳米环厚度(hr):65-75nm范围内,75nm时灵敏度达330nm/RIU,FOM峰值10.5RIU⁻¹,此时欧姆损耗最小。

  • 分析物层厚度(ha):185-210nm区间内,200-205nm时性能最优,因电磁场与检测层重叠度最高。

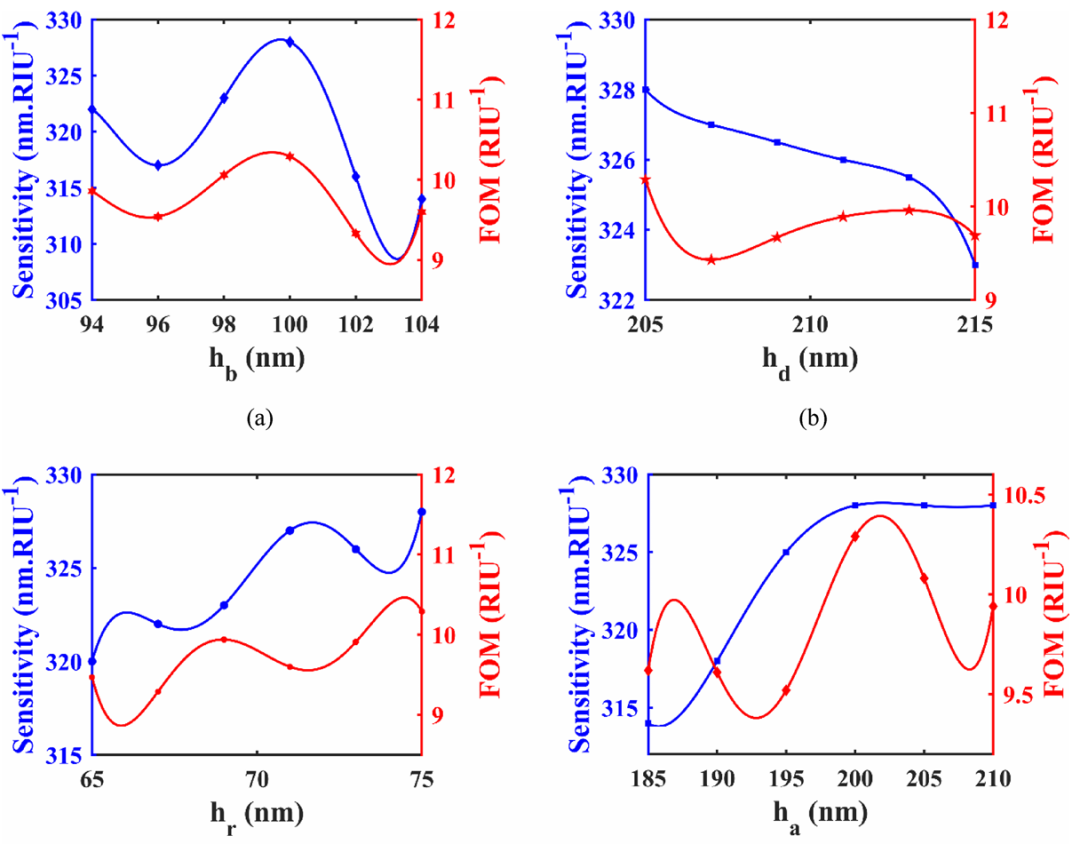

图2 PSO优化结果。

(a)背反射器厚度,(b)介质基板层厚度,

(c)纳米环厚度,(d)分析物层厚度的灵敏度和FOM。

仿真验证:

3D-FDTD技术与性能评估

(一)仿真工具与参数设置

研究采用三维时域有限差分法(3D-FDTD)进行仿真验证,使用Lumerical FDTD分析软件构建模型,关键设置如下:

  • 波长范围:1000-1300nm

  • 网格精度:全局10nm,敏感区域(MIM纳米环)细化至2nm(dx=dy=dz=2nm)

  • 边界条件:z轴采用完美匹配层(PML),x、y轴为周期性边界

  • 光源:平面波

  • 温度:300K,仿真时间1000fs

通过调整分析物折射率(Δns),记录共振波长偏移(Δλ),计算核心性能指标:

  • 灵敏度(S):



    (单位:nmRIU⁻¹

  • 品质因数(FOM):



    (FWHM为共振峰半高宽)

  • 检测限(LoD):




(二)电磁场分布与增强机制

传感器的高灵敏度源于强电磁场约束效应。仿真结果显示,在1067.25nm波长下,XY平面(z=0nm)的电磁场呈现四极子分布,纳米环周围场强达最大值10(相对单位),表明SPPs在金-介质界面被高效激发;XZ平面(y=0nm)的电磁场集中于介质间隙(z=75-280nm),并向分析物层(z>280nm)呈指数衰减,显著增强光与细菌的相互作用。

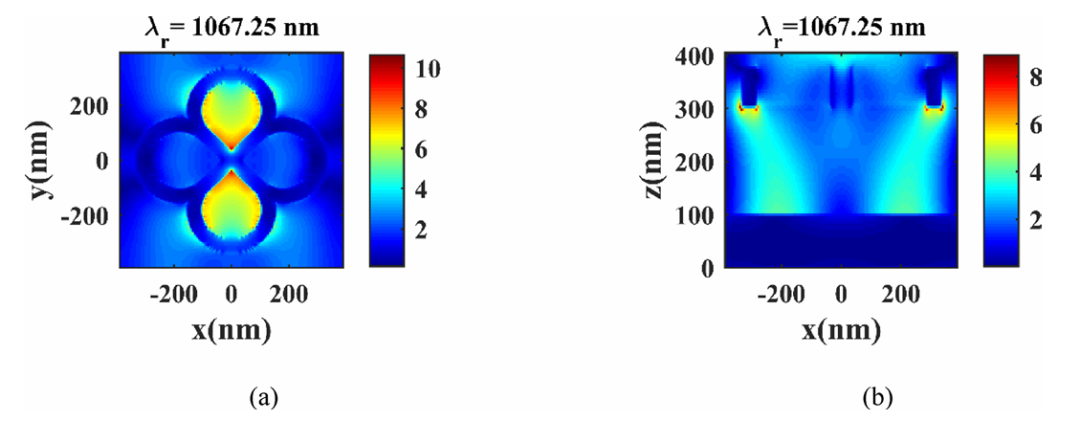

图3(a)XY平面中的电场分布;

(b)XZ平面中的电场分布

(三)性能指标

经优化的MIM双环谐振器传感器展现卓越性能:

  • 灵敏度:324.76nmRIU⁻¹

  • 品质因数(FOM):10.187RIU⁻¹

  • 检测限(LoD):0.075RIU

  • 共振峰半高宽(FWHM):31.88nm

与现有技术相比,该传感器在灵敏度、FOM与检测限上全面领先。例如,传统MIM传感器灵敏度多在200-300nm/RIU,FOM约8RIU⁻¹,而本研究通过结构优化将性能提升15%-25%,尤其在复杂生物环境中仍保持稳定输出。

参考

灵敏度

(nm.RIU-1

FWHM

(nm)

FOM

(RIU-1

LoD

2

66

0.9

7.7

---

3

150

20

7.5

0.1

4

280

35

8

0.08

5

313

39.1

4

---

本文

324.76

31.88

10.187

0.075

表2 性能参数对比

(四)多细菌检测与环境稳定性

传感器可通过折射率差异精准区分多种细菌:

  • 霍乱弧菌(n=1.365):共振波长偏移5nm

  • 大肠杆菌(n=1.388):共振波长偏移10nm

  • 假单胞菌(n=1.437-1.526):共振波长偏移15-25nm

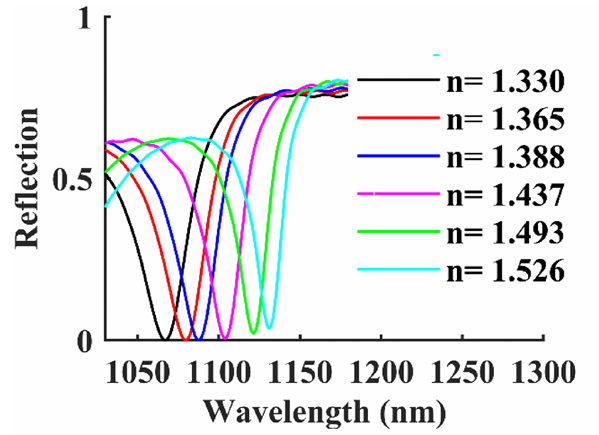

图4 不同细菌的反射光谱曲线

此外,传感器在复杂环境中表现出强稳定性:

  • 温度适应性:0-500K范围内性能无显著波动

  • 角度耐受性:入射角度0°-50°时共振峰稳定

  • 偏振无关性:TE与TM偏振模式下检测结果一致

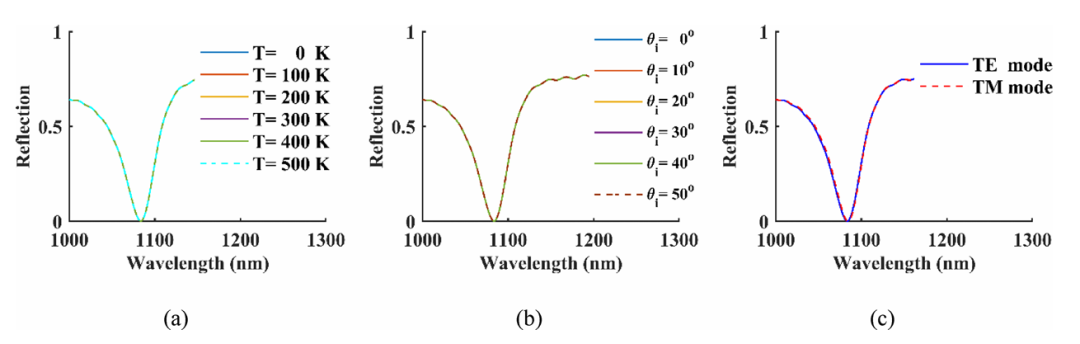

图5(a)不同温度下的反射光谱;

(b)不同入射角下的反射光谱;

(c)TE和TM偏振模式的反射光谱

总结

基于MIM双环谐振器的等离子体光学生物传感器通过结构创新与多参数优化,实现了324.76nmRIU⁻¹的超高灵敏度与0.075RIU的低检测限,成功区分霍乱弧菌、大肠杆菌等多种致病菌,并在宽温域、多角度条件下保持稳定性能。3D-FDTD仿真与PSO优化验证了设计的科学性,Lumerical软件的精准模拟为后续实验转化提供坚实基础。

参考文献:

[1] Khodaie A, Rafighirani Y, Heidarzadeh H, et al. Design of a plas monic optical biosensor based on a metal-insulator-metal ring resonator for the detection of various bacterial pathogens[J]. Scientific Reports, 2025, 15(1): 20699.

[2] Alsalman O, Wekalao J, Arun Kumar U, et al. Design of split ring resonator graphene metasurface sensor for efficient detection of brain tumor[J]. Plas monics, 2024, 19(1): 523-532.

[3] Zhu S, Tang Y, Lin C, et al. Recent advances in patterning natural polymers: from nanofabrication techniques to applications[J]. S mall Methods, 2021, 5(3): 2001060.

[4] Mostufa S, Paul A K, Chakrabarti K. Detection of hemoglobin in blood and urine glucose level samples using a graphene-coated SPR based biosensor[J]. OSA Continuum, 2021, 4(8): 2164-2176.

[5] Taghipour A, Heidarzadeh H. Design and an alysis of highly sensitive LSPR-based metal–insulator–metal nano-discs as a biosensor for fast detection of SARS-CoV-2[C]//Photonics. MDPI, 2022, 9(8): 542.
