射频电路中的耦合和泄漏

7天前浏览19
在射频系统中,耦合和泄漏是影响信号传输质量与系统稳定性的关键因素。二者既存在一定关联,又有着本质区别,理解它们的特性及影响,对射频系统设计和优化至关重要。

No.1

射频耦合的定义

耦合指的是在射频系统中,能量从一个电路、传输线或元件通过某种途径转移到另一个电路、传输线或元件的现象。这种能量转移是有一定目的性或在特定设计下产生的,合理的耦合在射频系统中有着重要应用。

常见类型

电磁耦合
电磁耦合是射频系统中最常见的耦合方式之一。当两个电路或元件之间存在电磁场的相互作用时,就会发生电磁耦合。例如,两个平行放置的导线,其中一根导线中有射频信号传输时,其周围产生的交变电磁场会在另一根导线中感应出相应的信号,从而实现能量的耦合。在一些耦合器设计中,就是利用这种原理来实现信号的分配或耦合。

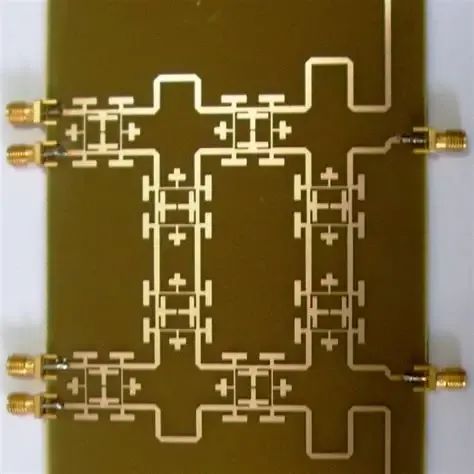

Geometry of 3dB coupler. | Download Scientific Diagram

电容耦合

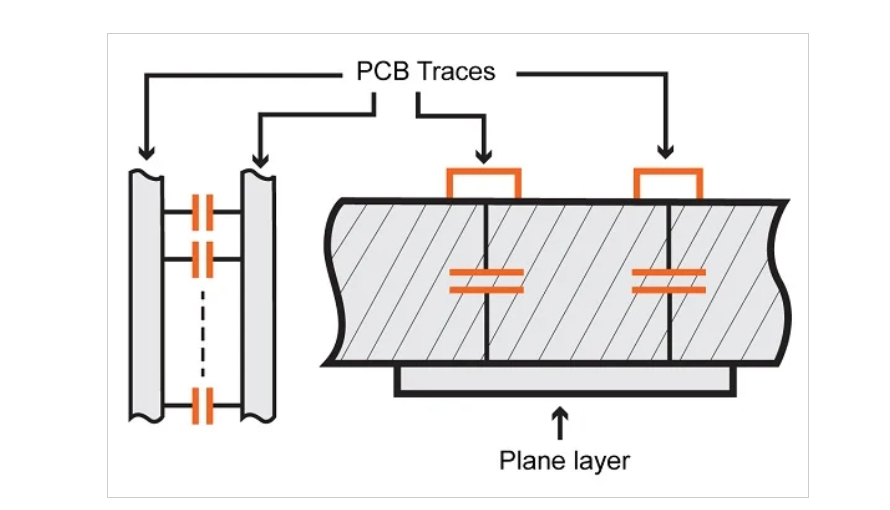

电容耦合也称为电场耦合,主要是由于两个导体之间存在电容而产生的能量转移。在射频电路中,相邻的导体(如 PCB 上的布线、元件的引脚等)之间会形成寄生电容,当其中一个导体上有射频信号时,会通过寄生电容将部分能量耦合到另一个导体上。在一些电容耦合式传感器中,会利用这种特性来检测相关物理量。
电感耦合
电感耦合又称磁场耦合,是基于两个线圈或电感元件之间的互感作用实现的能量传递。当一个线圈中有变化的电流通过时,会产生变化的磁场,这个变化的磁场会在邻近的另一个线圈中感应出电动势,从而实现能量的耦合。像变压器就是利用电感耦合原理来实现电压变换和能量传输的,在射频系统的电源模块等部分有广泛应用。
辐射耦合

在理想化的世界中,每个射频设备都有一个天线。实际上,从某种意义上说,每个导体都是天线,因为它能够发射和接收电磁辐射。因此,辐射耦合提供了另一种方法,射频信号可以通过原理图符号之间所谓的不导电空白空间。随着频率的增加,这个问题变得更加严重。当天线的长度占信号波长的很大一部分时,天线会更有效,因此当存在高频时,PCB 走线(通常相当短)会成问题更大。

不过术语“辐射耦合”在指代远场效应时更合适,即由不在天线附近的电磁辐射引起的干扰。当发射和接收导体相距不到大约一个波长时,相互作用发生在近场中。在这种情况下,磁场占主导地位,因此更准确的术语是“电感耦合”。

射频耦合应用与影响

在射频系统中,耦合有着诸多应用。例如,定向耦合器可以从主传输线上耦合出一部分信号用于监测、测量或其他用途;在射频天线设计中,合理的耦合可以优化天线的匹配性能和辐射特性;此外,在一些射频滤波器中,也会利用耦合来实现特定的频率响应。
然而,不必要的耦合(即寄生耦合)会对射频系统产生不利影响。它可能导致信号串扰,使不同电路或传输线之间的信号相互干扰,影响信号的完整性。比如在高速射频数字电路中,相邻信号线之间的寄生耦合可能会导致信号失真、误码率增加等问题。

No.2

射频泄漏的定义

泄漏指的是射频能量没有按照预期的路径传输,而是通过非预期的途径逸出到周围环境或其他非目标区域的现象。泄漏的能量通常是不希望出现的,会对系统及周围设备造成不良影响。

泄露的常见来源

1,设备外壳泄漏
射频设备的外壳本应起到屏蔽作用,防止内部的射频能量泄漏出去和外部的干扰信号进入。但如果外壳设计不合理(如存在缝隙、孔洞过大等)、加工工艺不佳或安装不紧密,就会导致射频能量从这些薄弱部位泄漏出去。例如,一些老旧的射频发射设备,由于外壳老化、密封不严,容易出现能量泄漏。
2,传输线泄漏
射频传输线(如同轴电缆、微带线等)如果存在损坏、接头松动或不匹配等情况,会导致部分射频能量泄漏。比如同轴电缆的外导体出现破损,内部的射频信号就会从破损处泄漏到周围空间;传输线接头如果没有拧紧或匹配不良,在接头处会产生反射,同时也会有能量泄漏。
3,元件泄漏
射频系统中的一些元件(如滤波器、放大器等)如果性能不佳或出现故障,也可能导致射频能量泄漏。例如,滤波器的抑制性能不够好,不能有效阻挡特定频率的射频信号,就会使部分信号泄漏到非目标频段;放大器的输出端如果存在寄生参数,可能会将部分能量泄漏到其他端口。

射频泄露的危害

1,干扰其他设备
泄漏的射频能量可能会对周围的其他电子设备造成干扰。比如,泄漏的强射频信号可能会干扰附近的收音机、电视机、通信设备等,导致这些设备无法 正常工作。在一些对电磁环境要求较高的场所(如医院、机场等),射频泄漏可能会引发严重的后果。
2,影响系统性能
射频能量泄漏会导致系统的能量利用率降低,因为部分能量没有用于预期的信号传输或处理。同时,泄漏的能量可能会反馈到系统内部,对相关电路产生干扰,影响系统的稳定性和指标。例如,发射机的射频能量泄漏到接收机部分,可能会导致接收机灵敏度下降。
3,安全隐患
在一些高频、大功率的射频系统中,泄漏的射频能量可能会对人体健康造成危害。过量的射频辐射会对人体组织产生热效应等不良影响,因此相关设备需要严格控制射频泄漏量,以确保操作人员的安全。

No.3

耦合与泄漏的关联与区别

耦合和泄漏在一定程度上存在关联。一方面,过度的耦合可能会导致泄漏。例如,当两个电路之间的耦合过强时,部分能量可能会通过耦合路径非预期地传输到其他区域,形成类似泄漏的效果。另一方面,泄漏也可能以耦合的形式产生影响,泄漏到周围环境的射频能量可能会通过耦合作用干扰其他设备。

但是耦合是能量在不同电路、元件或传输线之间的转移,既可以是有目的的设计,也可以是寄生的;而泄漏是能量的非预期逸出,完全是不希望出现的现象。其次耦合的能量传递通常是在系统内部的不同部分之间进行;泄漏则是能量从系统内部向外部环境或非目标区域逸出。最后,耦合可以是人为设计的,用于实现特定的功能;泄漏没有任何目的性,是需要尽量避免和抑制的。

No.4

应对耦合和泄漏的策略

1,针对耦合的应对策略

优化布局布线
在射频系统的 PCB 设计中,合理安排电路布局和布线,减少相邻电路、传输线之间的距离,避免平行布线过长,以降低寄生耦合。对于敏感电路和强信号电路,应进行隔离布局。
采用屏蔽措施
对容易产生耦合干扰的电路或元件,采用屏蔽罩进行屏蔽,阻断电磁场的传播路径,减少耦合。屏蔽罩应良好接地,以提高屏蔽效果。
使用隔离元件
在需要隔离的电路之间,可以使用隔离器、扼流圈等元件,抑制能量的耦合传递。

2,针对泄漏的应对措施

加强外壳屏蔽
设计合理的设备外壳,采用导电性能好的材料,并确保外壳的密封性,减少缝隙和孔洞。对于必要的孔洞,可采用波导通风窗等措施,既能满足通风要求,又能有效阻止射频泄漏。
保证传输线质量
选择质量可靠的射频传输线,并确保其安装和连接正确。定期对传输线进行检查和维护,及时更换损坏的传输线和接头,确保传输线的匹配良好。
优化元件选型与调试

选用性能优良、泄漏指标符合要求的射频元件。在系统调试过程中,对相关元件进行严格测试,确保其工作在正常状态,减少因元件问题导致的泄漏。

注释:射频学堂原创或者转载的内容,其版权皆归原作者所有,其观点仅代表作者个人,射频学堂仅用于知识分享。如需转载或者引用,请与原作者联系。


来源:射频学堂
