联合电子(UAES)的一款BMS控制板学习与分析（下）高压电路介绍
这次把联电的BMS控制板剩下的高压电路介绍完哈。

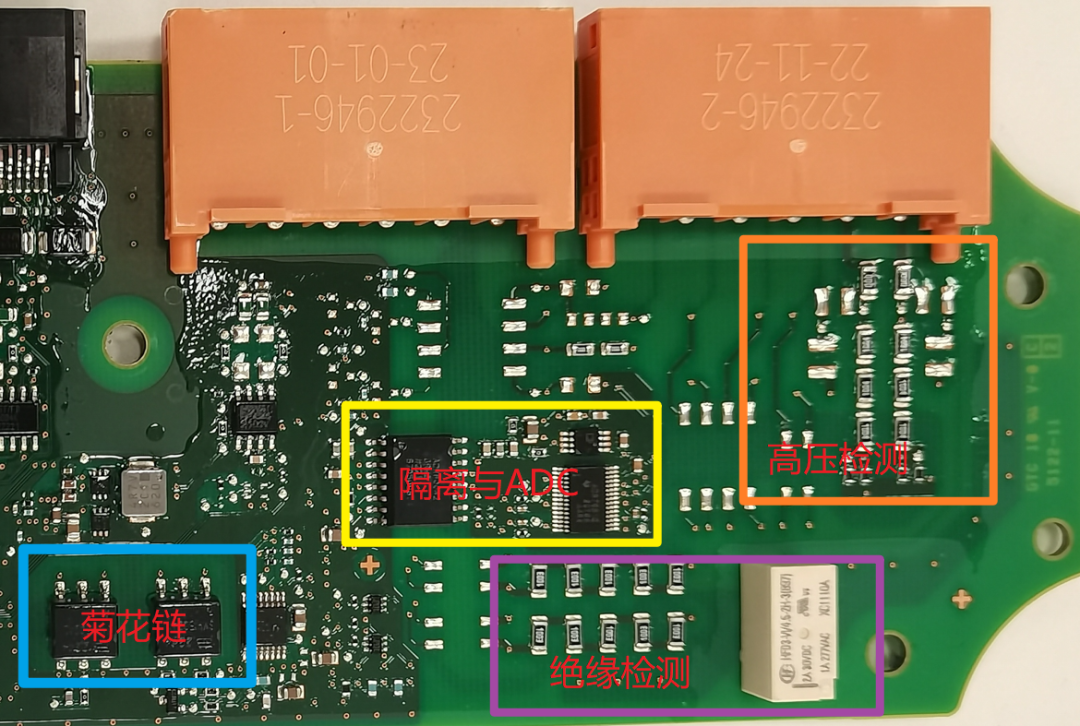

先看下高压电路的T面模块划分，如下图：比较清晰，包括了菊花链、绝缘检测模块、高压检测模块以及隔离与ADC模块。

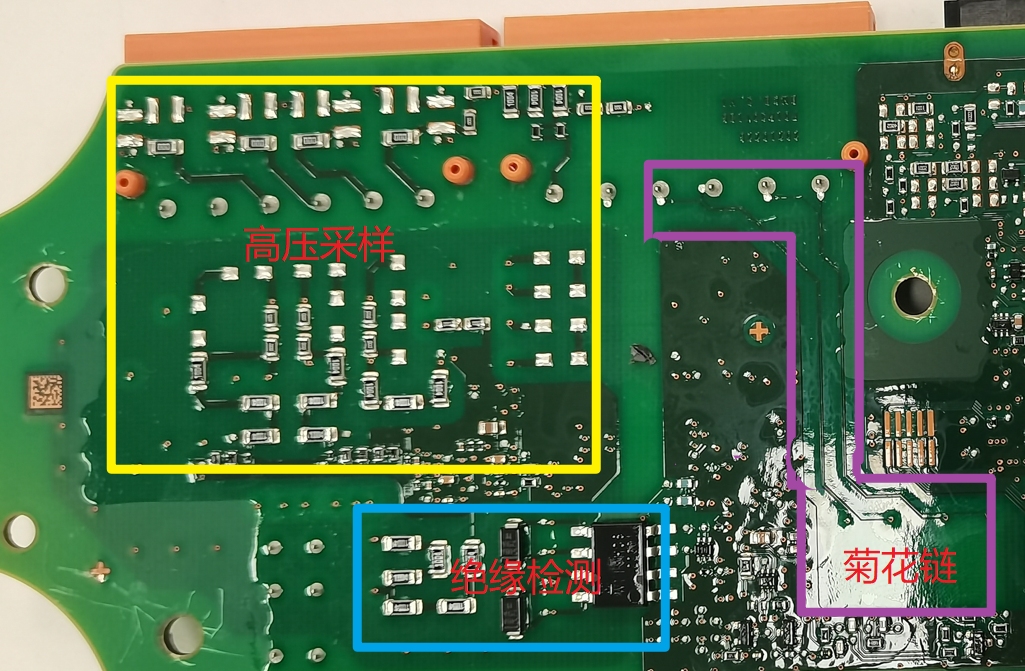

在B面的高压电路模块划分如下：基本与T面模块上下对应。
菊花链模块

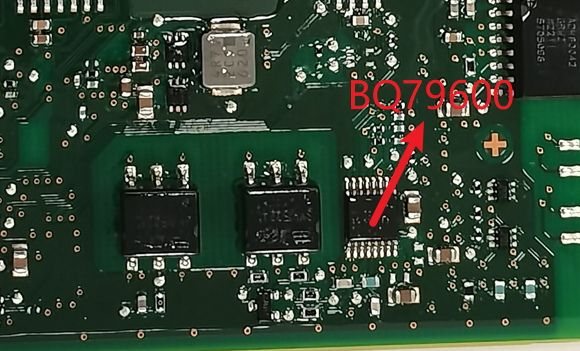

AFE选用的是TI的方案，对应桥接芯片为BQ79600；同时在单板上没有找到总电流采样电路模块，那么有三种可能性：一是使用数字接口的霍尔传感器；二是使用单独的电流检测单板实现，例如前面分析过的CATL的电流检测模块，它是一个数字接口的小板；三是使用AFE进行总电流采集，而TI的AFE就支持此功能，例如BQ79758集成了SHUNT电流采样通道，此方案可以有效降本。

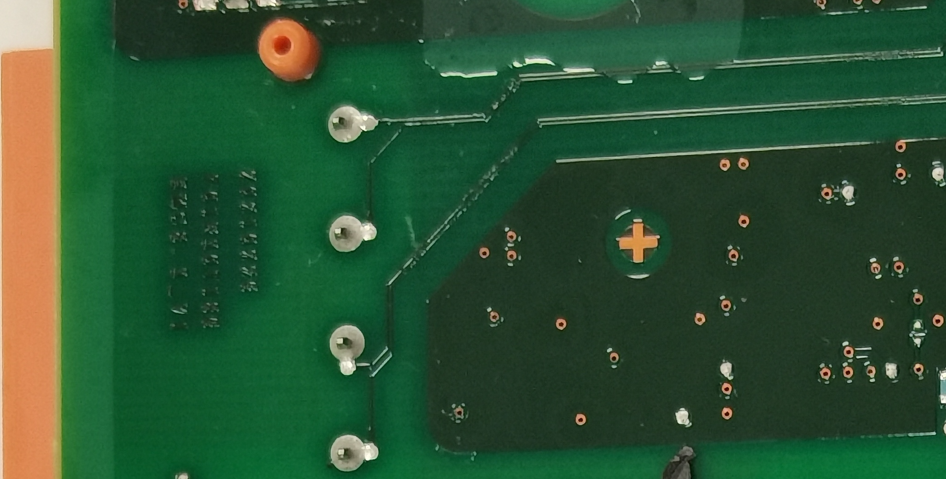

这里的两对菊花链差分通信线是通过高压连接器走出去的，如下图。
隔离与ADC模块

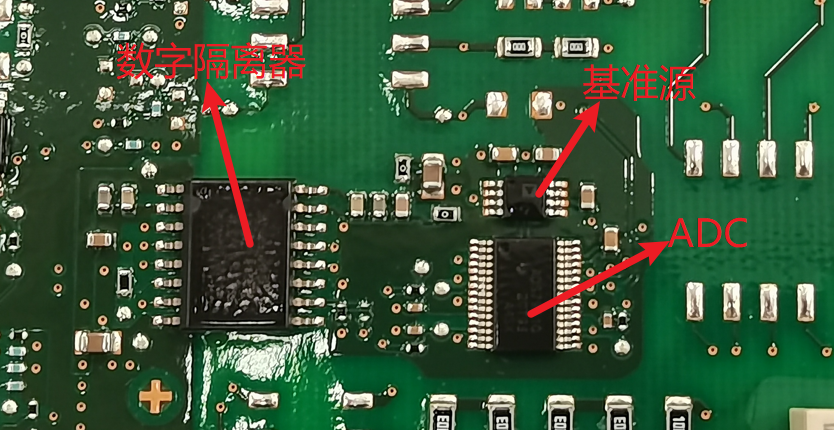

高压电路选用独立的ADC进行采样，其与低压端的MCU通过隔离SPI进行通信，同时ADC的参考源外置；具体地，ADC选用的是TI的ADS7951，外置2.5V电压基准；另外这个数字隔离器应该是自带隔离电源输出的，其输出给到ADC与参考源供电，但具体型号没找到，其他地方暂时也没发现隔离电源。
高压采样电路

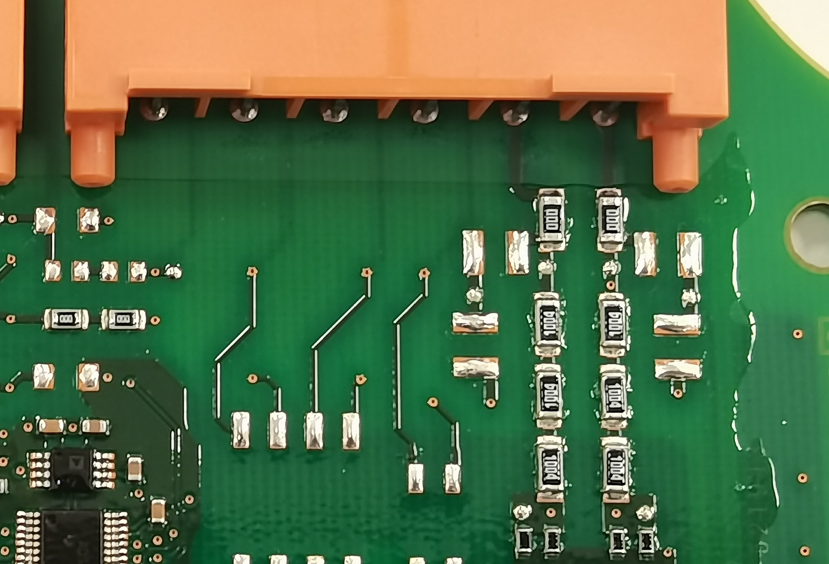

高压采样输入信号都集中在最外侧的这个连接器上，单板T面布置了两路采样电路，其输入电压经过3个1206封装、1M电阻后连接至采样电阻，T面的这两路看起来好像是靠近PACK端采样信号，所以没有布置采样开关。

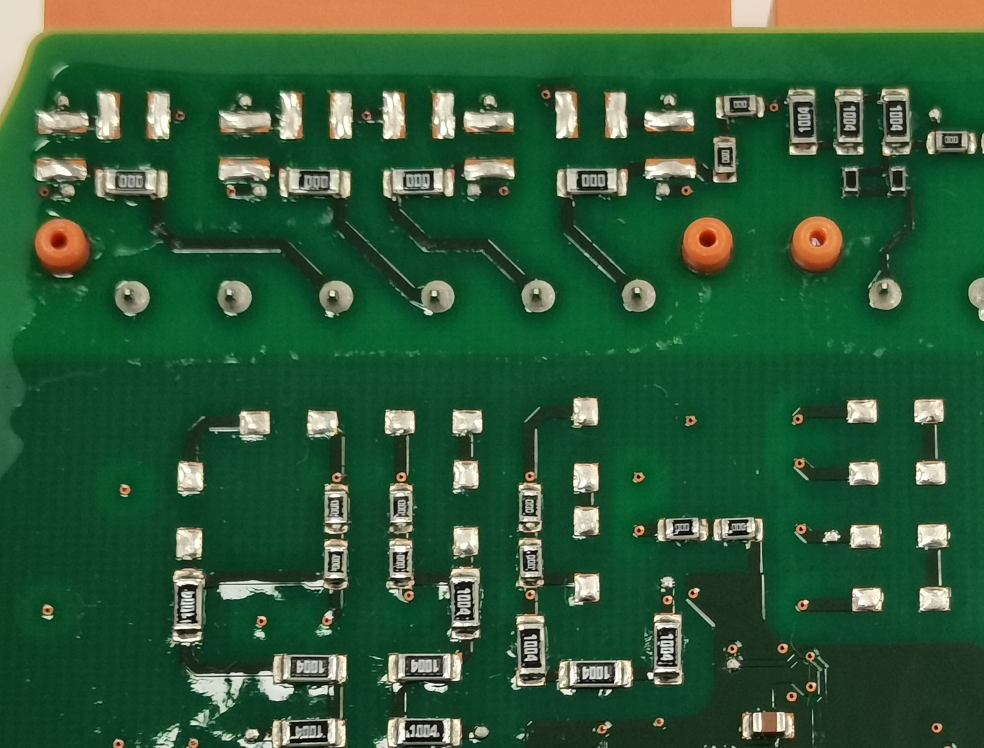

然后B面布置了4路高压采样电路，分压电阻与前面一致，但预留了采样开关的位置，虽然此单板没有焊接，而通过0Ω电阻将开关短接；此4路高压采样信号可能是来自继电器后端的采样点。
绝缘检测电路

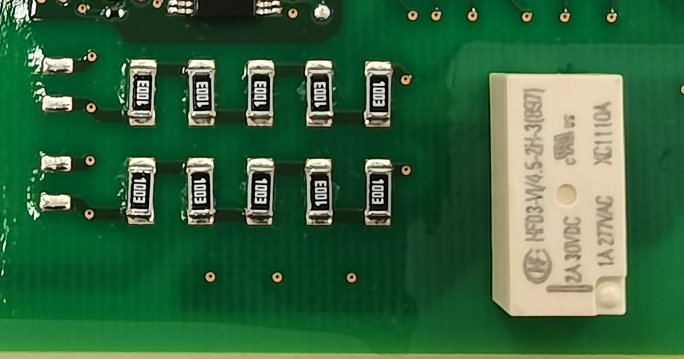

绝缘检测方案采样经典电阻桥方案，有4个桥臂，其中两个桥臂为不带开关的固定阻值电阻串，另外两个桥臂为带开关可控制的电阻串；搭铁的隔离开关选用的是宏发的小信号继电器HFD3-VI系列，之前我们拆解过此型号的继电器结构，其输出端有两路触点开关，此单板将两路开关串联起来实现更大的安规间距；下图为T面带开关的两个桥臂，其开关在B面。
下图为B面的绝缘检测电路，包括了桥臂开关与另外两路桥臂电阻串。
至于粘连检测电路，没有看到比较典型的上拉参考源诊断的电路，也可能是通过检测各个点的电压、并结合上下电时序来实现负极继电器粘连检测的，猜测下。
总结：
打完收工，睡觉了，明天台风不知道啥情况；以上所有，仅供参考。
