6种方法获取滤波器的频率响应,总有一款适合你!

5天前浏览10


滤波器,有低通、高通、带通、带阻等多种。比如低通滤波器,顾名思义,就是只允许低于某个频率的信号通过。而带通滤波器,是需要在某个频段范围内的信号才允许通过。可是,我们怎么才能知道这个频率呢?今天,我们就来聊一下这个。



一道问题






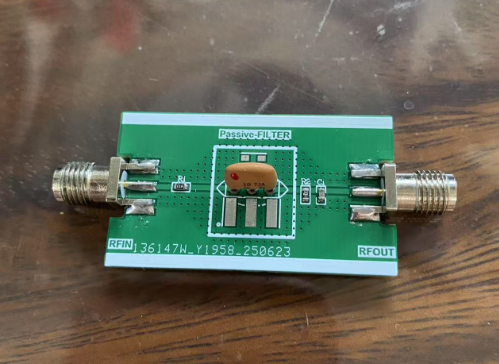

照例,先抛出一道问题:拿到一个滤波器,如何获取到该滤波器的频率响应?


最简单的方法,从哪里买的,直接问谁提供呗。比如某宝买的,就问某宝卖家提供。可是当我们不知道来源时,如果利用手边的设备来获取到这个滤波器的频率响应呢?

今天共计介绍了6种方法,尤其是第5种和第6种,估计很多同学都满足条件。



方法1:利用矢量网络分析仪VNA来获取






假如你的手边正好有一台矢量网络分析仪(VNA),那这个问题基本就不是个事儿。

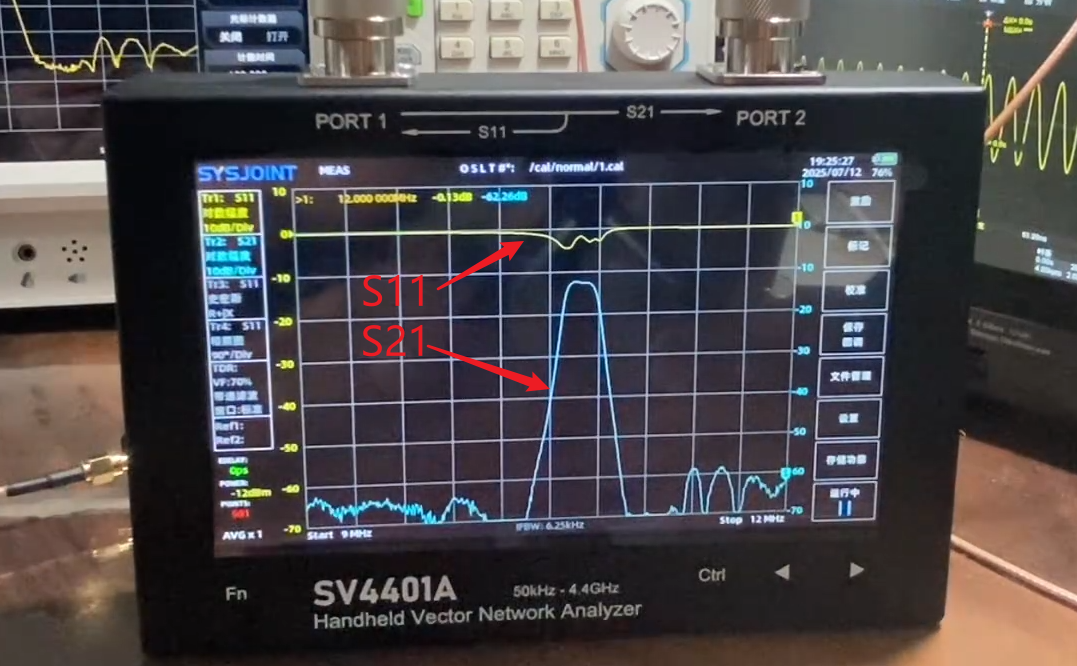

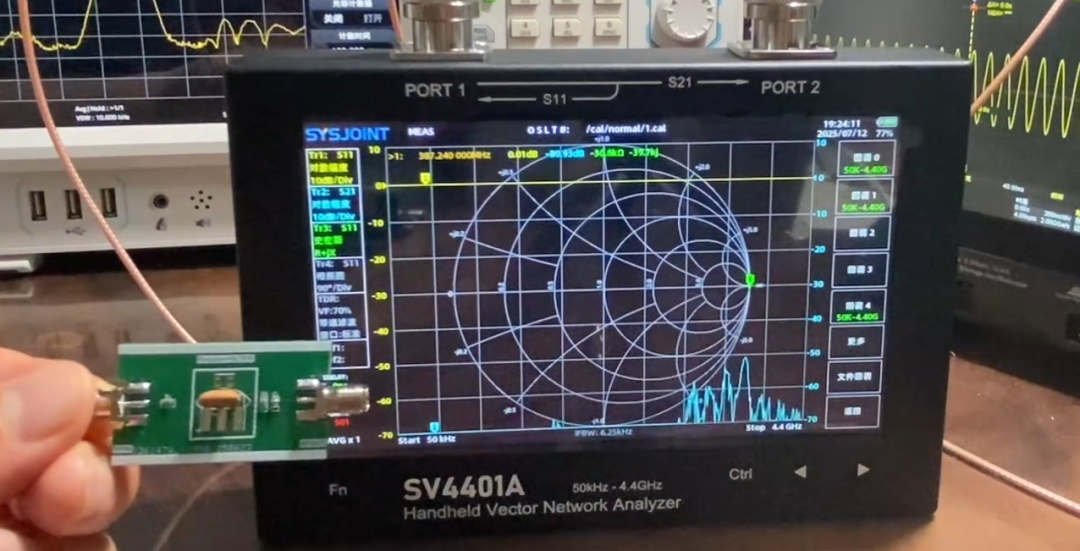

我们可以通过VNA来测试滤波器的S21(插入损耗)来获取滤波器的频率响应,进而可以轻松得知带通滤波器左右两侧的-3dB值,带宽也就知道了。


因为有VNA的原因,所以上述过程看起来非常简单、便捷。然而,当你手边没有VNA,那我们又该如何呢?



方法2:利用信号源+频谱仪来获取






频谱仪,可以接收信号并将其在频域内的表现展示出来。这点,搞硬件的同学必然不陌生。而信号源,可以输出不同频率的不同幅值的不同波形(正弦波、方波、三角波、脉冲等等)。


固定频率的正弦波在频域内的表现为一个大单根。我们可以通过将已知幅值的正弦波在一定频率范围内以扫频的方式输入到滤波器,采集滤波器输出端的正弦波信号的频率和幅值,依次来获取滤波器的频率响应。

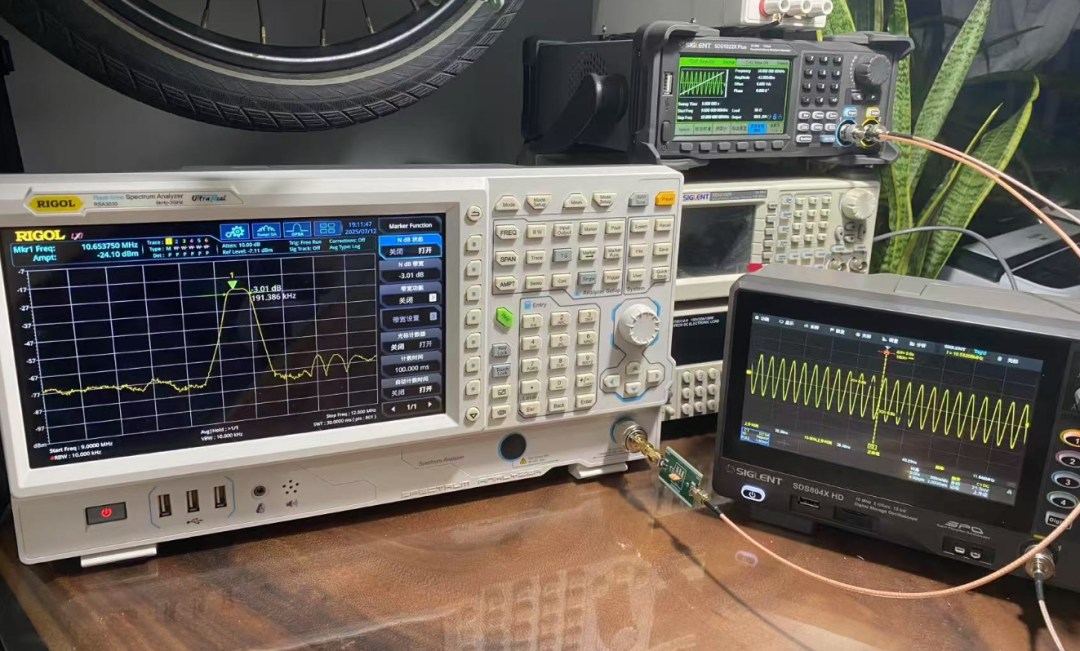

测试的环境搭建,如下图所示。信号源的通道输出负载调整为50Ω,ch1和ch2设置为跟随模式,ch1接入频谱仪,ch2接入示波器。


①将信号源的ch1直接接入频谱仪。信号源输出正弦波,幅值为-12dBm,扫频模式,扫频范围9~12MHz。这个扫频范围可以通过提前试探,了解滤波器大概的频率范围。

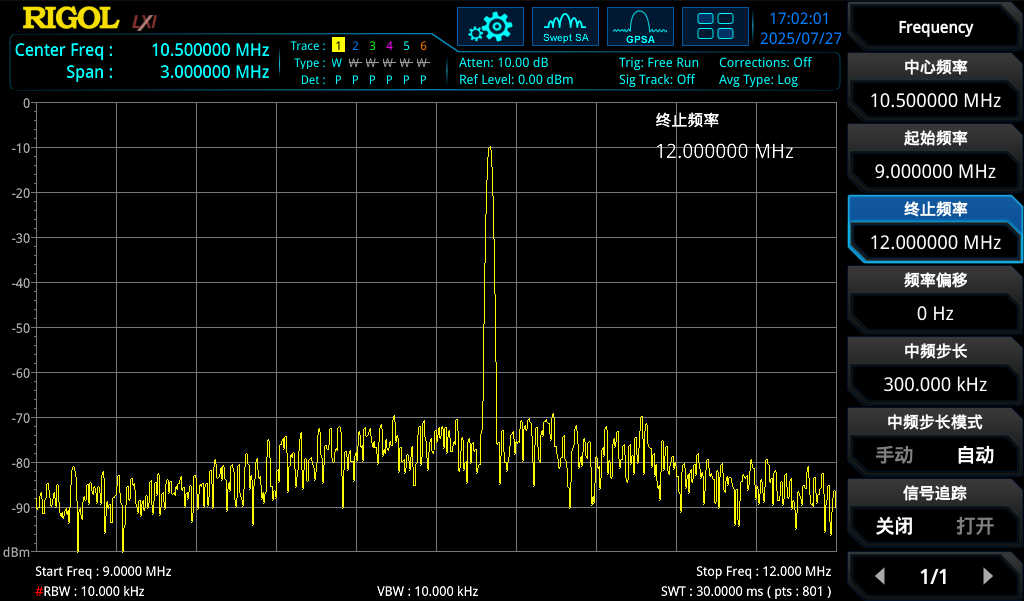

频谱仪的迹线1,设置为最大值保持。设置合适的RBW和SPAN,已便显示整个频谱。经过多个循环的扫频,获得迹线1:信号源ch1的信号频谱。

信号源的ch2可以接入示波器,用于观察时域的扫频波形,作参考。

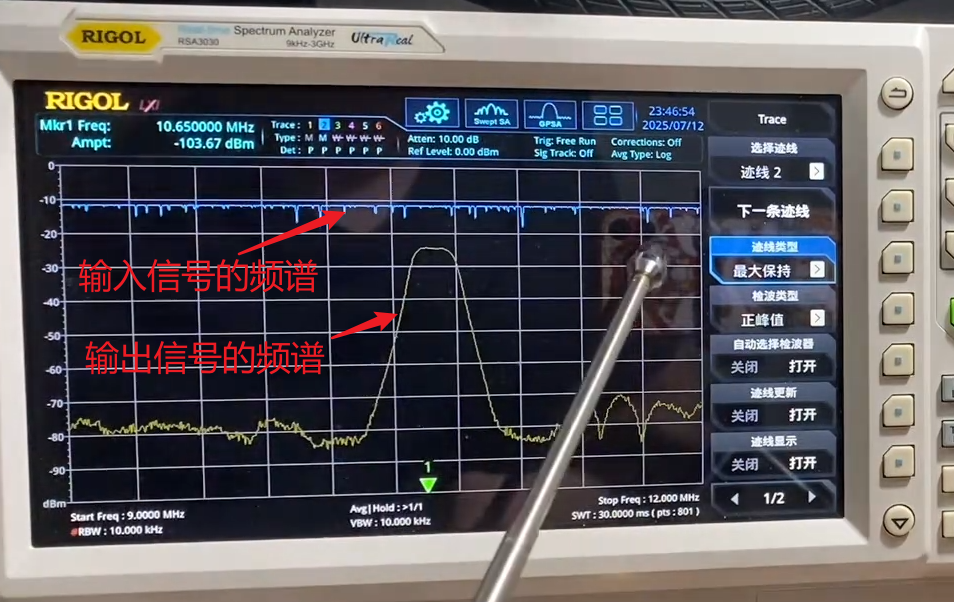

②将信号源的ch1先接入滤波器的input,将滤波器的ouput接入频谱仪。打开频谱仪的迹线2,同样设置为最大值保持。保持相同的RBW和SPAN。经过多个循环的扫频,获得迹线2:滤波器output的信号频谱。具体如下图所示。


如上图所示,蓝色迹线为信号源输出到滤波器的扫频信号频谱,扫频范围为9~12MHz,幅值为恒定的-12dBm;黄色迹线为滤波器输出信号的频谱。

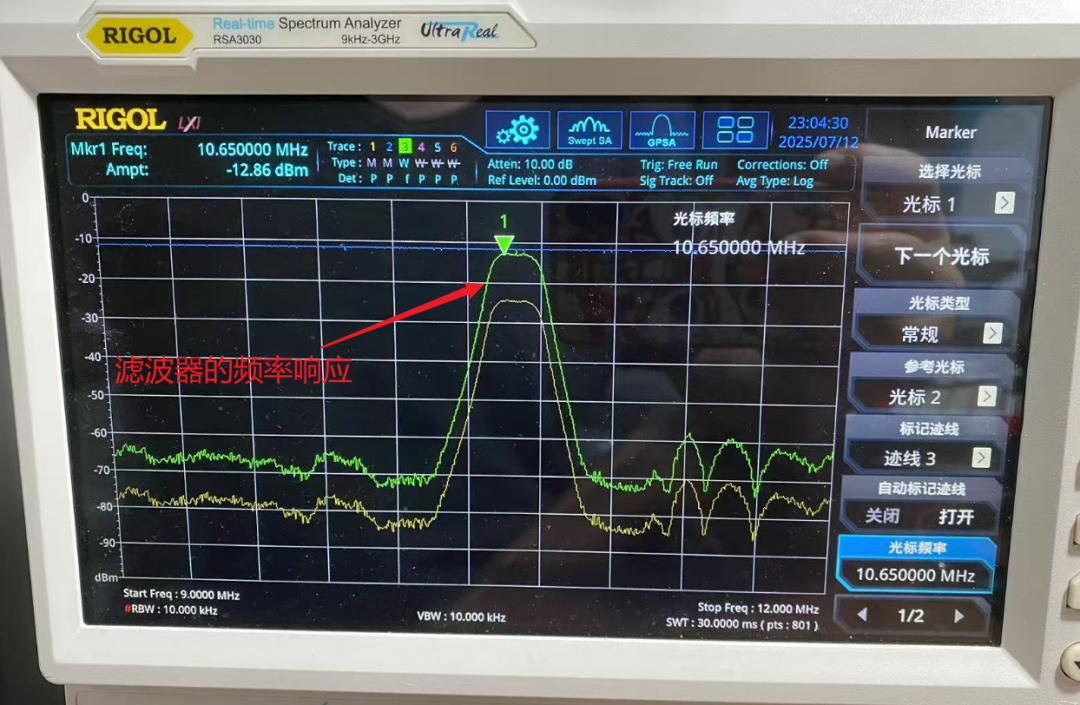

如上图所示,将蓝色迹线和黄色迹线做相减的运算,得出绿色迹线。该迹线,即为带通滤波器的频率响应曲线。从光标处可以看出,在f=10.65MHz时,插入损耗为12.86dB。粗略估算,-3dB的带宽约为190kHz。带外的插入损耗最大可以超过80dB。



方法3:利用示波器+信号源来获取






如果VNA和频谱仪都没有,不急,咱们还有第3种方法,通过示波器和信号源来获取滤波器的频率响应。这里需要示波器支持绘制伯德图

在方法2中,我们只是用示波器来观察时域波形,其实没有示波器也不影响。在方法3中,示波器就是主角,不可或缺。


来源:硬件微讲堂
