Flaresim：海上火炬系统设计教程
在石油和天然气行业中，火炬系统设计至关重要，而 Flaresim 软件为工程师们提供了强大的设计和分析工具。今天，咱们就从一个海上火炬项目开始学习如何用 Flaresim 进行海上火炬系统设计。
设计目标与基础数据准备
本次设计的目标是为海上平台打造一个火炬系统，设计依据主要是热辐射限制。
在火炬塔底部，热辐射不能超过1,500 btu/hr/ft2
距离平台边缘 150 英尺、高于火炬塔底部 30 英尺的直升机甲板处，热辐射需控制在600 btu/hr/ft2
关键参数：
介质：烃类蒸气（分子量46.1）
流量：100,000 lb/hr
蒸气温度：300 °F
燃烧热：21,500 btu/lb
热容比：1.1
火炬头直径：18 in
风速：20 mph（朝向平台）
模型的初始搭建

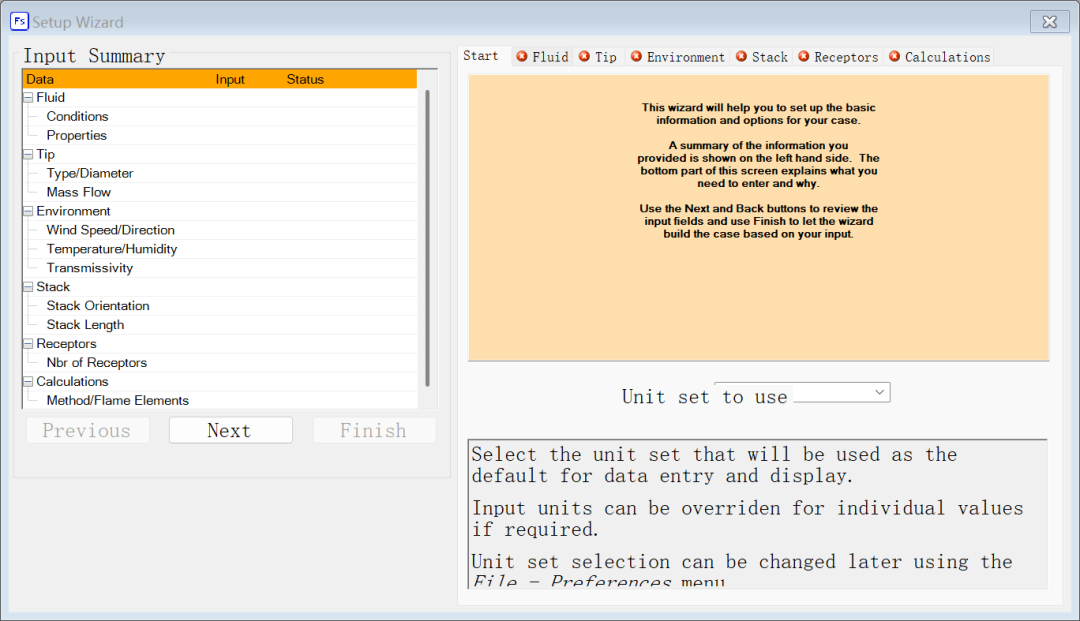

启动软件并选择设置向导
通过 Windows 开始菜单启动 Flaresim 软件。如果是新安装的软件，设置向导会自动弹出；要是没出现，就在 “File - Preferences” 菜单中，勾选 “Use Setup Wizard for New Cases”，然后新建案例就能启动向导了。
定义流体属性

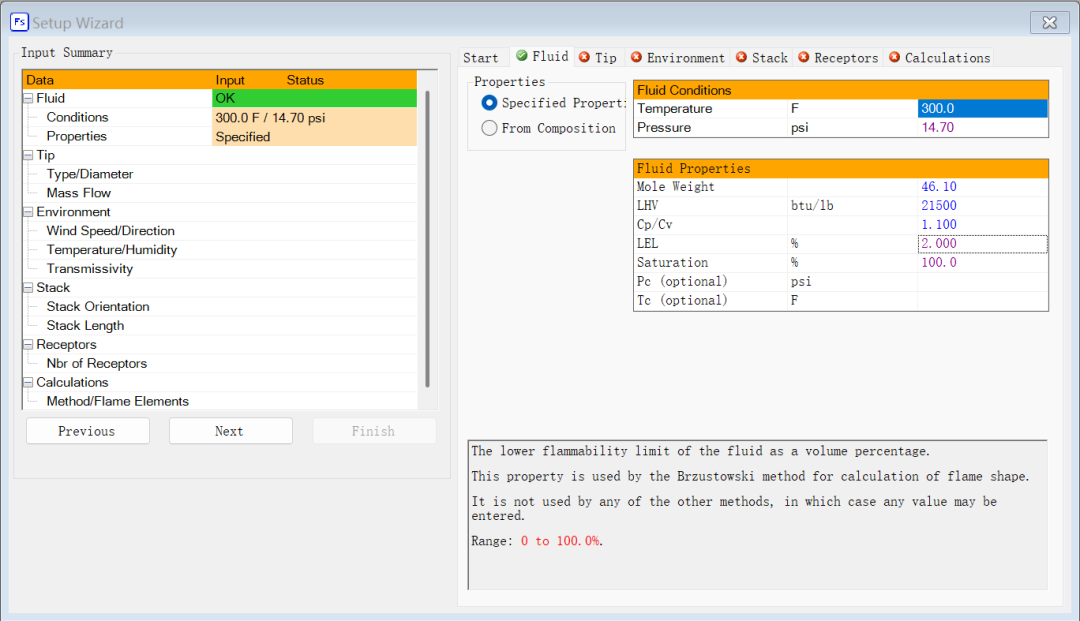

在设置向导的流体标签页，输入流体的各项属性，像温度、分子量、低热值、热容比等。这里要注意，输入数据时，原本默认的紫色会变成蓝色，代表这是用户自定义的值。有些参数，比如参考压力、爆炸下限和饱和度，保持默认就行。
设置火炬头参数

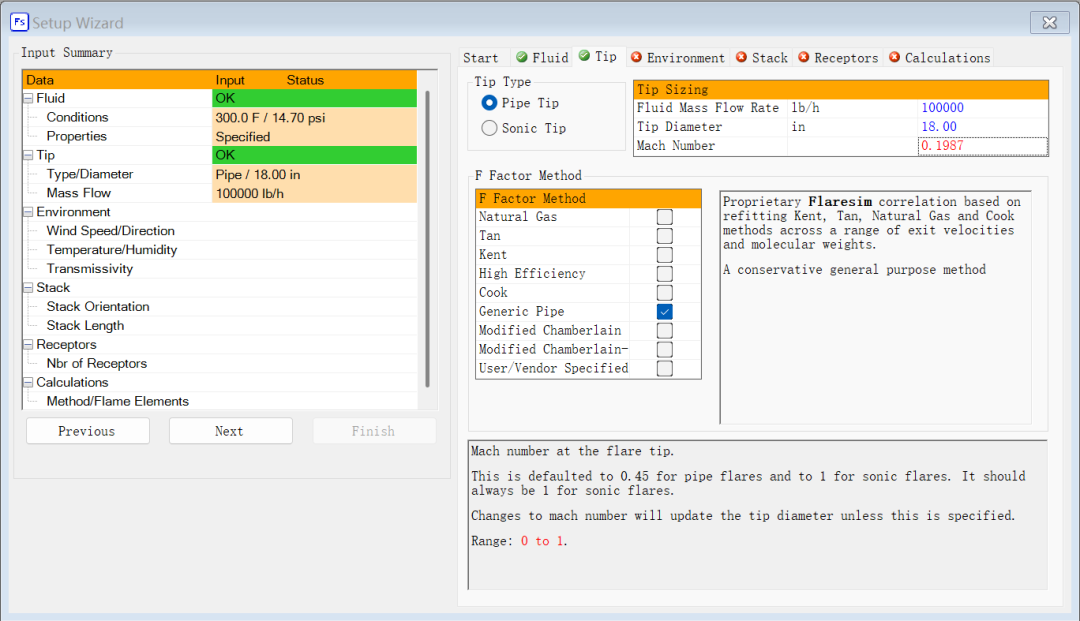

接着在火炬头标签页，选好火炬头类型为 “Pipe Tip”，F 因子计算方法用 “Generic Pipe”。这个 F 因子可重要啦，它决定了火焰辐射热量的比例。输入流体质量流量后，火炬头直径会根据默认马赫数自动更新，咱们再手动改成 18 英寸，马赫数也会相应调整。
配置环境参数

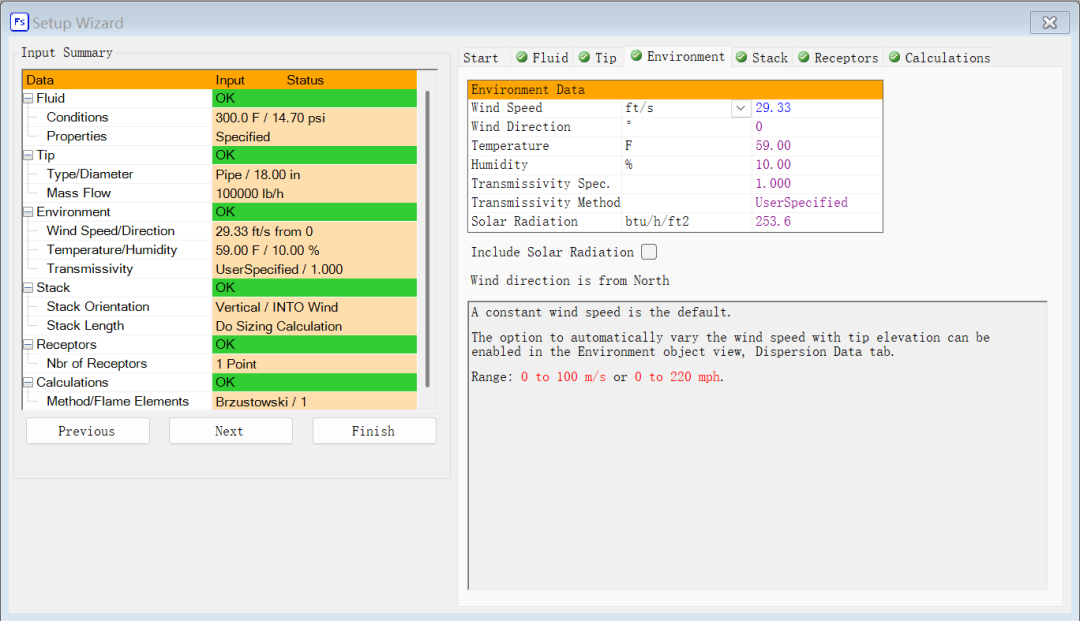

环境标签页用来设置风速、风向、温度、湿度等参数。把风速设为20mph,风向设为0（也就是北风），温度59°F，湿度10%，透射率设为1.0，并且不勾选 “Include Solar Radiation”。这样设置能让设计更贴合实际需求。
设定火炬塔参数

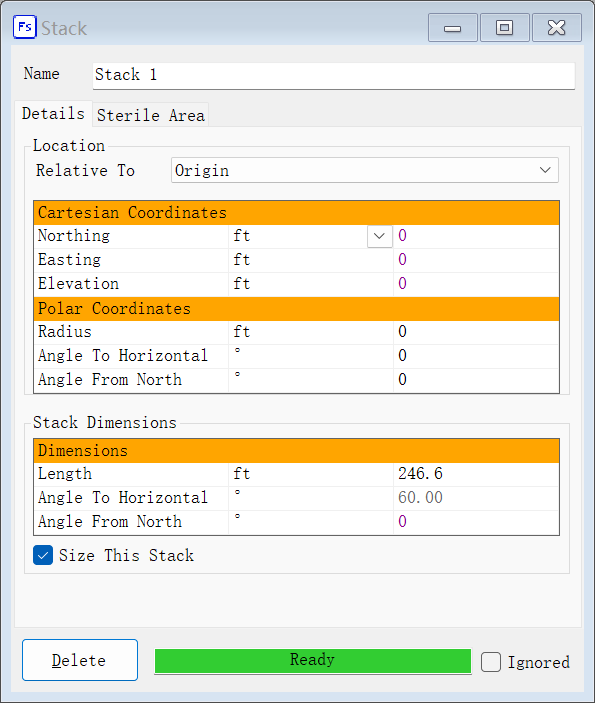

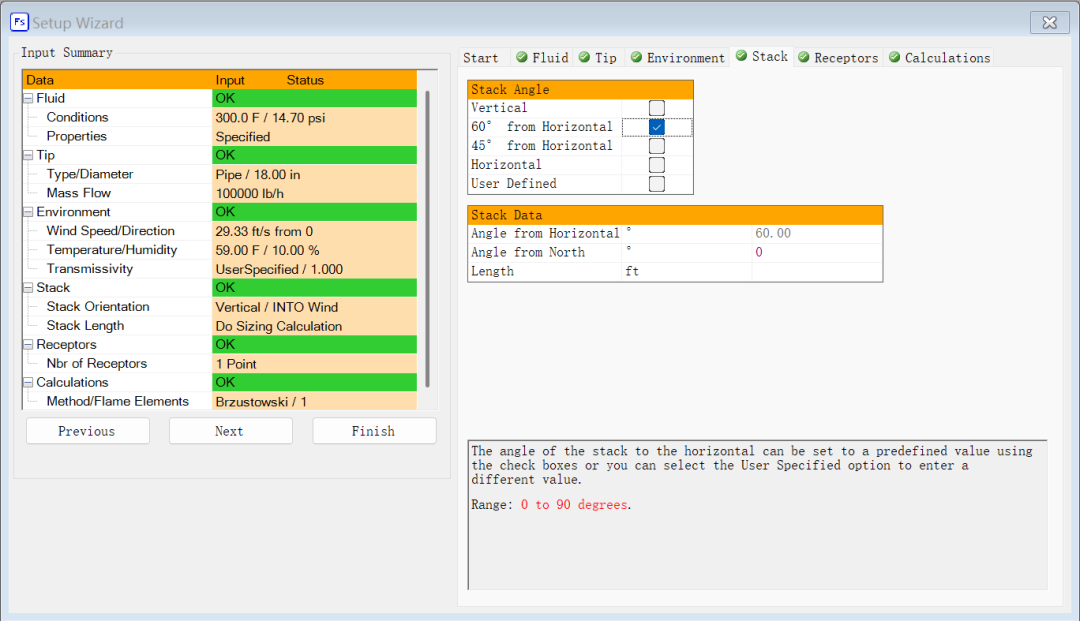

在火炬塔标签页，把垂直方向角度设为60度，水平方向角度设为0（朝北），长度先不填，让软件自己算。
添加受体点

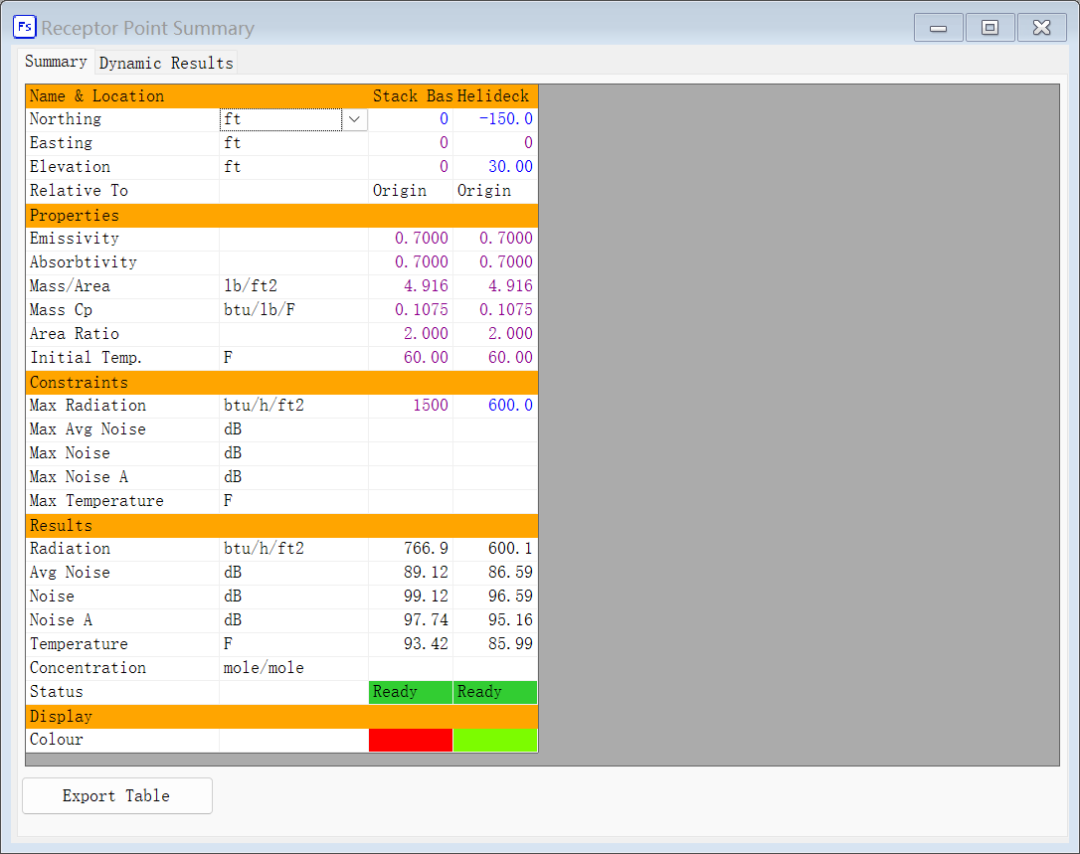

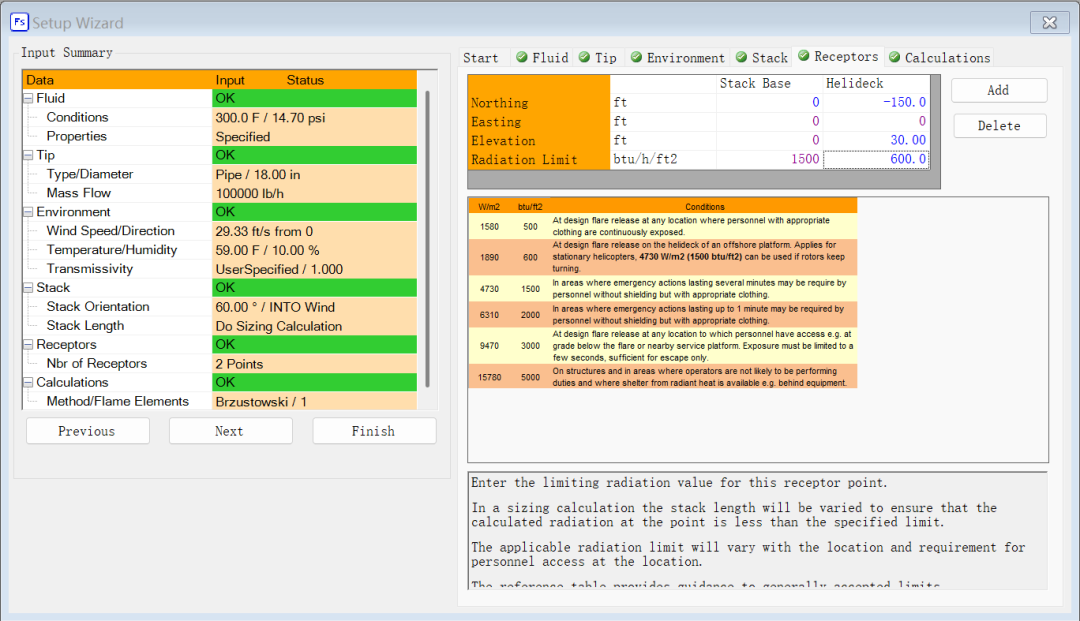

受体点标签页用于添加计算辐射的点。把默认的 “RP_1” 改名为 “Stack Base”，设置好距离和允许辐射值；再添加一个 “Helideck” 受体点，设置好位置和辐射限制。
选择计算方法
最后在计算标签页，选 “Mixed” 计算方法，火焰元素设为25。设置好后点击完成，这样初始模型就搭建好啦，别忘了及时保存数据。
进行初始计算与结果查看

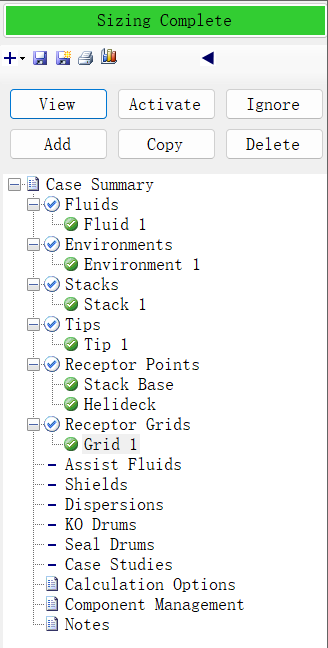

模型建好后，点击 “Click to Calculate” 按钮就能开始计算了。计算过程中，进度会实时显示，计算完成后，通过日志面板的颜色能知道计算结果：绿色代表成功，黄色有警告，红色则是出错了。
