双线性弹塑性模型及应用
一、模型基本原理

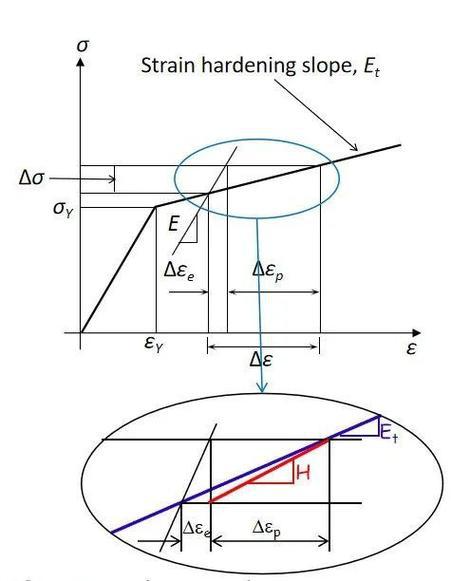

双线性弹塑性模型将材料的力学行为分为两个阶段：
1、弹性阶段
（应力≤屈服强度）：
应力与应变呈线性关系，符合胡克定律：
σ=E⋅ε
其中，σ为应力，ε为应变，E为弹性模量（即应力 - 应变曲线的斜率）。/2、塑性阶段
（应力＞屈服强度）：
材料开始产生不可逆塑性变形，应力 - 应变关系转变为另一条斜率为Et的直线：
σ=σy+Et⋅(ε−εy)
其中，σy为屈服强度，εy为屈服应变（εy=σy/E），Et为切线模量（塑性阶段的斜率）。
二、模型关键参数
双线性弹塑性模型的核心参数包括：
参数 | 物理意义 | 典型取值范围（钢材） |
弹性模量E | 材料抵抗弹性变形的能力（应力 - 应变曲线弹性段斜率）。 | 200~210GPa （如Q235 钢：206 GPa） |
屈服强度σy | 材料开始产生塑性变形的临界应力。 | 235~500MPa（如 Q235 钢：235 MPa，Q345 钢：345 MPa） |
切线模量Et | 塑性阶段应力 - 应变曲线的斜率，反映材料加工硬化能力。 | 0~0.1E（理想弹塑性模型Et=0，硬化材料Et≈0.01E） |
泊松比ν | 横向应变与纵向应变的比值（弹性阶段适用，塑性阶段需修正）。 | 0.25~0.3（钢材通常取 0.3） |
三、模型特点与适用范围
1. 优点
计算效率高：
仅需两个线性段即可描述材料行为，大幅降低计算复杂度； 参数易获取：
弹性模量、屈服强度等参数可通过标准拉伸试验直接测定； 适用性广：
适用于大多数金属材料（如钢、铝）在中等应变率下的塑性变形分析。
2. 局限性
无法描述复杂硬化行为：
实际材料的加工硬化可能是非线性的（如幂律硬化），双线性模型只能近似； 忽略应变率效应：
不适用于高应变率场景（如爆炸、高速碰撞，需使用 Johnson-Cook 等率相关模型）； 未考虑温度影响：
高温下材料性能退化（如弹性模量降低）无法体现，需耦合热分析。
3. 适用场景
金属结构的静力分析（如桥梁、建筑的承载能力评估）； 金属成型过程模拟（如冲压、锻造中的塑性流动分析）； 材料在屈服点附近的非线性行为预测（如压力容器的弹塑性失稳）
四、模型在有限元软件中的实现
不同 CAE 软件中双线性弹塑性模型的实现方式略有差异，但核心参数一致。以下以 Abaqus 和 ANSYS 为例说明：
1. Abaqus 中的设置
1）在 Abaqus 中，双线性弹塑性模型通过定义材料的弹性模量（Elastic）和塑性应力 - 应变数据（Plastic）实现：
*Material, name=Steel
*Elastic
210000, 0.3 // 弹性模量210 GPa，泊松比0.3
*Plastic
235, 0 // 屈服强度235 MPa，对应塑性应变为0
355, 0.05 // 塑性阶段：应力355 MPa时，塑性应变0.05（总应变=0.05+235/210000≈0.0511）
2. ANSYS 中的设置
在 ANSYS 中，通过 TB 命令定义双线性等向强化（BISO）模型：
plaintext
MP,EX,1,210E3 ! 弹性模量210 GPa
MP,PRXY,1,0.3 ! 泊松比0.3
TB,BISO,1,1,2 ! 双线性等向强化模型
TBDATA,1,235 ! 屈服强度235 MPa
TBDATA,2,2100 ! 切线模量2.1 GPa（约为E的1%）
五、模型验证与参数校准
双线性弹塑性模型的准确性取决于参数的合理性，通常通过以下步骤校准：
材料试验:
通过标准拉伸试验获取材料的应力 - 应变曲线（如右图所示），确定弹性模量E、屈服强度σy和切线模量Et。 曲线拟合:
将试验数据简化为两段线性关系： 弹性段：取初始直线段的斜率为E； 塑性段：通过线性回归拟合屈服点后的曲线，得到Et（或直接取Et=0得到理想弹塑性模型）。 仿真验证:
使用校准后的参数进行仿真，并与实际试验结果对比（如载荷 - 位移曲线、塑性变形形态），必要时调整参数。
总 结
双线性弹塑性模型是工程中最常用的材料非线性模型之一，通过简化应力 - 应变关系为两段线性，既能捕捉材料的主要力学特性（弹性、屈服、硬化），又保持了计算效率。其核心在于合理确定弹性模量、屈服强度和切线模量三个参数，通常需结合材料试验数据进行校准。该模型适用于金属材料在中等载荷下的塑性变形分析，广泛应用于结构工程、机械制造、汽车工业等领域。
