导读：在现代工业与电动汽车领域，电机控制器作为核心部件，其性能直接影响系统整体效能。然而，随着电子设备集成度提升与工作频率增高，电磁干扰（EMI）问题愈发突出。电机控制器产生的共模和差模干扰，不仅影响自身稳定运行，还会对周边电子设备造成严重干扰。

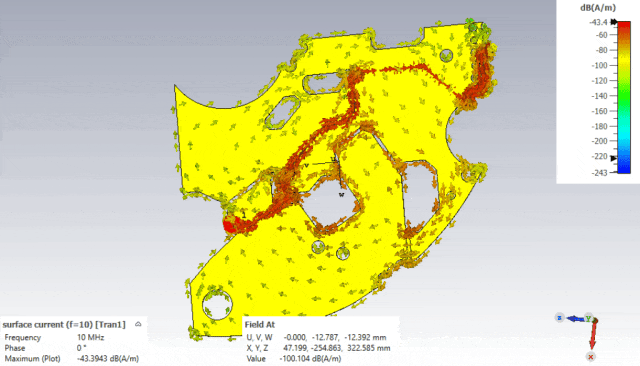

增加缝补电容的PCB的磁场分布和表面电流

电磁兼容（EMC）仿真作为解决此类问题的有效手段，能在设计阶段预测并优化干扰问题，降低研发成本与周期。本文将从电机控制器的工作原理出发，深入探讨共模和差模干扰的产生机制，并结合实际案例阐述如何运用 EMC 仿真技术进行干扰分析和优化设计。诚邀读者关注7月22日20时，2025仿真知识周第三期专家讲座《基于CST的电机控制器EMC仿真关键点介绍》，将全面深入地了解电机控制器的电磁兼容性仿真相关知识与技能。详情见后文：

一、EMC仿真的应用价值

传统电机控制器研发流程中，EMC 问题多在样机测试阶段才被发现。此时进行整改，往往需对硬件设计大幅调整，甚至重新设计 PCB 板与结构，导致研发成本飙升、周期延长。据行业数据统计，在产品研发后期解决 EMC 问题，成本可能是设计初期的5-10倍，时间延误更是难以估量。而 EMC 仿真的介入，能提前在虚拟环境中模拟电机控制器的电磁环境，预测潜在干扰问题。通过对不同设计方案的仿真对比，工程师可快速筛选出最优设计，从源头降低干扰风险。例如，某电动汽车制造商在电机控制器研发中引入 EMC 仿真，将原本需多次样机测试才能解决的 EMC 问题提前至设计阶段优化，产品研发周期缩短约 20%，成本降低 15%。

从产品性能提升角度看，良好的 EMC 设计能确保电机控制器在复杂电磁环境下稳定工作。电机控制器工作时，内部功率器件快速开关产生的高频噪声，若不加以有效控制，会通过传导和辐射方式干扰周边电路，导致信号传输失真、控制精度下降。通过 EMC 仿真优化设计，可显著提高电机控制器抗干扰能力，保障其可靠运行。如工业自动化领域，经 EMC 仿真优化的电机控制器，在强电磁干扰环境下，信号传输误码率降低 90% 以上，设备运行稳定性大幅提升。

在市场准入方面，全球各地对电子设备 EMC 标准日益严格。以欧盟为例，产品需通过 CE 认证，满足 EN 55011、EN 55022 等一系列 EMC 指令要求方可进入市场。美国 FCC、中国 CCC 认证等也有类似严格规定。电机控制器作为广泛应用的电子设备，若无法满足这些标准，将面临市场准入障碍。EMC 仿真助力企业在设计阶段确保产品符合相关标准，避免因 EMC 问题导致产品无法上市或召回风险。

二、EMC仿真流程详解

1、项目建立与模型导入

启动 EMC 仿真软件（如 ANSYS EMC、CST Studio Suite 等），根据电机控制器实际尺寸、结构与材料特性创建项目文件。若电机控制器包含复杂 3D 结构，可利用专业 CAD 软件（如 SolidWorks、AutoCAD 等）进行建模，再将模型以通用格式（如 STEP、IGES）导入仿真软件。对于 PCB 板设计，可从 PCB 设计软件（如 Altium Designer、Cadence Allegro）导出 Gerber 文件，导入 EMC 仿真软件生成精确 PCB 模型。例如，在某电机控制器仿真项目中，工程师利用 SolidWorks 构建外壳与内部结构件模型，导入 ANSYS EMC 后，结合从 Altium Designer 导出的 Gerber 文件，准确还原了电机控制器完整物理模型，为后续仿真分析奠定基础。

2、材料与参数设置

精确设置模型各部分材料参数至关重要。对于金属外壳，设置其电导率、磁导率等参数，以准确模拟电磁屏蔽特性。如铝合金外壳，电导率约为 3.5×10^7 S/m，磁导率接近真空磁导率。对于 PCB 板材，根据实际选用材料（如 FR4）设置相对介电常数、损耗正切等参数，FR4 板材相对介电常数一般在 4.2 - 4.6 之间，损耗正切约为 0.02 - 0.03。对于电机控制器内部功率器件（如 IGBT 模块），需设置其开关特性、寄生参数等。这些参数可从器件 datasheet 获取，或通过专业测量设备测量得到。精确参数设置能提高仿真结果准确性，避免因参数偏差导致仿真与实际情况不符。

3、激励与边界条件设定

电机控制器工作时，内部功率器件开关产生的电压、电流变化是主要干扰源。在仿真中，需根据实际工作情况设置激励源。如 IGBT 模块开关过程，可通过设置电压、电流随时间变化函数模拟其快速上升沿与下降沿。对于传导干扰仿真，在电源端口设置相应阻抗（如 50Ω）模拟实际负载情况；对于辐射干扰仿真，设置自由空间边界条件模拟电机控制器在实际环境中的电磁辐射传播。同时，若电机控制器周边存在其他电子设备，需考虑其对电机控制器电磁环境的影响，设置相应耦合边界条件。例如，在电动汽车电机控制器仿真中，考虑到电池管理系统与电机控制器距离较近，设置两者之间电磁耦合边界条件，更真实模拟实际电磁环境。

4、网格划分

网格划分质量直接影响仿真精度与计算效率。对于电机控制器复杂结构，采用自适应网格划分技术，在关键部位（如功率器件、信号走线附近）加密网格，以准确捕捉电磁参数变化；在非关键部位适当降低网格密度，减少计算量。如在 IGBT 模块周围，将网格尺寸设置为 0.1mm，确保能精确模拟其开关过程产生的强电磁变化区域；对于外壳等相对简单结构，网格尺寸设置为 1mm，在保证精度前提下提高计算效率。合理网格划分可在不增加过多计算资源情况下，显著提高仿真精度。

5、仿真求解与结果分析

完成上述设置后，启动仿真求解器进行计算。求解过程中，密切关注计算收敛情况，若出现不收敛或异常结果，需检查模型设置、参数与网格划分是否合理并及时调整。仿真结束后，从软件后处理模块获取结果。对于共模和差模干扰，重点分析电场强度、磁场强度分布云图，查看干扰源位置与传播路径；分析传导干扰频谱，确定干扰频率范围与幅值大小；分析辐射干扰远场方向图，了解辐射强度与方向特性。通过对这些结果深入分析，找出电机控制器共模和差模干扰关键问题所在，为后续优化设计提供依据。例如，通过电场强度云图发现某信号走线附近电场强度过高，判断此处存在严重电磁干扰问题，需在后续设计中优化走线布局或增加屏蔽措施。

三、CST电机控制器EMC仿真

众所周知，CST基于强大的三维全波电磁场算法和精准建模能力，在电机控制器EMC仿真中展现出显著优势，可有效模拟高频干扰、传导发射及辐射特性，结合多物理场耦合分析，能精确预测共模噪声、寄生参数等复杂电磁现象。时域与频域协同仿真技术大幅提升瞬态响应与稳态特征的计算效率，仿真结果与实测数据能高度吻合。

7月22日20时，2025仿真知识周专家讲座第三期，我们将邀请仿真优秀讲师—希格斯玻色子周老师，在仿真秀直播间做《基于CST的电机控制器EMC仿真关键点介绍》欢迎读者提前报名和分享给感兴趣的朋友，以下是具体安排：

1、嘉宾介绍

希格斯玻色子-周工，硬件设计和EMC设计15年从业经验，大连理工大学硕士，知名汽车零部件资深电子工程师，仿真秀科普作者，擅长CST电磁兼容性仿真，电磁兼容性设计，以及Python和VBA二次开发。代表作品《BSG六相电机控制器CST电磁兼容性传导发射联合仿真》.做过多个电机控制器EMC仿真案例：

（1）BSG电驱动EMC仿真分析和整改

（2）高压滤波器的仿真和设计

（3）汽车助力转向的EMC仿真分析和整改

（4）新能源电驱IGBT的建模和仿真

（5）新能源高压电驱的电磁兼容性仿真分析

（6）共模扼流圈和差模电感的仿真设计

（7）双锥天线和单杆天线仿真和设计

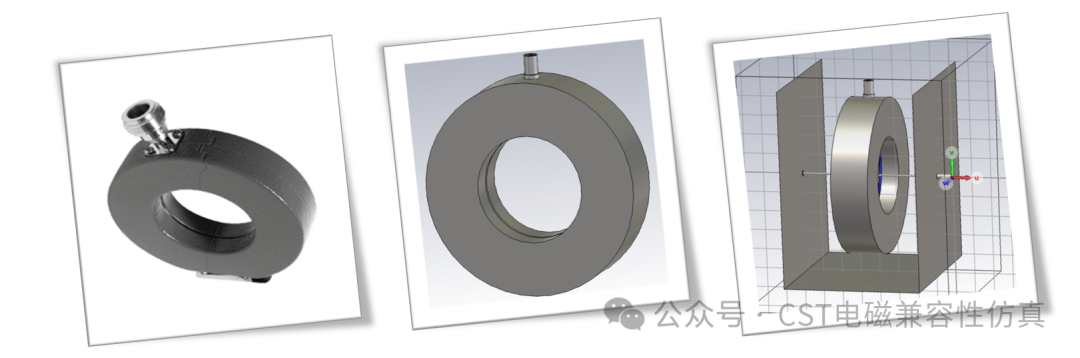

（8）传到发射电流法的电流探头仿真设计

（9）基于CST的Python和VBA二次开发

2、本期讲座授课内容

（1）EMC仿真的成果展示

（2）EMC仿真的难点

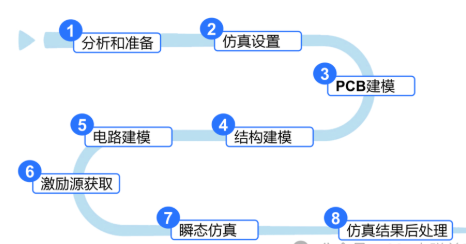

（3）EMC仿真流程和仿真前准备

（4）电机控制器共模和差模干扰分析

（5）仿真关键点介绍

（6）技术交流和答疑

3、用户得到

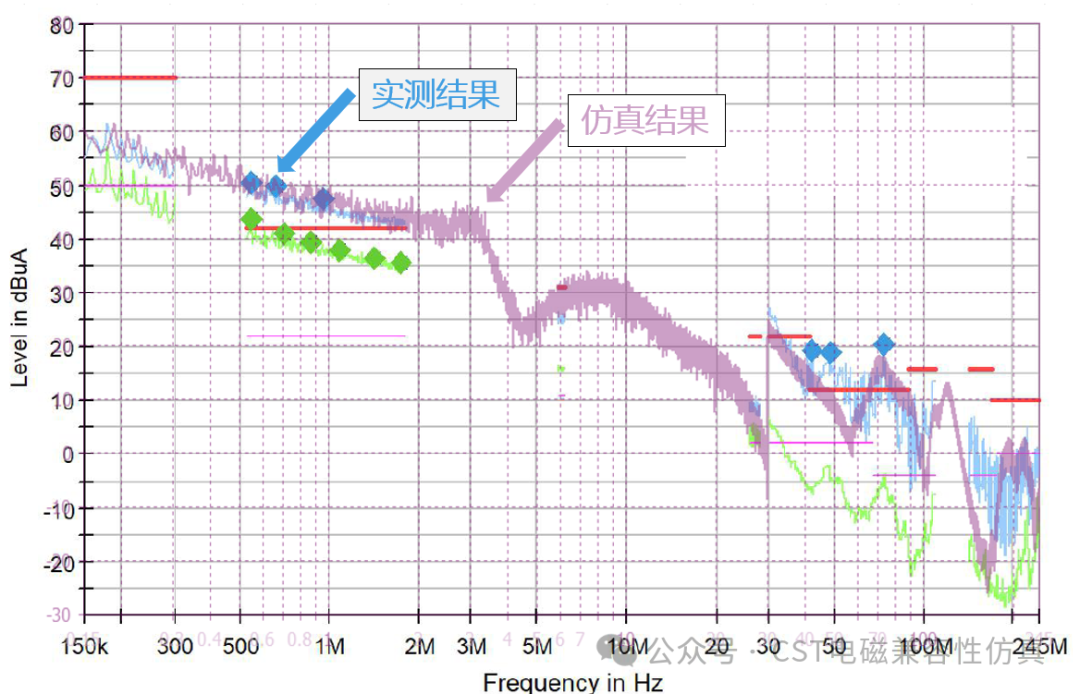

用户将全面深入地了解电机控制器的电磁兼容性仿真相关知识与技能。首先用户能看到一些成熟的成功的EMC传到发射电压法和传到发射电流法的仿真案例。

然后理解电机控制器电磁兼容性仿真的背景，明确其在应用场景中的重要性及涉及原理，为后续工作奠定基础。

接着了解电机控制器仿真的难点以及仿真的流程和准备工作。以及使用CST RLC寄生参数提取的意义和用处，如何分析电机控制器的共模干扰和差模干扰。在完成仿真后，能够熟练进行后处理操作，提取并可视化结果，准确分析解读以评估电机控制器电磁兼容性并探索优化途径。实现从理论到实践全方位的知识与技能提升，有助于在相关电磁兼容性研究、电机设计优化等领域开展工作。

4、适合谁看

1、高年级本科生、研究生、教师和科研工作者

2、电子、电磁、、汽车、交通等领域设计研发工程师

3、从事电磁兼容性设计和整改相关的研究人员

4、CST软件用户及学习者

5、学习型设计仿真工程师

5、如何报名和观看

请识别下方二维码报名，支持反复回看哦。
