商用车电驱系统轻量化秘籍：EATON行星齿轮减速技术解析

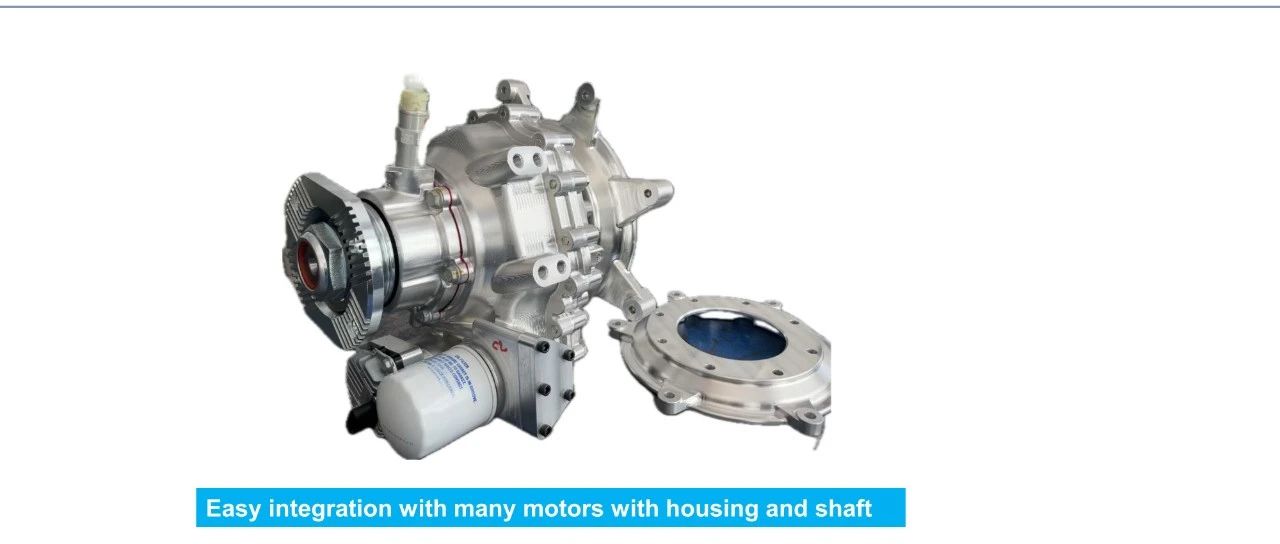

摘要：随着新能源商用车对高效能驱动系统的需求增长，伊顿(EATON)推出的行星齿轮减速方案，通过"高速电机+中央驱动系统"组合，成功实现较直驱系统减重120kg+。本文将基于EATON技术文档，深度解析其创新设计如何平衡扭矩、尺寸与转速的"不可能三角"。一、商用车电驱系统的核心挑战扭矩需求困境爬坡度≥16%（起步）/25%（巡航）最高时速80-90km/h（EMEA标准）商用车（GVW 7.5-19t）需满足：直驱系统(Direct Drive)虽结构简单，但导致电机体积过大（峰值扭矩需达3400Nm）传统方案痛点大扭矩电机带来重量激增（如某19t车型直驱系统达380kg）侵占底盘空间，影响电池布置与载货能力二、伊顿中央驱动系统创新方案（1）行星齿轮减速架构（比例3.882:1）参数数值最高输入转速 12,000 RPM 峰值输入扭矩 1,000+ Nm 系统效率损失占比 <20%（相比电机+逆变器） 重量优势 16t车型减重120kg+ 技术对比：行星齿轮 vs 平行轴减速方案： 优势：体积减少27%，重量降低15%（典型值）挑战：润滑系统复杂度较高（2）关键性能验证虚拟卡车仿真数据（GVW 16t/电机260kW）： 重载工况（均速17km/h）：系统能耗降低11%混合工况（高速占比25%）：巡航爬坡度达3.4%实车测试7.5t车型起步爬坡能力提升14%（20.5% vs 直驱17.9%）三、商业化价值实现路径集成设计突破模块化接口兼容Dana TM4/西门子等主流电机尺寸控制（270×324×260mm）满足公交车底盘安装全生命周期收益每减重100kg → 增加约1.5%有效载荷电机工作点优化 → 预计延长电池寿命8%结语：伊顿通过行星齿轮减速技术，将高速电机（9000+RPM）与紧凑传动完美结合。随着电机转速技术的持续突破（预研20,000RPM方案），该架构在19t以上重卡领域或产生238kg+的减重潜力，为新能源商用车"吨电耗"指标优化提供新思路。 免责声明：以上观点仅代表作者个人看法，与本平台无关。文档资料来源于网络，PPT版权归属伊顿公司，分享本文仅供学习参考，切勿用于商业用途，如涉及版权问题，请第一时间告知我们删除，非常感谢。 来源：电动新视界
