more details about importing or exporting

当导入dxf 2D文件的时候，可以利用.tech文件将2d file转换成3d model，非常省时省力的技巧。

The tech file is a plain text file that includes units, layer names, color, elevation, and thickness information.

eg:

///////////////////////////////////////////////////////////////////////////////

The .tech format:

/ is the comment character  注释字符

Units may be specified with a line UNITS <string> before the lines of layer information.<string> is any of the allowed desktop length units. The default units is nm.  指定单位，默认为nm，可以更改为任何单位

Each layer is specified by a line that contains <import layer> <product layer> <layer color> <layer elevation> <layer thickness>

where:

<import layer> - the name of the DXF layer   导入的dxf文件的名字

<destination layer> - the name to map the DXF layer to.

<layer color> - A string from the choices listed here, for example. blue2

<layer elevation> - double  层高=z坐标对应位置

<layer height> - double

///////////////////////////////////////////////////////////////////////////////

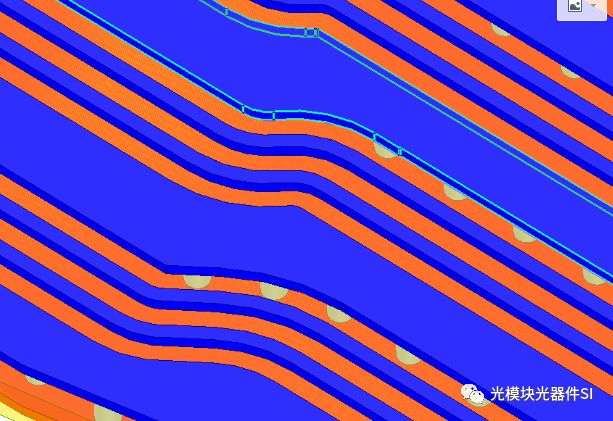

因为导入的2D文件是没有Z轴（垂直方向）的信息的，所以导入的文件默认在同一层，看起来非常乱，尤其是多层的.gds文件更加夸张，单独去处理每一层非常耗费时间，如果能预先写一个.tech文件，规划好每一层所在的Z轴坐标和层高，直接从2D变3D，处理模型起来就非常省力。

///////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

实例演示：

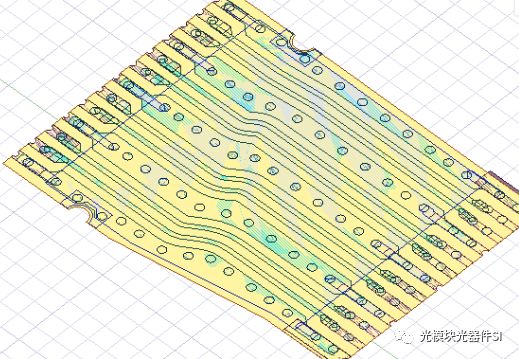

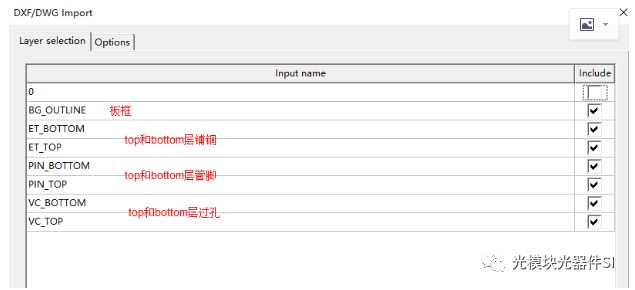

1、导入一个2d dxf文件，是一个单层的fpc，各层说明如下：

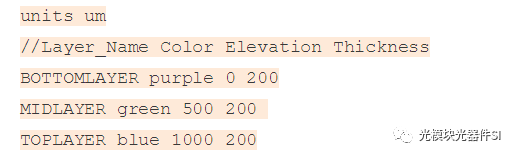

2、写好的.tech文件

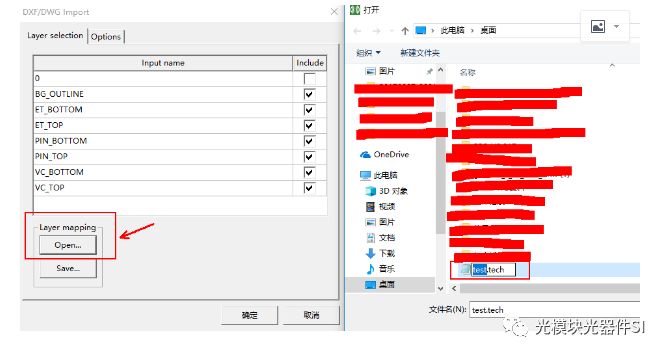

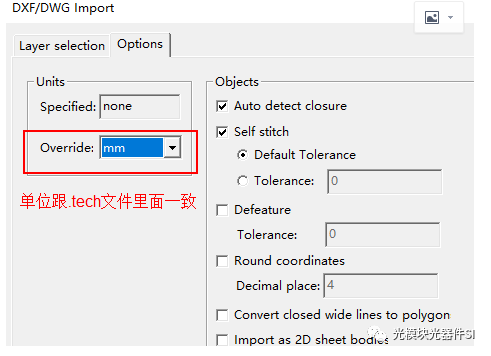

3、导入dxf file，同时指定.tech file

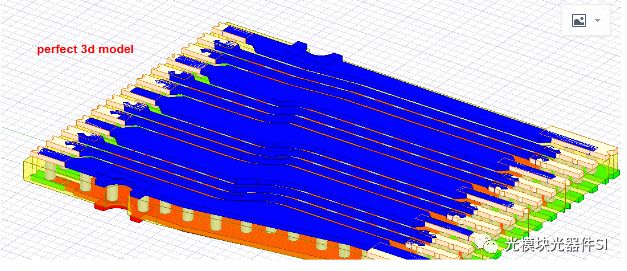

4、a perfect 3d model is imported

///////////////////////////////////////////////////////////////////////////////

Exporting 2D Geometry Files

When you export a file in a 2D geometry format, the AutoCAD DXF (.dxf) format), the geometry located within the xy plane is exported.

Note If you want to export a plane that does not coincide with the global xy plane, you must create a relative coordinate system to redefine the location of the origin.

///////////////////////////////////////////////////////////////////////////////

END ~~~~~~~
