HFSS中lumped RLC boundaries的灵活使用

在HFSS中，要利用lumped RLC boundaries来模拟理想的电阻、电容和电感，经常是代替一个single element（单个R、L、C元器件），事实上在HFSS中，它还有更多的灵活用法。

（1），RLC串联的用法

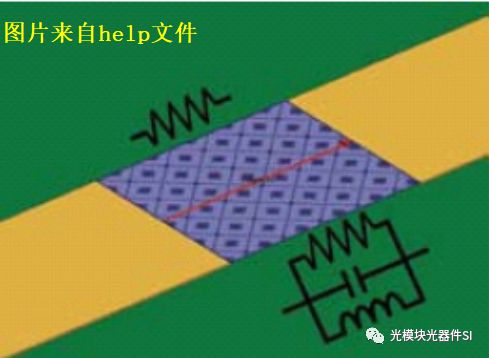

HFSS软件中，默认可以在一个sheet（2D object）上定义RLC的并联，参考下图：

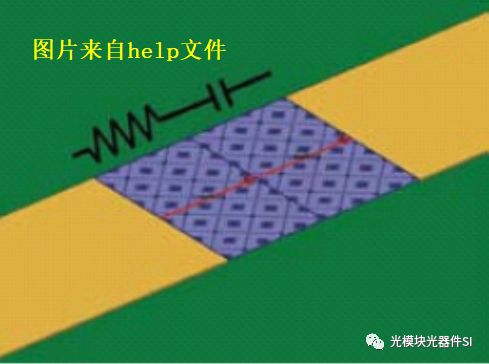

如果要定义串联RLC，则需要画上几个相邻的sheet，见下图，同时在定义boundaries的时候，注意电流的方向应该一致。

下面看个简单例子：线路上先串联一个1nH电感，然后再串联一个1pF的电容，同时在circuit(原来叫designer的）和HFSS中进行仿真，对比仿真结果上是否有差异。

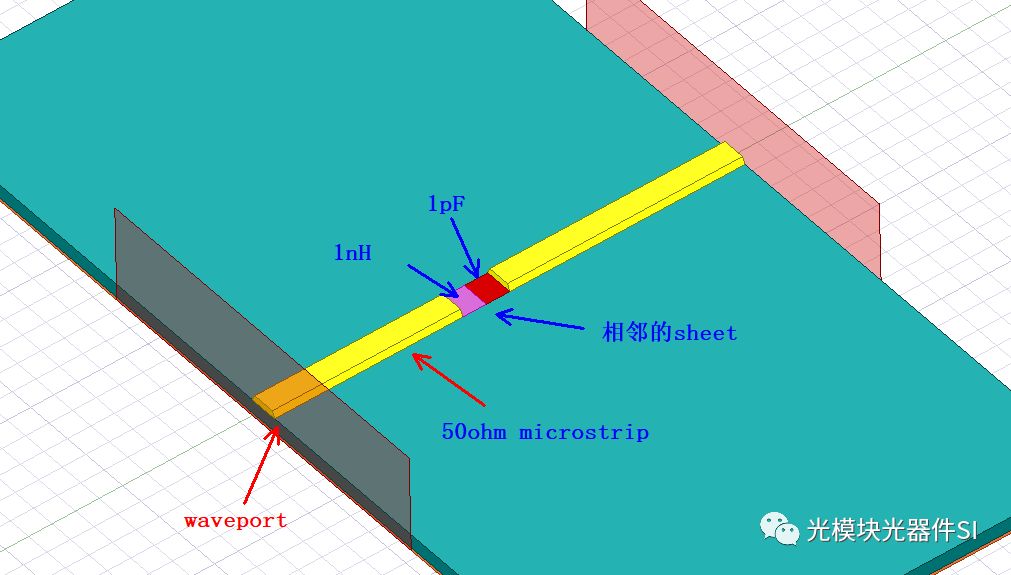

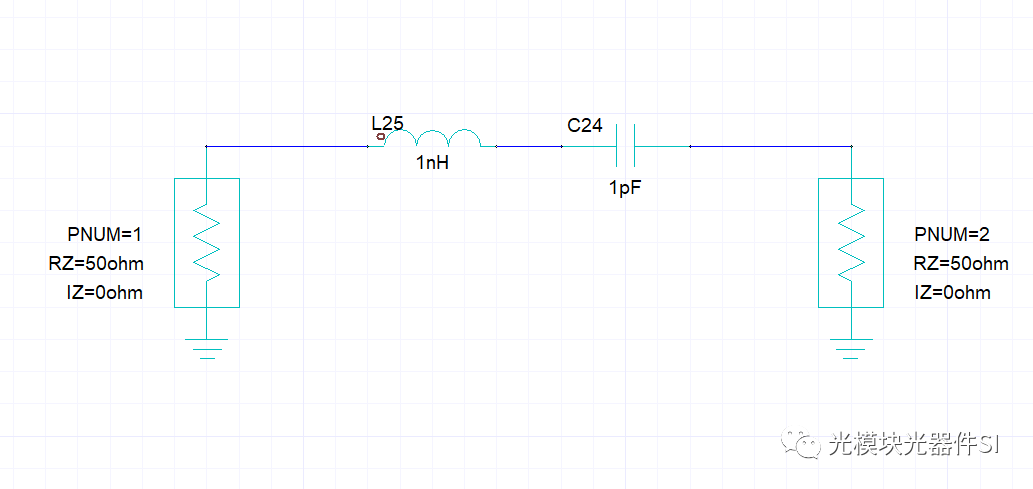

下面两图分别是circuit中简单的原理图和HFSS中模型，因为port内阻是50ohm，所以在HFSS中必须用50ohm的微带线来串接LC。

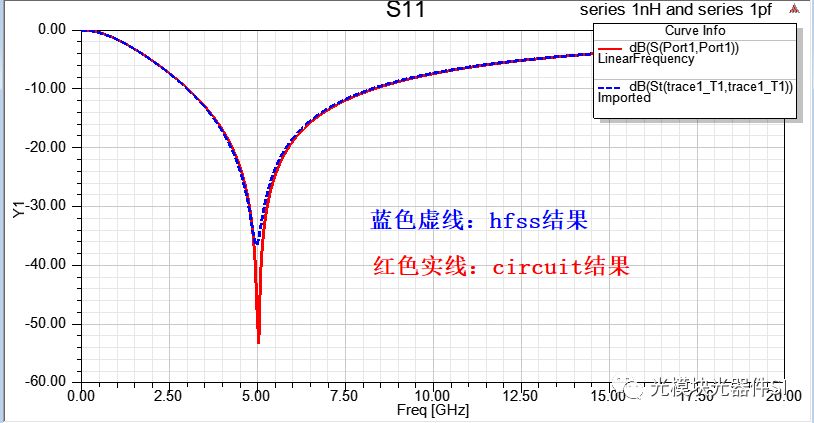

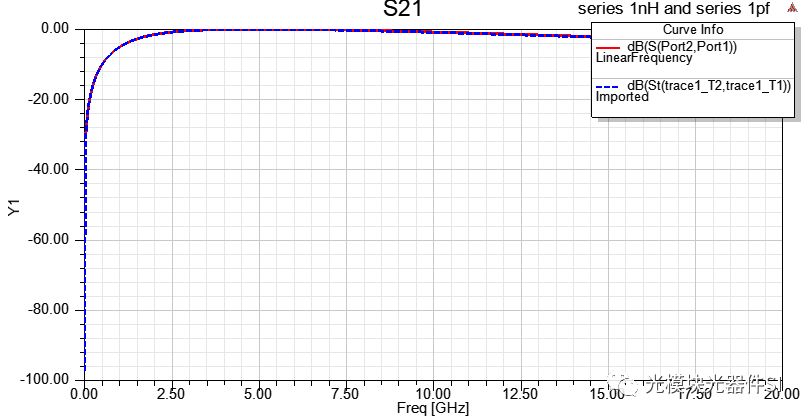

两者的仿真结果对比如下：S11和S21曲线重叠，结果可认为完全一样。

（2），RLC串并联混搭

这种混搭RLC在仿真中也很常见，比如实际的电容有ESL和ESR，其他小型器件的SPICE电路模型等，如果要将这种混搭电路放到HFSS里面进行仿真，该如何实现呢？

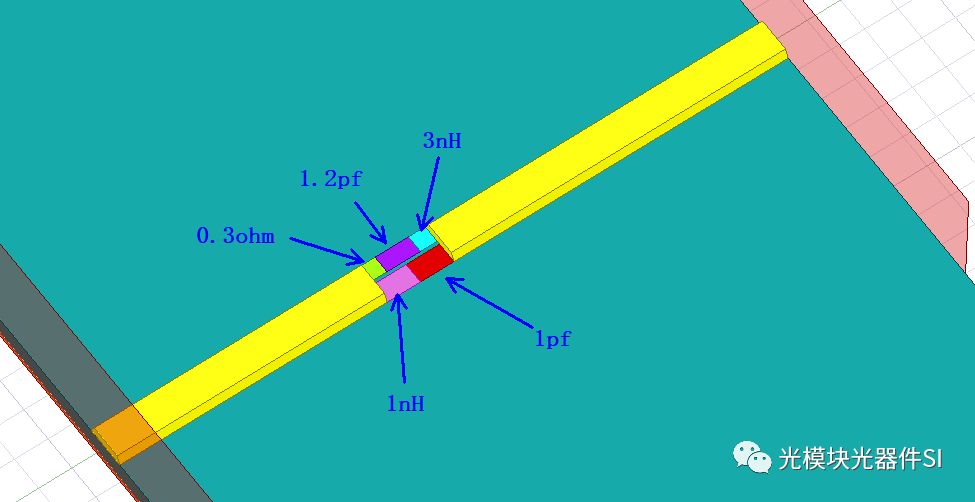

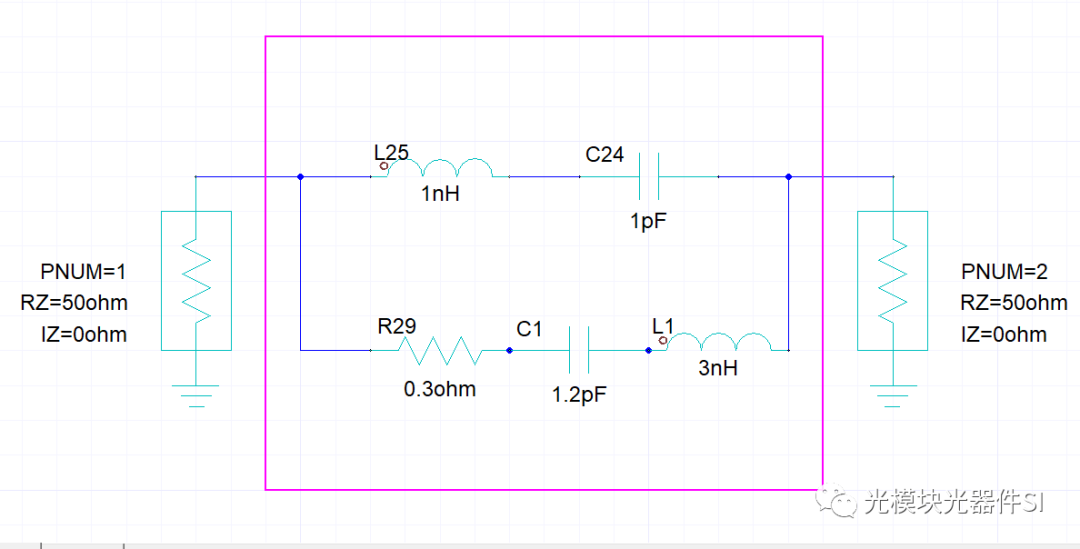

还是来看实际的例子：一个乱搭的电路原理图以及HFSS model。

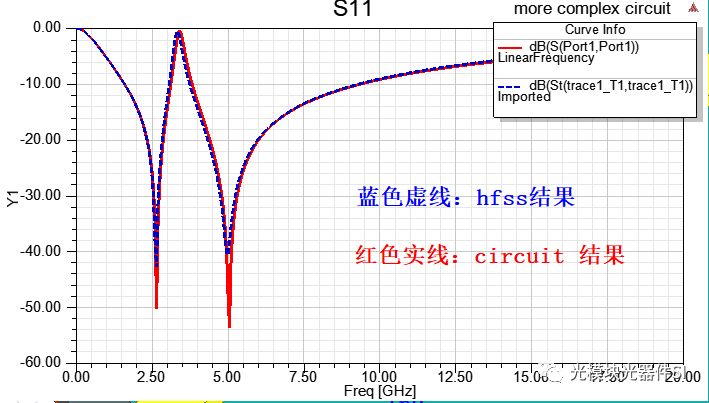

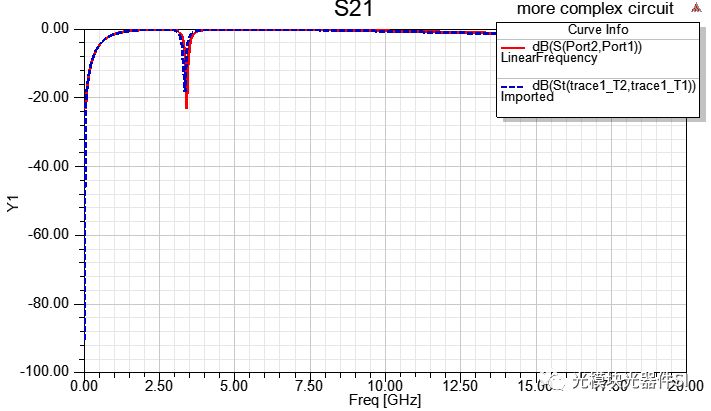

仿真结果对比如下：结果几乎一样。

总结：你只需要按照电路图，用一个一个的小sheet连接起来，非常简单，sheet的大小不影响仿真结果。

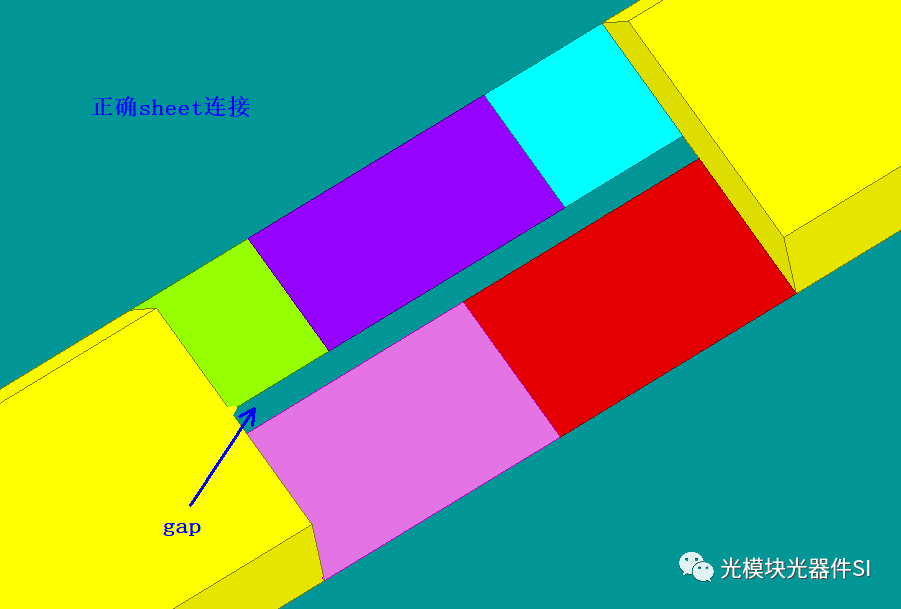

特别注意：两组并联电路之间必须留一个gap，不然hfss中仿真结果会和很异常!!

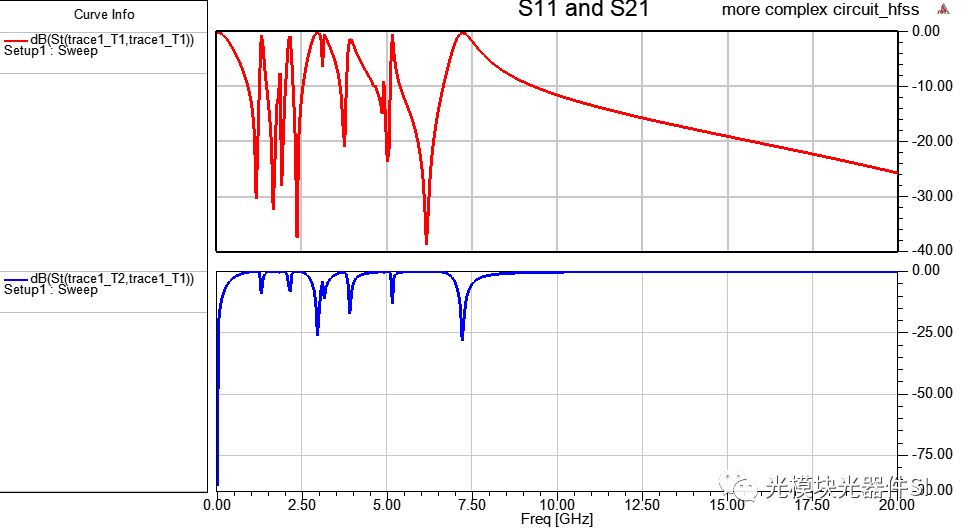

不留gap，结果就像下面这样很乱。

--------------------------------------------------------

如果你需要模型，请加作者微 信，供你参考学习，谢谢！
