ANSYS Q3D中如何正确的定义本地参考GND
在Q3D中，默认在无穷远处有个电压为零的参考GND，一般可以通过float at infinity来消除这个默认参考GND的影响，但是因为在Q3D中有三种Ground net的定义方式，不同的Ground net+ float at infinity的组合，在仿真效果上还是有些差异的，因此必须搞明白这些差异，不然在观察寄生电容值的时候，会出现错误。
三种不同的Ground nets类型
type A | Assign [ground net] |
type B | RM [ground net] |
type C | RM [return path] |
type A下的float at infinity

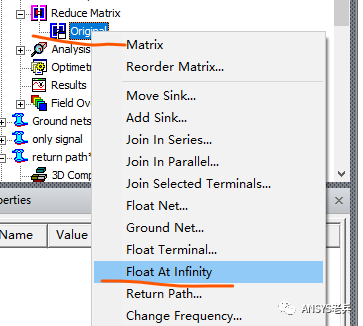

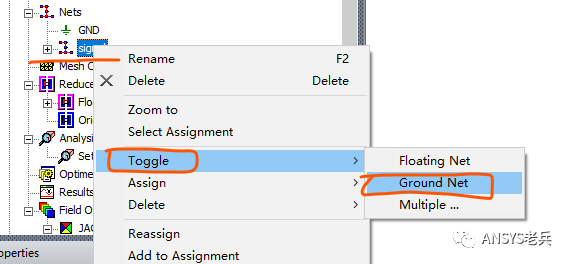

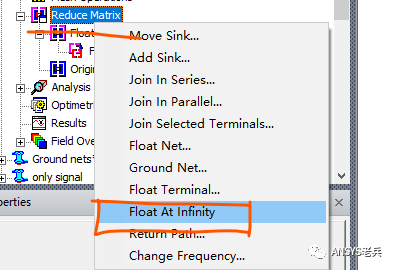

具体操作：在执行auto identify nets后，默认都是signal nets，选择对应的net切换为Ground net即可，求解结束后，在reduce matrix下右键执行float at infinity.

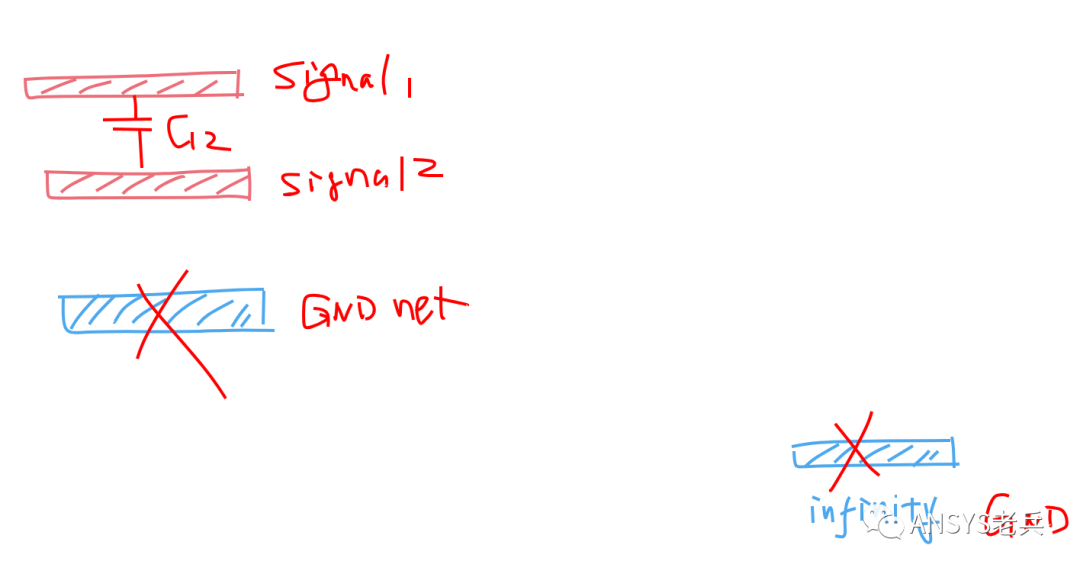

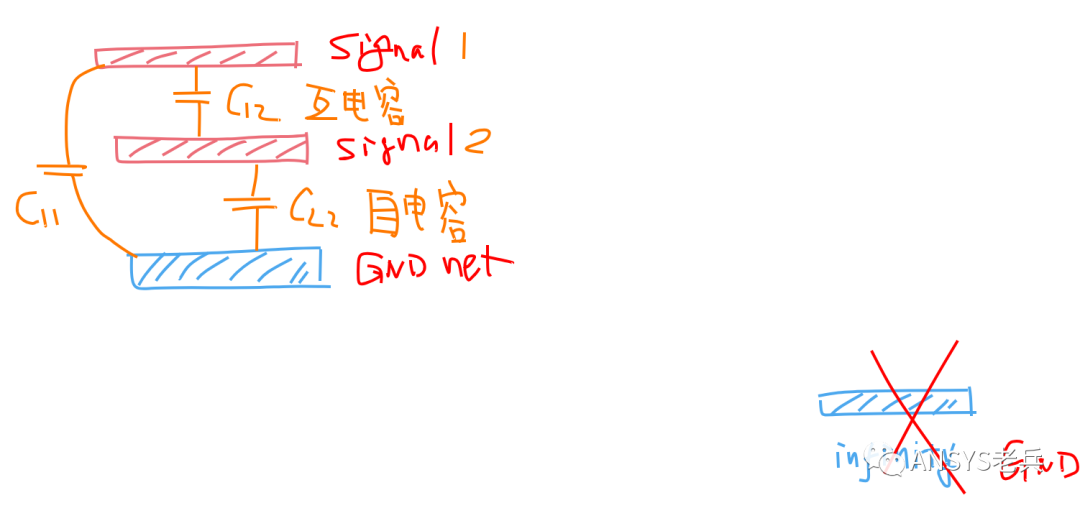

RM效果：不仅是无穷远处的GND被float，而且当前Assign的Ground net也被float，仅仅留下了signal net，因此在spice电容矩阵下，只可以看到signal net之间的互电容，自电容都为零。

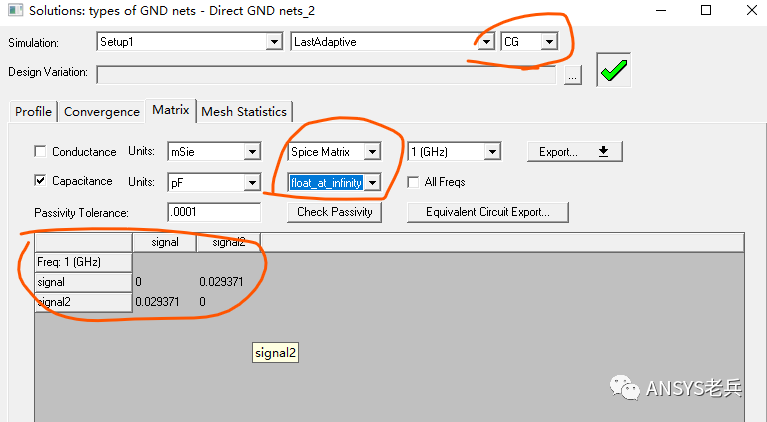

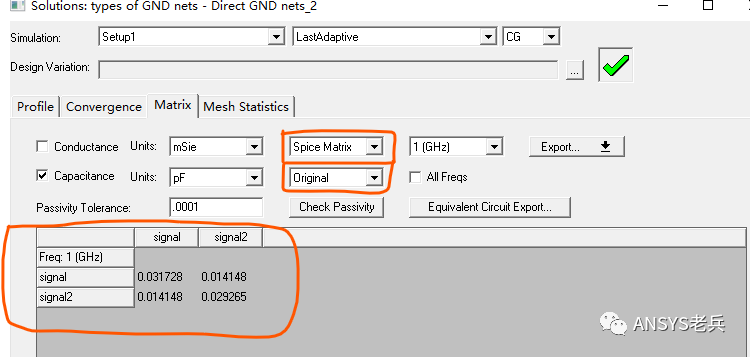

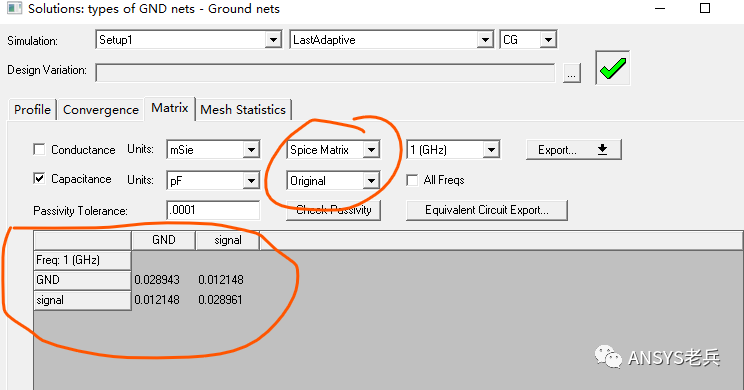

仿真结果展示：参考下图
type B下的float at infinity

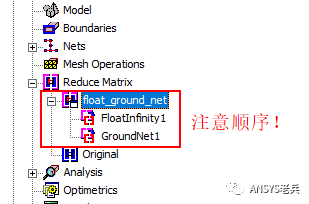

具体操作：求解结束后，在reduce matrix下右键先执行float at infinity，然后再执行ground net操作，顺序不能搞反了！！如果顺序搞反了，效果就同type A.
RM效果：先是无穷远处的GND被float，然后指定Ground net，因此在spice电容矩阵下，自电容=signal net与GND net之间的电容，互电容就是导体之间的
仿真结果展示：参考下图
type C下的float at infinity

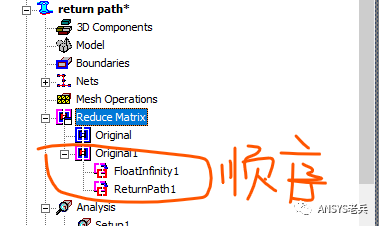

具体操作：求解结束后，在reduce matrix下右键先执行float at infinity，然后再执行return path操作，顺序不能搞反了！！如果顺序搞反了，效果就同type A.
RM效果：先是无穷远处的GND被float，然后指定return path，因此在spice电容矩阵下，自电容=signal net与GND net之间的电容，互电容就是导体之间的，效果同type B.
特别提醒：直接return path=float at infinity+ return path

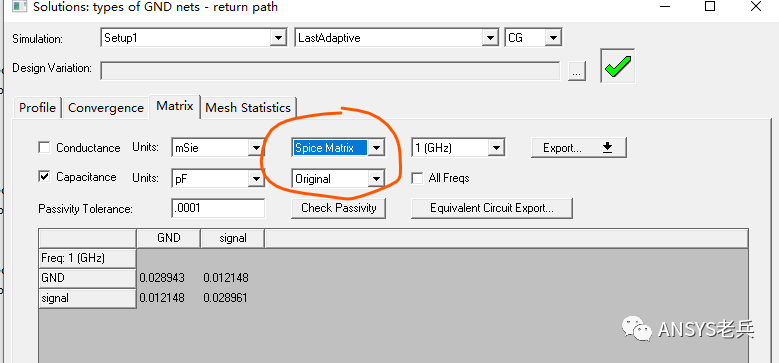

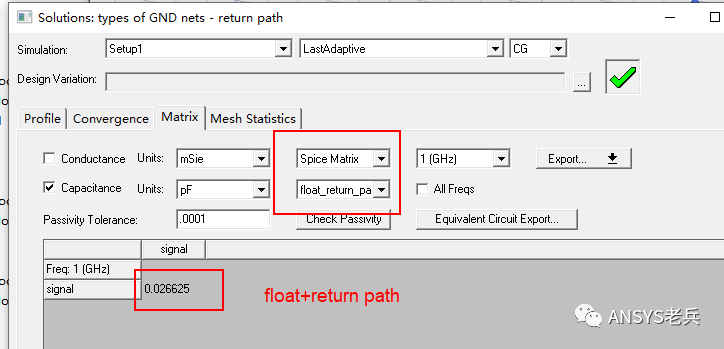

仿真结果展示：参考下图
总结：
为了正确的观察本地GND对寄生电容的影响，需要消除软件默认无穷远处的参考GND，正确的做法有三种，在reduce matrix下执行：
float at infinity + ground net
float at infinity + return path

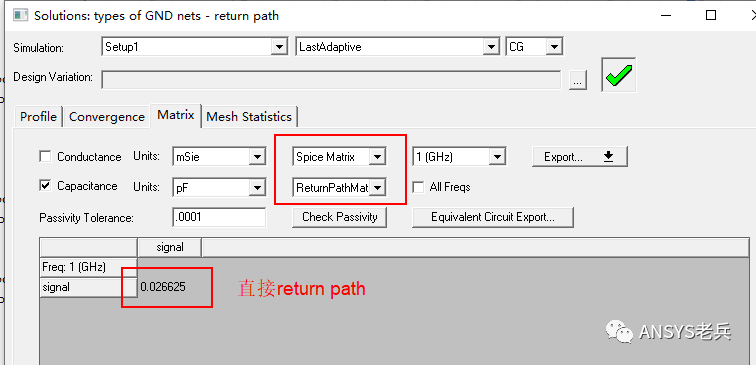

直接return path
