Q3D中三种Ground nets的设置及其差异

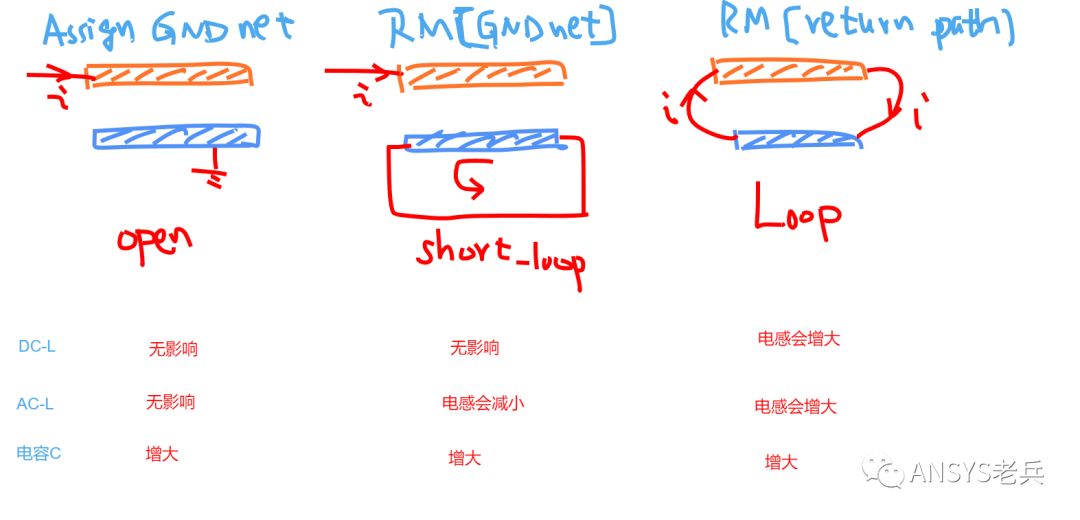

三种不同的Ground nets类型
type A | Assign [ground net] |
type B | RM [ground net] |
type C | RM [return path] |
备注：RM=reduce matrix;
不同的GND nets定义，对电容C和L均有影响，因为其在电路上的等效是不同的。
type A_assign [ground net]

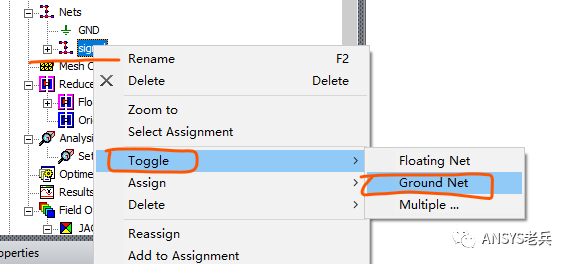

具体操作：在执行auto identify nets后，默认都是signal nets，选择对应的net切换为Ground net即可。
备注：在Q3D中，所有的Ground net，都是电压V=0的导体，根据公式V=I*R，电压为零，电流I不一定就是零。

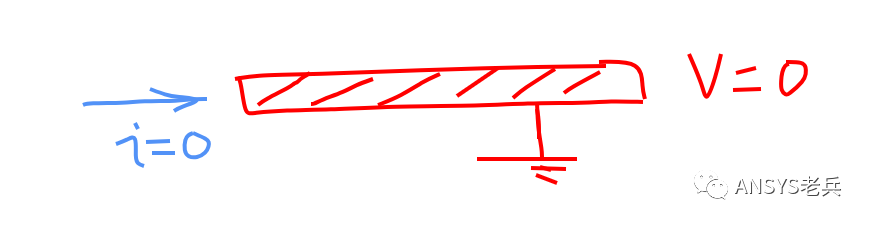

执行assign [ground net]后，导体上的电压为零，由于直接定义ground net，在导体上并没有定义source和sink，因此该导体是开路（open）的，它上面的电流为零。
等效电路如下：
对寄生参数的影响：
电容C | 电容会增加 |
直流电感DC L | 无影响 |
交流电感AC L | 无影响 |

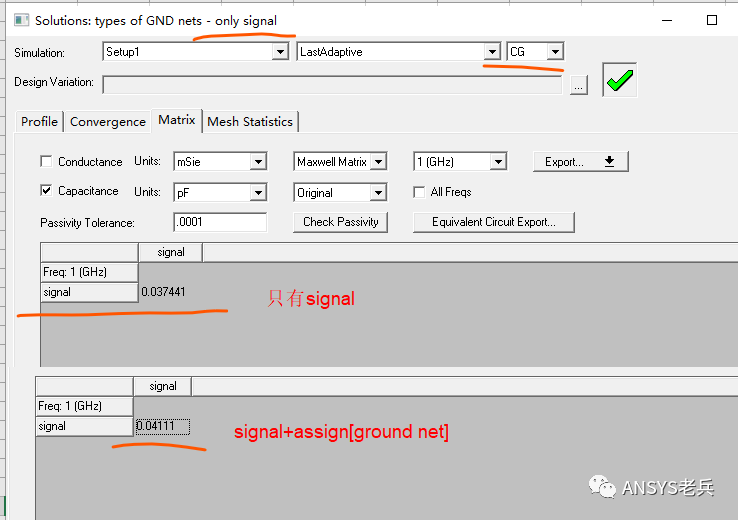

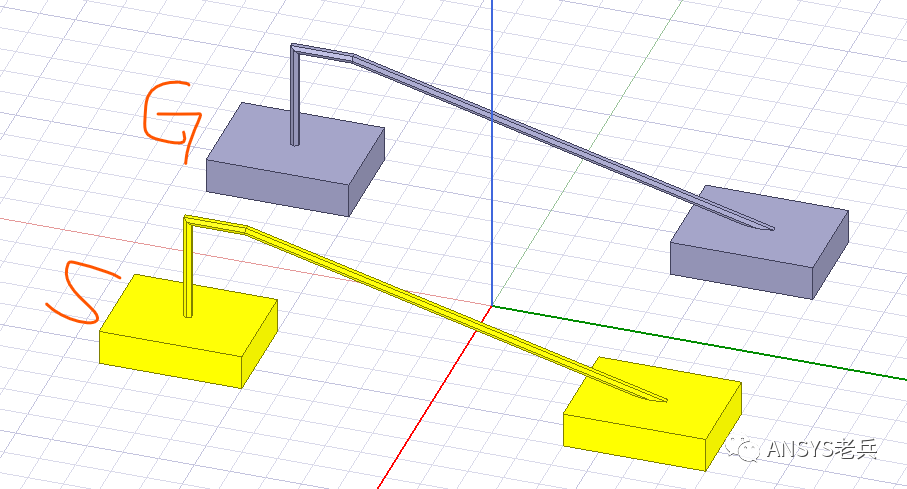

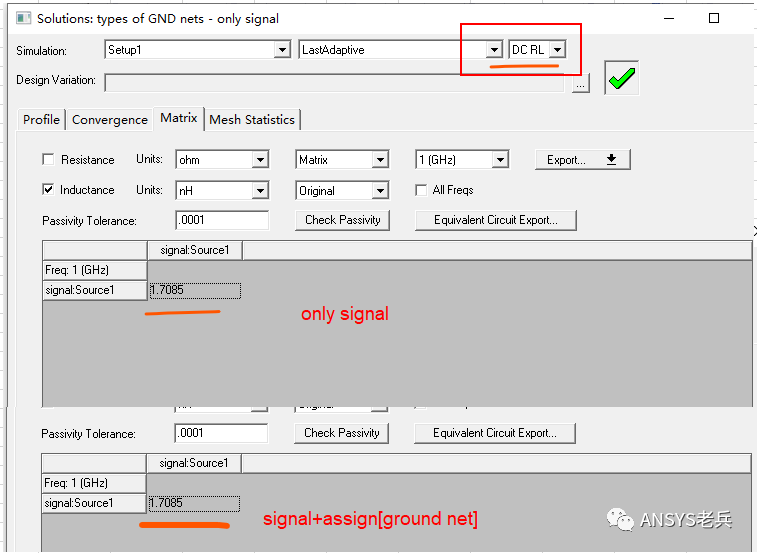

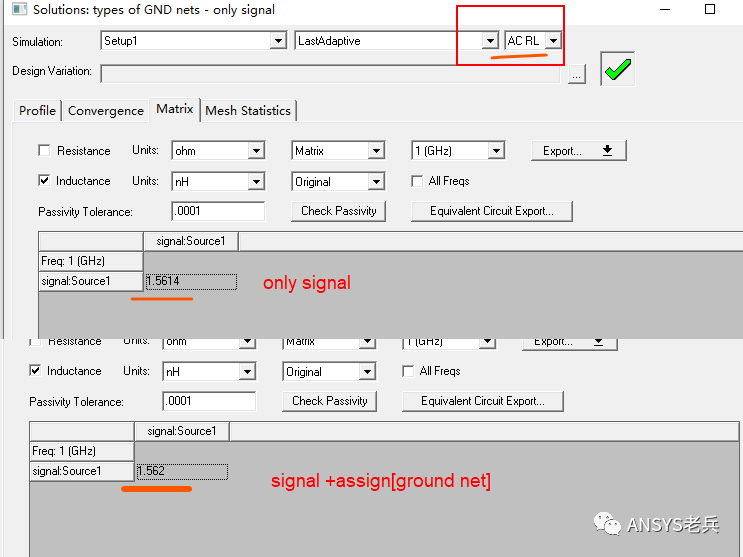

实例对比验证：对比一根导体的LC参数、对比两根导体的LC参数，但是其中一根导体执行assign[ground net]操作。
备注：仿真中的电容没有去掉软件默认参考GND的影响；由于仿真精度的设置，即mesh网格数目的差异，导致AC电感有一点差异，如果提高求解精度，这个差异就不会存在。
思考：为何AC电感比DC电感要小些？？
type B_RM [ground net]

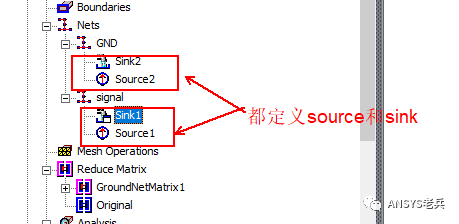

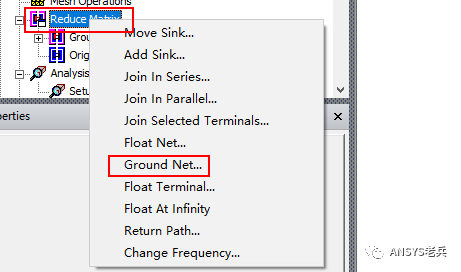

具体操作：所有的net都定义source和sink，包含GND nets，求解结束后在reduce matrix下执行ground net操作；

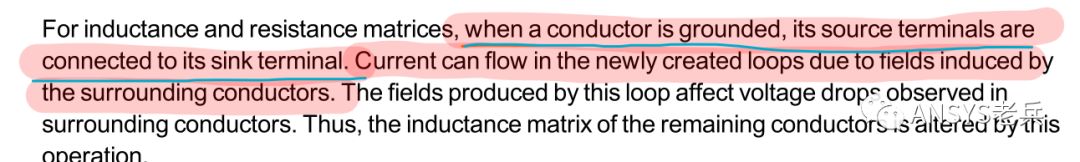

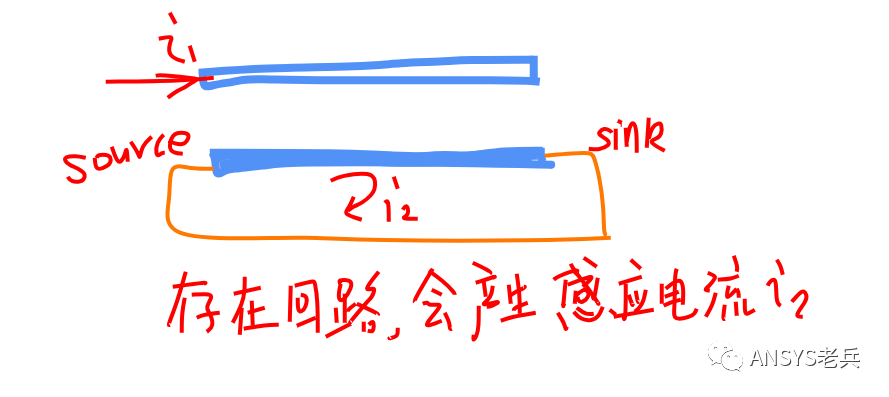

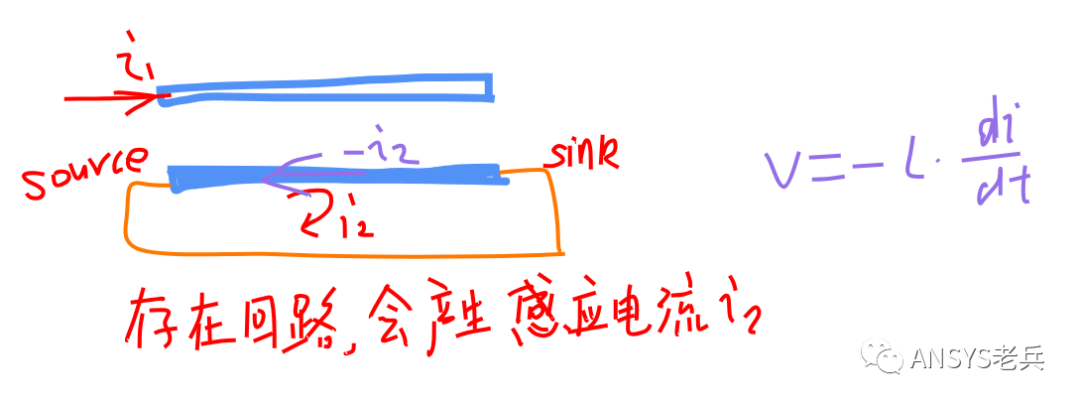

等效电路：计算电阻和电感矩阵时，RM下的ground net操作，就是将source和sink对接短路，这样就形成了一个闭合回路，在AC（高频）下，在这个回路中就会产生感应电流，这将会影响到AC电感L。
对寄生参数的影响：
电容C | 电容会增加 |
直流电感DC L | 无影响 |
交流电感AC L | 会减小，因为在GND net上会产生跟signal net上电流相反的电流 |

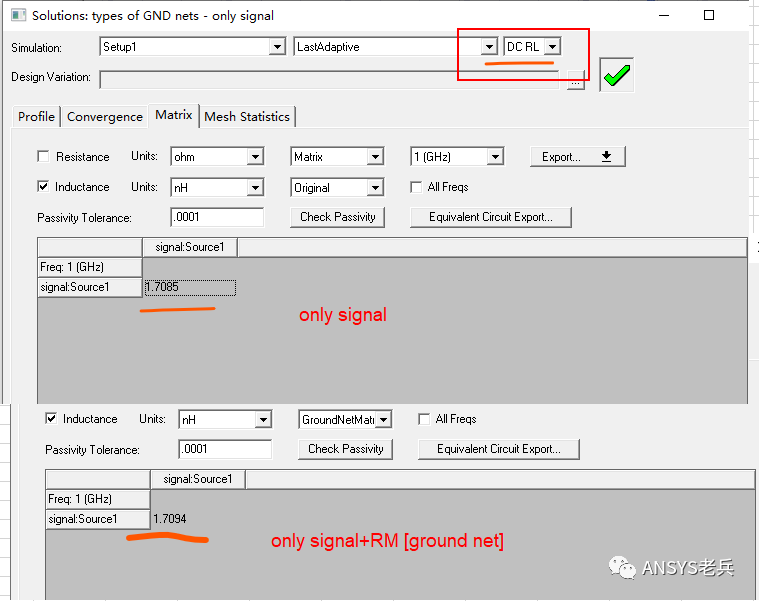

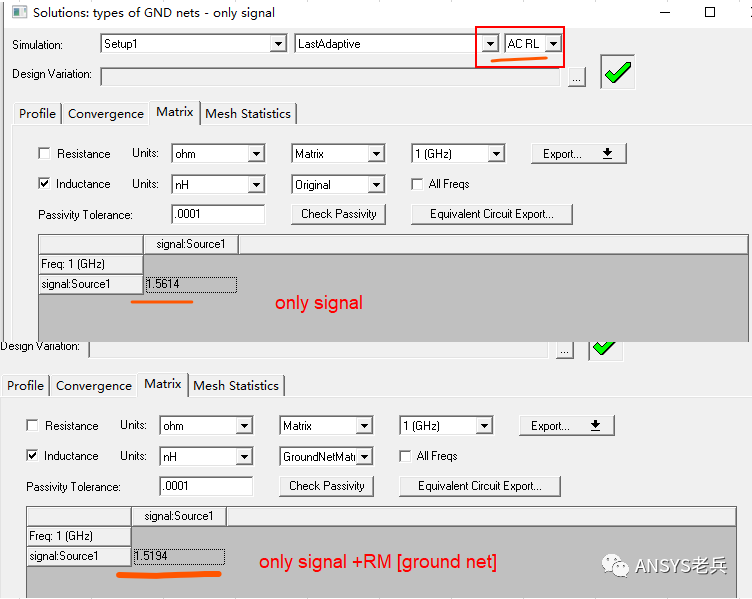

实例对比验证：对比一根导体的LC参数、对比两根导体的LC参数，但是其中一根导体执行RM[ground net]操作。
备注：仿真中的电容没有去掉软件默认参考GND的影响
type C_RM [return path]

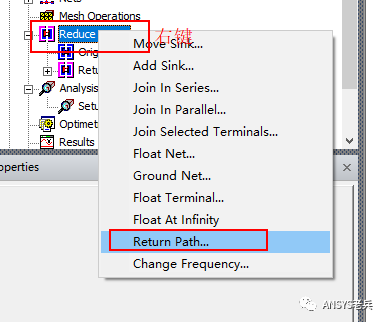

具体操作：所有的net都定义source和sink，包含GND nets，求解结束后在reduce matrix下执行return path操作；

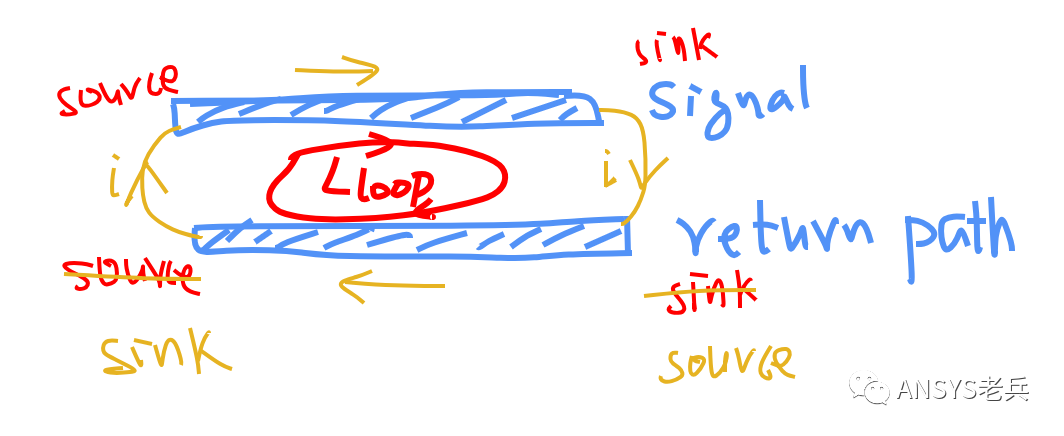

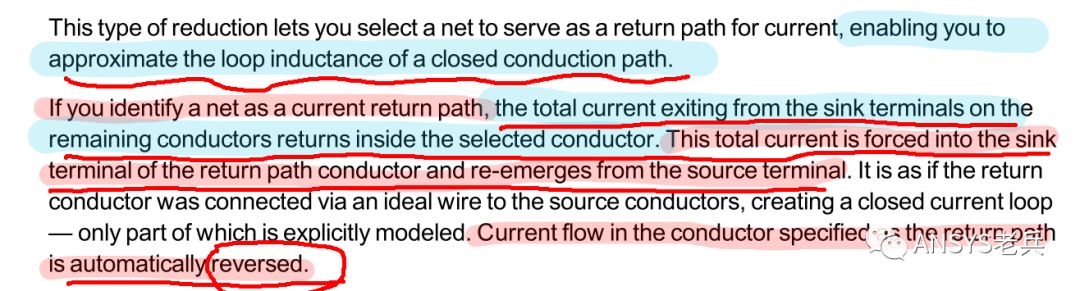

等效电路：计算电阻和电感矩阵时，RM下的return loop操作，就是将所有signal net sink端流出的电流灌入到return path的sink端，然后从source端流出至其他所有signal net的source端，这样就形成了一个闭合回路，因此定义了return path，求解的将是回流电感。
特别注意事项：所有的source都应该定义在同一侧，不然求解的回路电感会增大特别多！！
对寄生参数的影响：
电容C | 电容会增加 |
直流电感DC L | 增大 |
交流电感AC L | 增大 |

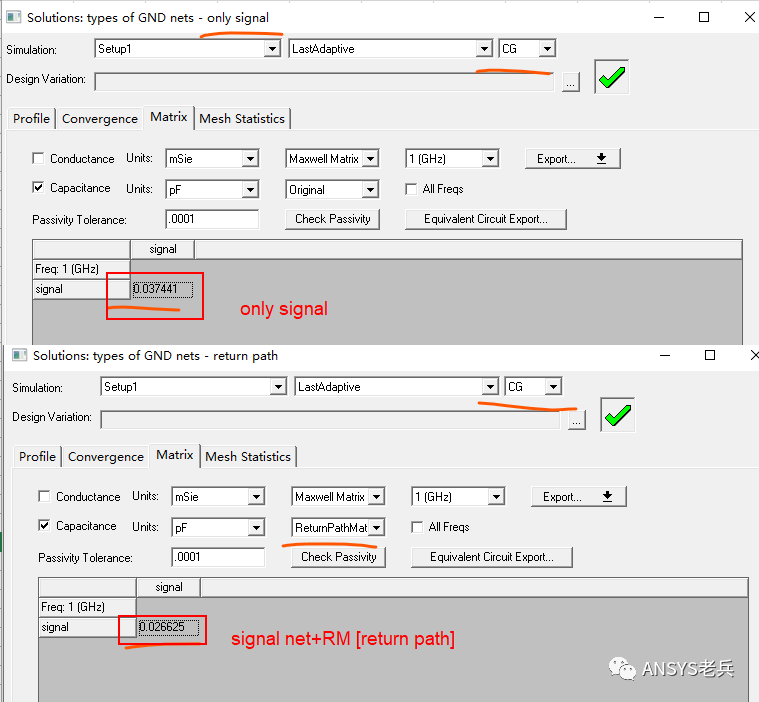

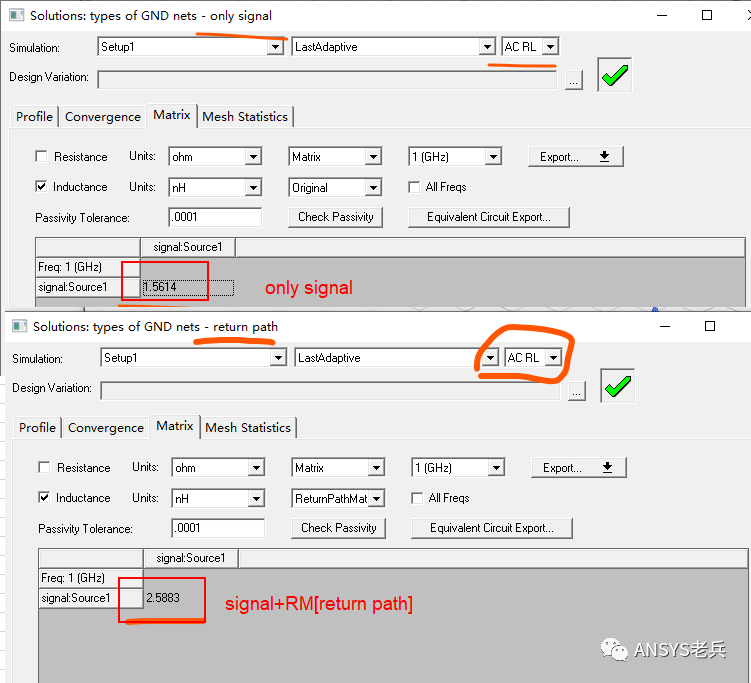

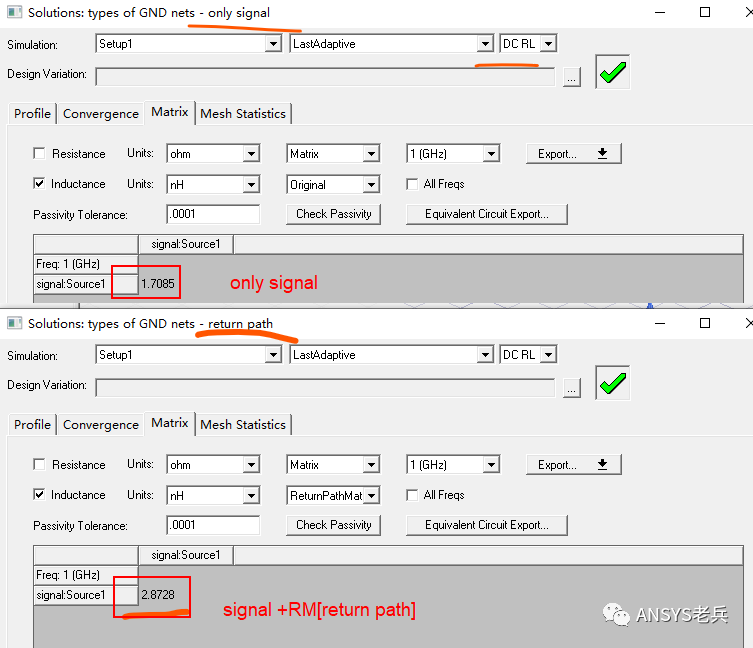

实例对比验证：对比一根导体的LC参数、对比两根导体的LC参数，但是其中一根导体执行RM[return path]操作。
思考：为何执行return path后，电容还变小了，正常不是应该增大么？？
思考：回流电感的计算公式？？
总结：
