TDR的分辨率与带宽的关系
TDR=time domain reflector，是SI测试的常见指标之一。
一般TDR设备的分辨率为如下公式：就是在半个上升沿时间内，信号传播的距离
代入带宽与上升沿时间的经验公式：
得到设备分辨率与带宽的关系式如下：
通过上面公式可以看出：设备的带宽越宽，分辨率越小，越可以识别更小尺寸的特征，精度越高。但是带宽越宽，也意味着设备越昂贵。
没必要一味地追求高带宽高分辨率，土豪公司除外。不过贵的设备除了贵之外，没其他缺点，比如可以根据不同速率，设置多种多样的rise time，在使用上很灵活，适用面更广。对于普通公司来说，带宽足够大，分辨率合适，这样的设备就可以了。
怎么样算合适？按你信号的速率来算即可，比如10Gbps速率，UI=100ps，Tf=1/3*UI=33ps，假设介质的DK=4，按上面的公式算出BW=5.3GHz，也就是用带宽为6GHz来测试，精度就算可以了。因此可根据自己公司当前产品最大速率，来大概算一下该买多大带宽的TDR设备。

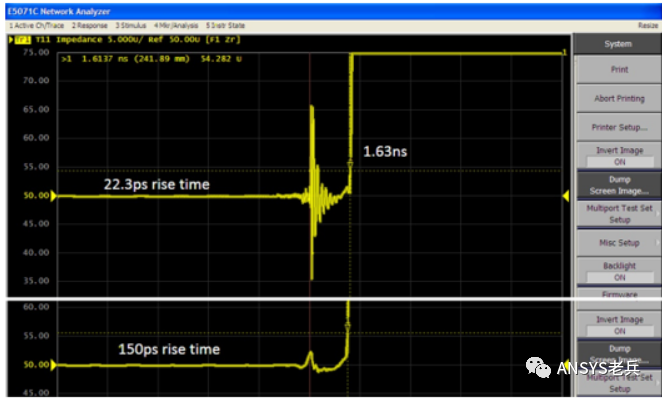

附图：同一条走线，22.3ps的rise time可以看到很多细节，但是150ps rise time，测试TDR曲线就很平滑，你能说22.3ps的测试就准吗？不能！ 测试准确与否，取决于实际信号的速率。
总之：合适就好，不要浪费，也不要用低端设备来测高端产品。
