如何将Fluent网格导入STAR CCM+计算

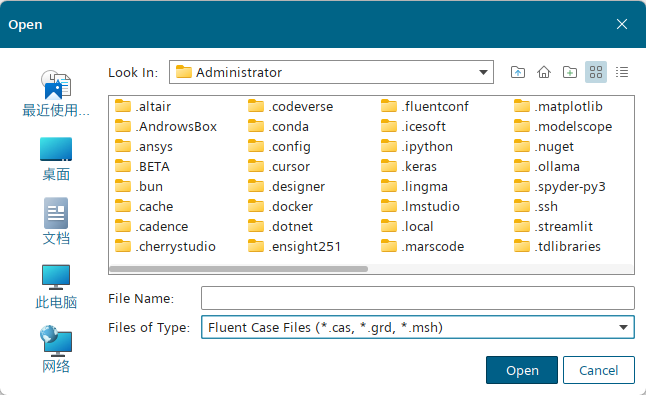

有时候我们需要将Fluent的网格文件（msh或cas）导入到STAR CCM+中，而STAR CCM+本身也支持直接导入Fluent的msh和cas文件。如下图所示。

需要注意STAR CCM+只能导入传统格式的网格文件，目前较新版本Fluent所默认使用的h5格式无法被STAR CCM+读取，另外gz格式的压缩文件也无法被STAR CCM+读取。

1. 确保Fluent输出传统格式（Legacy）

• 步骤：
  File > Preferences… > General → 设置 Default Format for I/O 为 Legacy

• 目的：禁用H5格式（STAR-CCM+不支持H5和压缩的gz格式）。

2. 导出非压缩的ASCII格式网格

• 步骤：

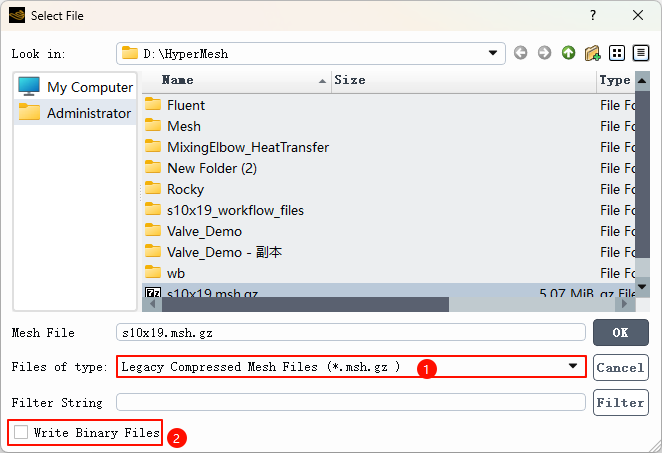

  File > Write > Mesh… → 取消勾选 Write Binary Files → 保存为.msh

• 取消二进制选项后，文件为ASCII格式，兼容性更好。

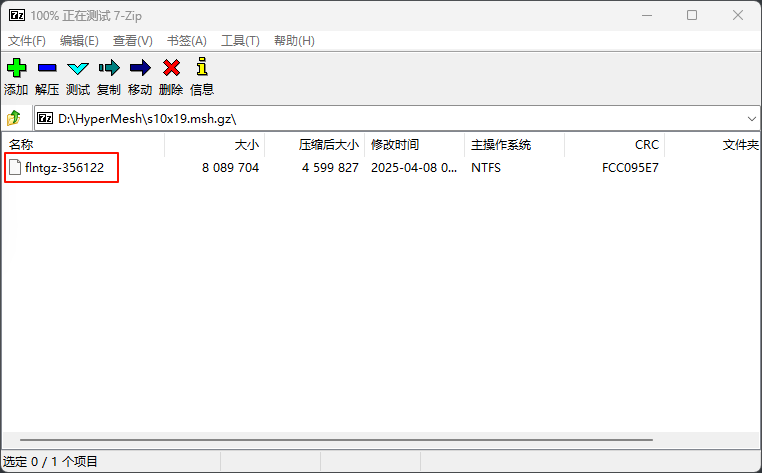

• 若界面强制保存为.gz，需手动解压并重命名为.msh。

• 关键点：

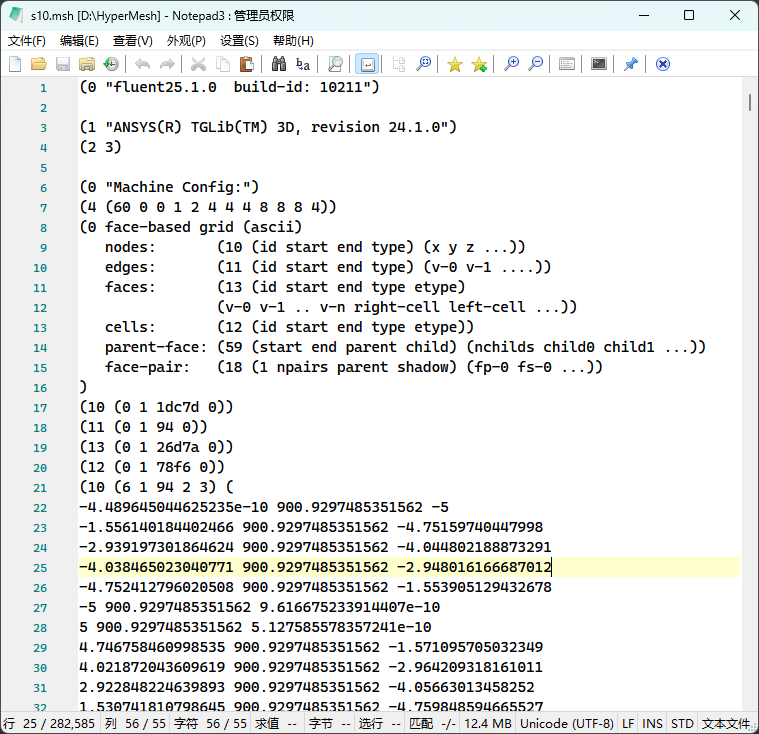

此时解压出来的msh文件可以被文本编辑器打开。如下图所示。

2、导出cas文件

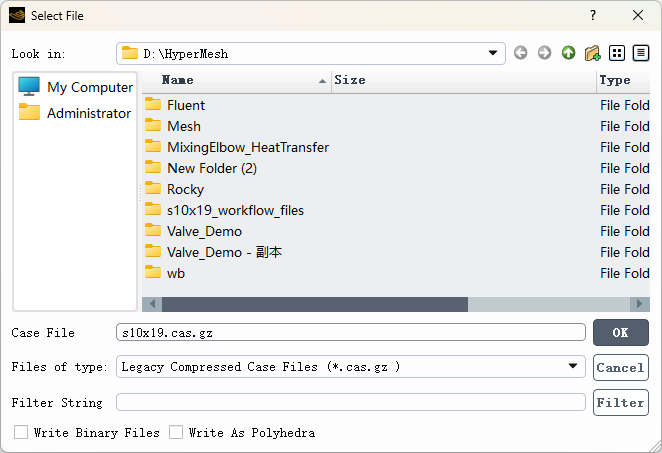

• 利用菜单 File > Write > case… 可以导出cas文件。

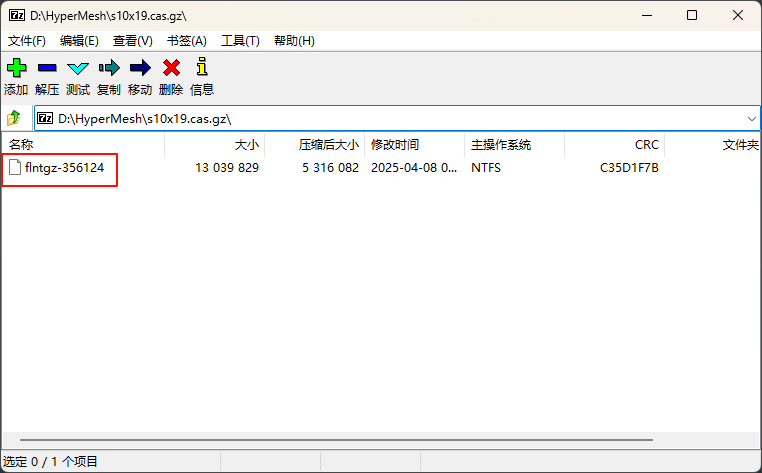

同样采用此方法导出的cas文件也是压缩文件，可以利用解压软件进行解压并手工添加cas扩展名。

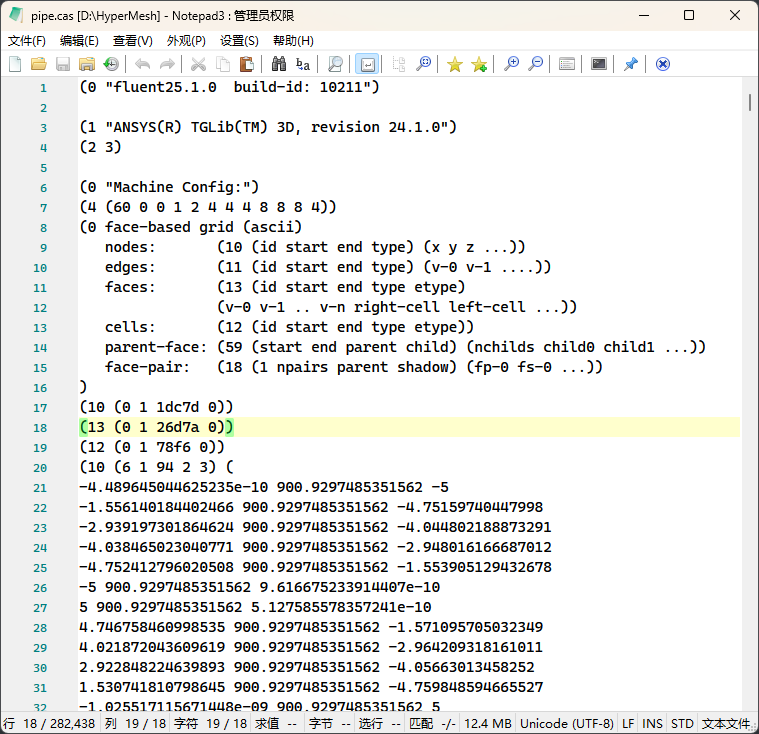

解压完毕后的cas文件可以使用文本编辑器打开。如下图所示。

4. 在STAR-CCM+中导入网格

• 步骤：
  File > Import > Mesh… → 选择.msh或.cas文件 → 设置单位/拓扑修复选项。

• 单元类型不支持：STAR-CCM+可能无法识别Fluent中某些高阶单元（如Polyhedra），需在Fluent导出前转换为四面体/六面体。

• 边界条件丢失：CAS文件可能保留边界名称，但MSH文件需手动重新分配边界。

• 常见问题：

注意事项与进阶技巧

1. 版本兼容性

• Fluent 2023+默认H5格式，需强制切换为Legacy。

• STAR-CCM+较旧版本（如v12）可能仅支持Fluent 6.3格式，建议双方使用相近版本。

2. 网格质量修复

• 导入后检查 Mesh Quality → 使用 Remesh 或 Surface Repair 工具处理破损面。

• 若存在间隙，启用 Close Gaps 选项（STAR-CCM+的导入设置中）。

3. 自动化脚本（可选）

• Fluent可通过TUI命令导出网格：

  journal

  复 制

  /file/set-options legacy-format yes   /file/write-mesh filename.msh yes  # yes表示ASCII

• STAR-CCM+可使用宏批量导入：

  java

  复 制

  ImportManager.importMesh("path/to/file.msh");

4. 替代方案

• 通过 CGNS 或 ANSYS CFX 格式中转（需双方软件支持）。

• 使用 Fluent Meshing 直接输出STAR-CCM+兼容格式（需许可证支持）。
