动力电池热管理核心技术：导热路径规划、界面材料选型与典型案例拆解

一、导热路径规划的核心技术背景

在新能源汽车产业快速发展的背景下，电池热管理已成为影响动力电池安全性、寿命及性能的核心技术领域。导热路径规划的本质是通过热传导路径优化，实现电芯产热的高效导出与均匀分布，避免局部过热导致的热失控风险，同时兼顾低温环境下的加热效率。

• 关键挑战

  ：

1. 电芯产热特性

   ：高能量密度电芯（如 NCM811）在快充或高功率输出时产热速率可达5-10 W/cm³，远超传统电池，需短路径、低热阻的导热设计。

2. 材料兼容性

   ：导热界面材料（TIM）需同时满足绝缘性（击穿电压＞5kV）、耐老化性（寿命周期内导热系数衰减＜10%）及可加工性（厚度公差 ±5μm）。

3. 结构集成度

   ：随着 CTP（Cell to Pack）、CTC（Cell to Chassis）技术普及，模组层级减少，导热路径从 “电芯→模组→水冷板” 简化为 “电芯→冷板”，对界面材料的贴合精度要求提升至**±0.1mm**。

二、主流导热路径方案深度解析

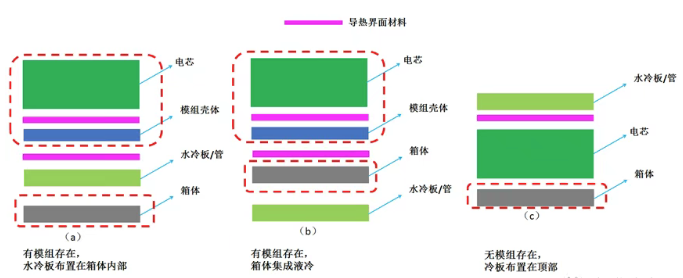

1. 模组时代方案：（a）、（b）、（f）

特点：以模组为基础单元，导热路径需跨越 “电芯→模组壳体→水冷板” 多层界面，热阻较高（典型值 0.5-1.0 K/W），但结构可靠性成熟。

• 方案（a）

  ：

• 技术细节

  ：模组壳体采用铝合金（导热系数 180 W/mK）或复合材料（导热系数 5-10 W/mK），TIM 分别选用导热硅脂（厚度 0.1-0.3mm，导热系数 2-5 W/mK）和导热垫（厚度 1-3mm，导热系数 3-6 W/mK）。

• 案例延伸

  ：通用 Bolt EV 采用 **“L 型” 水冷板 **，环绕模组两侧，配合底部导热垫，使电芯温差控制在 ±2℃以内。

• 方案（b）

  ：

• 创新点

  ：将水冷板集成于箱体底部，减少模组与箱体间的装配间隙，热阻降低约 20%。IPace 的液冷系统通过微通道设计（通道宽度 1-2mm），使冷却液流速提升至 2m/s，强化对流换热。

• 方案（f）

  ：

• 局限性

  ：无 TIM 设计依赖冷板与模组的机械压紧（压力＞50kPa），长期振动可能导致接触界面松动，热阻增加 30%-50%。BMW i3 通过弹簧式支撑结构缓解此问题，但增加了结构复杂度。

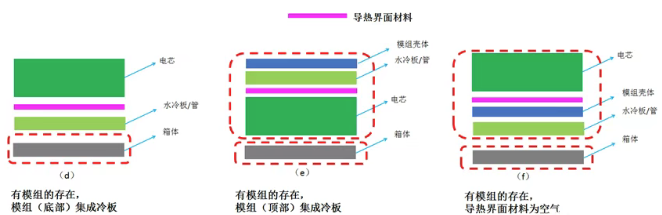

2. 去模组化方案：（c）、（d）、（e）

特点：取消模组层级，电芯直接与冷板接触，热阻可降至 0.2-0.5 K/W，但对电芯一致性要求极高（高度公差＜±0.3mm）。

• 方案（c）（BYD CTP）

  ：

• 技术突破

  ：采用 **“刀片电池”（长薄型电芯），顶部冷板集成均热板（Vapor Chamber，导热系数＞10000 W/mK）**，实现 200mm 长度电芯的温度均匀性（温差＜1.5℃）。

• 工艺创新

  ：通过真空灌胶技术填充电芯与冷板间隙，消除空气层（空气热阻约 100 K/W），同时提升结构强度。


• 方案（d）（特斯拉无底板模组）

  ：

• 圆柱电芯方案

  ：Model 3/Y 采用蛇形水冷管 + 导热结构胶，胶层厚度控制在 0.2mm 以内，导热系数达 4 W/mK，同时兼具固定电芯的功能。

• 方形电芯方案

  ：BMW ix 的 Pris matic 电芯直接焊接于铝制冷板，通过 ** 摩擦搅拌焊（FSW）** 工艺实现 0.1mm 级贴合，热响应时间缩短至 5 秒以内。

• 方案（e）（奔驰 EQC 模组集成冷板）

  ：

• 模块化设计

  ：冷板与模组框架一体化成型，采用微通道钎焊技术（通道密度＞20 通道 /m），冷却液流量可达 5L/min，适合高功率密度场景（如持续快充）。

三、未来技术趋势与挑战

1. 材料创新

• 相变材料（PCM）应用

  ：如石蜡基 PCM（熔点 40-60℃）与 TIM 复合，在快充时吸收潜热（200-300 kJ/kg），抑制温度骤升。宁德时代 CTP 3.0 麒麟电池已试点 PCM + 液冷组合方案。

• 石墨烯导热膜

  ：导热系数＞1500 W/mK，厚度可至 50μm，适用于超薄空间（如 4680 电芯侧面导热），但成本较传统硅脂高 5-8 倍。

2. 结构设计革新

• 3D 立体导热路径

  ：如松下 4680 电池采用 **“轴向 + 径向” 双路径导热 **，顶部铝帽导出电芯轴向热量，侧面陶瓷涂层传递径向热量，热阻降低 40%。

• 智能化热管理

  ：集成 ** 分布式温度传感器（精度 ±0.1℃）** 与 AI 算法，实时调整冷却液流量（调节范围 20%-100%），如比亚迪 DiPilot 4.0 的热管理系统可预测驾驶场景（如高速 / 拥堵），提前优化导热路径。

3. 可持续性挑战

• 无氟环保材料

  ：欧盟《新电池法》要求 2030 年起禁用 PFAS 类导热液，推动水基冷却液（冰点 - 40℃）和植物油基 TIM的应用。

• 回收兼容性

  ：模块化导热结构（如卡扣式冷板）可提升电池拆解效率，TIM 需采用热可逆粘接技术（加热至 80℃可剥离），减少材料浪费。

四、典型案例对比：从模组到 CTC 的演进

五、总结

电池导热路径设计是材料、结构、热物理多学科融合的系统工程，其发展脉络从 “模组化多层传导” 向 “去模组化直接接触” 演进，核心目标是降低热阻、提升集成度、平衡成本与性能。未来，随着固态电池、800V 高压平台的普及，导热路径可能进一步与电池结构深度融合（如电芯 - 冷板一体化铸造），同时智能化热管理系统将成为差异化竞争的关键赛道。
