一年又过去了,春天又到了,又到了蠢蠢欲动的季节了,招聘旺季又要来了。
那么当下射频工程师想在市场立于不败之地,需要掌握哪些技能呢?
首先先分析一下射频工程师的当下现状。当下集成度越来越高,在公网领域,除了做RRU的,手机、small cell都处于调bug阶段,对于系统没什么认知。
由于地域原因,笔者所在城市从事公网的射频工程师都是做手机和小站的,通过面试发现大部分射频工程师对系统毫无概念,对指标分析也是无从说起,更多的是仅知道电路结构,测试方法debug。
专网领域集成度相对而言低很多,军用通信,雷达,电子对抗等等,在这个行业的射频工程师专业度相对而言要高一些,毕竟都要手工调试。
但是也存在一些问题,大部分人只知道自己所从事的模块,对其他模块认知也不深。
受限于笔者接触面(大牛都不出来)
综上来分析,射频工程师需要具备以下技能。
电磁场理论,有基本概念。
微波网络模型,了解s参数,知道电磁场和电路两种模型如何转换。
传输线理论。
射频电路,理解各分立器件的电路功能与特性。
测试方法,主要仪器的使用方法。仪器包括频谱仪、信号源、功率计、矢量网络分析仪等。
仿真软件的使用方法。可以降低工作难度。
仔细阅读供应商提供的管子或芯片资料,掌握其特性。

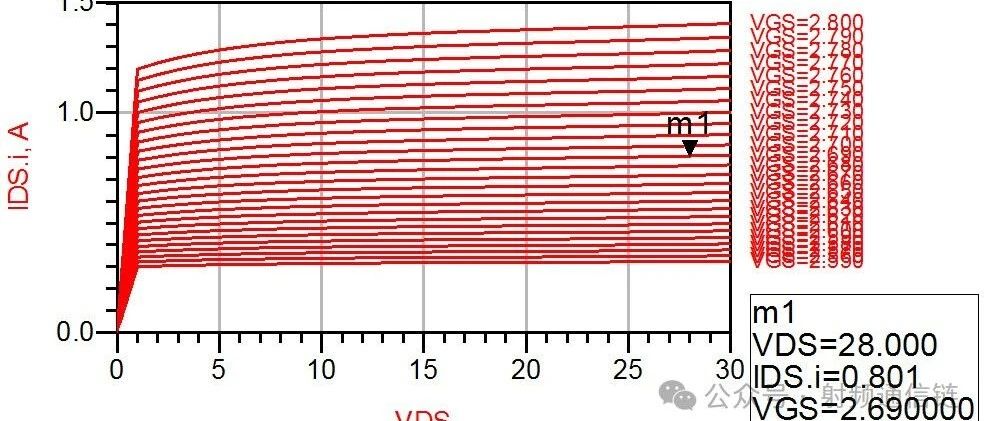

射频专业知识是基础,做功放的就需要对三阶互调、记忆效应、1dB压缩点、管芯材料特性等掌握的很清楚。因为这是立生之本。
当下集成度越来越高,通信也在向MIMO方向发展一去不回头,射频电路的设计越来越趋向于小功率设计,进一步压缩射频工程师的生存区间。以前有专门做锁相环的,现在也不见了。
射频工程师想要拓展生存区间就需要向系统工程师方向发展。
不在局限于专一的模块,打通上下游,指标串起来看。

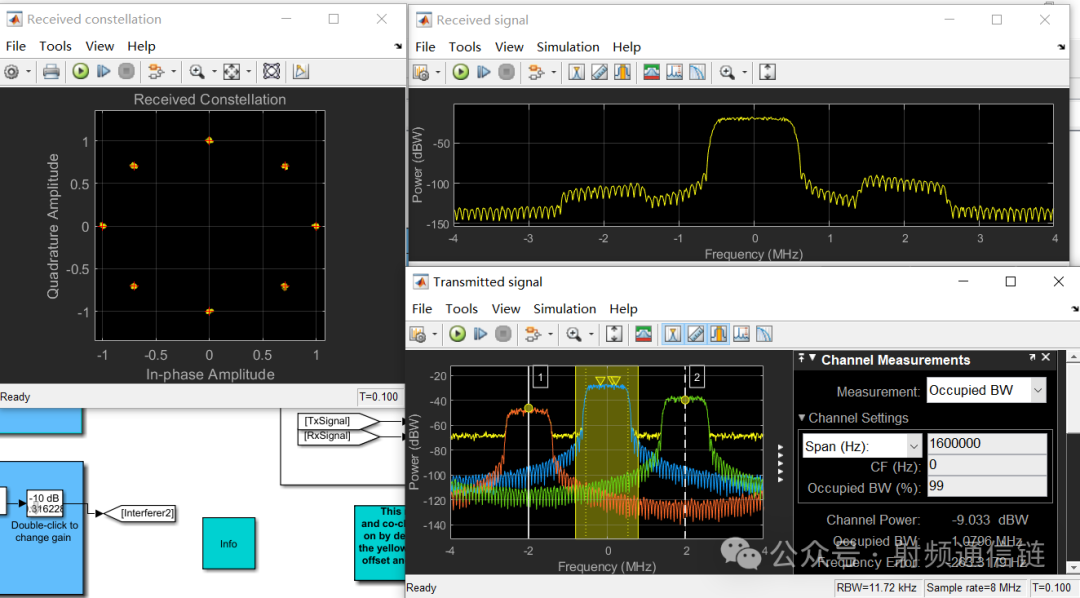

分析工具用起来。
ADC与系统的关系学起来。
要做就做专业的。
以前调个锁相环,需要一个驱动工程师写程序,现在很多都集成了,射频工程师也可以尝试着有些工作自己做,比如说集成芯片的驱动配置,先配个ADF4350
再配个ADL5375
最后再配个AD9361
自己玩转射频芯片
总结
射频这个职位这几年遇冷,新进行业的人越来越少,但是对射频工程师的要求却没有降低,集成度越来越高,射频工程师最好还是不要再局限与自身的一亩三分地。
祝好!
