相信很多同学都和我一样，看了网上各种PCB板导入ADS教程后，觉得很繁琐，还需要借助autoCAD进行中间操作，废话不多说，这里分享以下我的仿真过程，希望对大家有帮助。

1、PCB生成ODB++文件

这里我们并不生成geber 文件，或者其他DXF DWG文件，而是选择ODB++，ODB++不仅含有元器件参数，还含有网络参数。

① 打开AD17 → file → fabrication output → ODB++ files

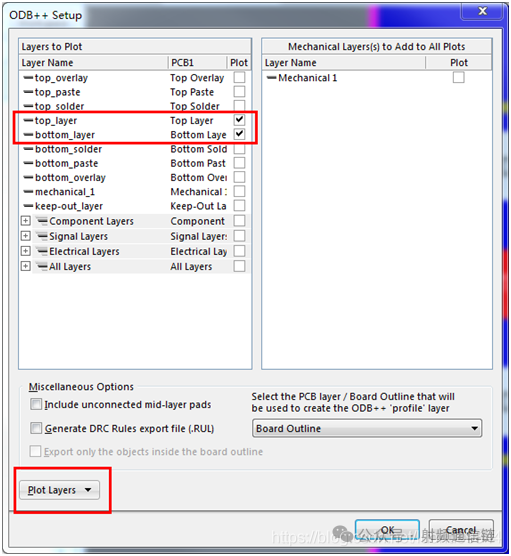

一般双面板，点击下方plot layers，选择 ALL OFF，这样就只会保留top_layer和bottom_Layer，点击ok

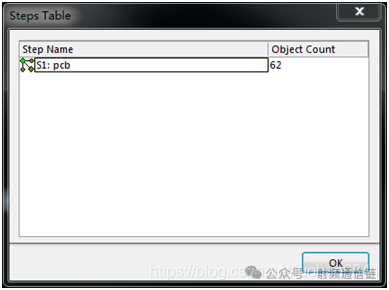

②出现以下界面，点击OK

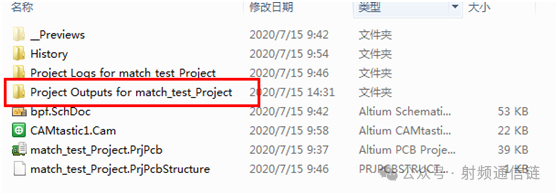

③然后就会在Project Outputs for match_test_Project出现以下文件夹

④至此，PCB版图的导出工作完成

2、版图导入ADS 创建EM model

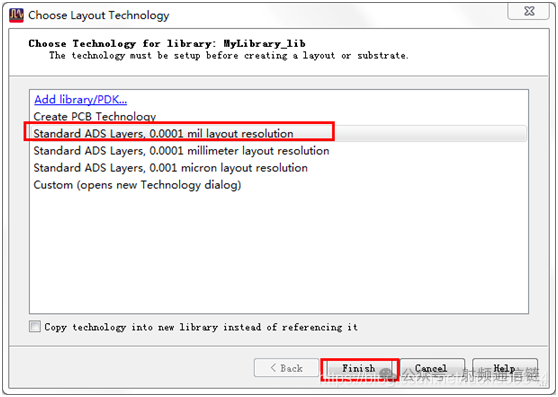

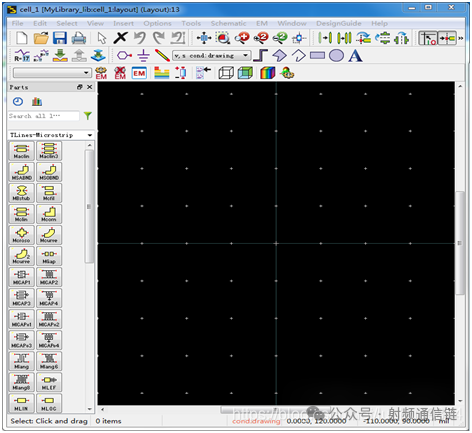

①打开ADS，新建一个workspace，新建layout，并选择mil为单位，点击finish

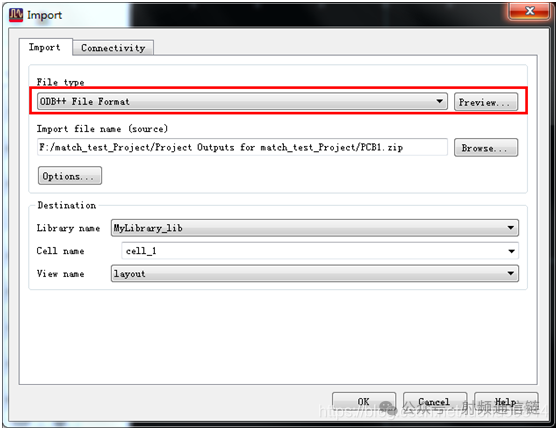

②在layout界面，点击file → import，选择ODB++ file format

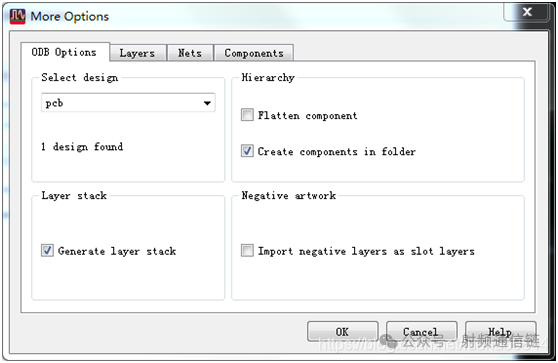

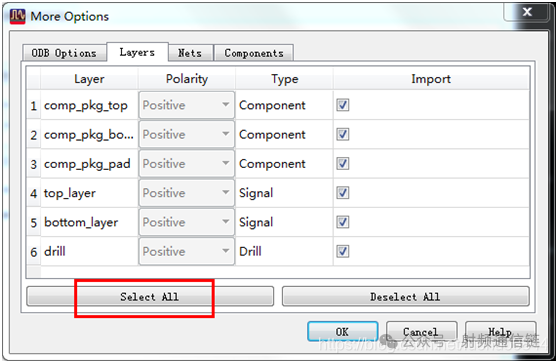

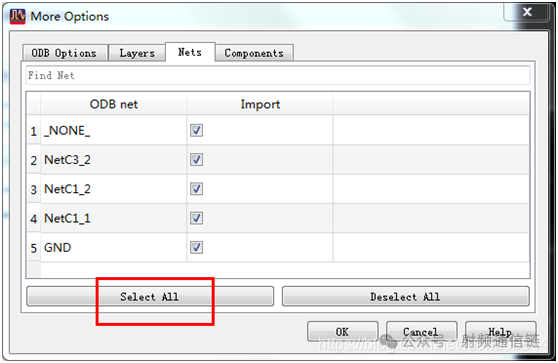

点击 option

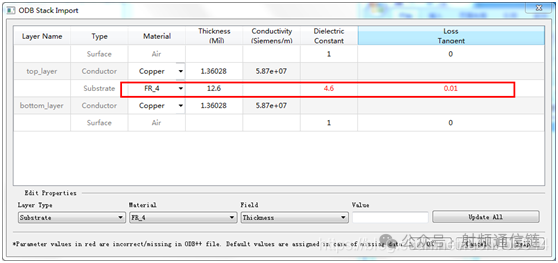

点击OK，进入叠层设置，因为ODB++导入时，是两层板并且只选择了top layer和bottom layer，所以这里只有两层。填入介质厚度，介电常数DK，介质损耗角Df，点击OK。

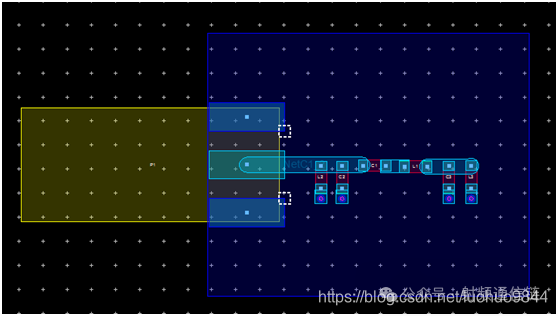

③导入后的PCB如图所示。

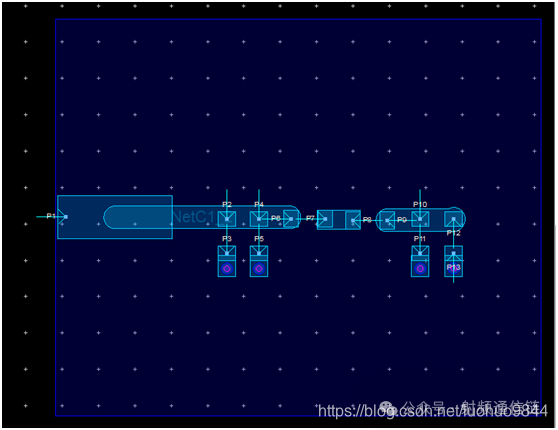

此时还含有元器件，先添加port，再删除元器件，这样做的好处是，端口设置时，可以直接设置为auto即可（后面再说），得到下图。

在端口设置中，有以下几点需要注意：

1、一定要加在金属层，比如top layer或者bottom layer ==

2、加成功的port处是没有小框的；

3、在port编辑页面修改参考层，两层板一般以bottom layer为参考层

4、馈电类型：一般可以选择auto或者direct==

④进行电磁仿真设置，点击图标 EM

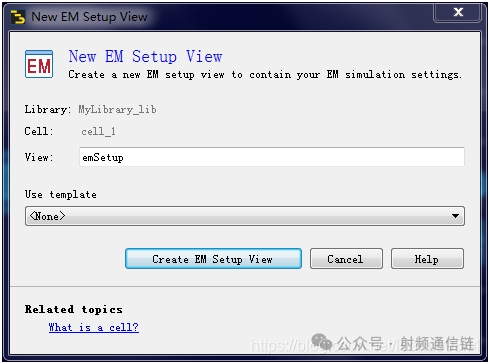

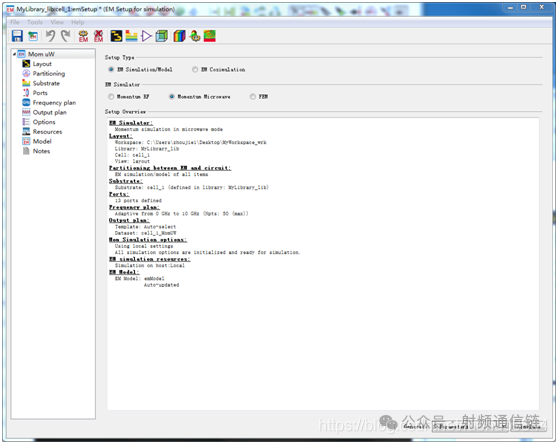

点击 Creat EM Setup View

仿真器选择Momentum RF，这样加快仿真速度，如果对精度要求高，可以选择Momentum Microwave，或者FEM。左侧这些都是进行参数设置。

主要有以下几个：

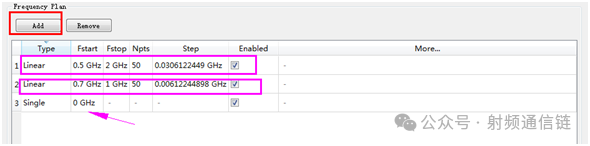

Frequency Plan，点击ADD可以添加频率范围

 type 一般选择linear

 一般可以设置多段频率扫描，可以设置粗略频率范围，比如0.5–2G，以及精细的频率范围，比如0.7~1G，如果关心DC偏置，还可以设置0 Hz的点频。

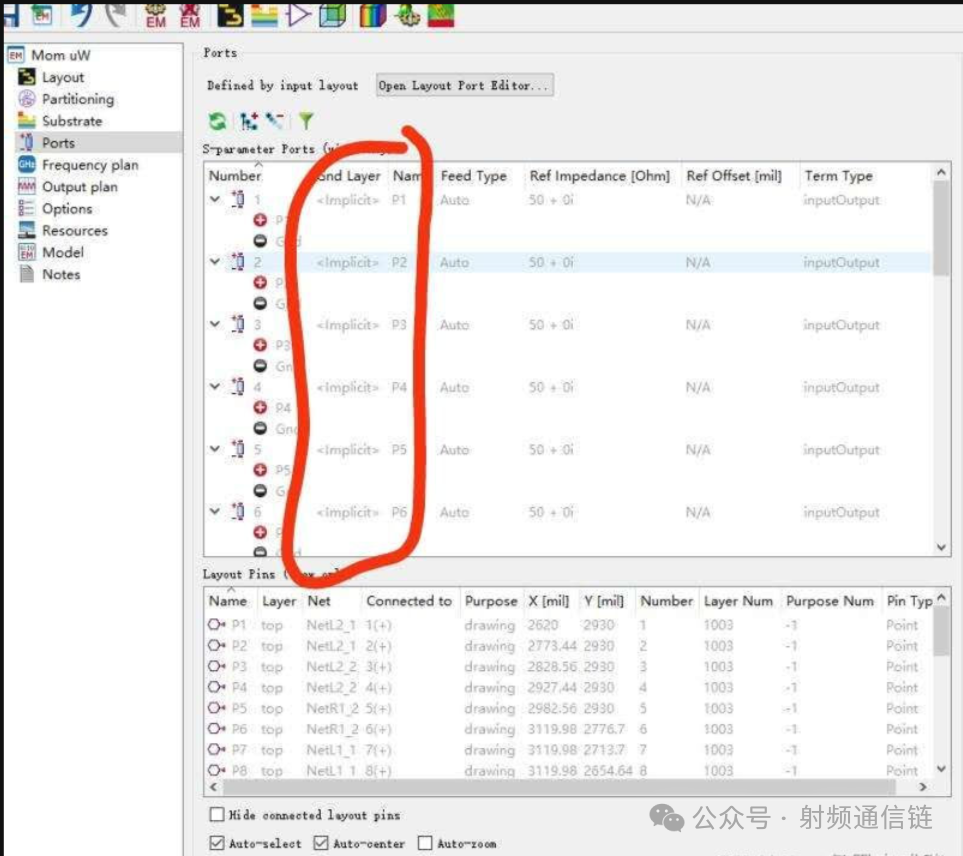

port：

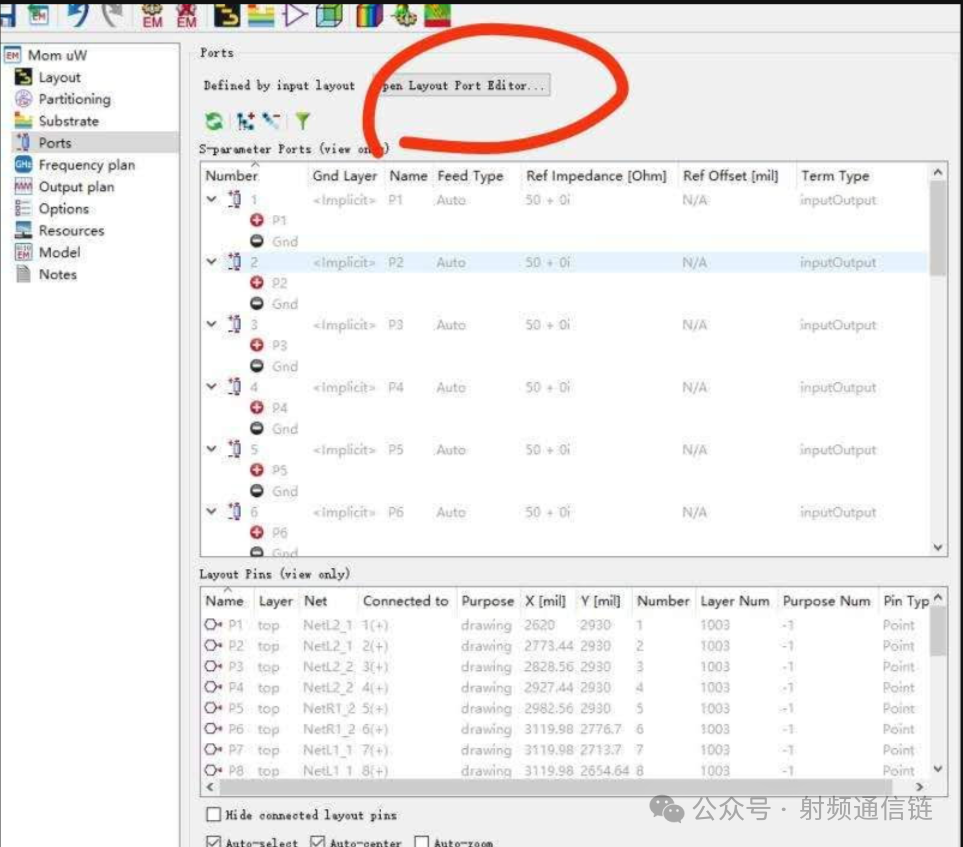

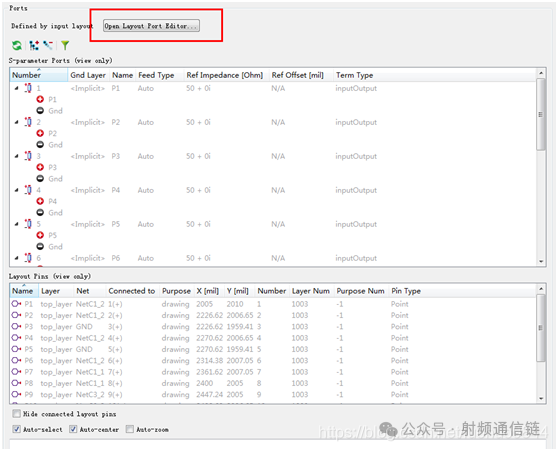

如果要编辑端口属性，可以点击Open Layout Port Editor(差分端口设置也在里面)

新增部分

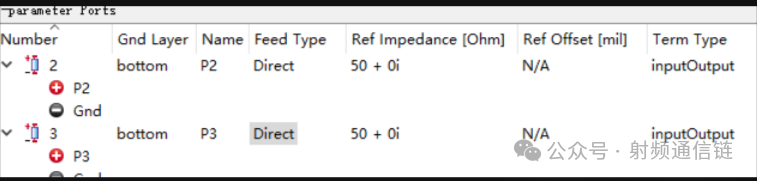

如果是两层板，且bottom layer为参考层，可将GND layer 设置为bottom layer

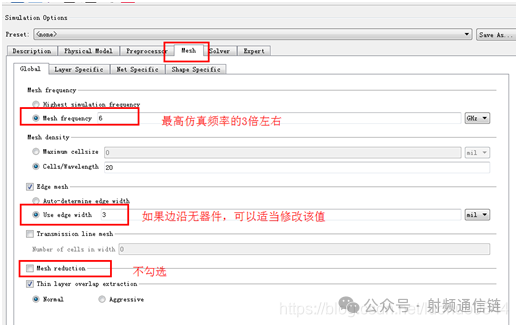

options：

其他参数可自行研究；

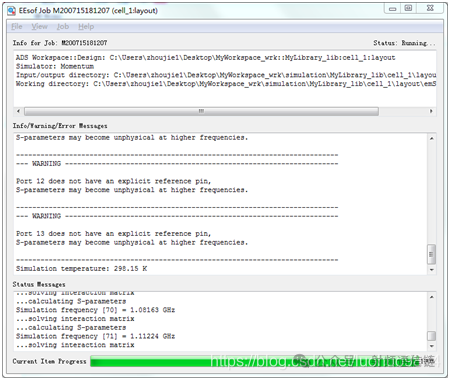

以上参数设置完成后，点击EM 进行仿真。仿真过程如下

完成仿真后，网格剖分情况

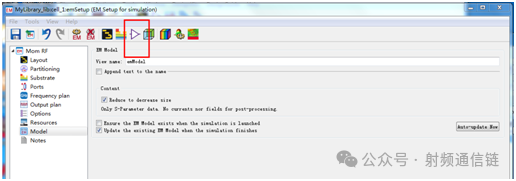

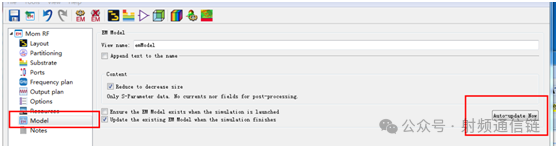

⑤仿真结束后点击auto-update now

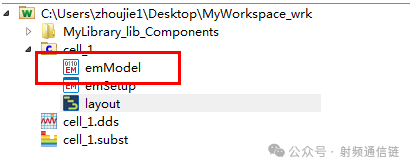

然后就会在workspace里生成一个EMmodel，原理图就可以调用了

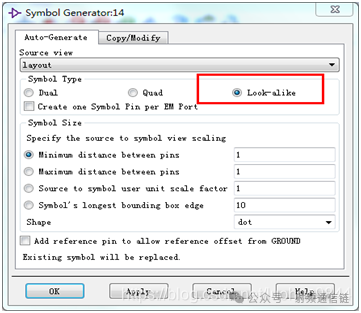

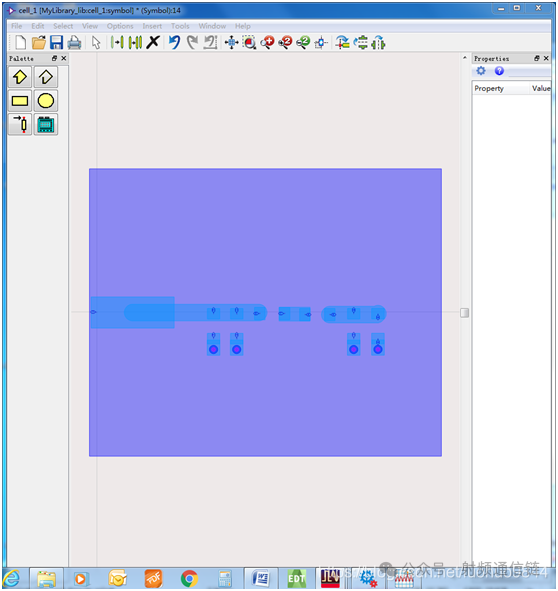

⑥在原理图调用之前，需要生成一个symbol，点击symbol的图标

点击OK,生成下图

新增部分

如何导出SNP文件？

step1：打开EM仿真结束后的.dds文件

step2：tools→data file tools→勾选 write data file from dataset → 选择touchstone → 选择S →选择“xxx_momUW”

step3 :点击write to file

3、调用EM model进行原理图仿真

①新建schematic，并将symbol拖入原理图

②在workspace界面添加村田的pdk。

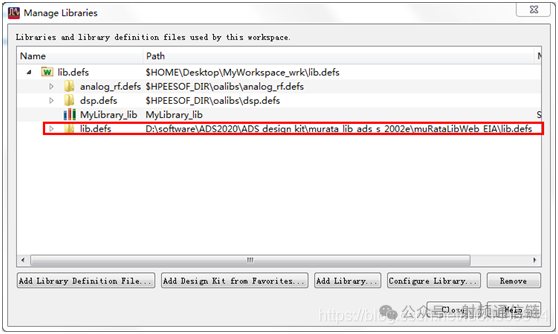

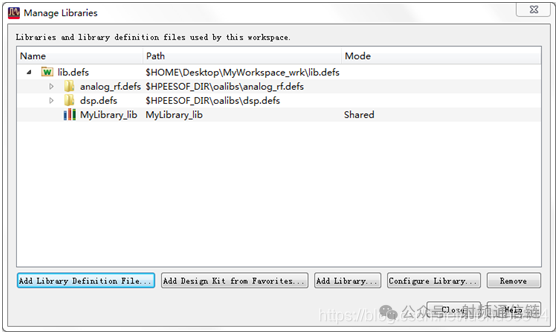

Design kits → manage library

点击 add library definition file

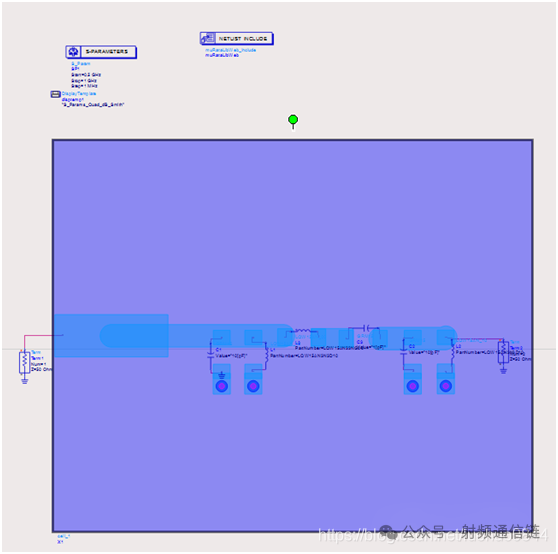

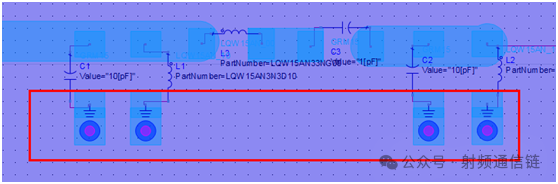

③回到原理图界面，添加村田的电感、电容，端口，S参数控件，并连好线；

(注：每个都放置GND，只放一个和放4个对结果影响很大)

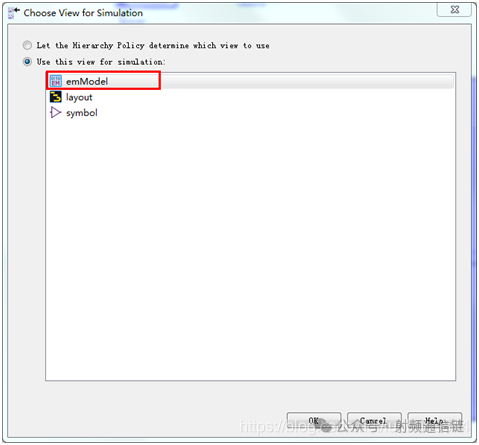

选中model，点击

点击OK，点击仿真按钮

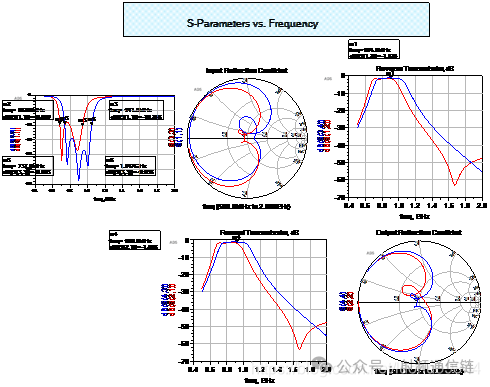

④查看仿真结果，这里我们对比不考虑版图时情况。

从结果我们看到，BPF的频率偏了，并在我们想要的频带内损耗差不多。（蓝线是理想的，红线是我们采用EM model仿真出来的结果）

4、如何导出S参数文件用于第三方软件的仿真

1、找到EM仿真结束后的.dds文件

2、点击tools→ data file tools → 勾选 write data file from dataset → 选择 touchstone →选择 “S” → 选择“xxx——momUW” → 点击write to file
