射频实用计算小工具分享

10天前浏览12

射频知识多,理论多,公式多,公式复杂的,计算也很繁琐,所以掌握一些小工具对射频学习和设计有很大的帮助。下面就来列举一下射频计算的小工具。

1.APPCAD

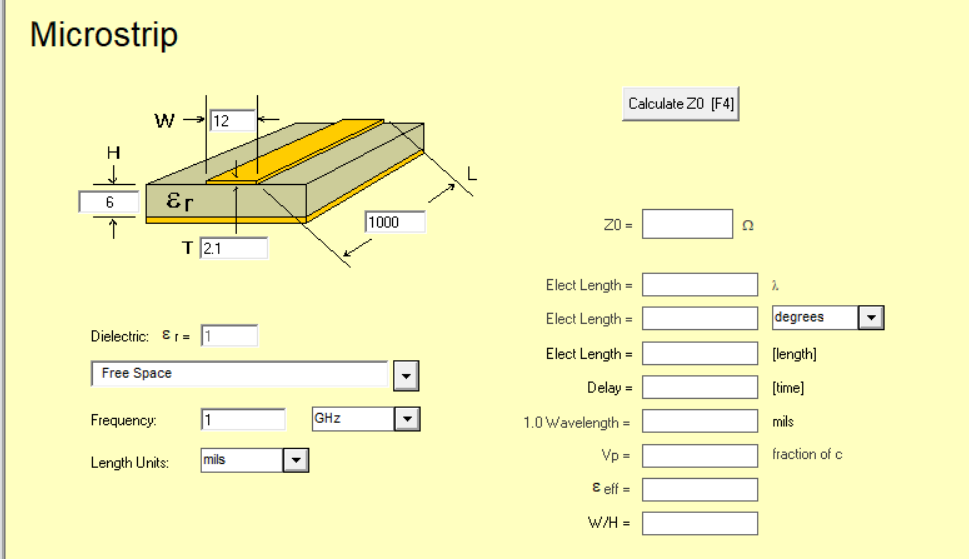

APPCAD是avago的一个集成计算小工具,功能比较多。可以计算PCB板厚和阻抗

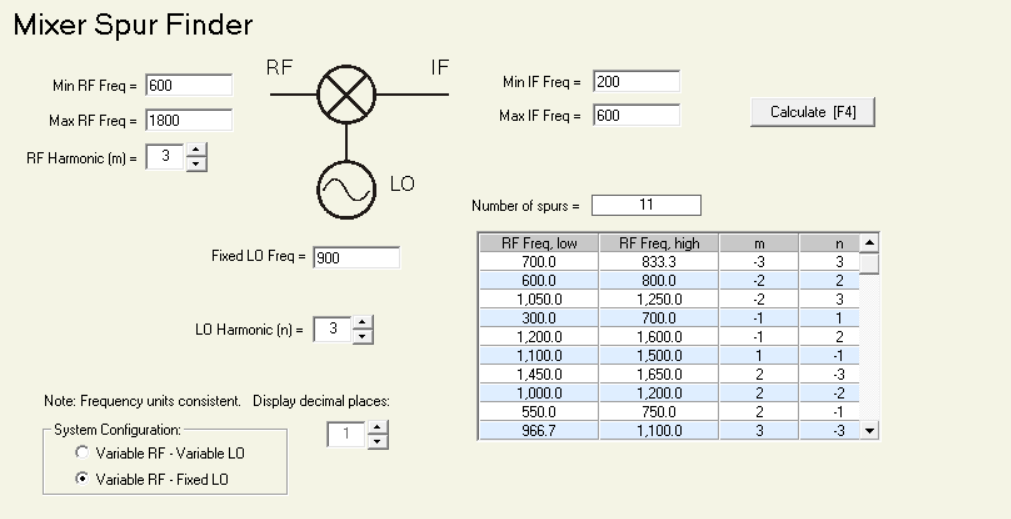

也可以初步仿真混频杂散

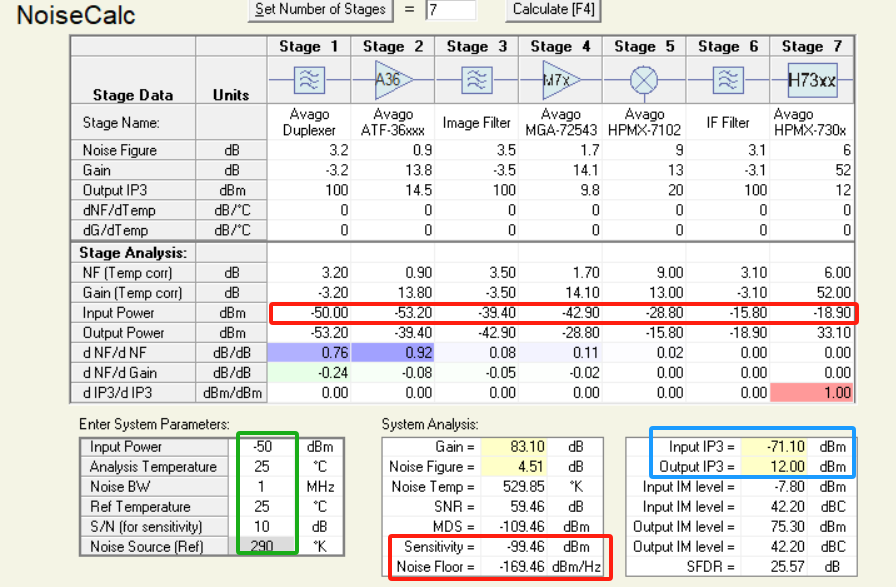

当然了,我们用的最多的就是仿真接收机的小信号系统,仿真接收机的NF,灵敏度,也可以根据系统的增益和IP3仿真系统AGC的控制范围。

2.功率换算

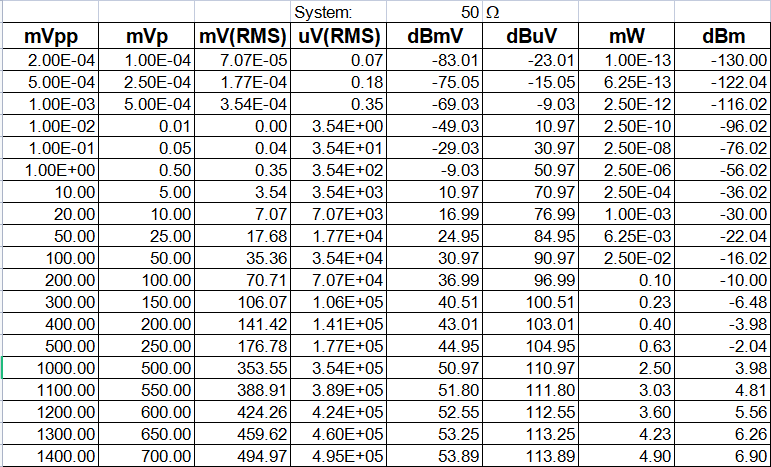

射频的功率有多种表达方式,有dBm,dBmV,W,V(rms),V(vpp),dBV,这里做成了一个表格方便随时获取结果。

3.驻波比、反射系数、传输效率

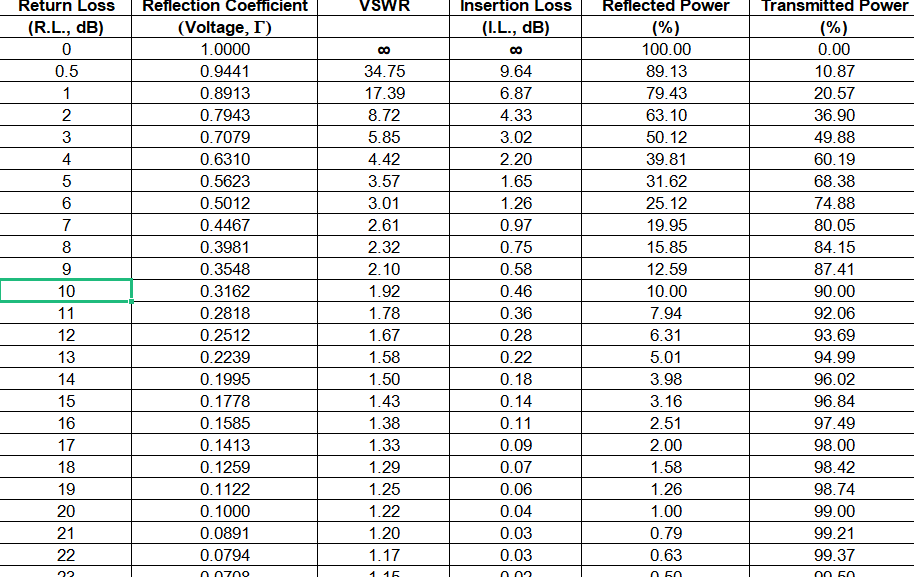

我们都知道,射频设计需要匹配,匹配的目标是最大功率传输(最小噪声系数),在做设计的时候我们都是根据矢网的反射系数来调试,那么为什么我们回波损耗一般都做到-10以下呢?换算传输效率是多少?可以根据下面的表格进行换算对比(表格在最后获取)

4.相位噪声累加、相位噪声的抖动换算

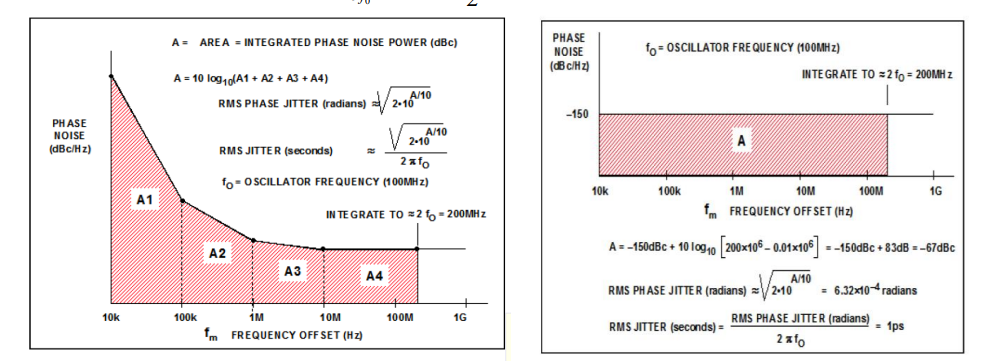

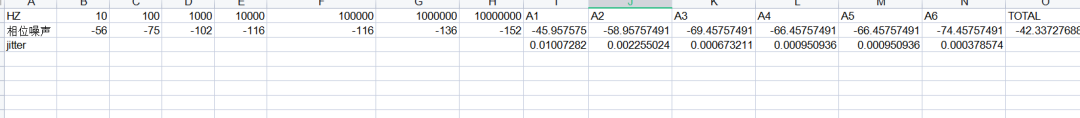

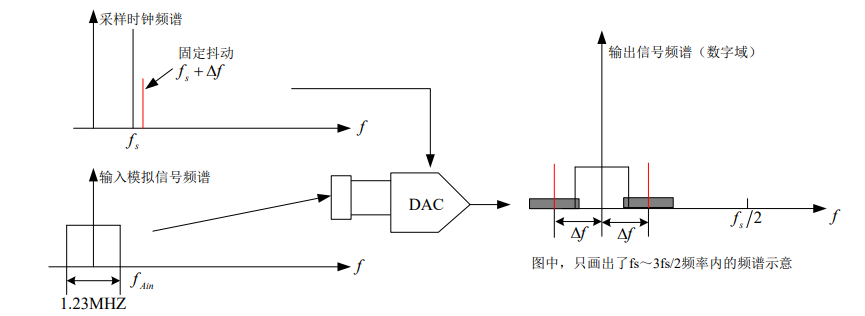

相位噪声是射频系统的核心指标,锁相环通常用相位噪声来表示,在ADC/DAC中往往不是用相噪而是用抖动的形式来体现,他们之间如何换算?





5.DAC电流换算dBm

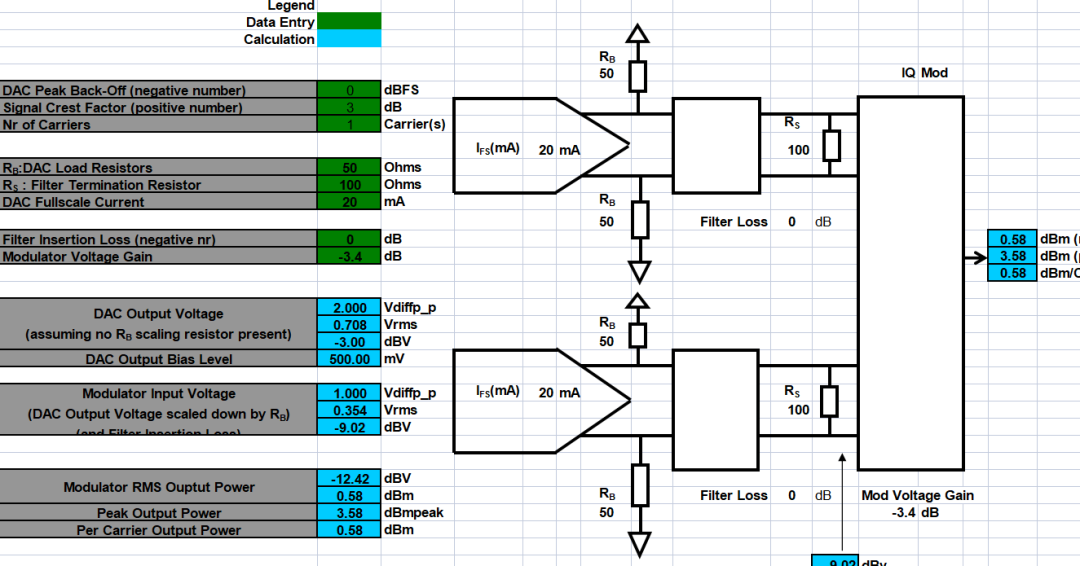

DAC转换是射频发射电路的起始,DAC和调制器匹配换算功率如何换算?可以根据下面表格数据换算。



祝好!
