ADC是如何影响EVM指标的

12小时前浏览0

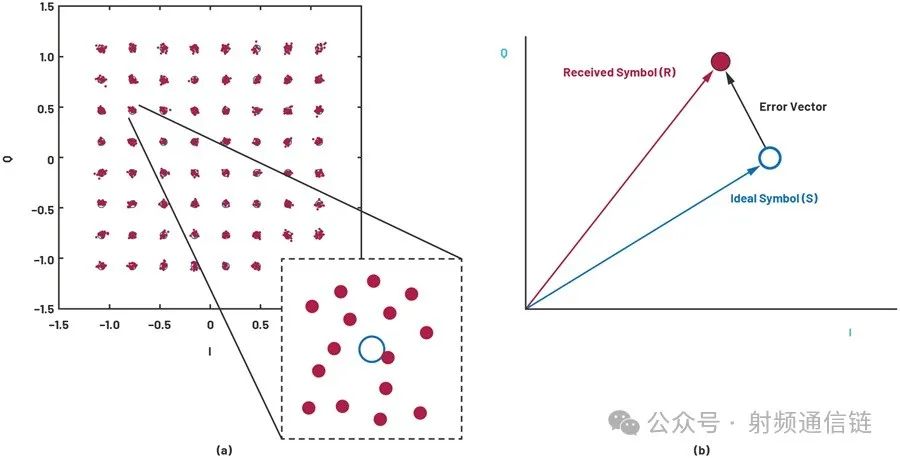

EVM是量化系统中所有信号综合损害的简单指标。采用数字调制的器件经常定义这个指标,可通过同相(I)和正交(Q)矢量图(也称为星座图)来表示。

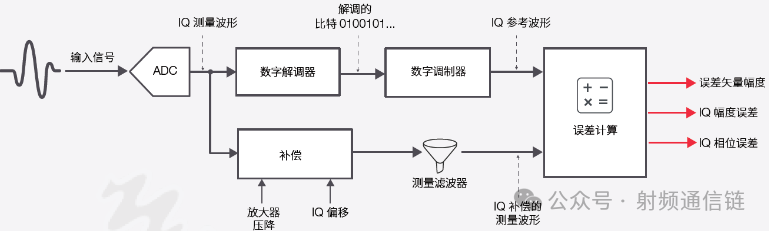

一般来说,计算EVM的方式是针对每个接收信号找到理想星座位置。通过计算接收信号的位置与其最接近的理想星座位置之间的所有误差矢量幅度的均方根(rms),可得出器件的EVM值。

EVM与给定系统的误码率(BER)密切相关。当接收信号远离目标星座点时,它们落入另一星座点判定边界内的概率会随之而增加。这会使BER变大。进而造成丢包误码的情况出现。

说到对EVM的影响,工程师第一个想到的就是功放。

那么ADC对EVM有没有影响呢?有影响是怎么产生的?

要了解ADC对EVM的影响,需要先知道他们之间的工作原理和联系。

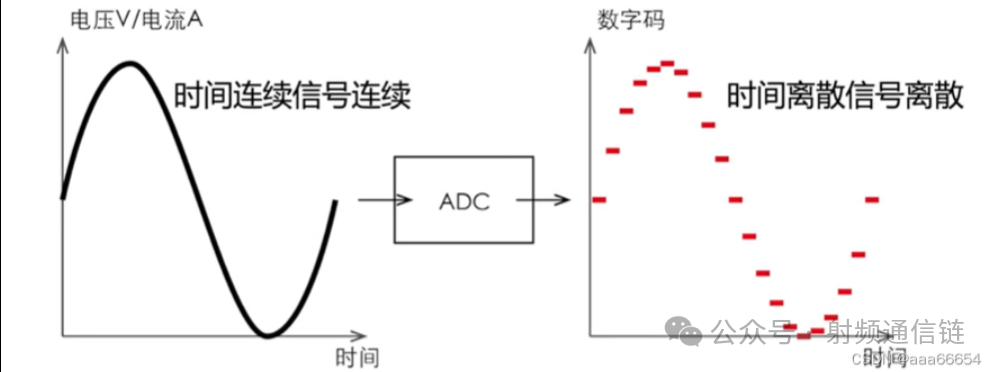

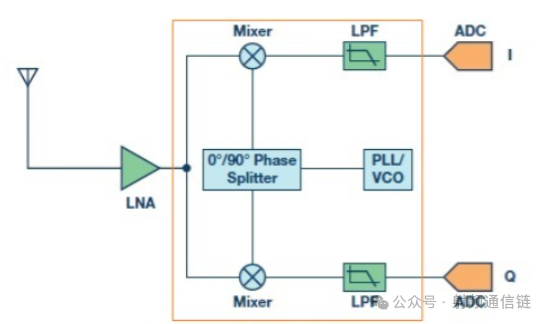

信号经过前端射频链路的放大、抑制、变频,然后送给ADC采样,给ADC的是一个模拟量,ADC输出的是一个数字量。



ADC把模拟量变为数字量的过程中会出现采样误差。

ADC的在转换的过程中分为两种指标:

静态指标

静态指标主要反映ADC在静止状态下的性能,常见的静态指标包括:

分辨率:表示ADC能够分辨的最小电压变化,通常以位数(如8位、10位、12位等)表示。分辨率越高,ADC能表示的电压级别越多,量化噪声越小。

失调误差(Offset Error):指ADC输出的数字值与实际输入信号的偏差。

增益误差(Gain Error):表示ADC输出的增益与理想增益之间的差异。

微分非线性(DNL):描述相邻输出码之间的实际电压差与理想电压差(1 LSB)之间的偏差。DNL越接近0,表示线性度越好。

积分非线性(INL):描述ADC输出的实际量化值与理想量化值之间的最大偏差。INL是DNL的累加。

单调性:确保ADC的输出随着输入信号的增加而单调增加,避免出现丢码现象。

总结一句话就是:模拟转数字的过程中由于位数有限的原因产生了误差。

上述的静态指标误差会影响动态指标,最终影响了ADC的动态范围。

动态指标

动态指标描述的是ADC性能随着信号频率变化而变化的特征,包括:

信噪比(SNR, Signal-to-Noise Ratio):信号功率与噪声功率的比,或者说信号均方根电压与噪声均方根电压的比值。

总谐波失真(THD, Total Harmonic Distortion):信号的均方根值与谐波的平方和根的平均值之比(通常算高5个谐波)。

信噪失真比(SNDR, Signal-to-Noise-and-Distortion Ratio)或SINAD(Signal-to-Noise and Distortion Ratio):信号+噪声+谐波的功率与谐波+噪声的功率比值。SINAD很好地反映了ADC的整体动态性能,因为它包括所有构成噪声和失真的成分。

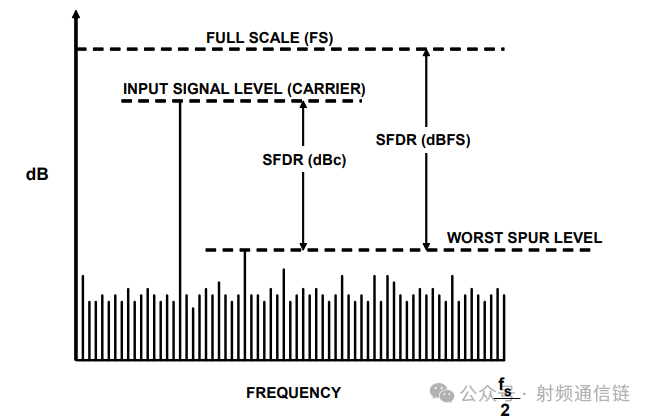

无杂散动态范围(SFDR, Spurious-free Dynamic Range):信号的均方根值与最差杂散信号的均方根值的比值,无论它在频谱的哪个位置。

有效位数(ENOB, Effective Number Of Bits):综合考虑了ADC的非理想特性后,实际能够提供的位数。

THD+N(Total Harmonic Distortion plus Noise):信号的均方根值与谐波的平方和根加上所有噪声分量(不包括直流电流)的平均值的比值。

SNR就是SNR=6.02N+1.76

需要明白SNR与SINDA之间的关系,SINAD所有构成噪声和失真的成分,所以SINDA比SNR差

ENOB=SINDA-1.76/6.02

这也就是我们常说的有效位数和实际位数之间的关系

在EVM的计算公式中EVM和SNR之间可以相互转换。在某些情况下,

SNR≈-20log10(EVM)

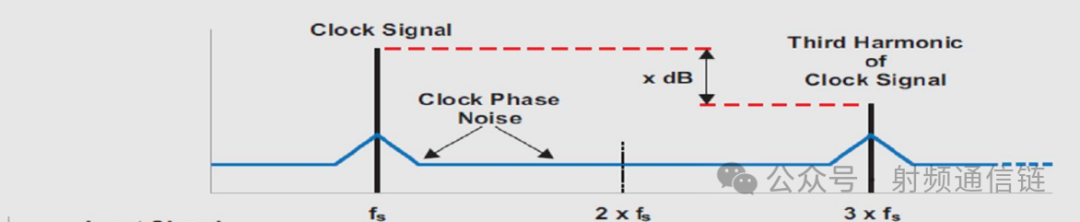

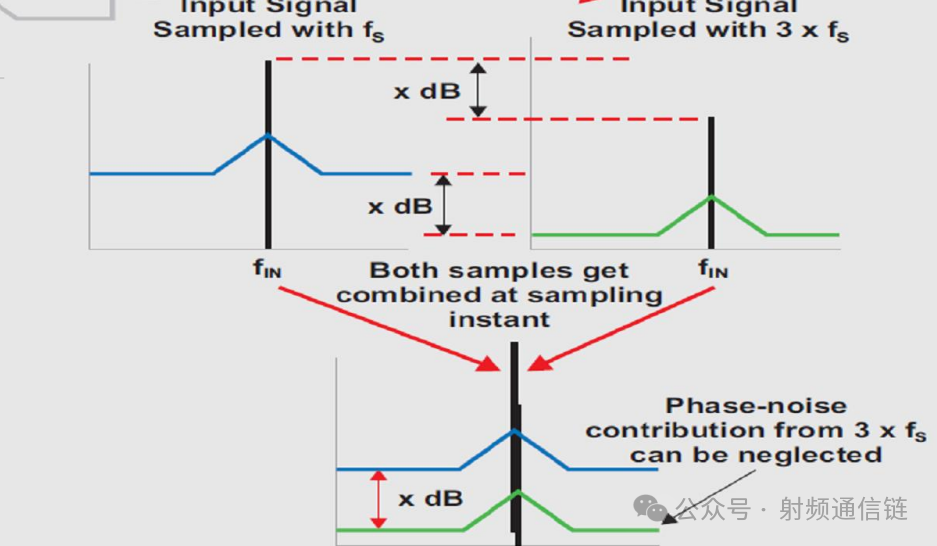

ADC除了有效位数的SNR,同时ADC是一个时钟输入参考器件,会引入类似相位噪声一样的噪声-称之为ADC的抖动

采样时钟抖动 (Tj) 是由时钟源 (Tjclk) 和内部 ADC 孔径抖动 (Tjapt) 产生的抖动的组合:

如果参考时钟的相位噪声小于SNR,那么

EVM≈10^(-SNR/20)

如果参考时钟的相位噪声高于SNR,那么需要将参考时钟的相噪考虑进去。

抖动的组合

TJ=2+Tjcl2

抖动的信噪比

SNRjitter-20log(2πfTj)

SNR=SNRjitter+SNRadc

EVM≈10^(-SNR/20)


来源:射频通信链
Sinda非线性通信UM
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2025-07-28
最近编辑:12小时前
匹诺曹
签名征集中
获赞 6粉丝 39文章 374课程 0
点赞
收藏
作者推荐

什么是阻抗匹配

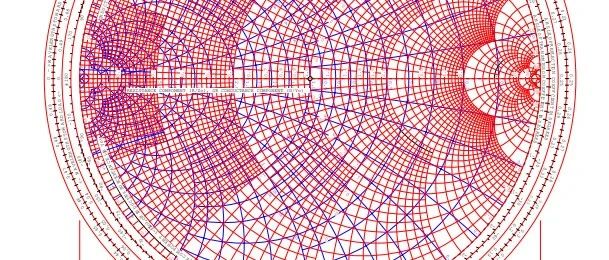

射频入门第一课就是学习匹配设计,那么什么是阻抗匹配?为什么要做阻抗匹配?阻抗匹配的背景在做电路设计时,不管是硬件还是射频,我们的阻抗设计目标都是50Ohm,同轴电缆由两个同心圆柱导体组成,内导体和外导体之间由介电材料隔开。同轴电缆传输的主模式是横电磁波(TEM波),这种模式下电磁场完全被限制在电缆内部,没有辐射损耗。同轴线的最大功率容量: P==同轴线的传输损耗Loss=εr是同轴内介质的相对介电常数;Tanδ是介质损耗角正切角Z=29.6578Ohm时,功率容量最大。当阻抗Z=76.3779Ohm时,同轴线的损耗最小。那么为了得到一个较理想的功率容量,又使得损耗可以接受,取这两个特殊阻抗的中间为标准值Z0=(29.6578+76.3779)/2= 53.0178 Ohm。简便起见,取Z0=50Ohm什么是阻抗匹配工程上设定50Ohm为最佳传输阻抗,此时功率传输最大,损耗最小。最最理想模型当然是希望Source端的输出阻抗为50欧姆,传输线的阻抗为50欧姆,Load端的输入阻抗也是50欧姆,一路50欧姆下去,这是最理想的。 然而实际情况是:源端阻抗不会是50ohm,负载端阻抗也不会是50ohm,而且源端和负载端都不是实阻抗,呈现容性或者感性,阻抗R+jX。在具有电阻、电感和电容的电路里,对电路中的电流所起的阻碍作用叫作阻抗。阻抗对电路的信号传输呈现损耗的现象。所以为了功率的最大传输,需要在传输线上损耗最小。满足最大功率传输的条件是共轭匹配,共轭的含义是源端阻抗Rs+jXs和负载阻抗RL+jXL满足:实部相等Rs=RL,虚部相底抵消Xs+XL=0。阻抗匹配的好处阻抗匹配的主要目的是减少信号反射和提高功率传输效率。以下是阻抗匹配的一些关键点: 减少反射:当两个阻抗不同的网络相连时,信号会在连接点产生反射,导致信号失真和功率损耗。阻抗匹配可以减少这种反射,确保信号能够顺利通过连接点。提高功率传输效率:阻抗匹配可以提高功率传输效率,使得尽可能多的功率从源传递到负载。如果源和负载之间的阻抗不匹配,部分功率会以反射的形式返回源,导致功率传输效率降低。信号完整性:阻抗匹配有助于保持信号的完整性,减少信号失真和噪声。这对于高速数字电路和射频电路尤为重要,因为这些电路对信号完整性的要求较高。阻抗匹配怎么做?计算机仿真: 由于这类软件是为不同功能设计的而不只是用于阻抗匹配,所以使用起来比较复杂。设计者必须熟悉用正确的格式输入众多的数据。设计人员还需要具有从大量的输出结果中找到有用数据的技能。另外,除非计算机是专门为这个用途制造的,否则电路仿真软件不可能预装在计算机上。手工计算: 这是一种极其繁琐的方法,因为需要用到较长的计算公式、并且被处理的数据多为复数。经验: 只有在RF领域工作过多年的人才能使用这种方法。总之,它只适合于资深的专家。史密斯圆图:看图作画。 史密斯圆图是由很多圆周交织在一起的一个图。正确的使用它,可以在不作任何计算的前提下得到一个表面上看非常复杂的系统的匹配阻抗,唯一需要作的就是沿着圆周线读取并跟踪数据。在史密斯图上找到负载阻抗的位置,工程师可以确定需要添加的电感或电容元件,以调整阻抗,使其与源阻抗或传输线的特性阻抗匹配。 实际调试中,工程师也可以将矢网的smith圆图调出来根据实际的圆图情况调整绕圆的方式和方法。总之,阻抗匹配对于确保射频电路的性能、效率和可靠性至关重要。在设计射频电路时,工程师需要仔细考虑阻抗匹配,以实现最佳的设计效果。 来源:射频通信链
