宽带匹配与 窄带匹配

11小时前浏览1
在射频(RF)系统设计中,阻抗匹配是确保信号高效传输的核心技术。无论是无线通信、雷达系统还是测试仪器,匹配网络的性能直接影响信号质量、功率效率及系统稳定性。然而,实际应用中对频率覆盖范围的需求差异巨大:窄带匹配聚焦于单一频点的极致效率,而宽带匹配则需在宽频谱内保持稳定性能。本文将从原理、设计方法到应用场景,深入探讨两者的差异与联系。

1. 定义

窄带匹配:在单一频率或极窄频段内实现阻抗匹配,确保信号高效传输。

宽带匹配:在较宽频段内(如多个倍频程)保持阻抗匹配,适应宽频谱需求。

2. 核心区别

特性

窄带匹配

宽带匹配

带宽

窄(如单频点或小范围)

宽(覆盖多频段或宽频带)

设计复杂度

简单(LC网络、单节匹配)

复杂(多级结构、分布式元件)

频率响应

中心频率附近性能优异,边缘下降

宽频带内较平坦,但局部可能略低

Q值

高(选择性高,带宽窄)

低(带宽宽,选择性低)

元件数量

少(成本低)

多(成本高,损耗可能增加)

3. 设计方法

窄带匹配的核心目标是在单一频率或极窄频段内实现源阻抗与负载阻抗的共轭匹配(ZS=ZL∗),从而最大化功率传输并最小化反射损耗。其理论基础可简化为LC谐振电路模型,通过串联或并联谐振在目标频率点(f0)形成高阻抗或低阻抗路径。

关键参数

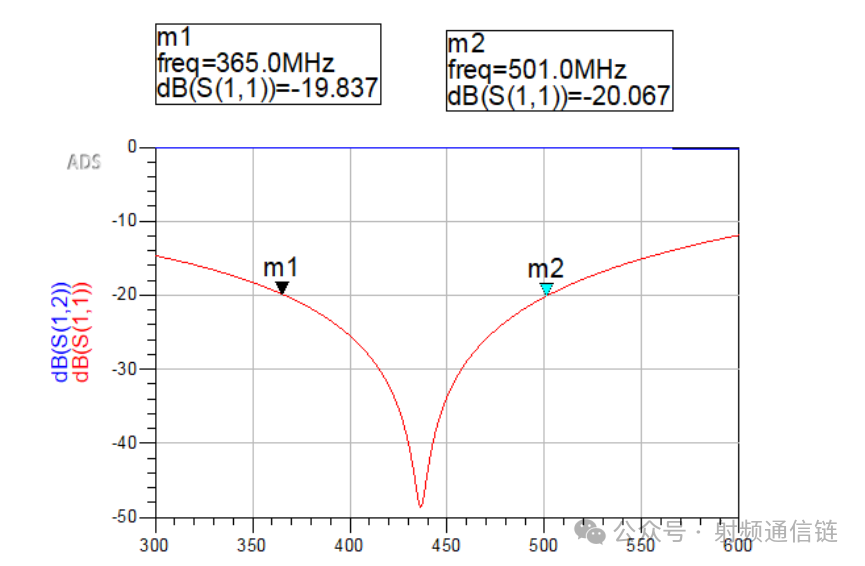

Q值(品质因数):窄带匹配电路通常具有高Q值(Q=f0/BW),表现为尖锐的谐振峰,带宽(BW)极窄。

史密斯圆图优化:通过调整电感(L)和电容(C)值,使阻抗点在圆图上沿等电阻/电导圆移动至匹配点。

单节LC匹配:最简单的L型或π型网络,通过解析公式(如L=X/ω)快速计算元件值。

谐振腔匹配:利用传输线与谐振腔的驻波特性,在特定频率实现低驻波比(VSWR)。





宽带匹配:



基本原理

宽带匹配需在多个倍频程内(如DC–6 GHz)保持低反射系数(∣Γ∣<0.1),其设计需突破单一谐振点的限制,通过多频点补偿分布式阻抗变换实现宽频覆盖。

关键挑战

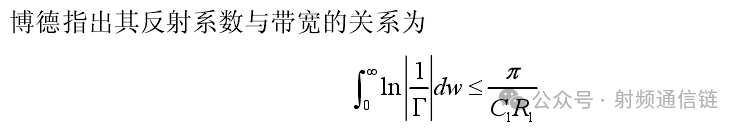

Bode-Fano极限:理论证明,宽带匹配的带宽与反射系数存在固有矛盾,需权衡带宽与匹配精度。
频率色散效应:元件寄生参数(如电感分布电容)在高频段显著影响性能。

2. 典型设计方法

多级匹配网络:级联多节LC电路(如三节切比雪夫网络),每节覆盖不同频段。

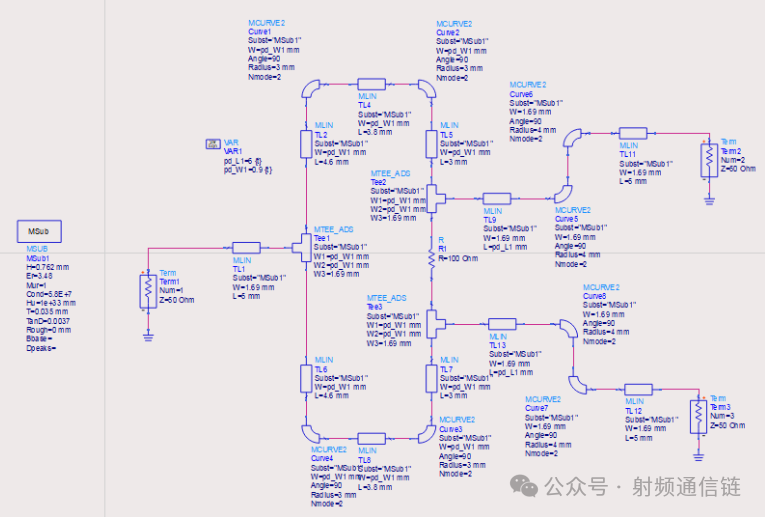

分布式匹配

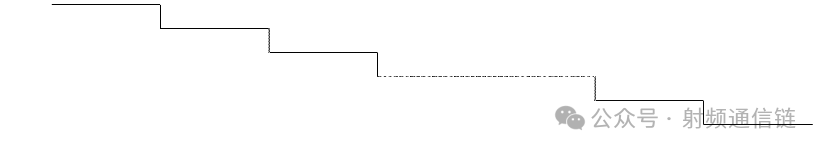

λ/4传输线:利用特性阻抗渐变的多段传输线实现宽频阻抗变换。

渐变线(Tapered Line):通过连续变化的线宽或介质参数平滑过渡阻抗。

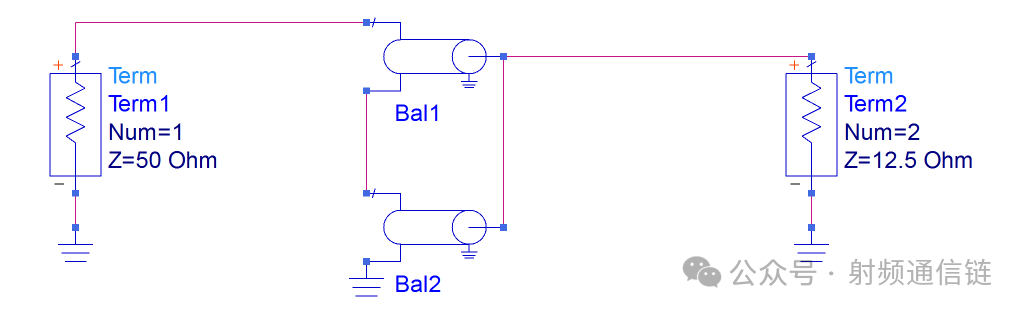

宽带变压器:磁耦合结构(如巴伦)实现低频到高频的阻抗转换





4. 应用场景

窄带匹配
固定频率系统(如FM收音机、传统对讲机)。

窄带通信标准(蓝牙2.4GHz频点、Wi-Fi单一信道)。
宽带匹配
宽带通信(5G多频段、UWB超宽带)。
雷达系统(需覆盖多个频率)。
测试仪器(如矢量网络分析仪的宽频探头)。

5. 优缺点

窄带匹配
优点:设计简单、成本低、效率高(特定频点)。
缺点:频率适应性差,环境变化易失配。
宽带匹配
优点:适应动态频率需求,系统灵活性高。
缺点:设计复杂,可能引入额外损耗和成本。

6. 折中与权衡

带宽与效率:宽带匹配需牺牲局部效率换取宽频覆盖。
寄生参数影响:宽带设计需更严格考虑元件寄生效应(如电容ESL、电感分布电容)。
实际案例:在LTE基站中,可能对主频段采用宽带匹配,而辅以窄带滤波消除干扰。

7. 进阶技术

自适应匹配:通过可调元件(变容二极管、MEMS开关)动态调整匹配网络,兼顾窄带效率与宽带适应性。
