射频器件的偏置电路
一、偏置电路的核心作用
射频器件（如放大器、混频器、振荡器）的偏置电路负责提供稳定的直流工作点，确保器件在射频信号下高效、线性地工作，同时避免直流与射频路径的相互干扰。其设计需满足以下核心目标：
稳定性：温度、电源波动时，偏置电压/电流保持恒定。
低噪声：减少偏置网络引入的附加噪声（尤其对LNA至关重要）。
射频隔离：防止射频信号泄漏到直流电源（反之亦然）。
二、常见偏置电路拓扑
1. 电阻分压偏置
结构：通过电阻分压网络设置静态工作点（VGS）。
优点：结构简单、成本低。
缺点：
温度稳定性差（电阻温漂影响偏置）。
电源抑制比（PSRR）低，易受电源噪声干扰。
适用场景：低频、低成本应用（如低增益放大器）。

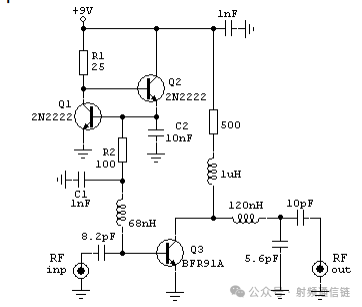

2. 有源偏置（电流镜）
结构：利用晶体管镜像电流，提供稳定偏置。
优点：
高温度稳定性（晶体管参数匹配补偿温漂）。
高PSRR，抑制电源噪声。
缺点：电路复杂，占用面积大。
适用场景：高频低噪声放大器（LNA）、功率放大器（PA）。

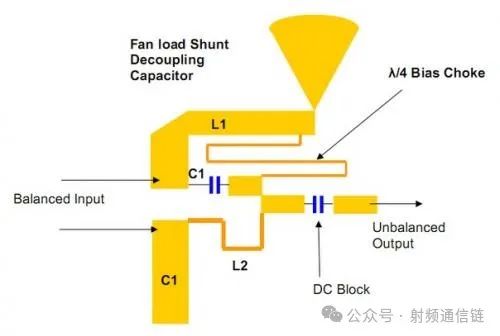

3. 电感-电容（LC）偏置网络
结构：射频扼流圈（RFC）串联电感，并联旁路电容（如图1b）。
作用：
电感阻断射频信号进入直流电源。
电容提供低阻抗射频接地路径。
设计要点：
电感自谐振频率（SRF）需高于工作频率。
电容值选择满足XC≪ZRF（如100pF@1GHz时XC≈1.6Ω）。
4. 集成偏置芯片
结构：专用偏置IC（如LMV321运放、ADL5511检波器）。
优点：
集成过压/过流保护。
支持数控调节（如I²C接口调整偏置电压）。
缺点：成本较高，灵活性受限。
适用场景：毫米波芯片、相控阵雷达T/R模块。
三、关键设计参数与计算

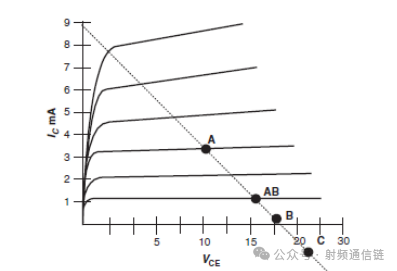

1. 静态工作点设置
场效应管（FET）：
双极型晶体管（BJT）：
2. 射频隔离度计算
偏置网络的射频阻抗需远大于器件输入阻抗：
Zbias=1/jωC+jωL≫Zin
示例：在2GHz频段，若使用10nH电感和100pF电容：
Zbias=j126Ω+(−j0.8Ω)≈j125Ω(假Zin=50Ω)
3. 噪声系数贡献
偏置电阻的热噪声（Vn=
）需最小化：
选择高阻值电阻（降低电流噪声）。
避免在敏感节点（如LNA栅极）串联大电阻。
四、设计实例：LNA偏置电路
1. 需求
器件：GaAs FET（VGS=−0.5V,IDQ=10mA）。
频率范围：1-3GHz。
噪声系数：<1dB。
2. 设计步骤
选择拓扑：有源电流镜 + LC网络。
电流镜设计：
参考电流IREF=10mA，镜像比1:1。
使用PMOS对管匹配，减小阈值电压偏差。
LC网络参数：
电感：22nH（SRF > 5GHz）。
电容：100pF（Xc ≈ 0.8Ω@1GHz）。
退耦电容：
电源端并联10μF（低频）+100nF（中频）+1nF（高频）。
五、常见问题与解决方案
问题 | 原因 | 解决方案 |
温漂导致工作点偏移 | 电阻/晶体管参数随温度变化 | 使用有源偏置（电流镜）、温度补偿电阻 |
射频信号泄漏到电源 | 偏置网络射频隔离不足 | 增加RFC电感值，优化旁路电容布局 |
电源噪声耦合 | 退耦电容选型不当或PCB布局差 | 多级退耦（10μF+100nF+100pF），缩短走线长度 |
自激振荡 | 偏置网络引入谐振点 | 选择SRF高于工作频段的电感，避免LC谐振 |
六、先进技术趋势
自适应偏置
根据输入功率动态调整偏置（如Doherty功放的动态偏置提升效率）。
单片集成偏置
在MMIC中集成偏置电路，减少寄生参数（如Qorvo的GaN-on-SiC工艺）。
光电偏置隔离
使用光耦或光纤传输偏置信号，彻底隔离射频与直流路径（用于高功率雷达）。
七、总结
射频器件的偏置电路设计需在 稳定性、噪声、隔离度 间精细权衡：
低频/低成本：电阻分压 + LC滤波。
高频/高性能：有源偏置 + 多级退耦。
关键验证：直流工作点、S参数、噪声系数仿真与实测。
通过合理选择拓扑、优化元件参数及布局，可显著提升射频系统的整体性能与可靠性。
