由于介电谐振器天线（DRA）具有重量轻、外形扁平和高辐射效率等特性备受关注。在设计矩形 DRA 时，介电波导模型（DWM）已被广泛用于确定 DRA 的谐振频率。然而，它的解涉及超越方程。因此，DRA谐振模式理论需要更深入的探索和简化。

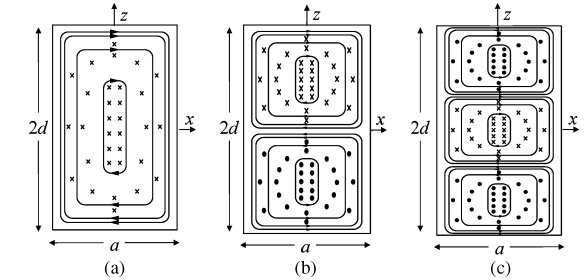

图显示了TEy111,TEy112,TEy113（成像的）矩形 DRA 内的模式。参考图（b），E-field 的TEy113模式非常强，它在z=0，即接地面所在的位置。但是由于E-field 应该在完美电导体（PEC）上消失，所以TEy112模式不能被激励，因此TEy113mode 用于双模设计。

双模矩形DRA的设计公式

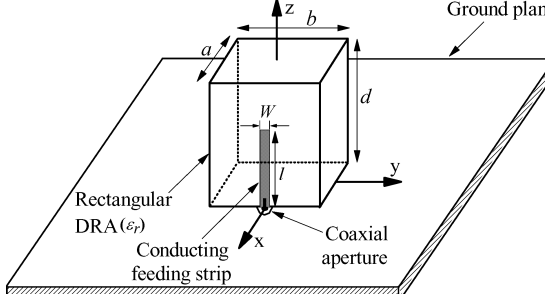

双模矩形DRA设计与尺寸a、b和d有关。TEy111和TEy113模式的谐振频率分别由f1和f2表示。在DWM模型中，假设成像的DRA表面在x=±a/2和z=±d时是完美的磁导体（PMC）。由于使用了图像理论，因此不必考虑z=0时的PEC。利用两种模式之间的差异主要沿z方向的事实，波数kx1，x2和kz1，z2可以写成如下：

根据DWM模型，对于TEynml模式，实际的介电-空气界面被认为在y=±b/2时，因此我们有ky1≠ky2。然而，可以预期ky1≈ky2，因为TEy111和TEy113模的场主要在z方向上不同，因此横波数ky的变化相对较小。根据DWM模型，频率f1、f2由下式给出

通过观察，f1、f2之间的差值高度依赖于kz1、z2或d。为了具有宽带DRA，d应该更大，以使f1和f2彼此更接近。这使得能够合并这两种模式，从而可以拓宽带宽。相反，如果需要双带操作，则应使用较小的d。
