汽车前端模块联合仿真：Moldflow 与 Abaqus 的碰撞

在汽车前端模块的设计与分析中，我们面临着一个关键挑战：如何精准地预测其结构性能？传统仿真方法往往忽略了一个重要因素 —— 纤维取向。今天，就让我们一起走进 Moldflow 与 Abaqus 的联合仿真世界，看看它们如何携手 Digimat，为我们揭开汽车前端模块性能的神秘面纱。

仿真 “三人组” 的登场

Moldflow 模流分析

Moldflow 是模流分析的高手，它能精准地模拟塑料熔体在模具中的流动过程。在汽车前端模块的案例中，我们为它精心准备了三角形中性面网格模型，这可是它施展才华的舞台。模型单元数高达 109000，每个单元都承载着产品不同区域厚度的关键信息。我们选择了 SABIC 公司的 PP+30%GF 材料，为 Moldflow 提供了真实的材料属性。然后，建立了热流道系统，六个热浇口同时打开，就像六个热情的舞者，引导熔体在模具中翩翩起舞。我们设置了填充 + 保压 + 翘曲的分析序列，得到了熔体填充时间、纤维取向、熔接线、产品翘曲等一系列丰富结果。其中，纤维取向结果是这次联合仿真的明星，它以 xml 文件格式华丽登场，为后续的结构分析做好准备。

Digimat-Map 网格映射

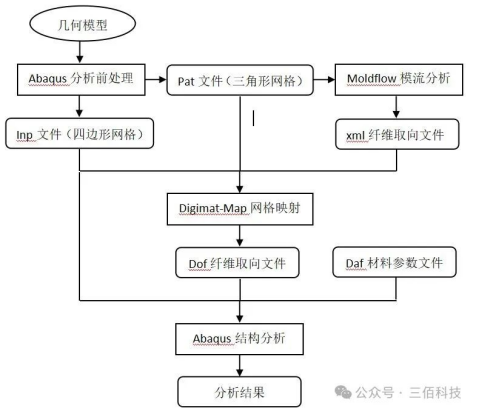

Digimat-Map 是联合仿真中的 “桥梁建设者”，它的任务是将 Moldflow 的纤维取向结果精准地映射到 Abaqus 的结构分析网格中。我们把 Abaqus 的 Inp 文件、Pat 文件以及 Moldflow 的 xml 纤维取向文件统统交给 Digimat-Map。它就像一位熟练的工匠，先调整网格模型的大小和位置，让两套网格完美重合。然后，通过巧妙的映射算法，将纤维取向结果从 Moldflow 的网格转移到 Abaqus 的网格上，生成了 Dof 纤维取向结果文件。这一步骤至关重要，它确保了纤维取向信息在两个仿真软件之间的无缝传递。

Abaqus 结构分析

Abaqus 是结构分析领域的巨星，它接过 Digimat-Map 传递过来的 Dof 纤维取向结果文件，还有 Inp 文件和材料参数 Daf 文件，开始了一场精彩的结构分析表演。由于导入了纤维取向信息，Abaqus 在分析过程中充分考虑了注塑成型过程产生的纤维取向对结构性能的影响。这使得分析结果更加贴近现实，更加准确和合理。

传统结构分析的 “独奏”

为了更好地评估联合仿真结果的准确性，我们还邀请了传统结构分析来同台竞技。传统结构分析没有纤维取向的加持，只能采用纤维取向 0°、45°、90° 三个方向的均化值作为初始条件，按照与联合仿真相同的工况进行分析。就像一场没有华丽配乐的独奏，虽然也能奏出旋律，但缺少了一些关键的细节和深度。

实验验证：真相大白

实验验证是这场仿真秀的压轴大戏。我们将注塑完成的汽车前端模块实物按照工况进行测试，得到了与仿真分析对应的真实测试结果。这就像一把尺子，用来衡量联合仿真和传统结构分析的准确性。结果令人惊喜：联合仿真的力量 - 位移曲线与实际测试结果的吻合度明显高于传统结构分析，其分析误差仅为 4%，而传统结构分析的误差高达 12%。事实证明，考虑纤维取向的联合仿真更能精准地预测汽车前端模块的实际性能。

总结

通过这次 Moldflow 与 Abaqus 的联合仿真之旅，我们深刻认识到，考虑纤维取向的联合仿真方法为汽车前端模块的设计和分析提供了一种更精准、更可靠的解决方案。它就像一把神奇的钥匙，为我们打开了通往高性能塑料部件设计的大门。希望这个案例能够启发更多工程师朋友们在实际工作中尝试联合仿真，利用先进的技术工具，提升产品质量，优化设计流程，在汽车行业的舞台上大放异彩！
