汽车碰撞仿真分析：虚拟战场上的安全卫士（文末有汽车碰撞模型）

汽车安全性能是衡量现代汽车品质的核心指标之一。在物理碰撞试验成本高昂、周期长且存在一定局限性的背景下，汽车碰撞仿真分析（Computer-Aided Engineering - Crash Simulation, CAE-Crash）凭借其高效、可控、全面的优势，已成为汽车被动安全设计与验证不可或缺的核心技术手段，在虚拟战场上守护着驾乘人员的生命安全。

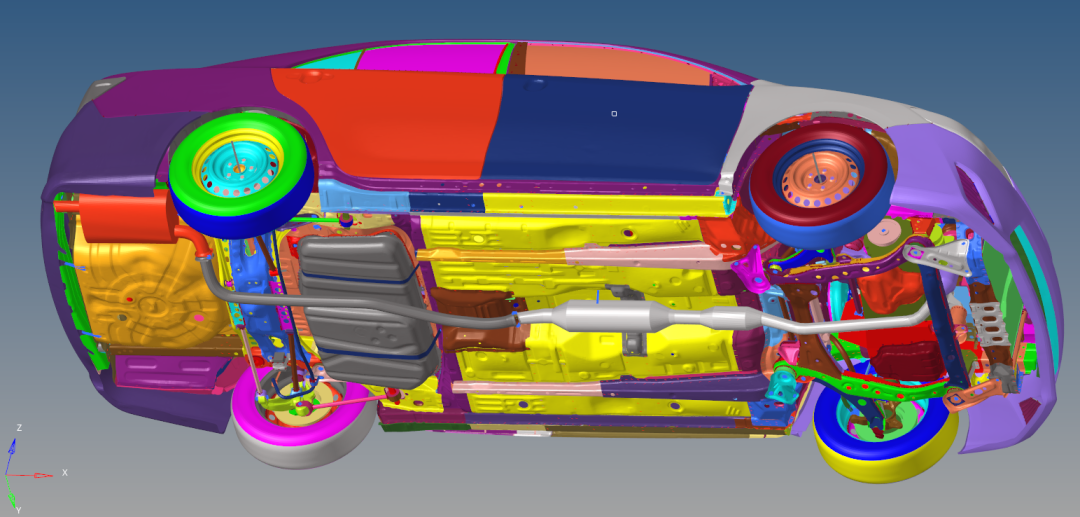

模型截图

一、碰撞仿真分析的核心原理与流程

碰撞仿真的本质是运用计算力学原理，在虚拟环境中模拟汽车结构在极短时间（毫秒级）内承受巨大冲击载荷下的动态响应过程。其核心步骤包括：

1. 几何建模与简化： 基于CAD数据构建整车或关键部件的精细几何模型，并根据仿真目的进行合理简化（如去除小特征、使用壳/梁单元简化实体），以平衡计算精度与效率。

2. 网格划分： 将几何模型离散化为有限数量、相互连接的单元（主要为壳单元和实体单元），形成有限元模型（FEM）。网格质量（尺寸、翘曲、长宽比等）直接影响计算精度和稳定性。

3. 材料模型定义： 为不同部件（如高强度钢、铝合金、塑料、泡沫、玻璃等）赋予准确的材料本构模型（如弹塑性模型、应变率相关模型、失效模型）和材料参数（如弹性模量、屈服强度、硬化曲线、断裂准则）。材料行为的准确性是仿真可靠性的基石。

4. 连接与接触定义： 精确模拟部件间的连接方式（如焊点、螺栓、胶粘）和接触行为（如车身部件间的自接触、乘员与约束系统/内饰件的接触），定义合理的摩擦系数。

5. 边界条件与载荷施加： 设置初始速度（模拟碰撞速度）、固定约束（如壁障固定）或移动壁障模型，施加重力等。

6. 求解计算： 使用显式动力学有限元求解器（如业界广泛应用的LS-DYNA, PAM-CRASH, RADIOSS, ABAQUS/Explicit），求解高度非线性的动力学方程组。显式算法能高效处理大变形、大转动和复杂的接触问题。

7. 结果后处理与可视化： 利用专业软件（如HyperWorks, LS-PrePost）提取、分析并直观展示计算结果，包括：

      结构变形模式： 压溃区、折弯、断裂等。

      能量吸收： 各部件或总成的吸能情况。

      动态响应： 关键点的加速度、速度、位移时间历程。

      乘员载荷指标： 通过假人模型（如Hybrid III, THUMS）计算头部损伤准则（HIC）、胸部压缩量（Chest Deflection）、大腿力（Femur Force）等生物力学指标。

      侵入量： 关键区域（如脚踏板、转向柱、A柱）向乘员舱的侵入量。

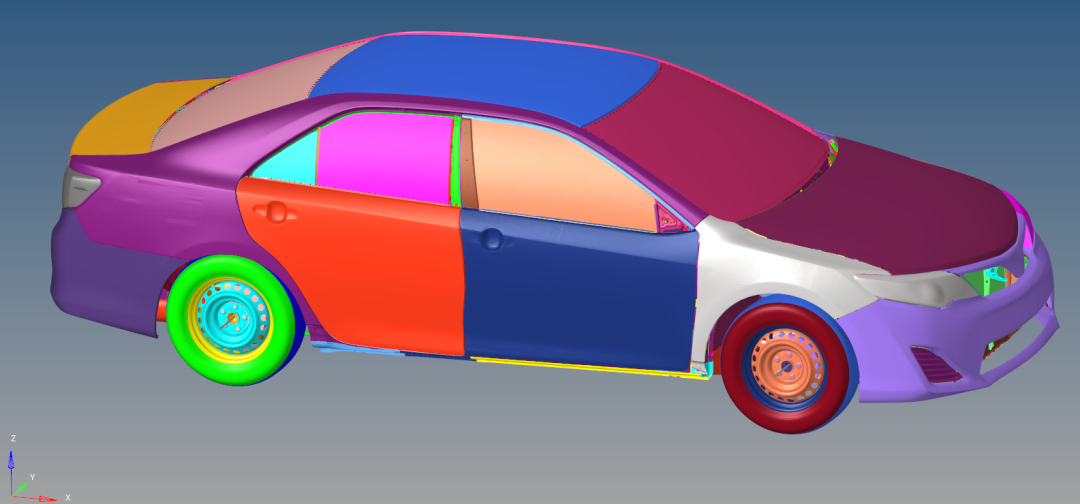

模型截图
