结构动力学如何影响滚动轴承故障诊断？多体仿真技术的深度解析
在机械系统中，滚动轴承作为关键部件，其故障诊断一直是工业界关注的重点。传统振动分析方法在复杂系统中常常面临挑战，而结合结构动力学与多体仿真的新型诊断技术正在改变这一现状。本文将通过学术研究与工程案例，揭示结构动力学对轴承故障诊断的影响机制，为工业界提供兼具理论深度与实用价值的技术参考。
一、轴承故障诊断的核心挑战：从振动信号到故障定位
1.1 振动信号的 "翻译难题"
当轴承出现点蚀、裂纹等故障时，滚动体与缺陷的碰撞会产生特征振动信号。但在实际机械系统中，这些信号会被复杂的结构动力学特性 "调制"—— 就像声音在不同房间中传播会产生回声与衰减，轴承振动经过齿轮、轴系、壳体等部件后，其原始特征可能被掩盖或扭曲。
1.2 复杂系统的 "信号迷雾"
在电动汽车传动系统等复杂场景中，轴承故障信号会面临三大干扰：
多源激励叠加
电机电磁振动、齿轮啮合冲击与轴承故障信号混杂 传递路径复杂性
振动通过弹性支撑、壳体等多路径传播，相位关系复杂 非稳态工况影响
变速运行时故障特征频率随转速变化，传统频谱分析失效
二、多体仿真（MBS）：破解结构动力学的 "数字钥匙"
2.1 多体仿真的技术优势
Simpack多体仿真通过建立包含弹性体、接触力学、流体润滑的高精度数字模型，能够：
模拟轴承故障激励与结构振动的耦合过程 量化不同部件对振动传递的贡献度 预测系统在各种工况下的动态响应
2.2 仿真模型的构建与验证

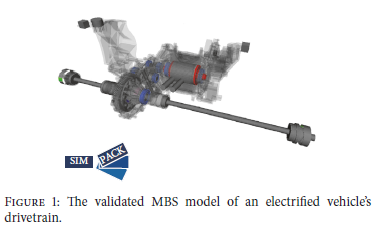

以电动汽车传动系统为例，Simpack仿真模型构建包括：
部件建模
将轴承、齿轮、轴系等设为柔性体，考虑材料非线性 故障模拟
通过脉冲力函数模拟轴承外圈、内圈缺陷的冲击特性 实验验证
对比仿真与台架试验的振动频谱，修正模型参数
关键发现：仿真结果显示，轴承故障激励会激发系统特定频率的共振（如 4.5kHz-6.5kHz），而这些共振频率与结构动力学特性直接相关。
三、三大典型案例：结构动力学如何改写诊断规则
3.1 案例一：单轴承故障的 "定位密码"
场景
驱动轴 6205 轴承出现初期裂纹 仿真发现
振动信号在传感器 S3 位置的共振响应最强（振幅是 S4 的 3 倍），因 S3 与轴承的振动传递路径刚度最大 工程启示
通过频率响应函数（FRF）分析，可快速确定最佳传感器安装位置
3.2 案例二：多轴承故障的 "频率指纹"
挑战
不同轴上的 6205 与 6305 轴承同时出现故障 突破点
利用 FRF 分离不同轴承的振动特征 ——6305 轴承故障在 11Hz 附近产生独特边带，与 6205 的 32Hz 特征形成区分 技术要点
基于结构动力学的盲源分离算法可有效分解多源信号
3.3 案例三：同轴多轴承故障的 "共振图谱"
困境
同一轴上两个 6205 轴承故障时，传统包络分析无法区分 解决方案
通过坎贝尔图（Campbell Diagram）发现，不同轴承故障会激发不同共振频段 ——B1 轴承主导 4.5kHz-6.5kHz，B2 轴承额外激发 8kHz 附近共振 工业应用
某风电齿轮箱通过该方法提前 6 个月发现行星轮轴承群发性故障
四、FRF：从振动传递到智能诊断的 "桥梁技术"
4.1 FRF 的双重价值
传感器优化
通过 FRF 计算各位置的故障信号放大系数，如 S3 对 6205 轴承故障的放大系数是 S1 的 10 倍 故障定位
：建立 "故障位置 - 共振频率" 映射数据库，例如： 故障位置 特征共振频段 典型部件 驱动轴轴承 4.5kHz-6.5kHz 电动汽车减速器 主轴轴承 2.0kHz-3.5kHz 风力发电机
4.2 前沿应用：数字孪生驱动的预测性维护
将多体仿真模型与实时传感器数据融合，构建轴承系统数字孪生：
实时更新模型参数（如磨损导致的刚度变化） 通过 FRF 预测潜在故障的振动特征 提前识别 "共振频率漂移" 等早期故障征兆
五、工业落地：从仿真到产线的三大实施步骤
5.1 诊断系统设计流程
结构动力学建模
使用 Simpack等工具建立含故障激励的多体模型 FRF 数据库构建
计算不同故障场景下各传感器位置的频率响应 智能算法开发
基于 FRF 特征设计故障识别与定位算法
5.2 工程验证要点
某新能源汽车企业应用案例： 传统方法：故障诊断准确率 68%，平均误报率 23% 结构动力学方法：准确率提升至 92%，误报率降至 5% 关键改进：通过 FRF 排除了壳体共振对轴承信号的干扰
5.3 未来发展方向
高频共振特征利用
：研究显示，轴承早期故障的高频成分（>10kHz）对结构动力学更敏感 非接触式诊断
：结合激光测振与 FRF 分析，实现无传感器故障检测 边缘计算集成
：将 FRF 模型轻量化，部署于工业边缘节点实现实时诊断
六、技术总结与行业建议
6.1 核心结论
结构动力学特性是影响轴承故障信号的 "隐形之手"，其作用超过 50% 的诊断效果 多体仿真与 FRF 分析为复杂系统提供了 "振动传递路径可视化" 能力 最佳诊断效果需要 "传感器位置优化 + 结构动力学建模 + 智能算法" 的三位一体方案
6.2 给工程师的实施建议
设计阶段
：在设备研发期建立 FRF 数据库，为后期诊断奠定基础 调试阶段
：通过多体仿真确定最优传感器布局，避免 "事后补救" 运维阶段
：定期更新结构动力学模型，适应设备老化带来的参数变化
"机械系统就像交响乐团，轴承故障是不和谐的音符，而结构动力学就是这些音符的传播介质。只有理解介质特性，才能准确捕捉到异常旋律。"
通过多体仿真与结构动力学分析，工业界正在实现从 "故障后维修" 到 "预知性维护" 的跨越。这一技术变革不仅能提升设备可靠性，更将为智能制造中的预测性维护体系提供核心支撑。
技术延伸阅读
本文理论与案例源自德国亚琛工业大学（RWTH Aachen）机械元件与系统工程研究所（MSE）的研究，完整技术细节可查阅《International Journal of Rotating Machinery》2018 年论文（DOI: 10.1155/2018/5159189），论文标题：Investigation on the Effects of Structural Dynamics on Rolling Bearing Fault Diagnosis by Means of Multibody Simulation。
