异性球体建筑的如何快速出幕墙铝板结构图

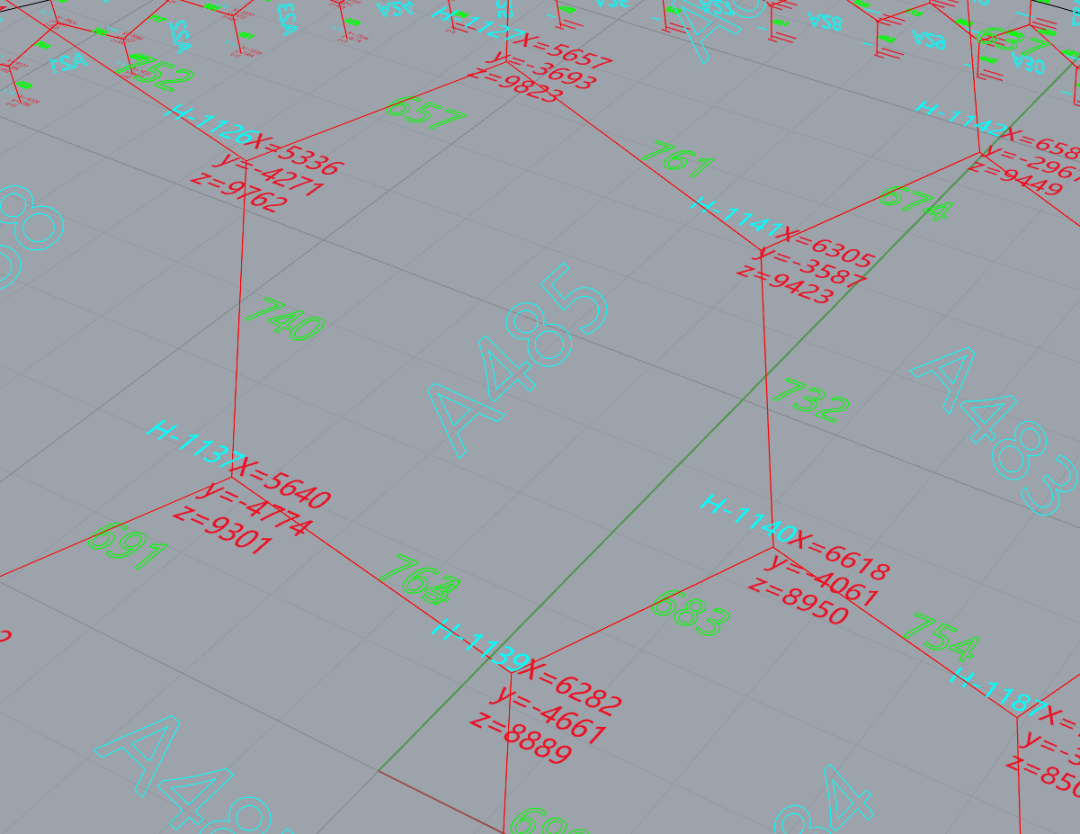

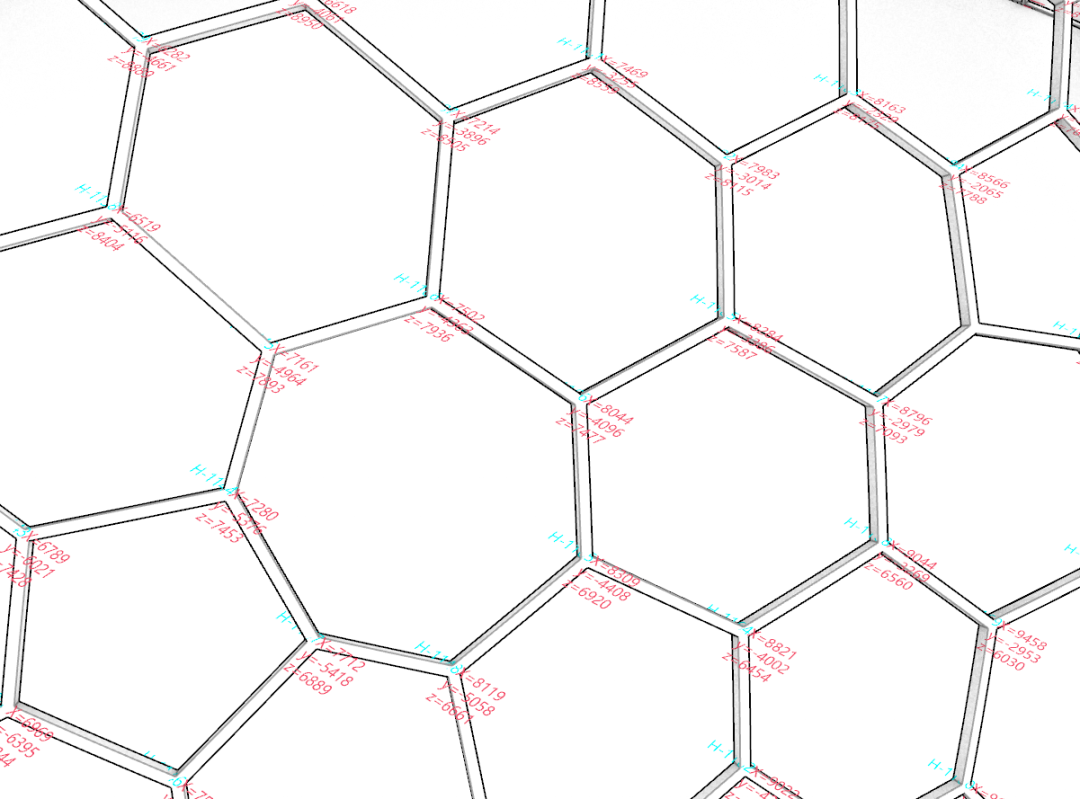

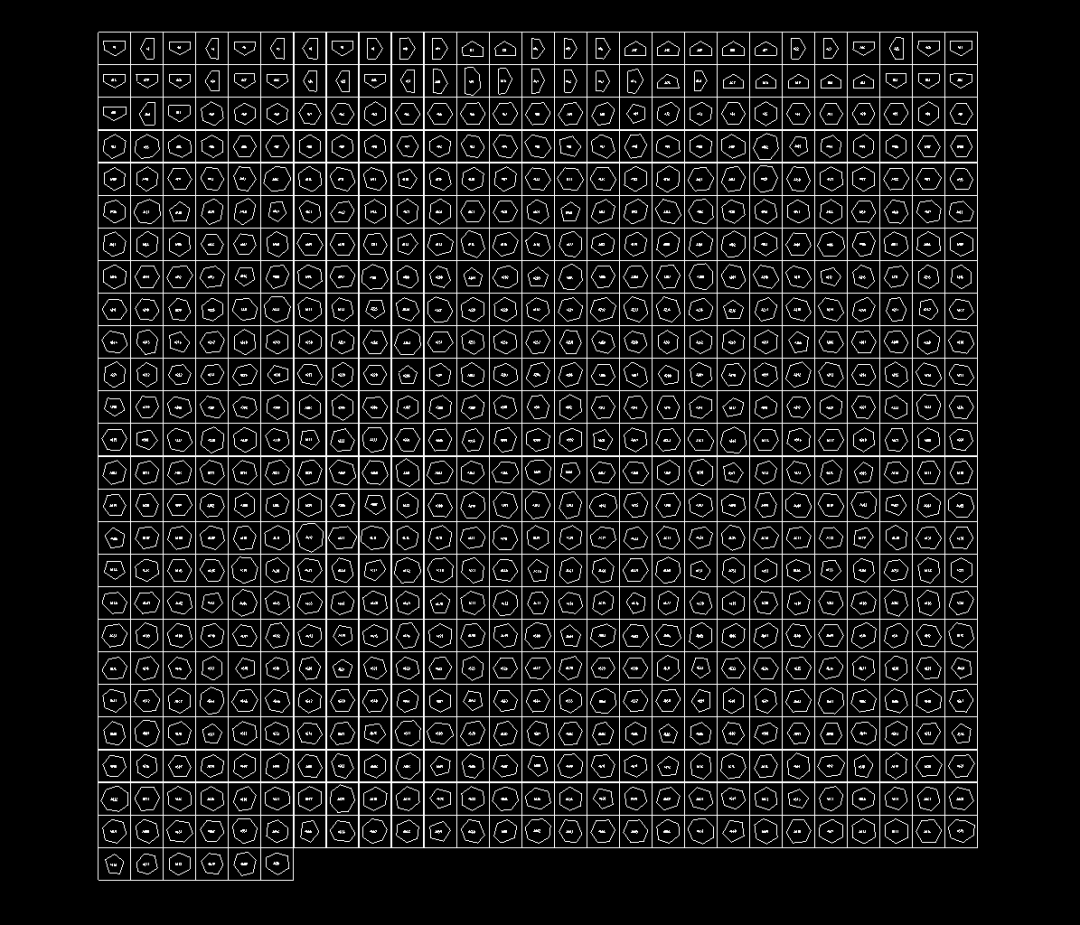

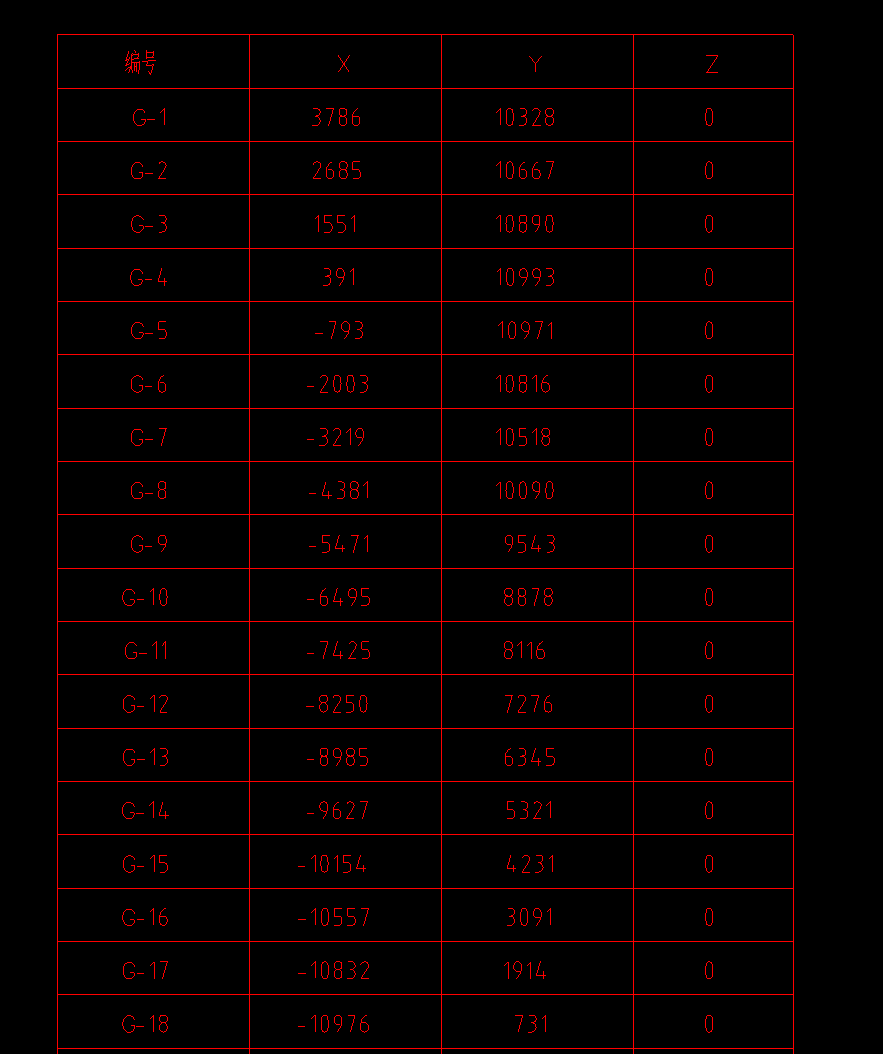

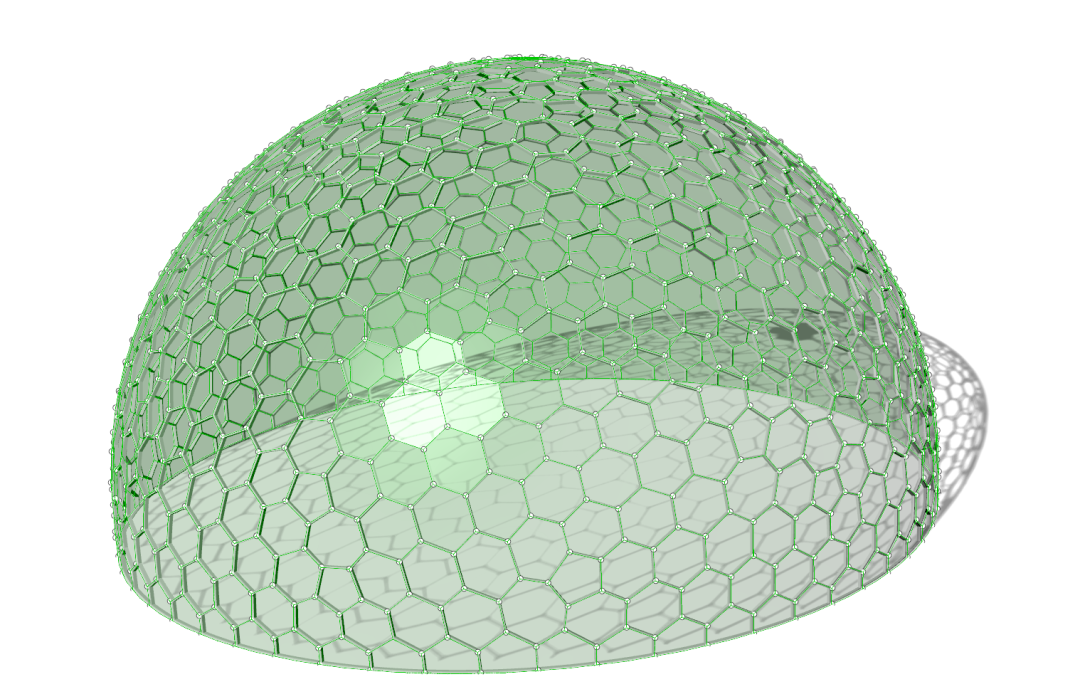

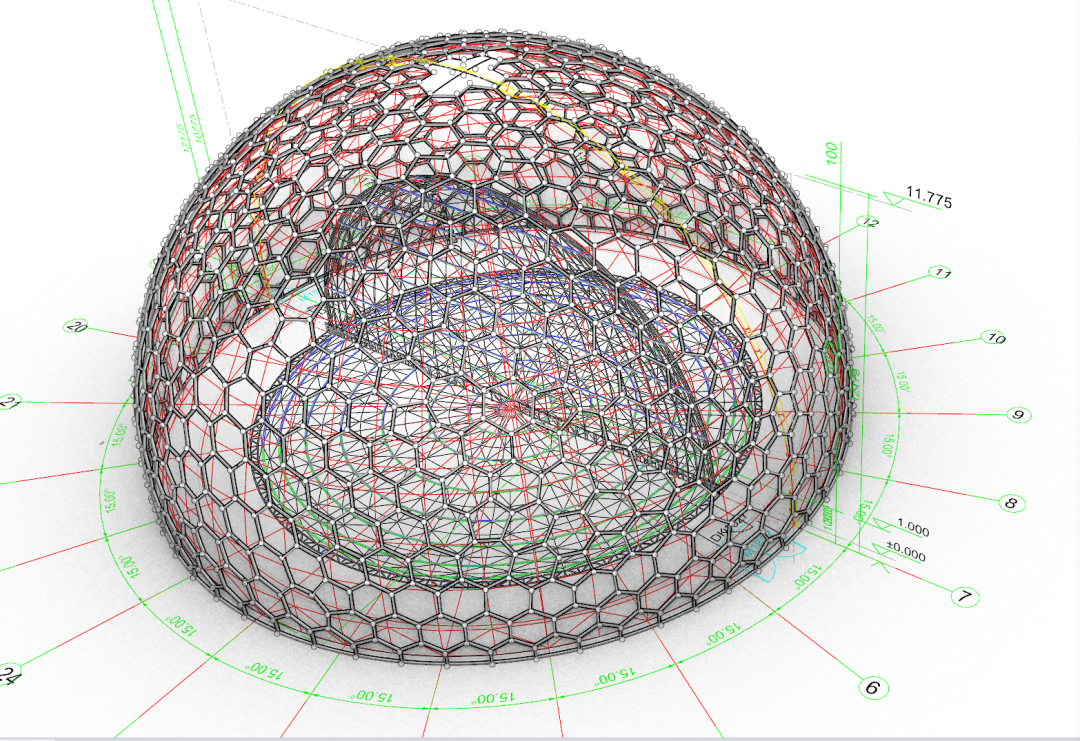

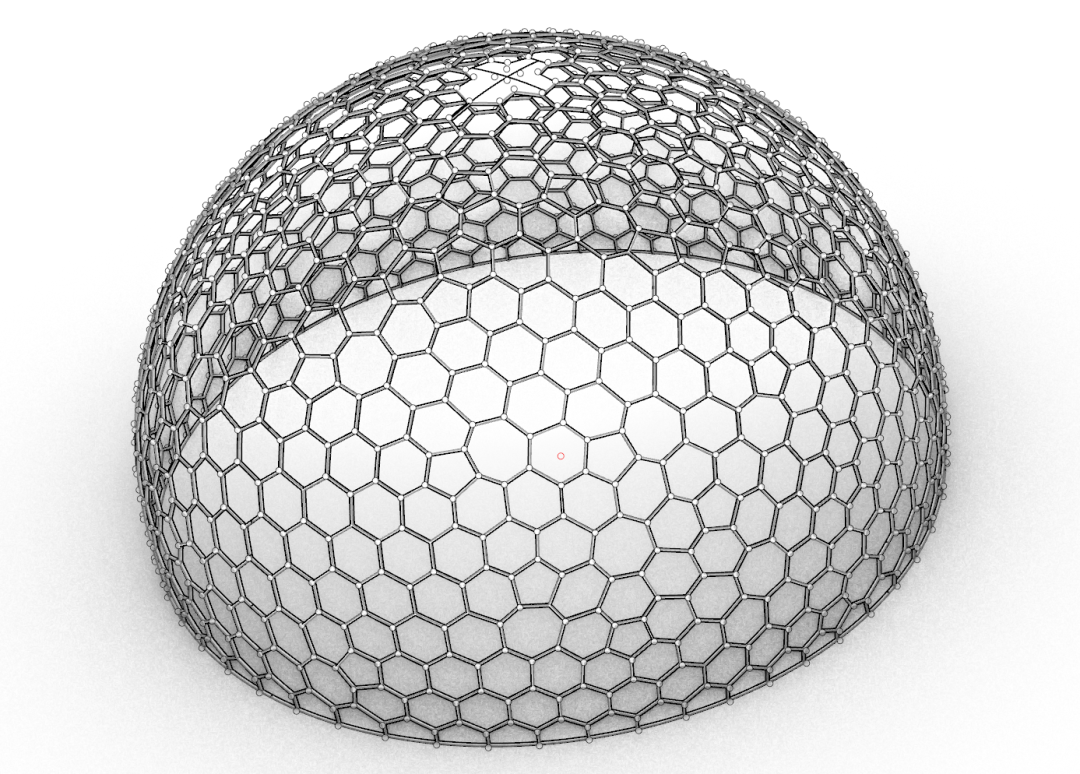

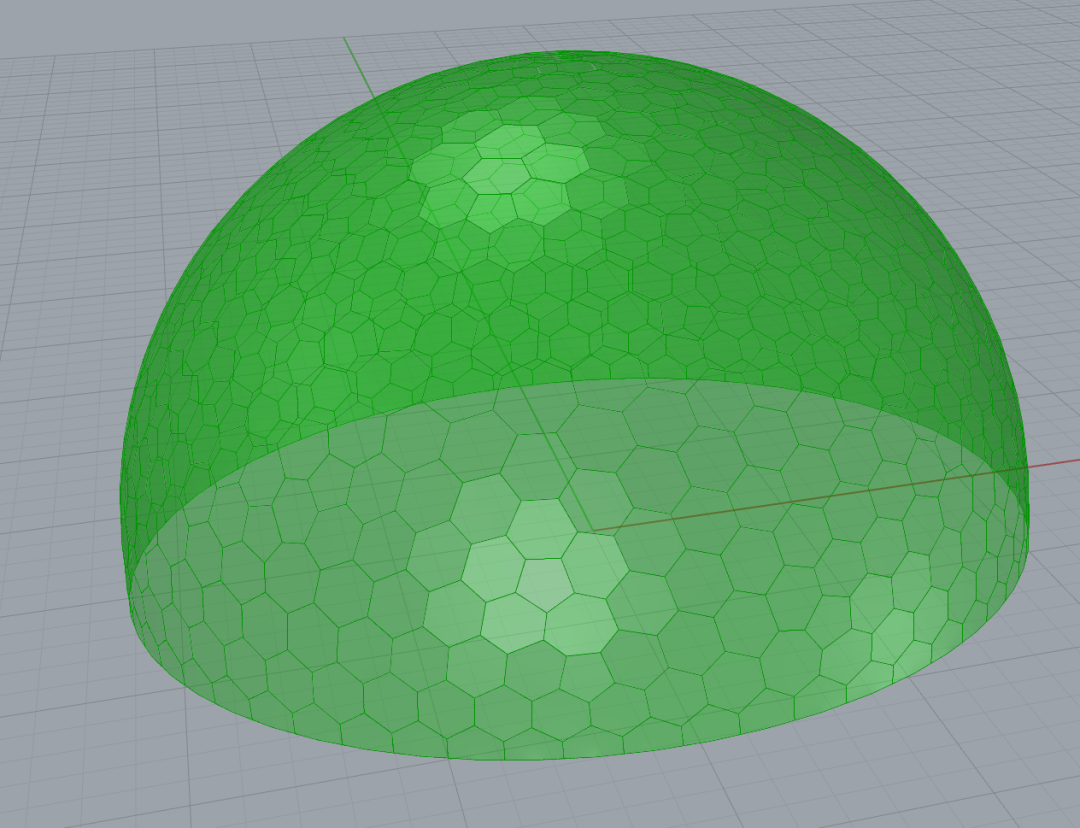

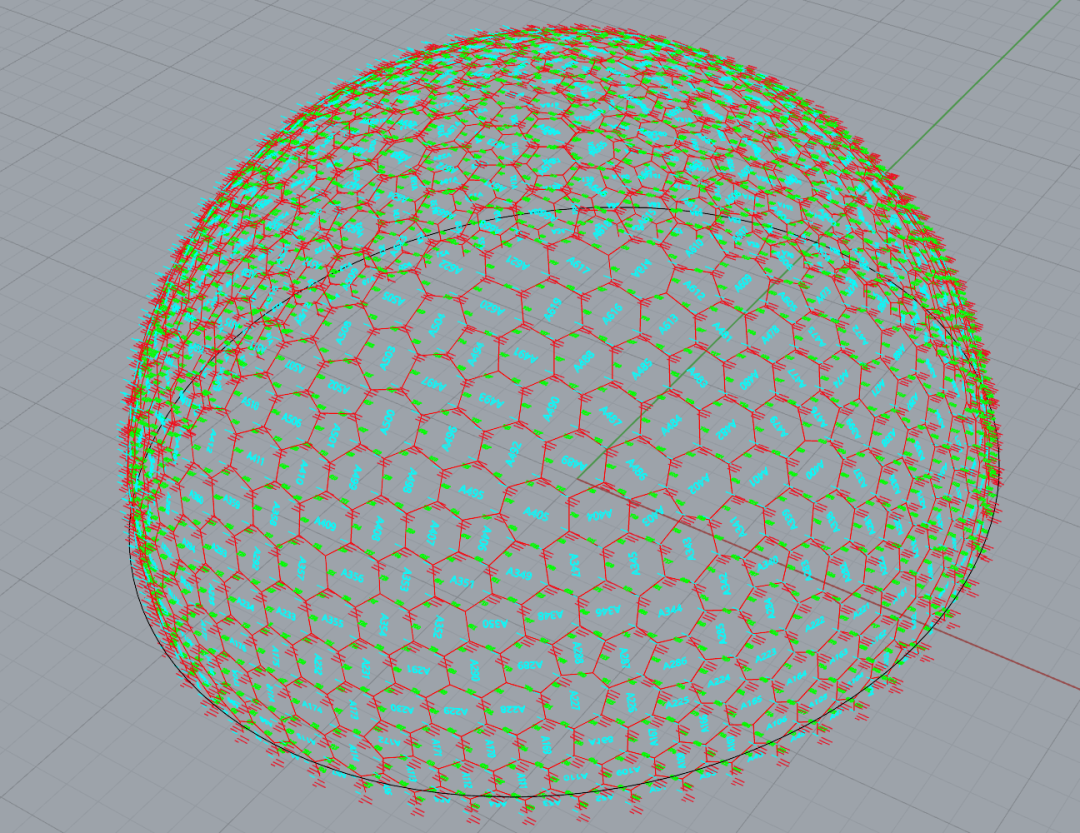

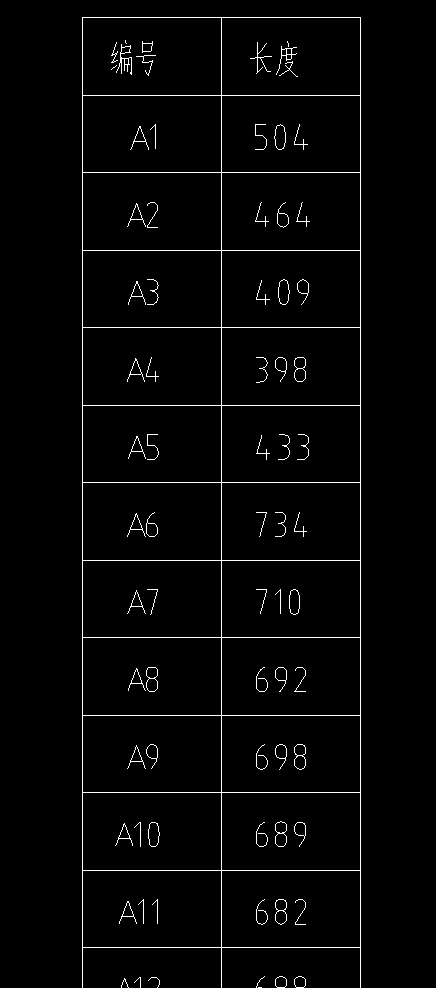

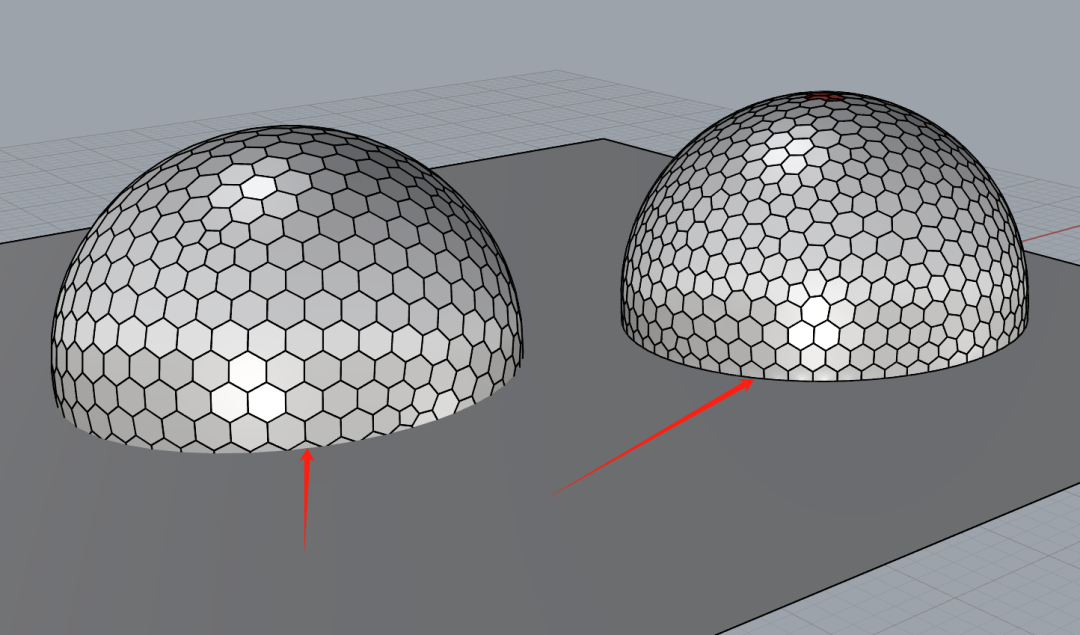

效果图如下，那么如何深化，好看，能落地，好施工，好加工呢？无疑全部是一样的正六变形最好施工和加工。用Grasshopper插件能很快建模，如左图，规格控制在5种尺寸规格之内，并且95%是同一种尺寸规格的正六边形。但是有美学的缺陷，地面位置造型随机，不整齐。而右图的方案地面位置整齐有规律，其他的是随机大小，每个都不一样，但是很梦幻。更具备美感。所以甲方选择了右图方案。深化方案确定，进一步导入CAD 主体结构图纸合模，制作铝板表皮龙骨。最后导出异性铝板摊平文件，铝板龙骨安装定位坐标图，铝板定位坐标图，龙骨编号和长度数据， 著作权归作者所有，欢迎分享，未经许可，不得转载
