05.压缩拉伸弹塑性材料本构-MAT124

8天前浏览8

*MAT_PLASTICITY_COMPRESSION_TENSION（压缩拉伸弹塑性材料）是LS-DYNA中的124号材料模型，材料卡片为MAT124。

1.材料介绍

MAT124是一种各向同性弹塑性材料，可以定义压缩和拉伸；压缩和拉伸可通过设置塑性应变曲线来定义，失效准则采用有效塑性应变或最小时间步长。应变速率对屈服应力的影响可以通过使用Cowper-Symonds应变率模型，或通过使用两条荷载曲线缩放屈服应力来表示压缩和拉伸。

2.材料本构

*MAT_PLASTICITY_COMPRESSION_TENSION材料，压缩时的应力-应变行为和拉伸时的曲线不同，张力由平均应力的符号决定，正的平均应力表示张力。在使用过程中必须定义两条应力-应变曲线来表示拉伸或压缩。

平均应力是一个不变量，表示为：

塑料的材料本构常用MAT124来模拟，在材料PC和PT中，定义了在拉伸屈服面和压缩屈服面之间进行插值的平均应力值的范围。其型应变率采用Cowper-Symonds模型缩放屈服应力。方式如下：

如果SRFLAG = 0，总应变率为：

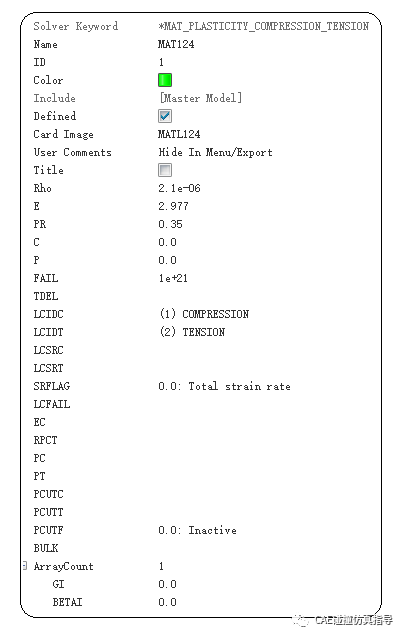

3.材料参数

MID：材料ID；

RO：密度；

E：杨氏模量；

PR：泊松比；

C：应变率参数C；
P：应变率参数P；

FAIL：失效标识；

TDEL：自动单元删除的最小时间步长；

LCIDC：压缩有效应力-应变曲线；

LCIDT：拉伸有效应力-应变曲线；

LCSRC：压缩应变率缩放曲线；

LCSRT：拉伸应变率缩放曲线；

EC：压缩状态的杨氏模量；

END

来源：CAE碰撞仿真指导

02.线弹性材料本构-MATL1

*MAT_ELASTIC模型即线弹性模型。当材料在外载下产生的应力低于材料的屈服极限时，应力波的传播不会造成材料不可逆的变形，材料表现为弹性行为，遵循胡克定律，可用线弹性模型描述。式中，E-弹性模量、G-剪切模量、K-体积模量、v-泊松比。 *MAT_ELASTIC线弹性模型仅限于小应变（最大可能到30％-40％的应变)，对于大弹性应变可采用超弹性材料模型（*MAT_HYPERELASTIC_RUBBER)或正交异性弹性材料模型(*MAT_ORTHOTROPIC_ELASTIC)。线弹性参数在线弹性材料中，计算柯西应力的共转速率为：压力：其中 G 和 K 分别是弹性剪切模量和体积模量；V 是相对体积，即当前体积与初始体积之比。 END 来源：CAE碰撞仿真指导
