Lumerical | 利用硅基超表面实现相位与振幅双梯度调控

1月前浏览219
在光子集成技术飞速发展的今天,如何精准操控光的传播路径,让光在微小的芯片上完成复杂的光学任务,成为了科研人员不懈探索的目标。近日,来自伊朗大不里士大学的研究团队在《Scientific Reports》期刊上发表了一项突破性研究,他们设计的相位和振幅梯度波导耦合超表面[1],能将芯片上的导波光场随心所欲地塑造成各种所需的自由空间模式,为集成光学领域开辟了崭新的道路。

传统光耦合技术的困境

要想在光子集成芯片(PICs)上实现高性能的光学成像、通信或传感功能,首先面临的挑战就是如何让光在芯片内外高效地“进出”,即芯片上的光波导需要高效的“光耦合器”。传统的光耦合技术主要基于边缘耦合和表面光栅方法。然而,这些方法往往不够灵活,只能在特定角度下工作,而且耦合效率低,导致大量光能量浪费。更关键的是,这些方法难以满足现代PICs对紧凑性和多功能性的需求。

超表面作为一种由亚波长单元构成的超薄结构,近年来在光场调控领域展现出了惊人的潜力。通过调控每个亚单元对光的相位、振幅等特性,能够实现传统光学元件难以完成的功能,比如全息成像、光束偏转等。但遗憾的是,大多数超表面研究都局限于自由空间光的相互作用,难以直接与片上器件集成。

相位-振幅双梯度超表面的

理论突破

(一)硅基超表面-波导耦合系统的拓扑结构

论文提出了一种全硅基超表面涂层一维波导结构,如图1所示,其核心单元为“超胞(super-cell)”,每个超胞由三根硅棒组成,沿波导轴向排列。这种设计的精妙之处在于:通过硅棒的几何参数(长度、宽度、高度)调控,实现对导波的相位积累(βx)与超胞诱导相位(φs(x))的叠加,从而构建出任意光场分布的相位函数φ(x)=βx+φs(x)。

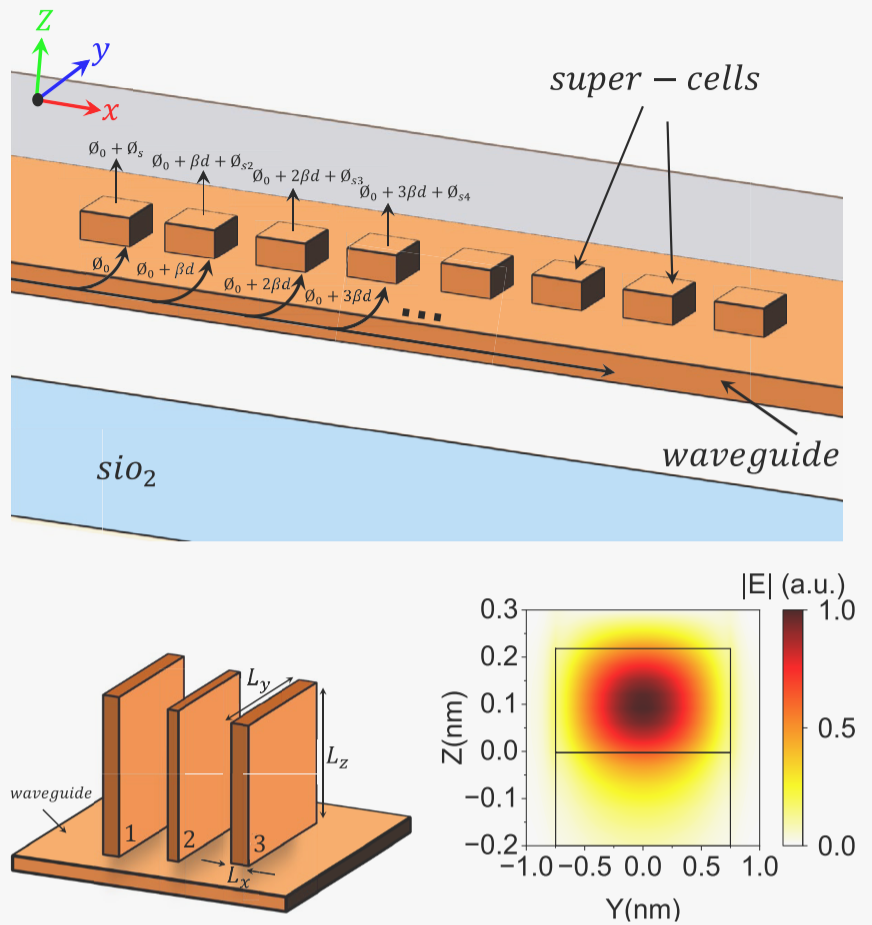

图1硅基超表面涂覆一维光波导的主要拓扑结构

硅棒被放置在波导的顶部,使用3D时域有限差分(FDTD)求解器(Ansys Lumerical FDTD模拟套件)对其散射行为进行数值模拟,结果如图2所示。所施加的TE00模式激发硅条的电偶极子和磁偶极子本征模式,而它们的叠加使得硅棒可以实现2π的相位覆盖范围,这就为精确调控光场相位奠定了基础。

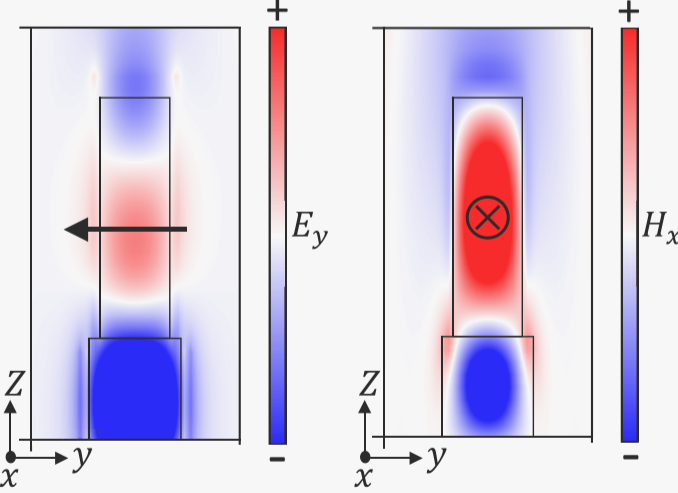

图2波导上硅棒Ey和Hx的场分布

(二)振幅梯度补偿

研究团队发现,导波在波导中传播时会产生衰减,导致末端光场振幅降低,进而影响聚焦效果。为此,他们提出了“振幅梯度”设计方法:通过优化不同位置硅棒的几何参数,使散射光振幅随导波衰减规律递增,实现能量的均匀分配。

图3的参数扫描结果显示,硅棒的长度(lx)与高度(lz)对散射光的相位与振幅影响显著。团队选取三组相位差为2π/3、振幅相近的硅棒参数(如图3中白色圆圈标记),构建了具有振幅补偿功能的超表面。这一设计将耦合效率从传统方法的8%提升至16%,同时将聚焦光斑的半高宽(FWHM)缩小至893nm,接近衍射极限。

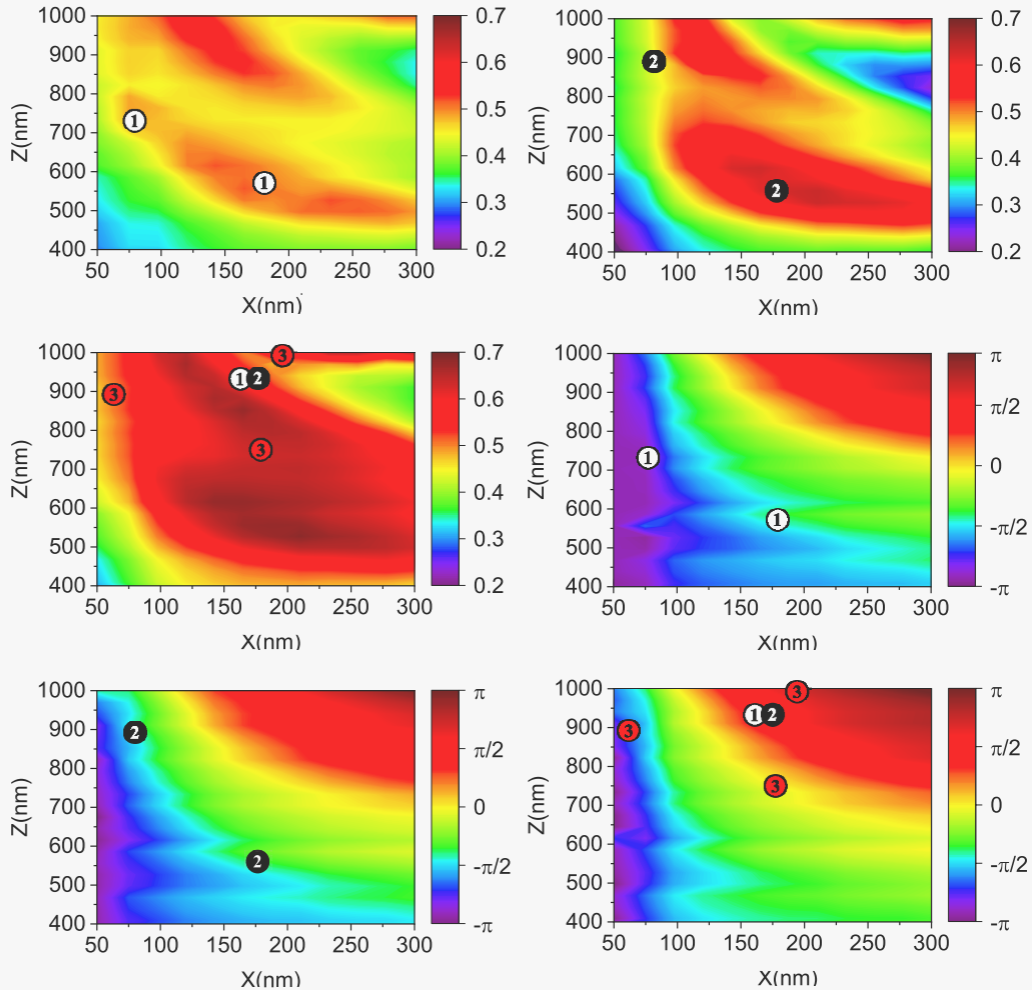

图3硅棒长度(lx)和高度(lz)参数扫描中模拟相移的色图。对于(a)ly=750nm(b)ly=1000nm(c)ly=1200nm的振幅;对于(d)ly=750nm(e)ly=1000nm(f)ly=1200nm的相移。

实验验证:

从金属透镜到宽带性能的

系统性验证

(一)金属透镜概念验证

为验证设计理论,团队设计了一款焦距f=7500nm、工作波长1550nm的硅基金属透镜。该透镜由17组超胞分为三段排列:第一段5组(Λ₁=1100nm)、第二段4组(Λ₂=1000nm)、第三段8组(Λ₃=850nm)。

图4与图5的对比实验显示,初始设计因未补偿振幅衰减,聚焦效果不佳;而引入振幅梯度后,电场分布在焦平面(Z=7500nm)呈现清晰的聚焦光斑,强度分布半高宽从2.8μm优化至893nm。这一结果直接证明了相位-振幅双梯度设计的有效性。

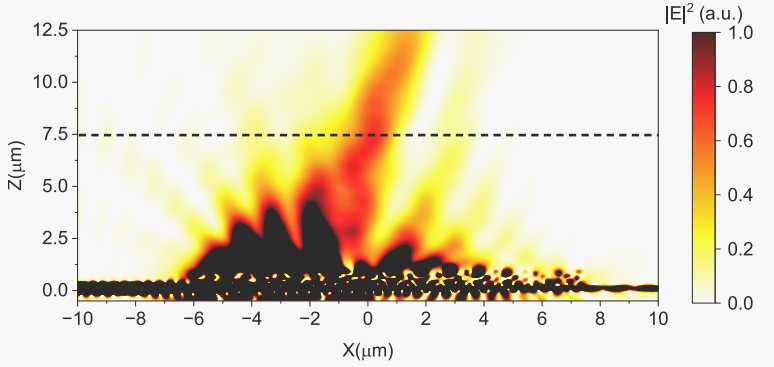

图4所提出的波导驱动超透镜的初始值的归一化电场强度分布

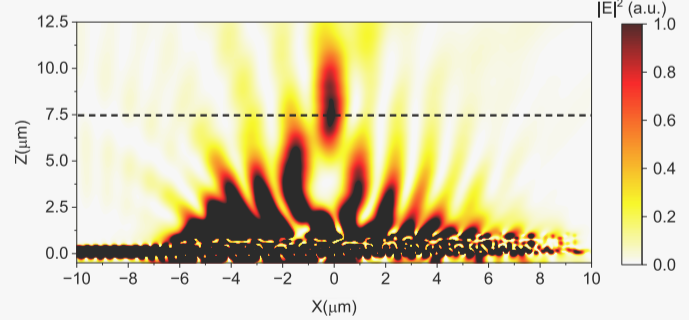

图5所提出的波导驱动超透镜的最终值的归一化电场强度分布

(二)宽带光束偏斜特性

在1450nm至1600nm波长范围内,团队研究了金属透镜的聚焦偏移特性。图6的实验数据表明,随着波长增加,焦点位置向波导输入端偏移,这与理论预测的相位函数(如下图)完全一致。值得注意的是,该结构在1550nm附近的带宽内仅产生极小的光束偏斜,验证了其在宽波段应用中的稳定性。

相位函数

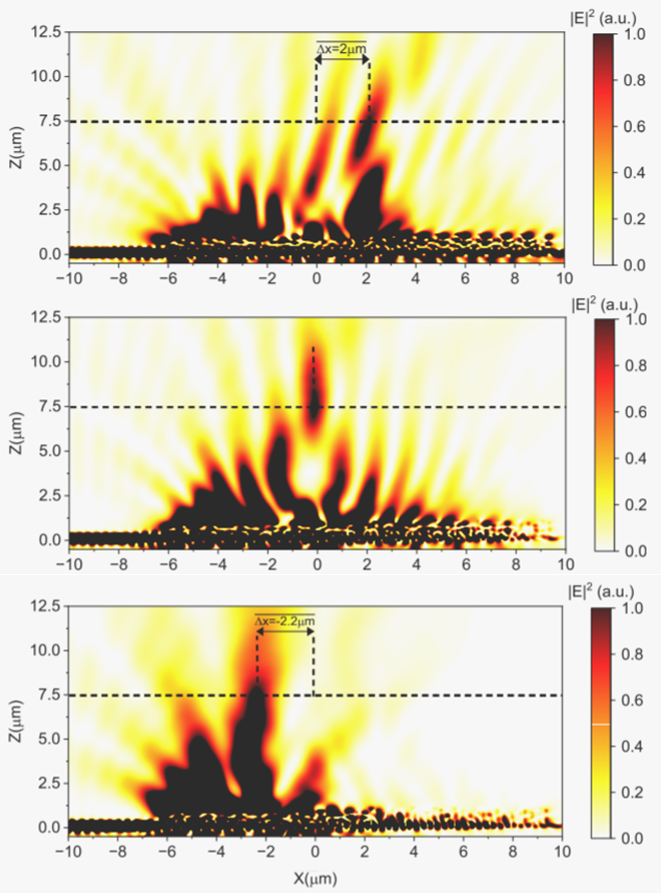

图6超透镜分别在λ=1450nm、1550nm及1600nm处的电场强度分布

技术优势

1.效率与损耗的双重优化

全硅基结构:摒弃传统金属-硅混合结构,避免等离子体效应导致的能量损耗,将耦合效率提升至16%,为同类技术的两倍。

背向散射抑制:通过硅棒参数优化,几乎消除了光场向波导的背向散射,进一步提高能量利用率。

2.片上集成的适配性

该结构完全兼容标准硅光子学工艺,可通过电子束光刻(EBL)与化学气相沉积(PECVD)实现多层硅棒的精确加工,为大规模片上集成提供了工艺可行性。

总结与展望

在该篇论文中,基于所提出的结构,获得了16%的效率。这种效率的提高可能是由于两个原因:第一,所提出的仅基于硅的纳米棒结构,第二,文中提出的幅度梯度的想法。另外,文章中的设计方法可以很容易地扩展到各种功能的片上光学元件。此外,在这种方法中,通过在硅波导上空间排列硅棒阵列,还可以实现更先进的应用,如导波驱动全息图,光子集成光谱仪,固态激光雷达,遥感等。

参考文献:

[1]Tanhayivash Y, Soofi H, Nikmehr S. Phase and amplitude gradient waveguide coupled metasurfaces[J]. Scientific Reports, 2025, 15(1): 1-11.

- END -
