汽车防撞梁碰撞过程仿真

2月前浏览491

汽车防撞梁是用于保护乘客免受前后碰撞的重要部件之一。防撞梁碰撞试验是必要的。本案例简要介绍了防撞梁碰撞仿真过程。

01


导入模型



1.打开hypermesh软件。

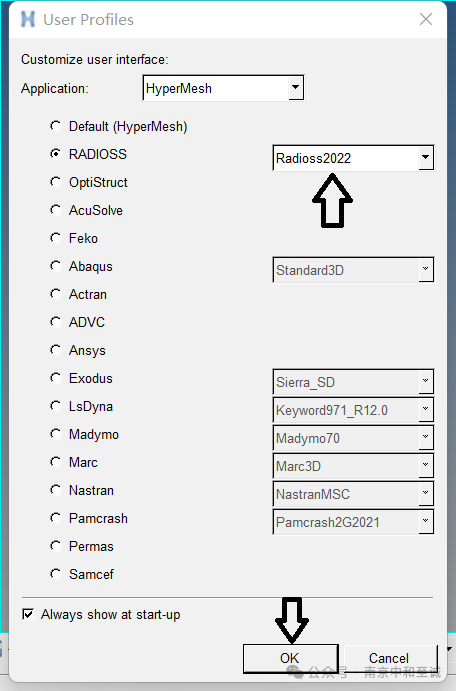

2.在User Profiles中选择RADIOSS Radioss2022模块,点击“OK”。如图1-1所示。


图1-1 模块选择

3.导入模型

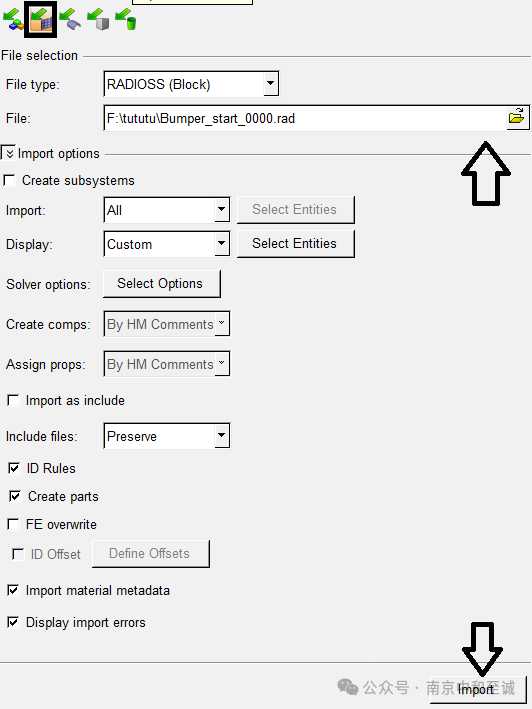

1)点击图片导入汽车防撞梁模型:Bumper_start_0000.rad。点击:“Import”。如图1-2所示。


图1-2 选中模型

2)点击“Close”完成导入。如图1-3,1-4所示。


图1-3 完成导入


图1-4 关闭引导框

3)点击图片,如图1-5所示。


图1-5 汽车防撞梁模型图



02


模型检查

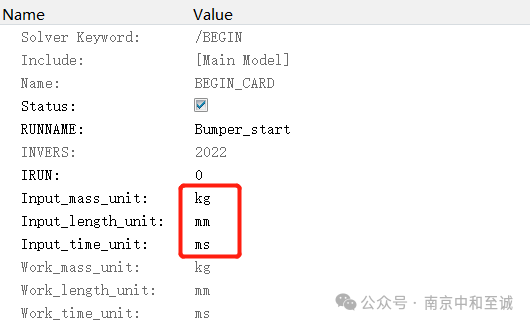

1.检查模型单位制。具体如图2-1所示。


图2-1 检查模型单位制

2.干涉检查

1)点击下拉菜单“Tools→Penetrations Check”,点击图片,按图2-2所示进行设置。


图2-2 检查设置

2)Selection:选择如图2-3所示的8个部件。


图2-3 选择部件

3)点击“Check”。点击图片,查看渗透部分。点击图片修复渗透,点击图片复查渗透修复情况。



03


  设置材料、失效模型和属性



1.创建材料属性

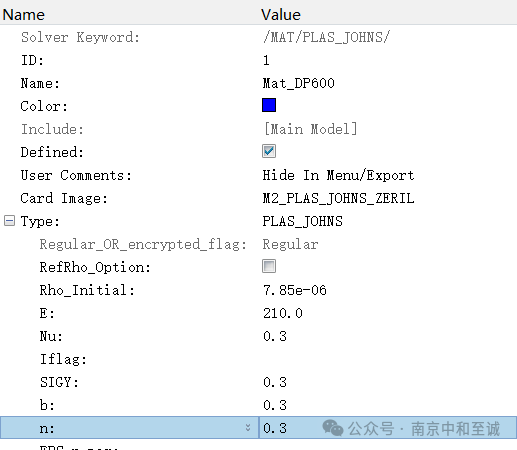

1)在model界面,右击鼠标“create→material”,材料设置如图3-1所示。


图3-1 材料设置

2)按上述方法创建第二个材料,参数设置如图3-2所示。


图3-2 参数设置

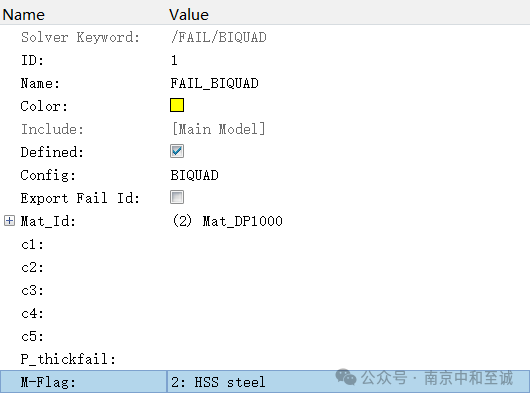

3)右击鼠标“create→failure”,创建材料失效模型,失效模型参数设置如图3-3所示。


图3-3 失效模型参数设置

4)右击鼠标“create→property”,创建材料属性,属性参数设置如图3-4所示。图片

图3-4 属性参数设置

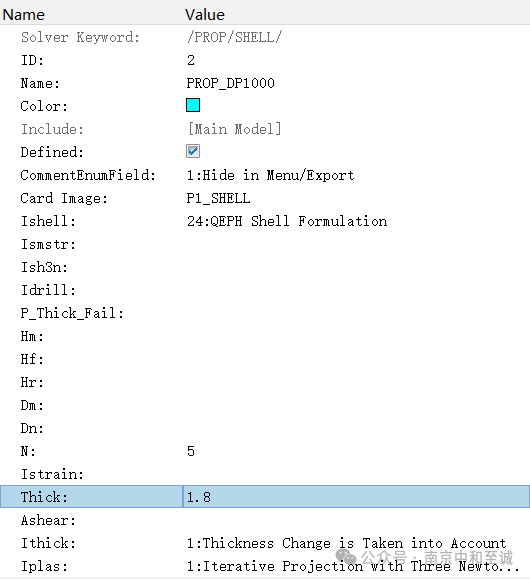

5)按上述方法创建第二个材料属性,参数设置如图3-5所示。


图3-5 参数设置

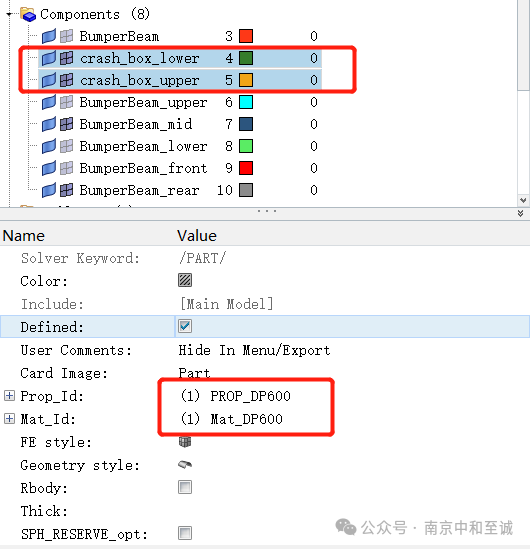

6)将Mat_DP600和PROP_DP600赋予“crash*”部件,如图3-6所示。


图3-6 将Mat_DP600和PROP_DP600赋予“crash*”部件

7)按上述方法将Mat_DP1000和PROP_DP1000赋予其他6个部件。

2.创建焊点

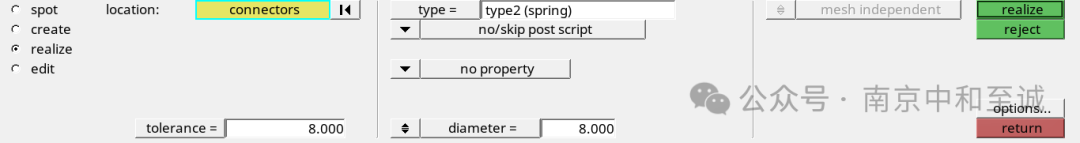

1)点击操作面板“1D→connector→spot”,选择“realize”,点击“connector”选择“all”。其他参数设置如图3-7所示。


图3-7 参数设置

2)点击“realize”,完成创建。

3.创建对称映射

1)点击操作面板“Tool→reflect”,切换到“elems”,“by collector”

2)选择除了“RW^^_5_10”、“RW^^_4_5”和“RW^^_4_10”这三个部件之外的其他所有部件。

3)点击“elems”,“duplicate→original comp”。

基准点B选择如图3-8所示。


图3-8 基准点B选择

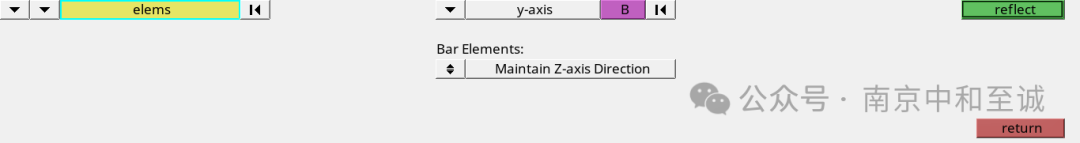

4)其他设置如图3-9所示,点击“reflect”。


图3-9 其他设置

5)切换到“connectors”,点击“connectors”选择“all”,再次点击“connectors”,“duplicate→original connectorgroup”。点击“reflect”。

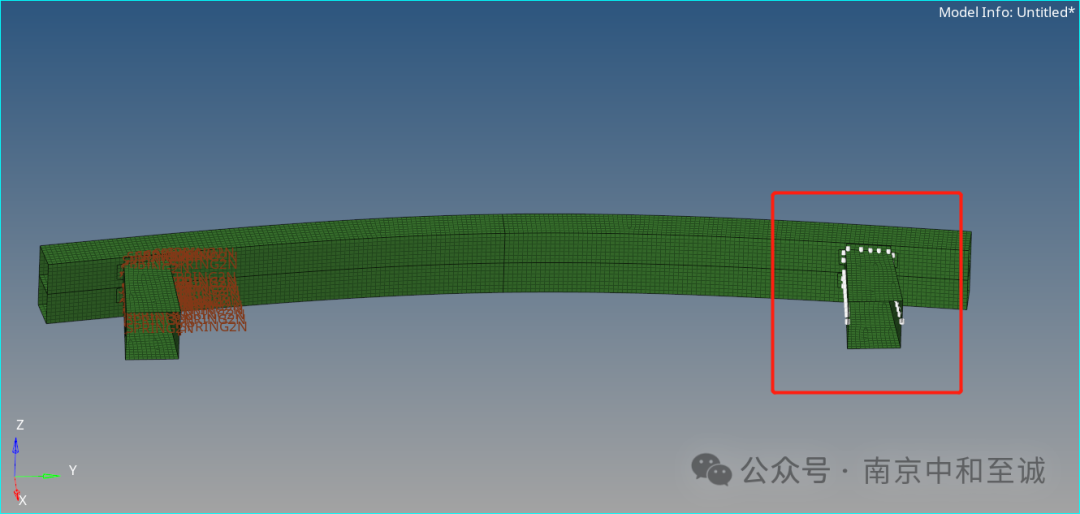

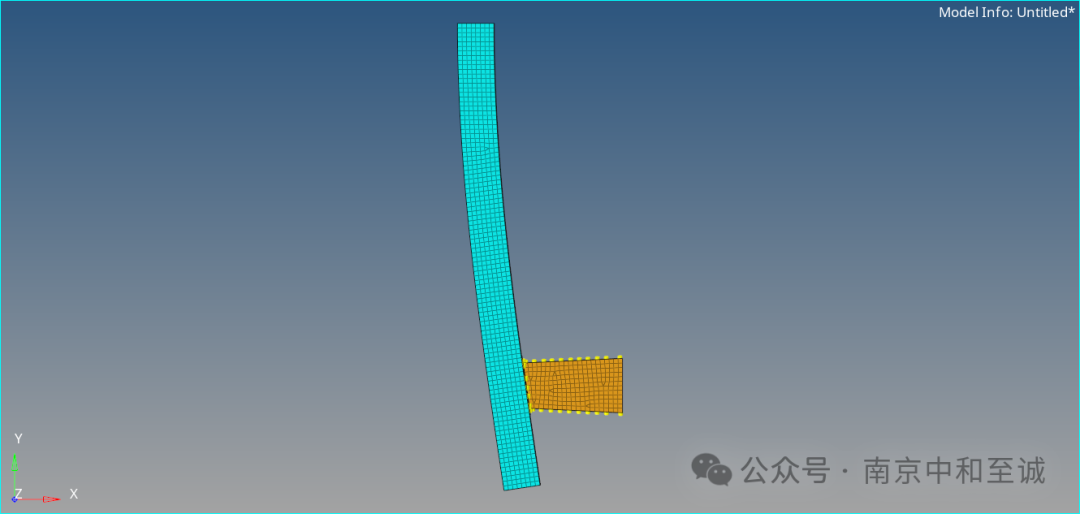

6)点击操作面板“1D→connector→spot”,选择“realize”,点击“connector”,按住鼠标左键+shift键,框选映射的connector,如图3-10所示。


图3-10 示意图

7)点击“realize”。

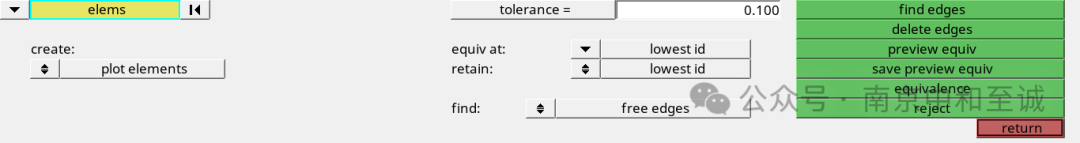

8)点击“Tool→edges”,“elems”选择“all”,参数设置如图3-11所示,点击“preview equiv”,点击“equivalence”。




图3-11 参数设置




04


接触设置:type7



1.创建接触

1)点击“view”下拉菜单,点击“Browsers→

HyperMesh→Solver”。

2)在“Solver”界面,右击鼠标“create→inter→type7”。

3)将“Grond_id(S)”和“Surf_id(M)”设置成

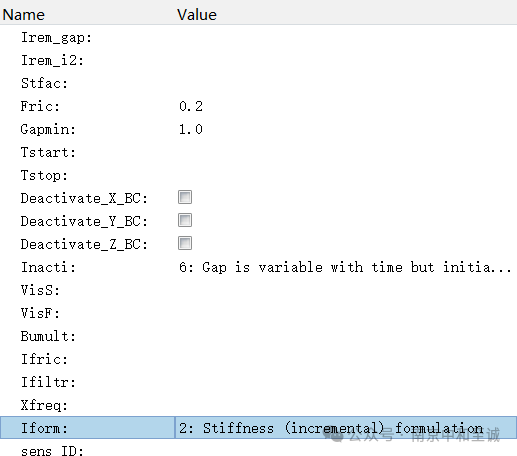

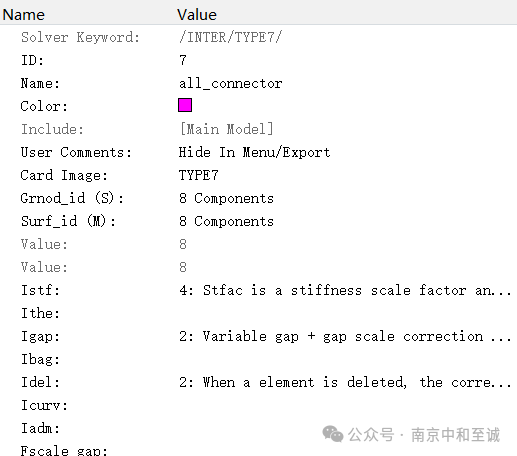

“component”,选择图示8个component。接触的其他参数设置如图4-1,4-2所示。


图4-1参数设置


图4-2 参数设置




05

刚性体设置:RBODY

1.创建刚性体

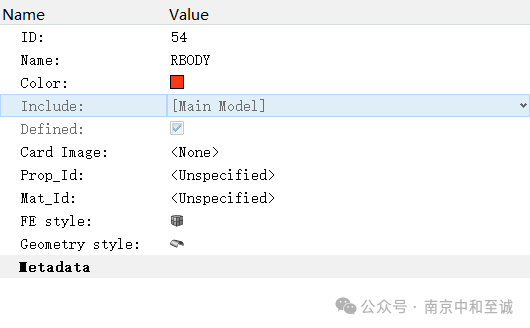

1)点击图片,在model界面右击鼠标“create→component”,参数设置如图5-1所示。


图5-1 参数设置

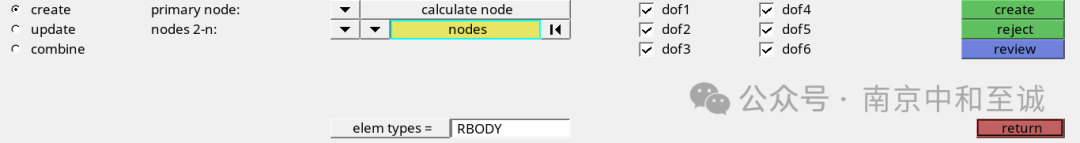

2)点击下拉菜单“mesh→create→1D Elements→Rigids”,参数设置如图5-2所示。


图5-2 参数设置

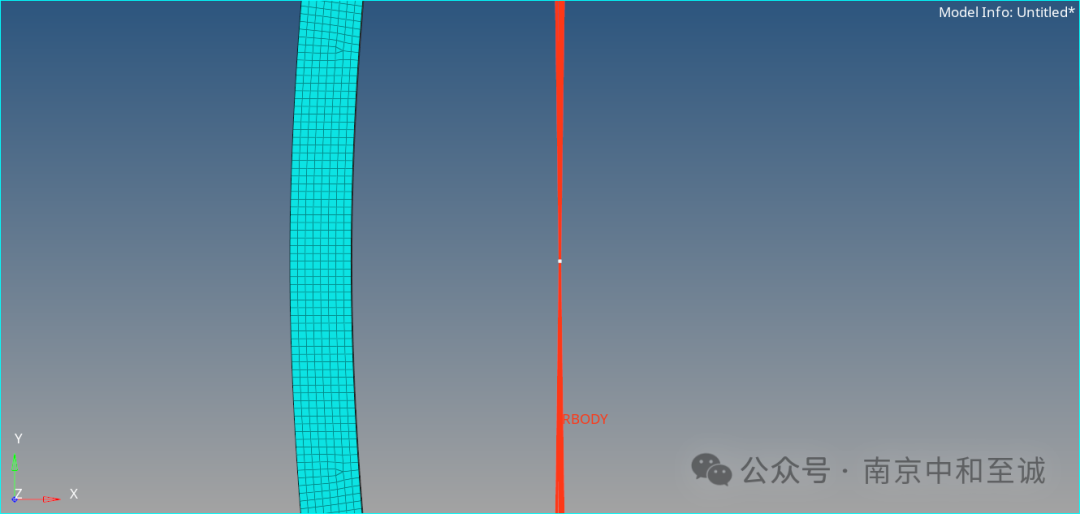

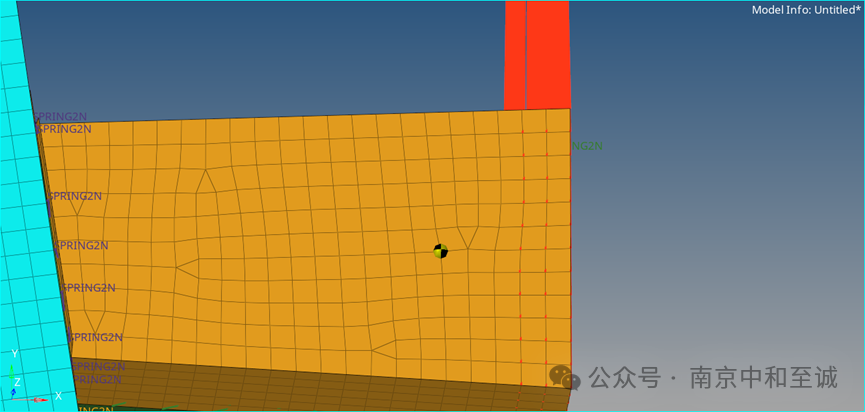

3)在图形界面按住鼠标左键+shift框选如图5-3所示部分,点击“create”。


图5-3

4)在solver界面,打开“RBODY→RBODY→Elements”目录,参数设置如图5-4所示。MASS:500,J_XX、J_YY和J_ZZ:50。




图5-4 参数设置



06



边界条件设置,重力载荷,初速度加载



1.创建边界条件

1)在solver界面,右击鼠标,“create→BOUNDARY CON

DITIONS→BCS”,在“grnd_ID”右击“create”,“Entity IDs”选择图示点。点选择如图6-1所示。


图6-1 选择点的示意图

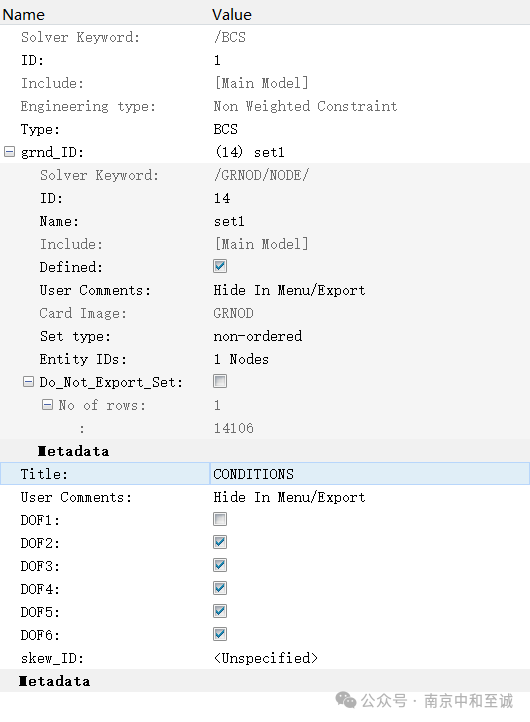

其他参数如图6-2所示。


图6-2 其他参数设置

2.创建重力载荷

1)在solver界面,右击鼠标,“create→BOUNDARY COND

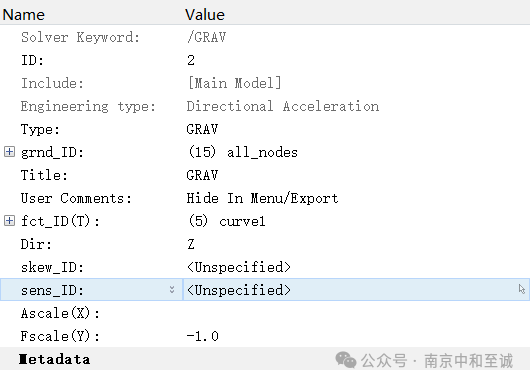

ITIONS→GRAV”,右击“fct_ID(T)”建立曲线。参数设置如图6-3所示。


图6-3 参数设置

2)右击“grnd_ID”,“nodes”选择“all”,其他参数设置如图6-4所示。


图6-4 其他参数设置

3.创建初速度

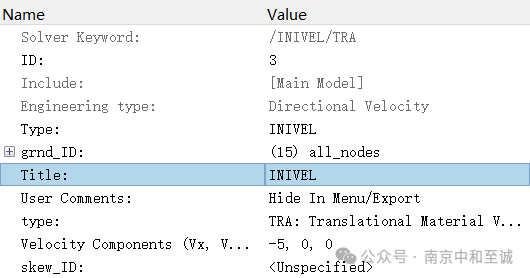

1)在solver界面,右击鼠标,“create→BOUNDARYCON

DITIONS→INIVEL”,“grnd_ID”选择“all_nodes”,“Velocity Components”:-5,0,0,相关参数设置如图6-5所示。


图6-5 相关参数设置



07


设置刚性墙:RWALL



1.创建刚性墙

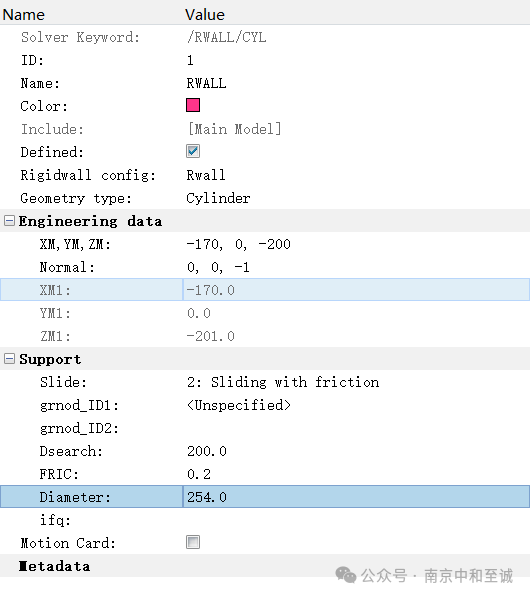

1)在solver界面,右击鼠标,“create→RWALL→CYL”,参数设置如图7-1所示。


图7-1 参数设置




08


设置加速度计和横截面



1.创建加速度计

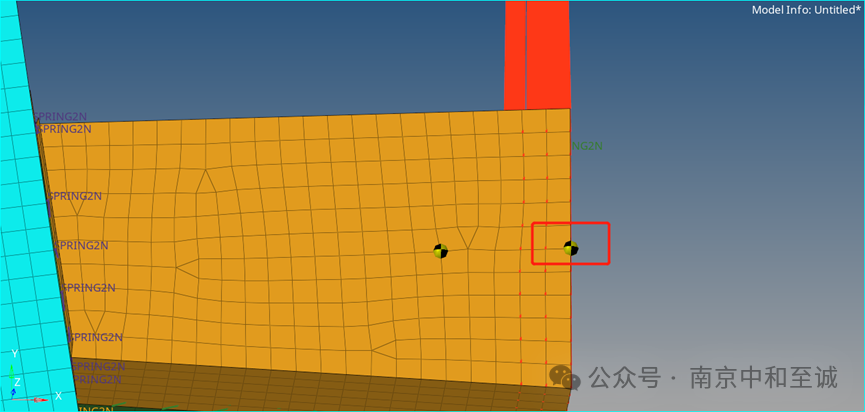

1)在solver界面,右击鼠标,“create→ACCEL”,“node_ID”选择图示的点。点选择如图8-1所示。


图8-1 选择点的示意图

2)Name:acceler01,Fcut:1.65,如图8-2所示。


图8-2 示意图

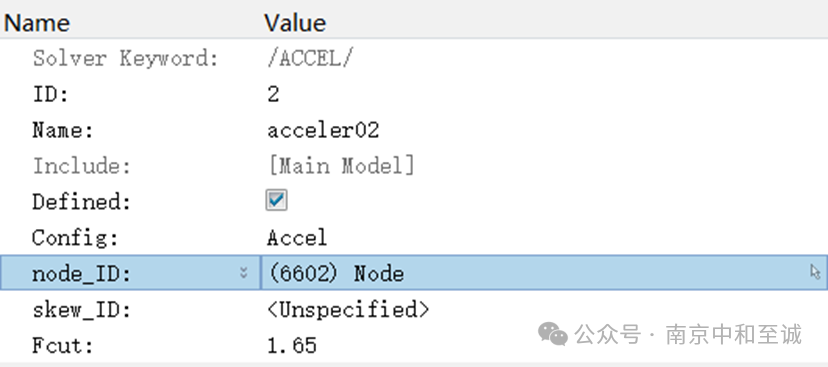

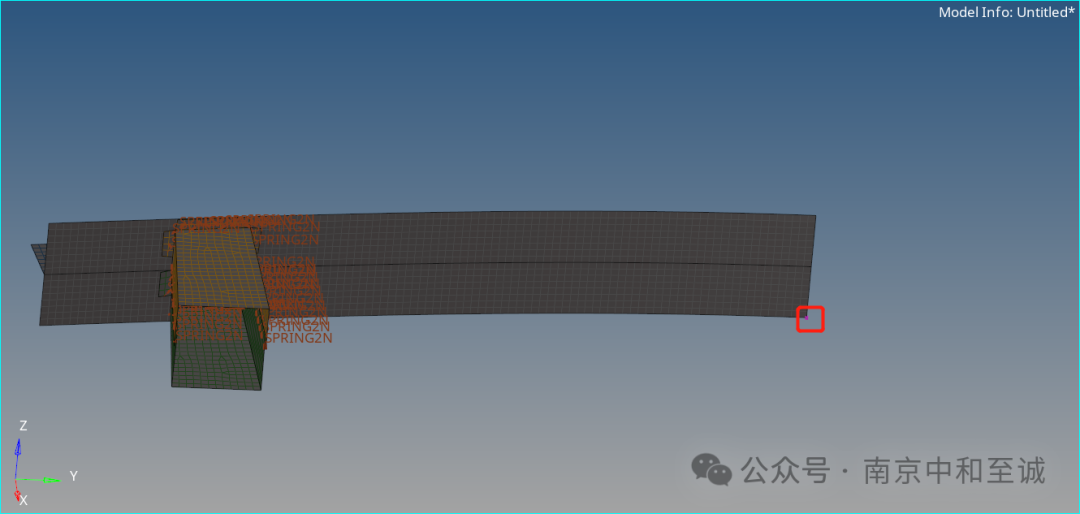

3)按上述方法创建第二个加速度计,“node_ID”选择图示的点。如图8-3,8-4所示。


图8-3 选择点的示意图


图8-4 参数设置

2.创建截面积

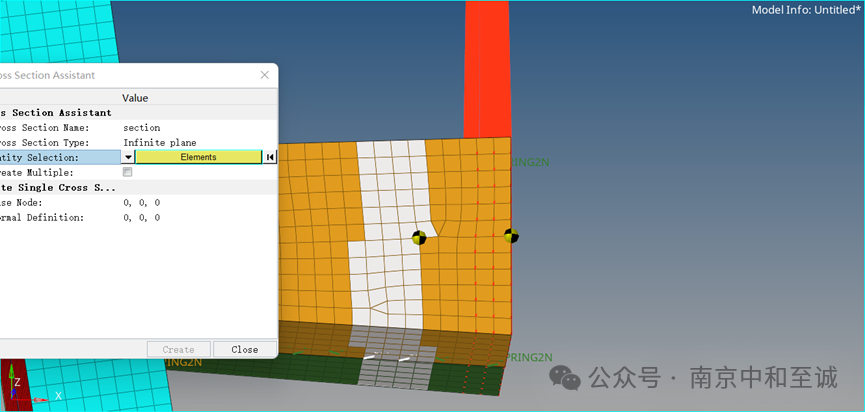

1)在model界面,右击鼠标“create→cross section”,“entity selection”改成“elements”,选择如图8-5所示的element。


图8-5

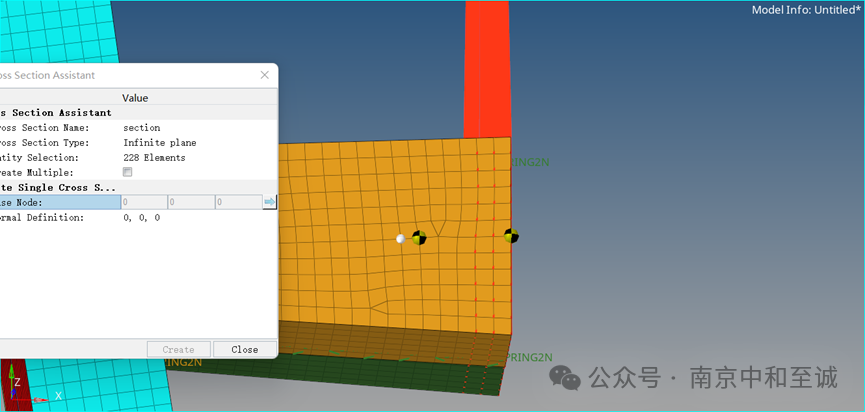

2)Base node选择图示的点。如图8-6所示。


图8-6 选择点的示意图

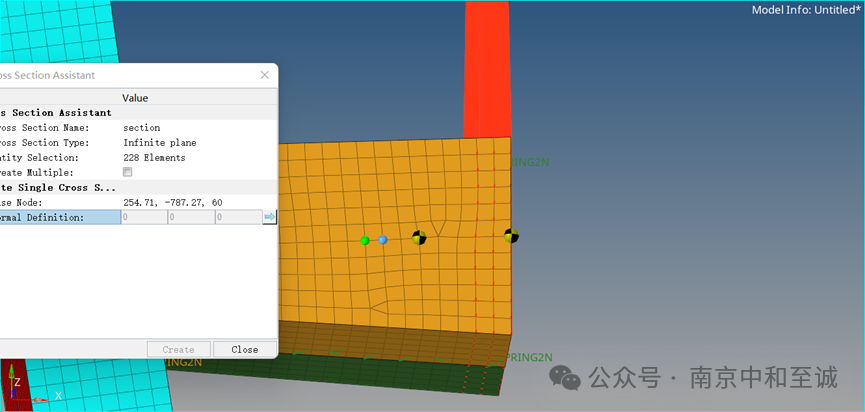

3)Normal definition选择图示的两个点。如图8-7所示。


图8-7 选择点的示意图

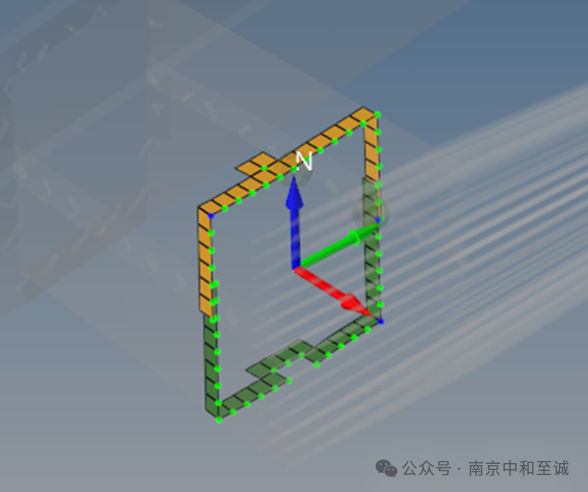

4)点击create。在model界面右击section,点击review,图形界面如图8-8所示。


图8-8

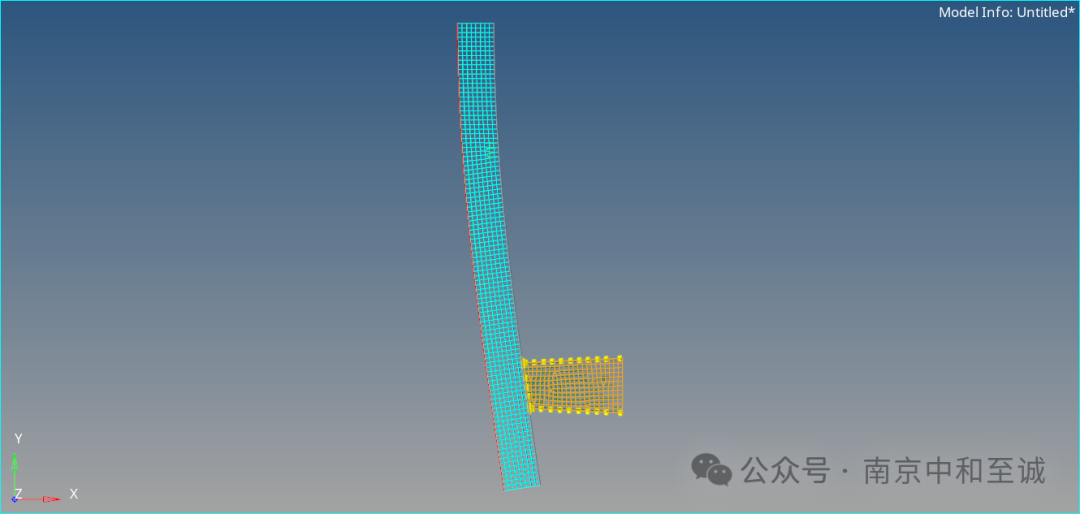

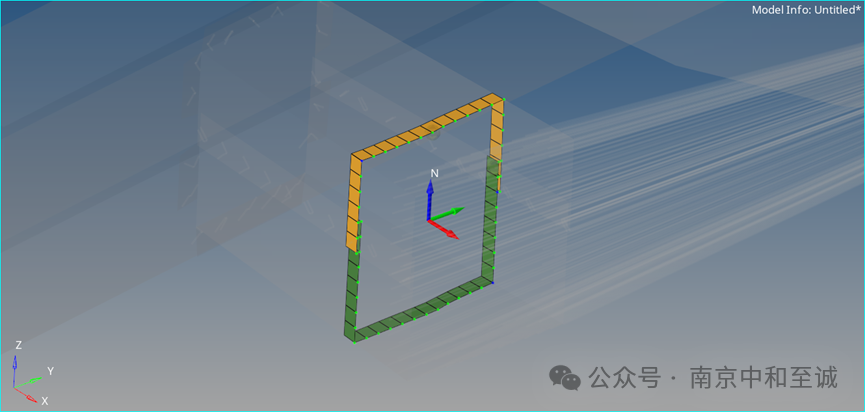

5)通过调整grnod_id和grshel_id将section调整到如图8-9所示的截面。


图8-9



09


第二次渗透检查



1.第二次模型渗透检查

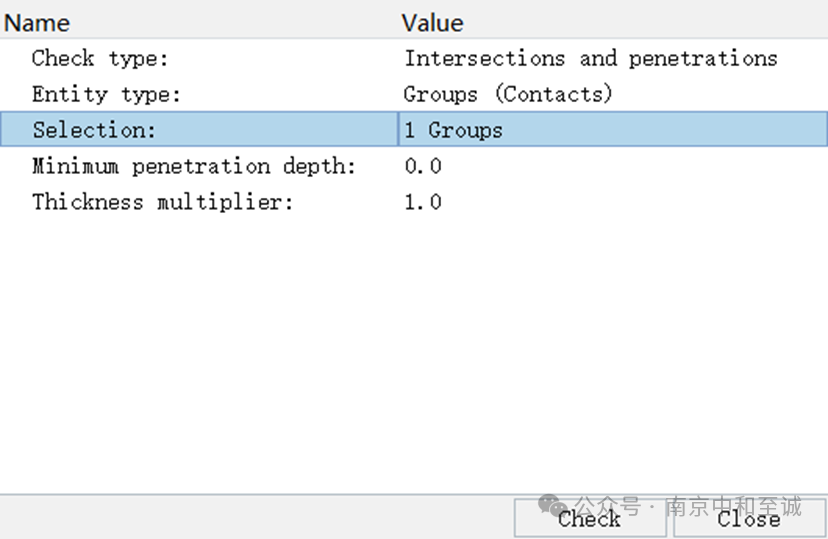

1)点击Penetrations,在Penetrations界面中点击图片,entity type:Groups(Contacts),Selection选择all_connector,如图9-1所示。点击check。


图9-1

2)选中图片,再点击列表Penetrations查看模型中的渗透部分。点击图片修复模型的渗透。点击图片检查模型渗透的修复情况。






10



输出定义:刚性体、刚性墙和

加速度计



1.创建输出文件

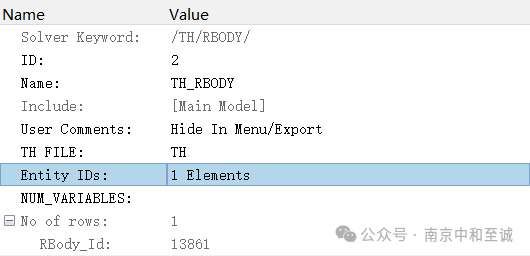

1)在solver界面右击鼠标“create→TH→RBODY”,entity IDS中的elems通过by collector选择RBODY,如图10-1所示。


图10-1

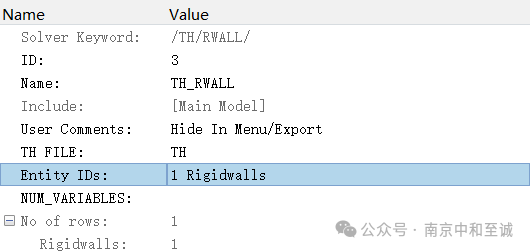

2)在solver界面右击鼠标“create→TH→RWALL”,entity IDS选择RWALL,如图10-2所示。


图10-2

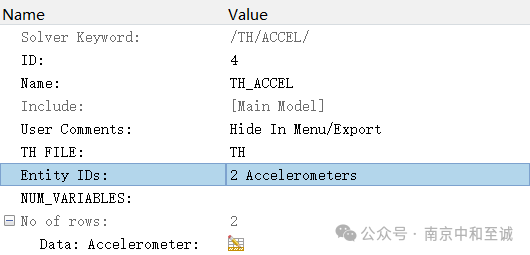

3)在solver界面右击鼠标“create→TH→ACCEL”,entity IDS选择acceler01和acceler02,如图10-3所示。



图10-3



11


定义控制卡片



1.定义控制卡片

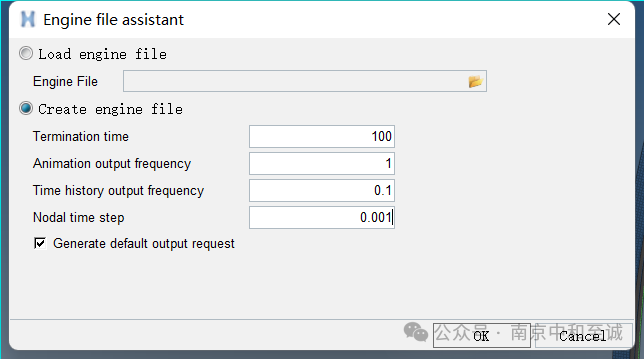

1)点击 Tools 下拉菜单,点击 Engine File Assistant,相关设置如图11-1所示。点击OK。


图11-1 相关设置

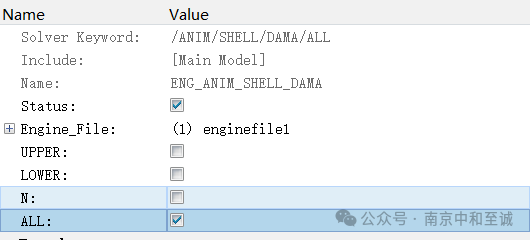

2)点击Tools → Create Cards→ ENGINE KEYWORDS →ANIM →ANIM/SHELL/DAMA,相关设置如图11-2所示。


图11-2 相关设置





12


导出模型



1.导出模型

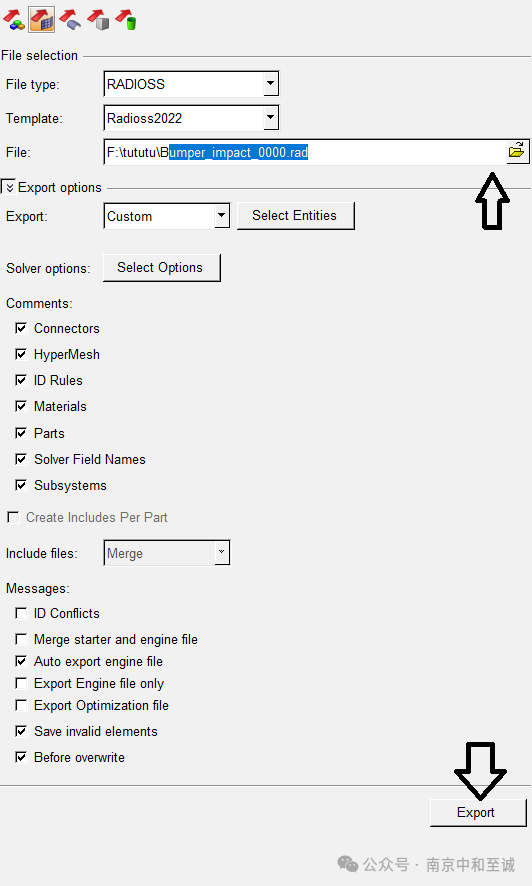

1)点击图片,导出名为:Bumper_impact_0000.rad的模型,如图12-1所示。


图12-1 Bumper_impact_0000.rad的模型



13


提交求解



1.提交求解

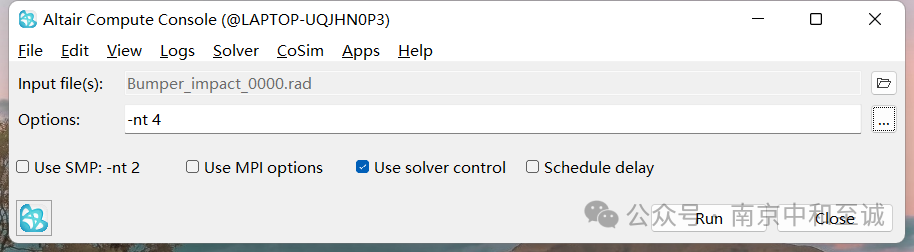

打开求解器,将Bumper_impact_0000.rad模型提交到Radioss求解器进行计算,如图13-1所示。


图13-1





14


后处



1.后处理

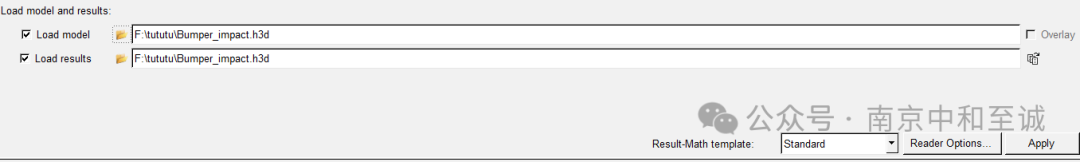

1)打开hyperview,通过图14-1所示界面,点击apply查看结果文件。


图14-1

通过动画查看碰撞期间的应力分布云图。动画如下:



2.绘制全局能量和力曲线,分析保险杠碰撞吸能情况和受力安全性分析

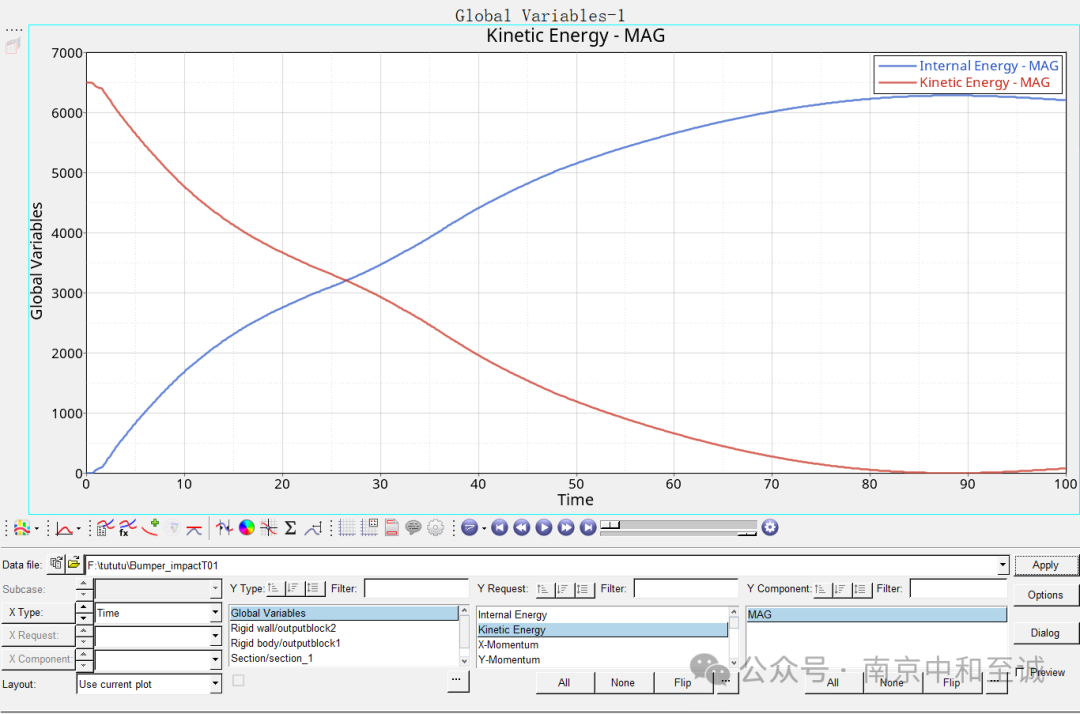

1)切换到图片,hypergrap2D,通过使用构建绘图面板和加载Bumper_impactT01文件,可以在HyperGraph中绘制全局能量和力,如图14-2所示。


图14-2 全局能量和力曲线
