插件介绍

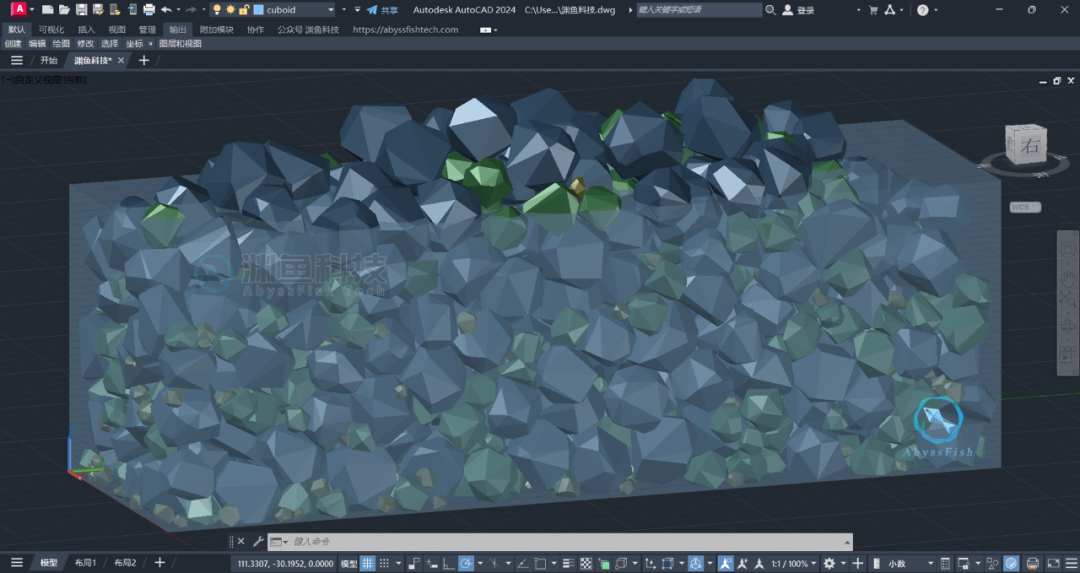

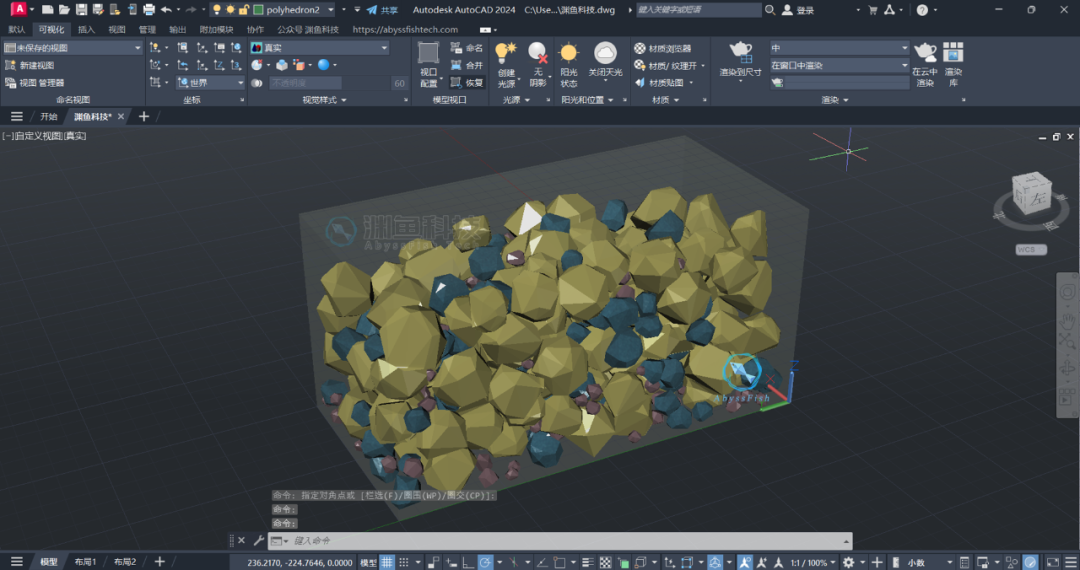

CAD多面体密堆积3D插件可在AutoCAD内建立三维随机多面体密堆积模型。

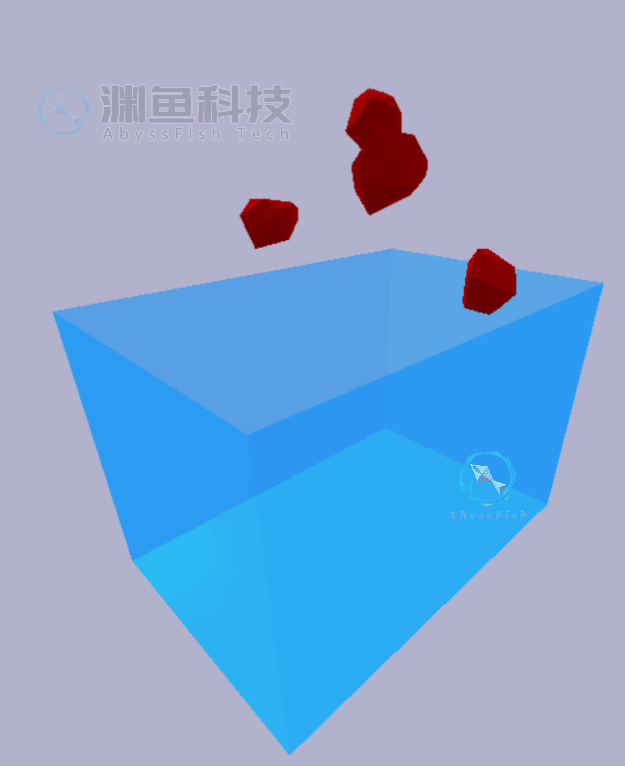

插件内置物理动力学模拟算法，通过模拟重力、碰撞等现象，使多面体在虚拟环境中发生自然堆积，进而实现真实的堆积效果。多面体堆积模拟中存在的局部穿模问题可通过提高“检测频率”参数降低发生概率，或设置合理的“最小间距”参数在AutoCAD建模时完全消除。

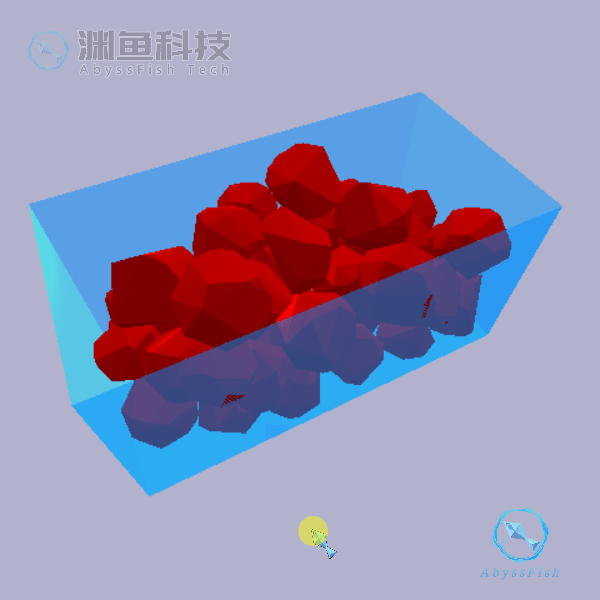

插件支持在物理模拟时对多面体进行鼠标拖动，如调整模型表面的堆积状态进行的部分多面体微调。也可在CAD内对多面体进行移动、修改或删除。

生成的AutoCAD多面体堆积模型包含多面体及与之适配的长方体部件。

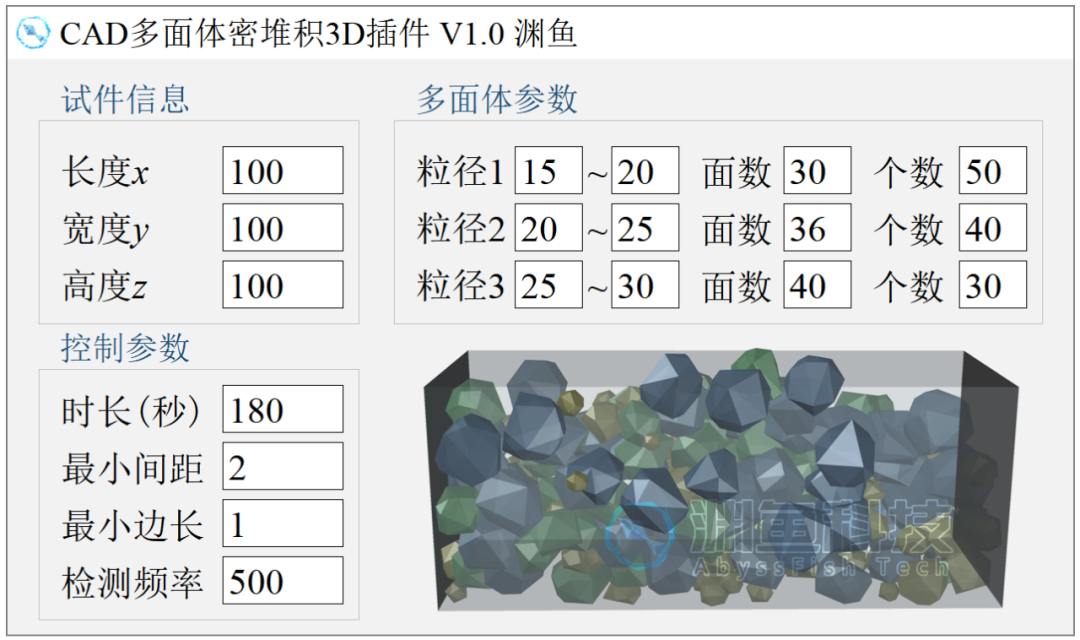

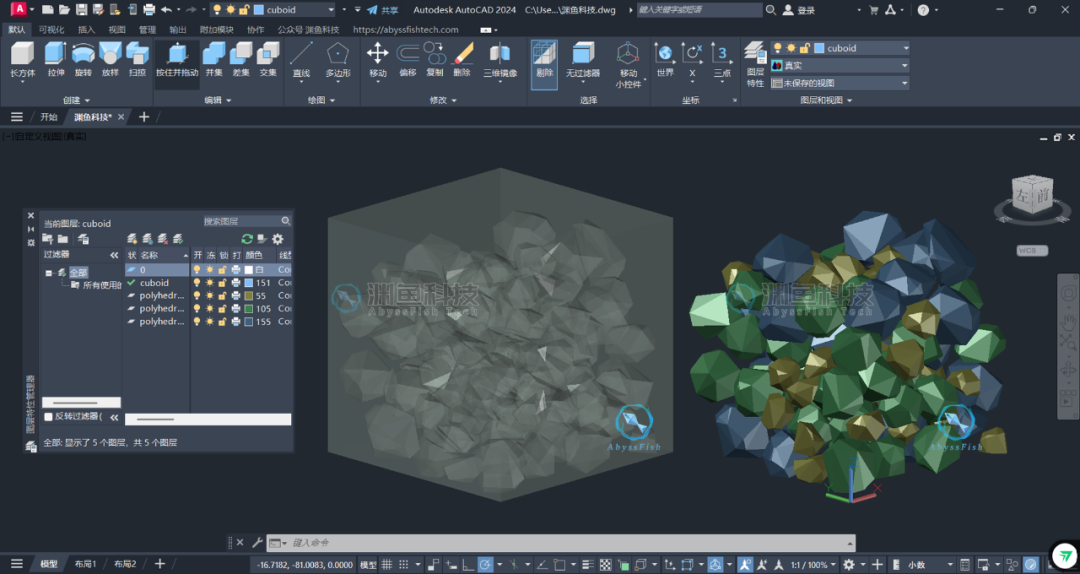

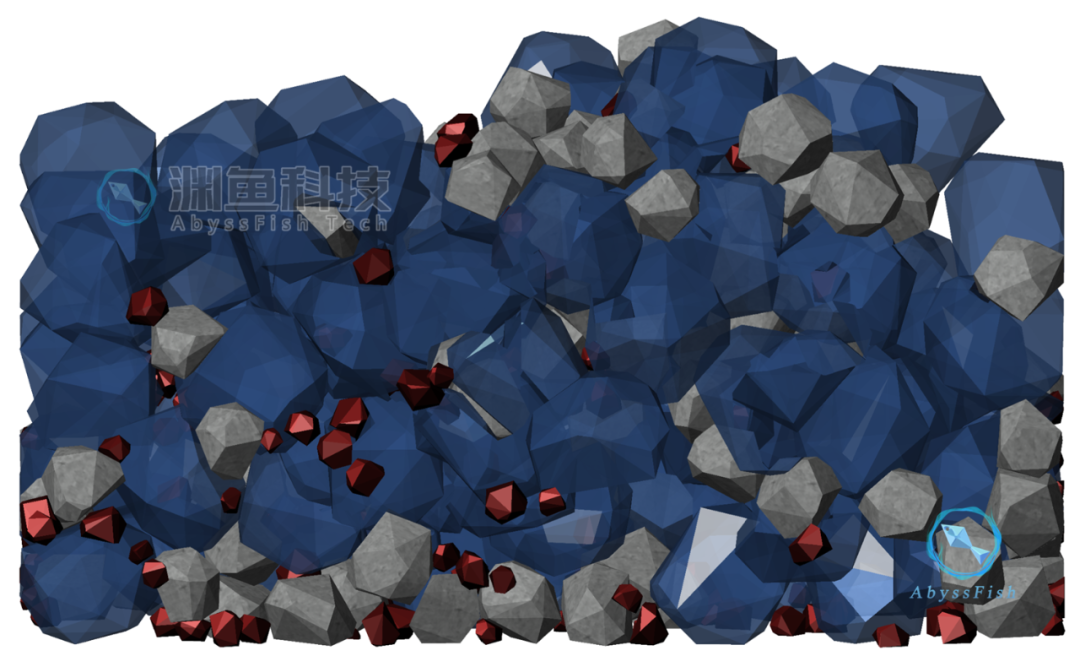

插件可设置模型的长宽高参数，同时可设置三组不同粒径范围的多面体颗粒，不同粒径组的颗粒在CAD内分图层绘制，便于批量化管理，如批量导出或赋值材料、分组进行材质渲染等。

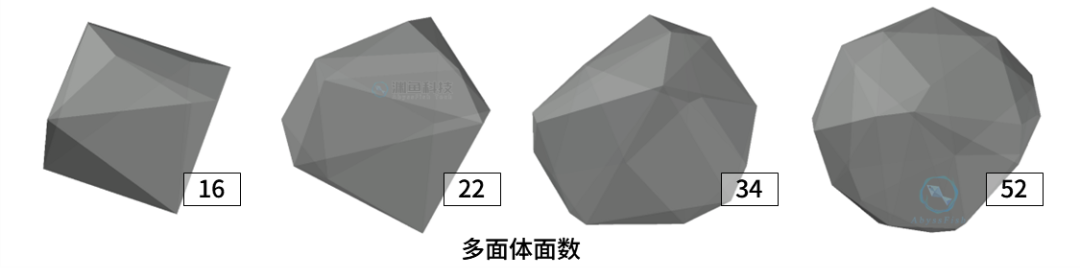

插件可指定生成的多面体面数及个数，用于生成多种形状的多面体类型。注意在参数设置中，多面体“面数”不宜小于20，以避免出现AutoCAD无法构建多面体的情况。

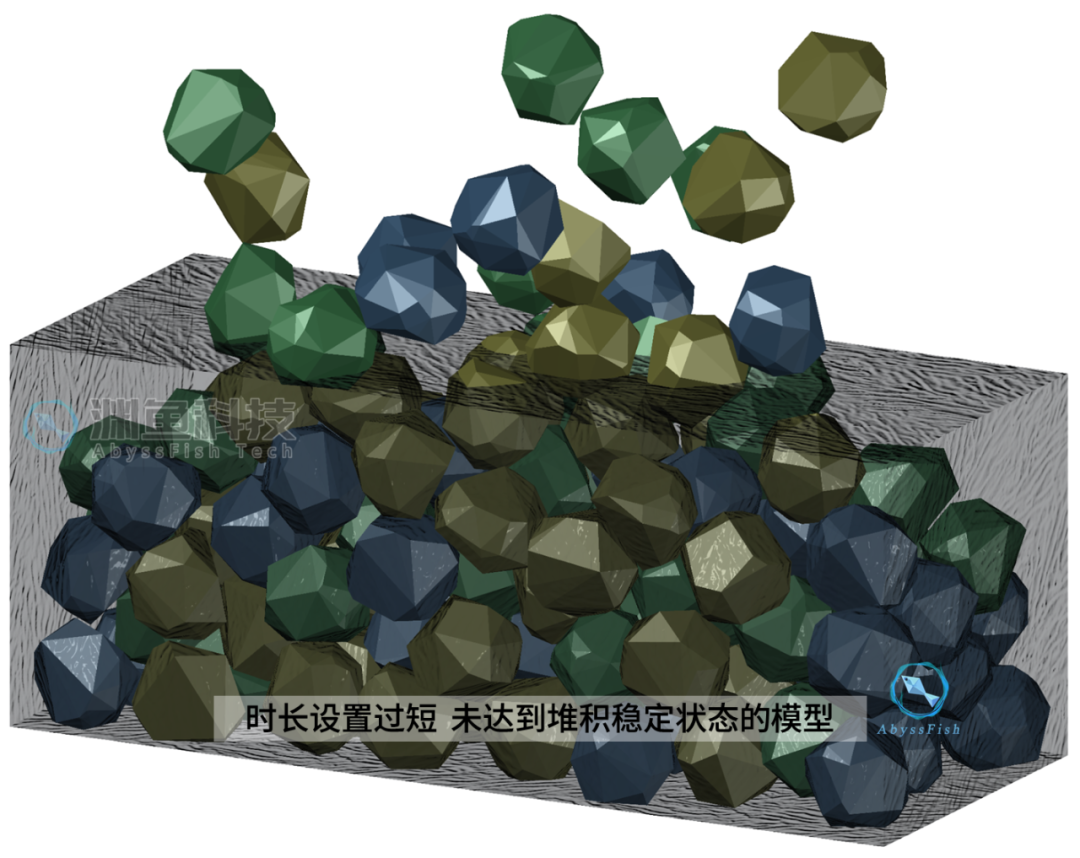

控制参数中“时长”为动力学模拟算法运行的时间长度，应设置合理的堆积模拟运行时间，以确保所有多面体完成重力堆积并达到稳定状态，到达设定的运行时间后，插件将在CAD内建立堆积实体模型。

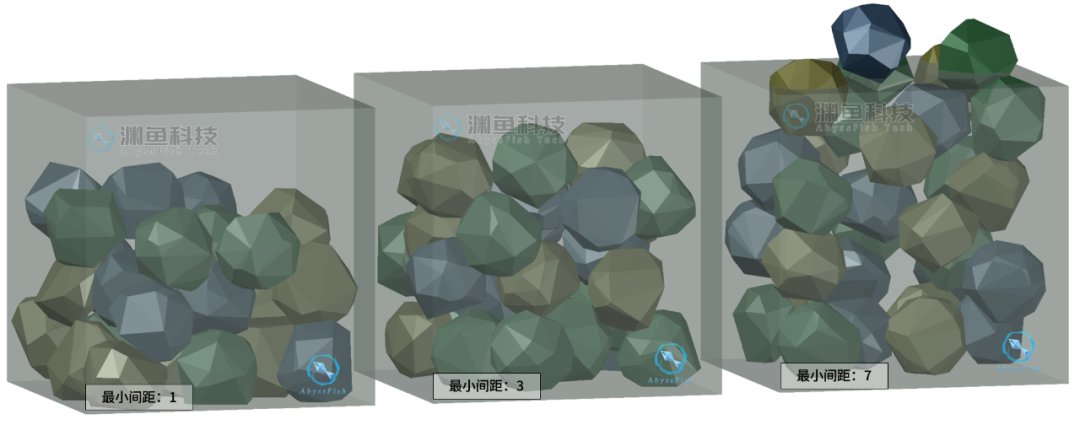

“最小间距”参数为多面体之间的间隙大小，在将堆积模型用于有限元模拟分析时，保证多面体间充足的间隙是基体材料进行网格划分的关键。

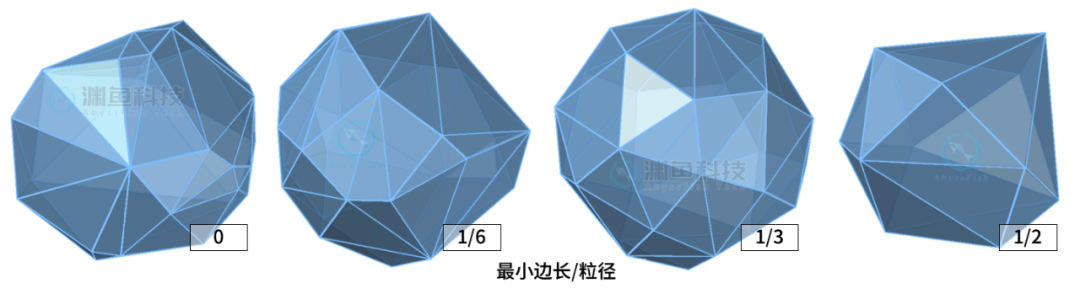

插件支持设置多面体的“最小边长”，以避免因边长过小而影响有限元网格划分。需注意最小边长相对于多面体粒径尺寸不可过大，否则可能造成多面体面数降低甚至无法正常生成，进而导致插件报错。

插件可设置动力学模拟中碰撞的“检测频率”，高检测频率可提高计算精度，降低穿模发生的概率，但也会占用较大的计算资源致使模拟运行变慢。因此该参数设定的合理性应根据计算机性能、模型复杂度、精度要求等因素综合考虑。

插件建立的多面体堆积填充模型可用于科研论文绘图，或导入ABAQUS、ANSYS Workbench、LS-DYNA、COMSOL等有限元仿真软件，进行有限元模拟。

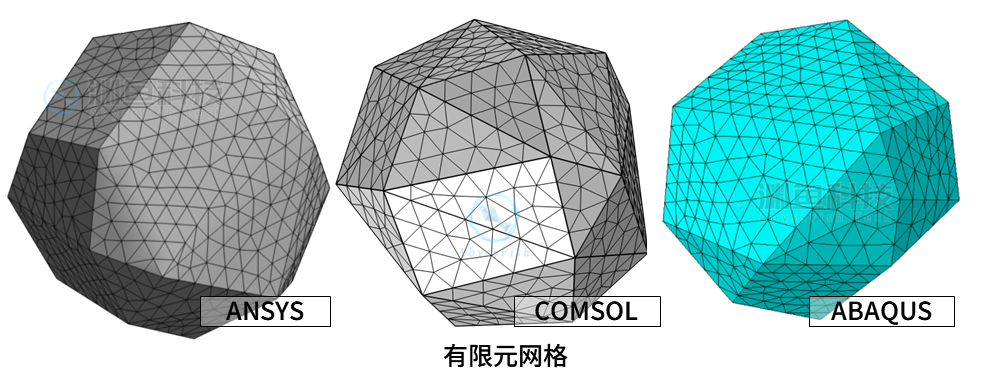

本插件内置几何优化算法，建立的多面体堆积模型可进行高质量的网格划分。所生成的网格在几何适应性和单元形态方面满足有限元分析的基本要求，有效避免出现尺寸过小的单元或因几何复杂度过高而导致的划分失败等问题。

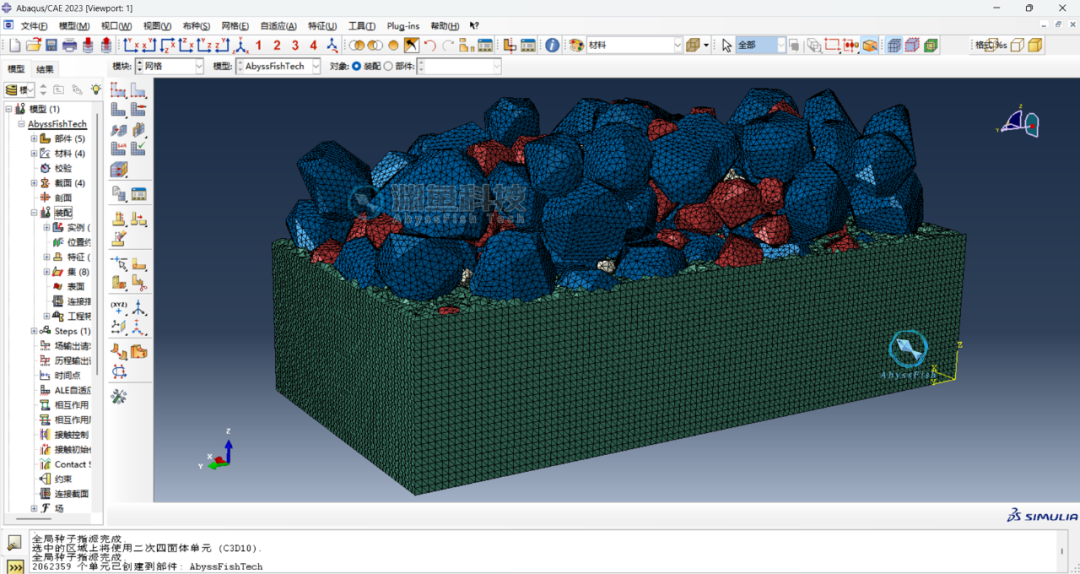

ABAQUS三维多面体重力堆积模型。

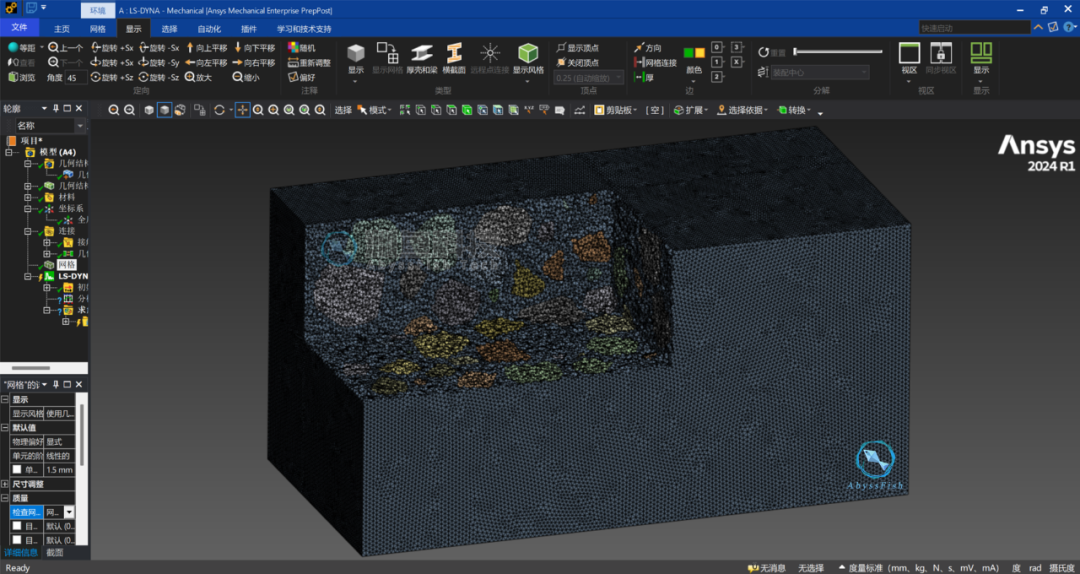

ANSYS Workbench LS-DYNA多面体3D密堆积。

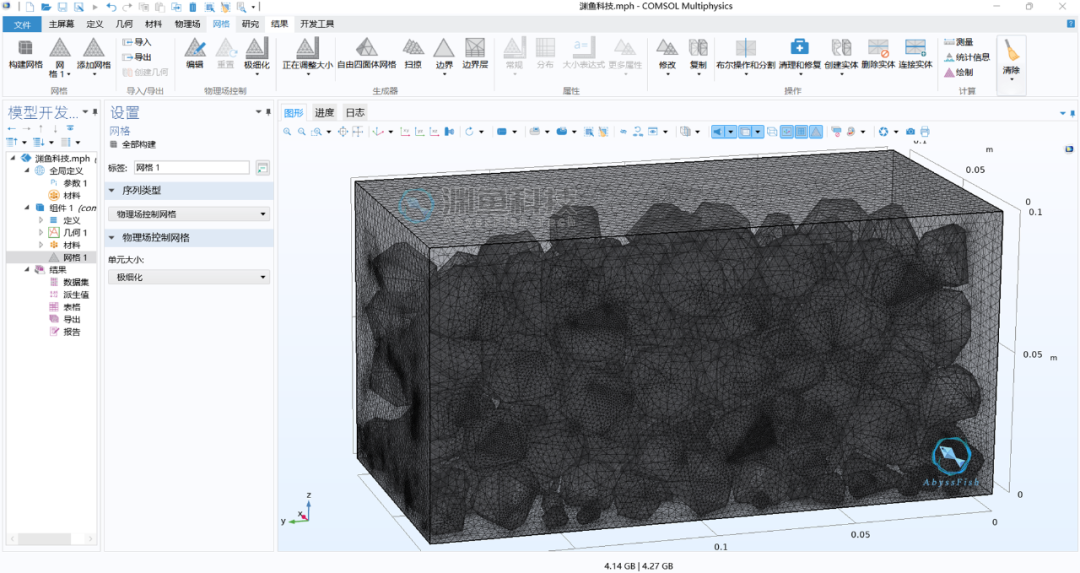

COMSOL多面体颗粒堆积填充。

使用须知
1、插件使用需注册，售价为单机许可价格。
2、插件兼容Windows系统，运行需要安装AutoCAD（2010~2026及以上版本均可使用）。

样图实例
可下载插件生成的模型样图，并进行其他软件的导入测试及模拟。（CAD2010文件）
CAD多面体密堆积3D样图.zip
