Abaqus后处理(2) - 从帧创建场输出

在 Abaqus 后处理中，可以通过组合输出数据库（odb 文件）中多个帧 (Frame) 的结果来创建场输出。例如，可以创建新的场输出来显示多载荷工况的组合响应。

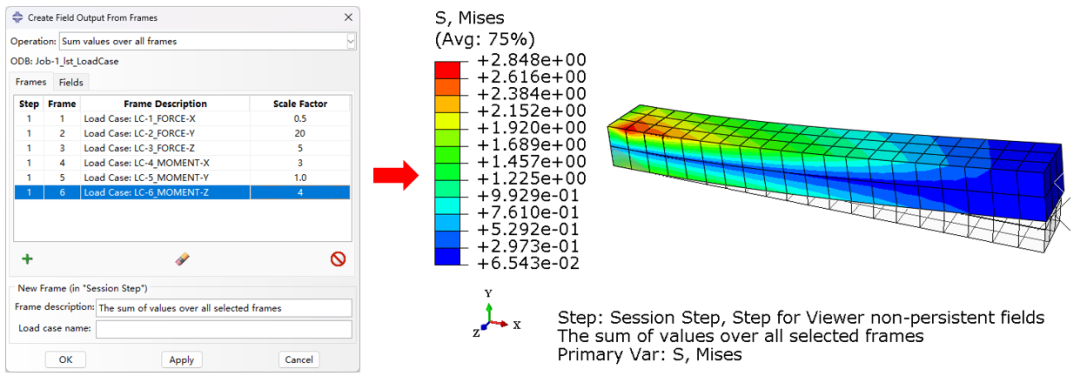

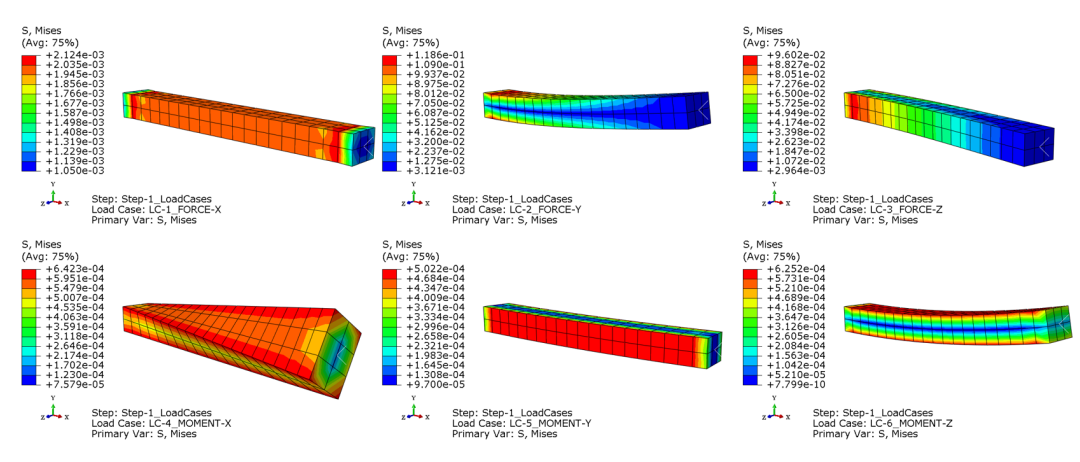

如上图所示的多载荷工况分析，可以使用 Abaqus 的“从帧创建场输出 (Create Field Output From Frames)”功能，获得如下图所示的多载荷工况的组合响应。

从帧创建场输出一般分为两步：1）创建场输出；2）显示场输出。

1. 创建场输出

在 Abaqus 中，通过以下步骤完成场输出创建：

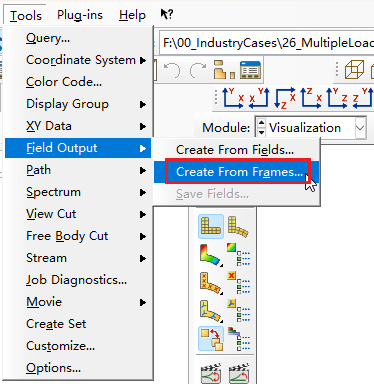

1）在 Abaqus “后处理 (Visualization)” 模块中，选择【Tool】>【Field Output】，点击【Create From Frames...】，弹出【Create Field Output From Frames】对话框。

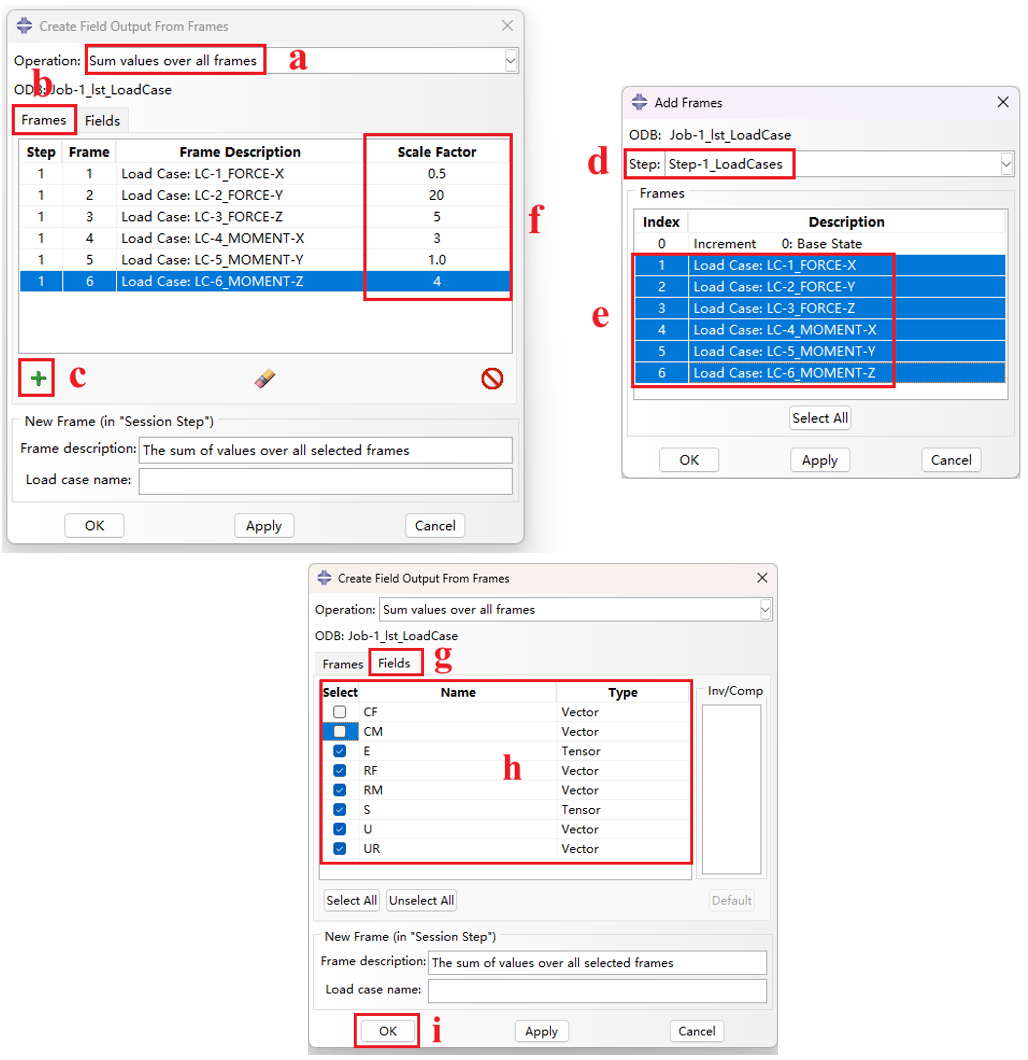

2）在【Create Field Output From Frames】对话框中执行以下操作：

a. 在【Operation】项选择【Sum values over all frames】数据操作类型。数据操作类型一共有 3 种：

【Sum values over all frames】：对所有帧的场结果进行求和以创建新的场输出；

【Find the minimum value over all frames】：查找所有帧的场结果的最小值以创建新的场输出；

【Find the maximum value over all frames】：查找所有帧的场结果的最小值以创建新的场输出。

b. 切换到【Frames】项；

c. 点击底部的 + 号，弹出【Add Frames】对话框；

d. 选择要组合的场计算结果所在分析步；

e. 选择要组合的帧，可以使用【Ctrl】或【Shift】进行多选；

f. 选定帧后，对于【Sum values over all frames】数据操作类型，可以设定义【Scale Factor】缩放因子，求和操作将每个工况计算结果乘以缩放因子后再进行求和；

g. 切换到【Fields】项；

h. 选择要组合的场结果类型，默认是全选，此处取消 CF、CM 结果；

i. 点击【OK】完成场输出的创建。

2. 显示场输出

默认情况下，新创建的场输出不会直接显示，需要通过以下步骤显示新创建的场输出：

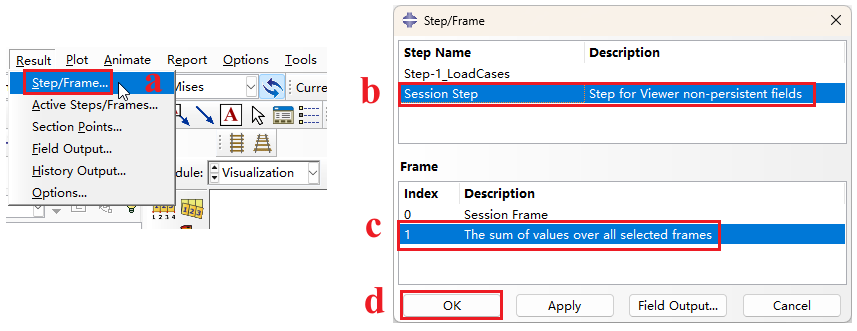

1）切换分析步/帧结果：

a. 在 Abaqus “后处理 (Visualization)” 模块中，点击【Result】>【Step/Frame...】，弹出【Step/Frame】对话框；

b. 在【Step Name】列表中选择【Session Step】，所有新创建的场输出均存储在【Session Step】中；

c. 在【Frame】列表中选择【1】，这是刚创建的场输出；

d. 点击【OK】完成分析步/帧的切换。

2）显示结果：

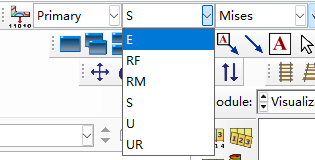

通过【Field Output】工具栏切换想要显示的结果。

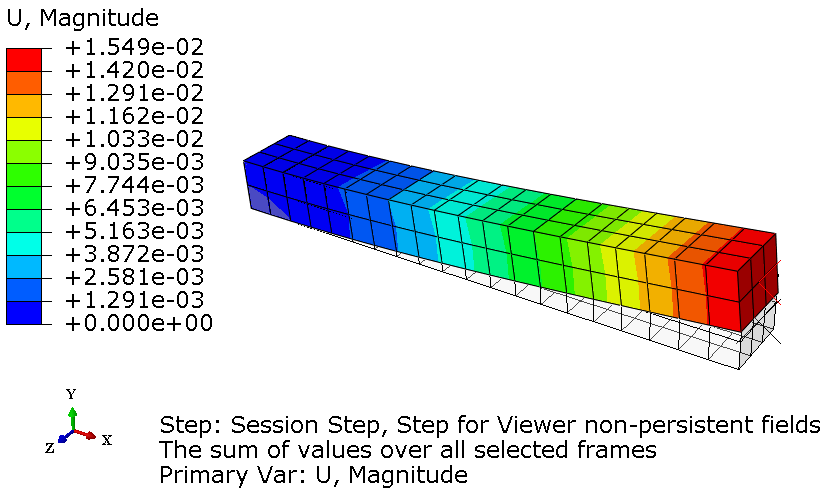

组合后的 Mises 应力和位移响应如下图所示。

3. 注意事项

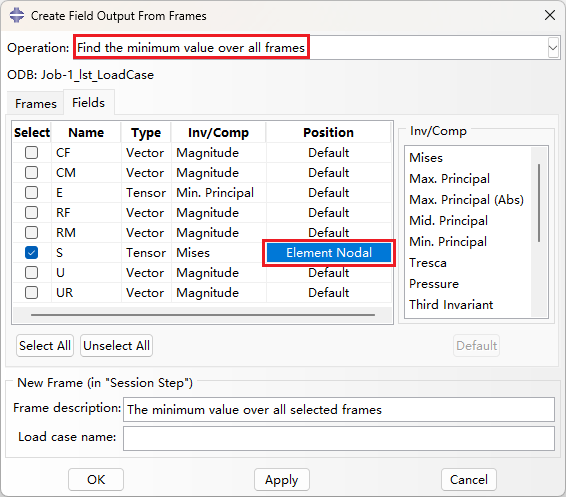

当选择【Find the minimum value over all frames】或【Find the maximum value over all frames】进行数据操作以创建新的场结果时，建议对基于单元积分点（如应力 S）的结果选择【Element Nodal】位置。原因是，在不同的帧中，单元积分点的位置可能发生变化，直接对积分点进行最小值/最大值计算时可能因位置不匹配而引入显著的误差，尤其是在通过外推法（Extrapolation）进行计算时。相比之下，节点作为单元连接点，在全局范围内保持一致，因此使用节点值进行计算更为可靠且准确。
