Fluent入门验证案例 | 在带有加热壁的管道中沸腾仿真(一)
本案例为入门案例，对垂直管道加热壁附近的气泡形成和沸腾进行建模。管道的外壁用恒定的热通量加热。通过对温度进行检测，这些值用于与仿真结果进行比较。实现对计算结果准确性的验证。适合刚接触fluent软件的读者练手实用。

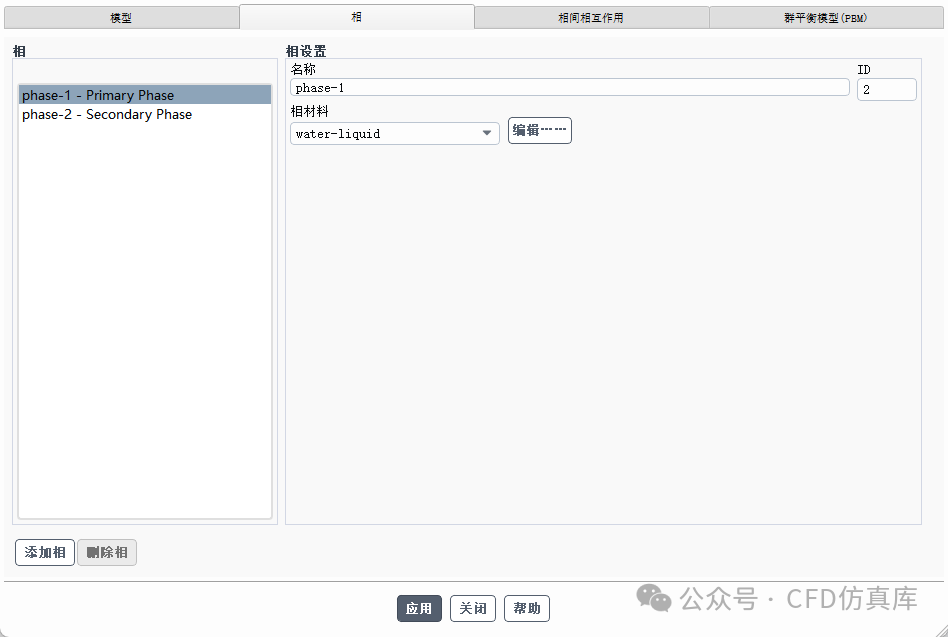

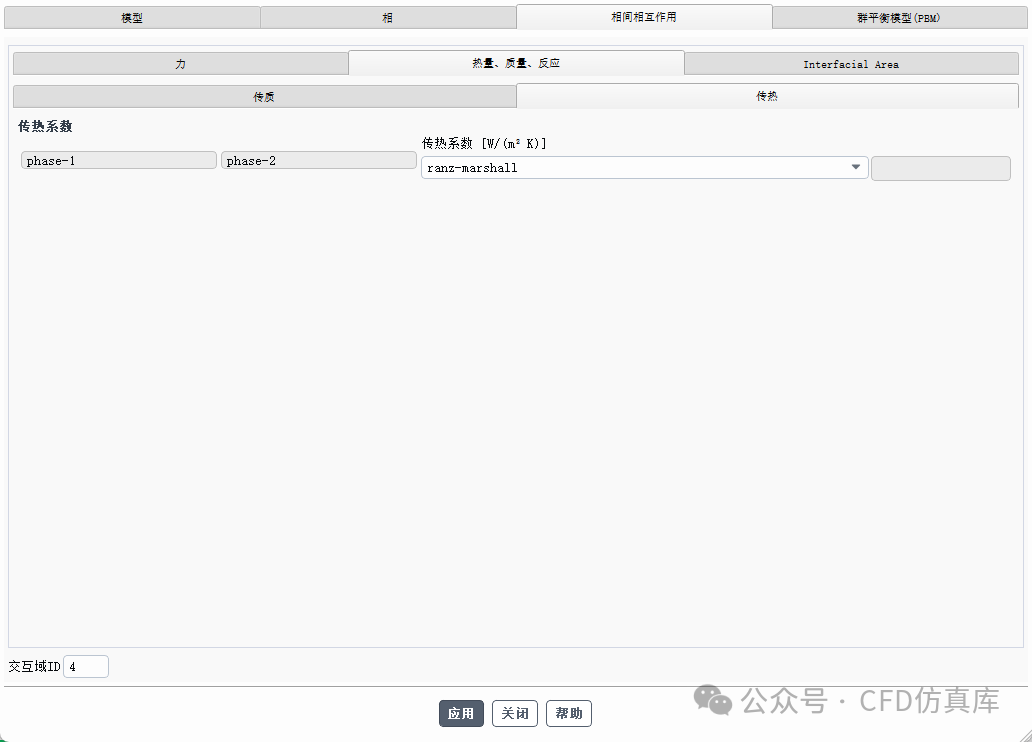

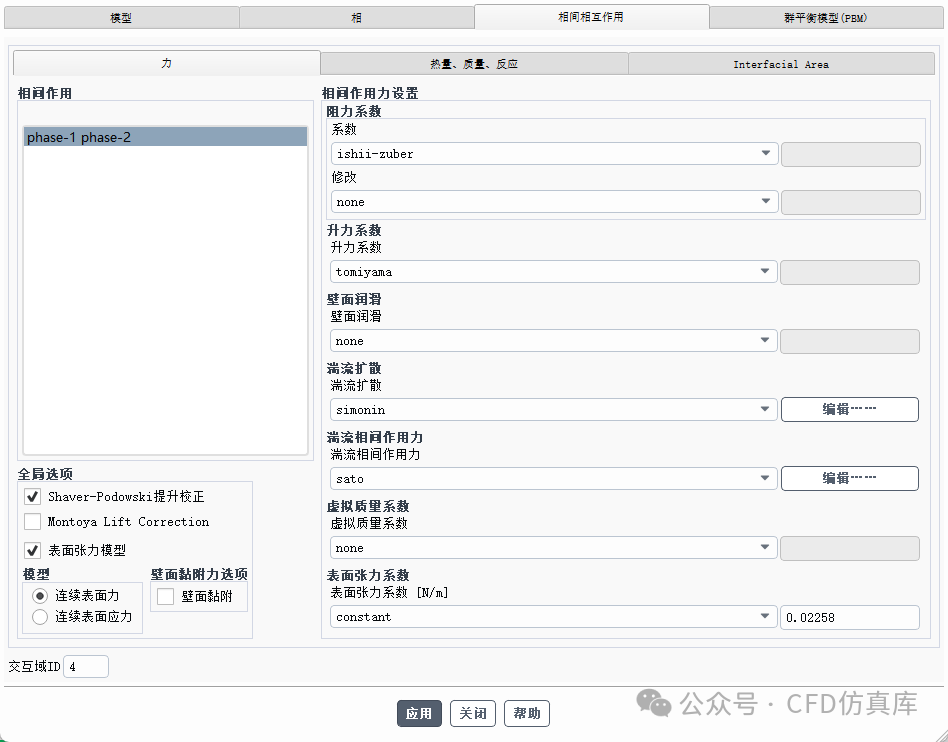

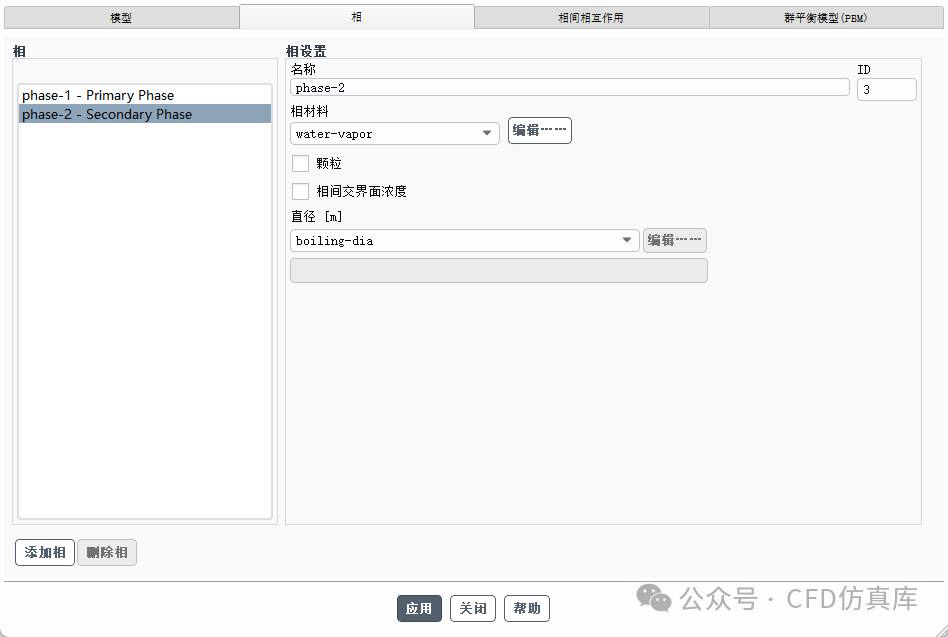

3.3 模型设置 此处选择欧拉模型进行相关计算，勾选沸腾模型，RPI沸腾模型，具体设置如下图所示：
3.5 边界条件设置
其次对速度入口相二展开设置，具体设置如下图所示：

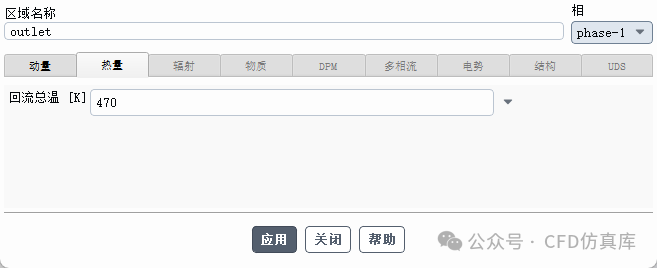

对速度出口相一展开设置，具体设置如下图所示；
对速度出口相二展开设置，具体设置如下图所示；
对壁面边界进行热量设置，选择热通量，赋值为570000，具体设置如下图所示：
对在带有加热壁的管道中沸腾仿真的计算结果进行可视化处理，体积分数结果如下图所示：

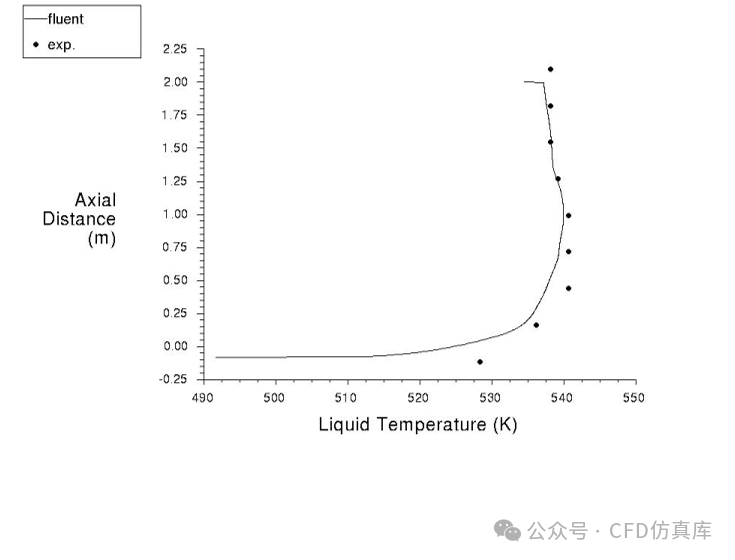

对相一沿x轴方向的温度结果进行计算，其计算结果如下：
可以发现，该计算结果与验证结果基本一致，可以满足计算要求：
来源：CFD仿真库
1 workbench 设置
本案例具体设置如下图：
2 SCDM 设置
2.1 导入几何
具体的几何模型与边界条件如下所示：
2.2 网格设置
3 FLUENT 设置
3.1 General设置与网格导入

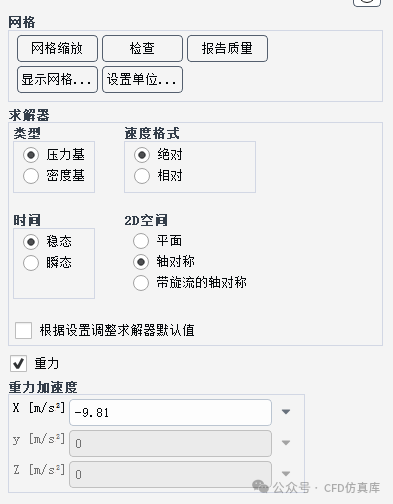

首先导入网格，然后勾选稳态计算，并勾选轴对称，并且开启重力加速度，具体设置如下图所示。
3.2 材料设置
此处对材料进行设置，依据相关文献，需要设置两种不同的流体材料，具体设置如下图所示：
依据几何边界与模型介绍，各部分设置如下图，首先对速度入口相一进行设置：
3.6 初始化设置

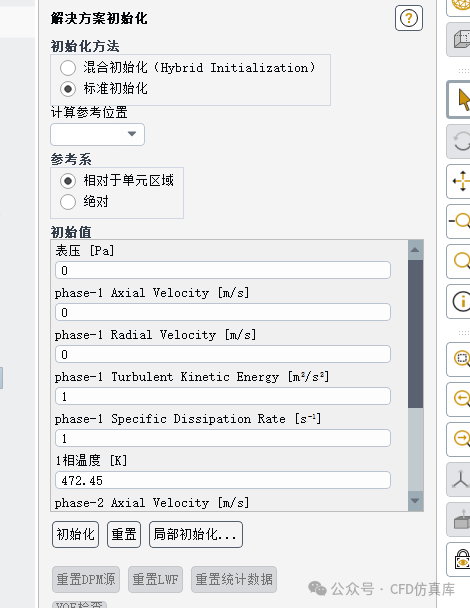

首先进行混合初始化设置，具体设置如下图：
3.7 计算设置
此处进行的计算设置如下：
4 后处理结果
4.1 后处理结果
登录后免费查看全文
著作权归作者所有，欢迎分享，未经许可，不得转载
首次发布时间：2025-06-13
