Fluent FW-H 圆柱绕流气动噪声计算(一)
本案例对圆柱绕流的气动噪声展开了仿真计算。主要涉及到二维模型LES大涡模拟的开启、FW-H模型的使用。计算模型简单，为气动噪声常用的验证模型。通过对该案例的学习，后续可以通过该方法对各类航空航天、船舶等领域的气动噪声展开预报。
1 workbench 设置

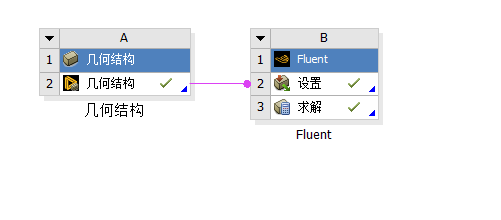

本案例计算模型简单，相关的workbench设置如下图：
2 SCDM 设置
2.1 导入几何

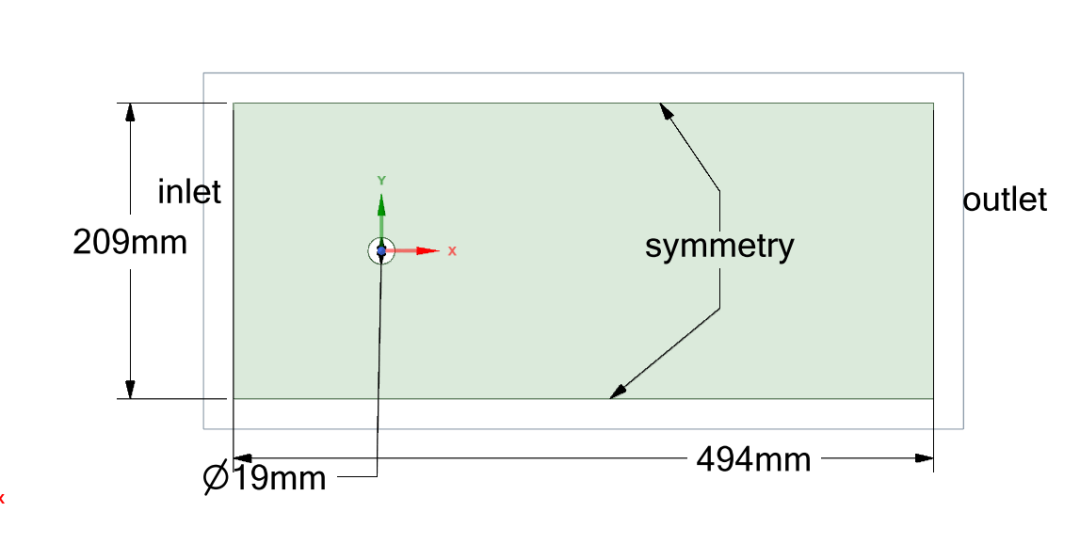

本案例采用的圆柱体直径为19mm，相关的几何结构与边界条件如下图：
2.2 网格设置

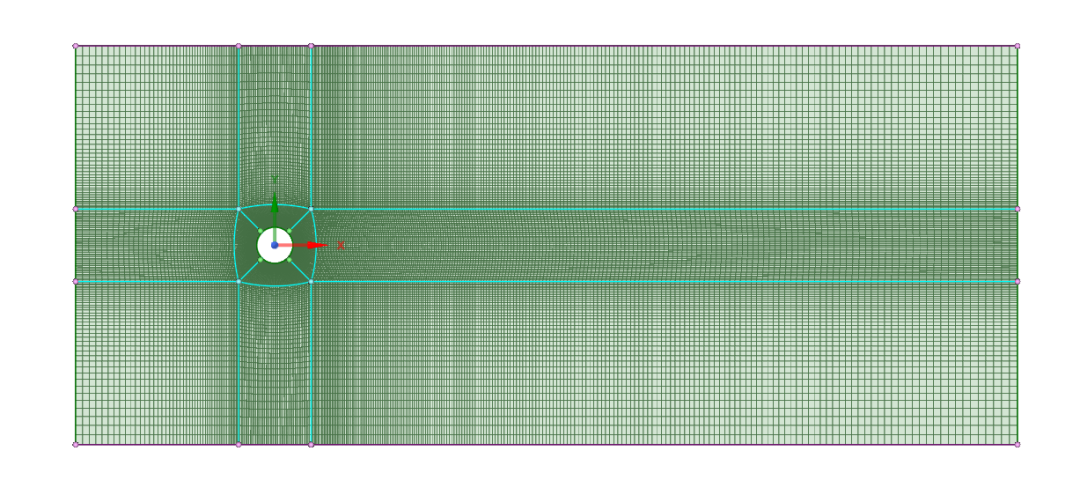

采用SCDM进行网格划分，采用四边形网格划分。具体的网格划分如下图所示：
3 FLUENT 流场设置
3.1 General设置与网格导入

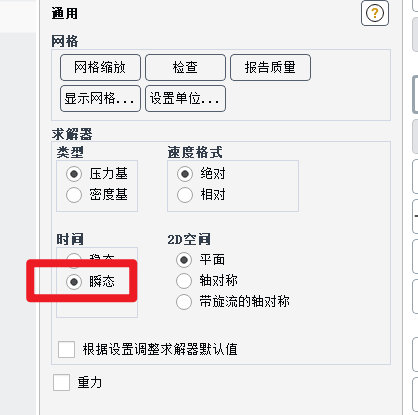

由于本文要进行声学计算，因此需要通过瞬态计算，对涡脱落的进行捕捉，因此采用瞬态计算，相关设置如下图所示。
3.2 材料设置

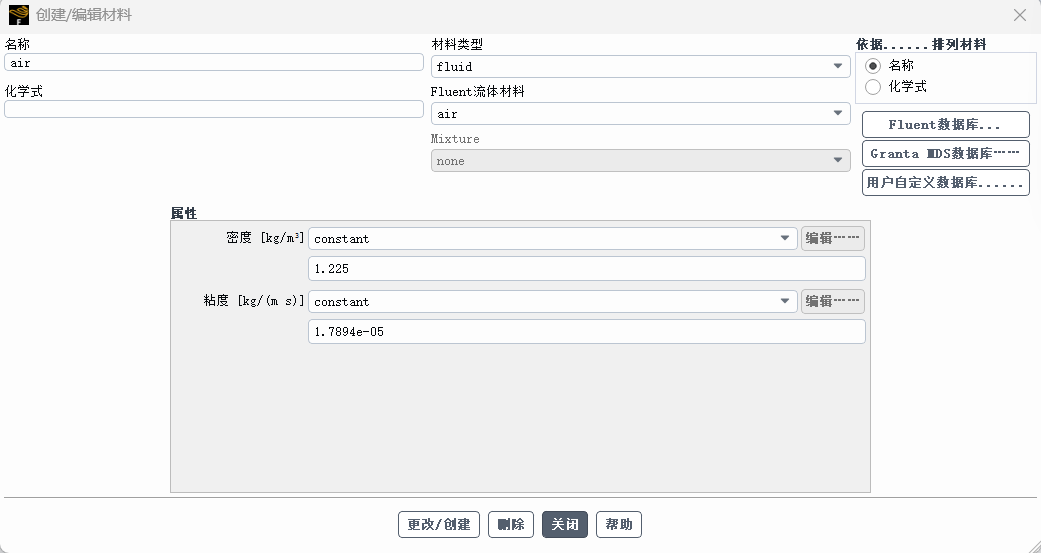

此处需要采用正常的空气材料进行计算，具体设置如下：
3.3 LES 模型开启设置

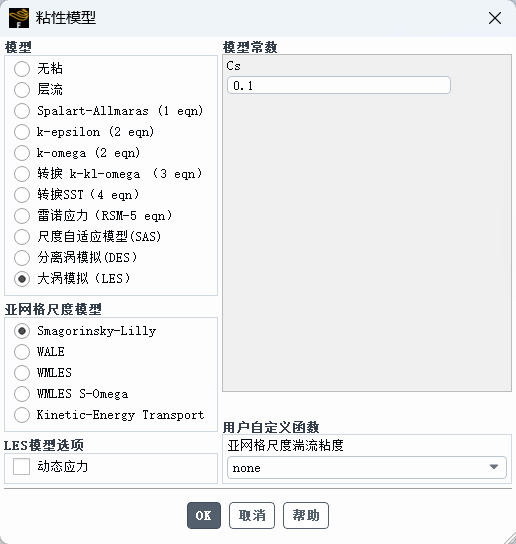

在二维计算中，需要手动开启大涡模拟，开启所用的命令如下图所示，大涡模型的相关设置同样如下图所示：
C# |

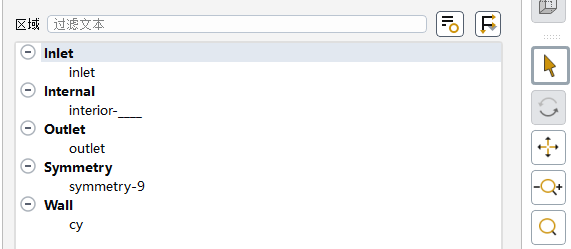

3.4 边界条件设置

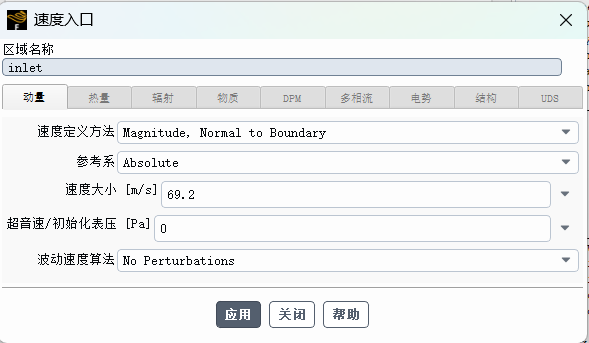

根据几何图中的边界条件对边界条件进行设置，具体的设置如下图所示，其中速度入口采用69.2m/s，具体设置如下图：
|
|
3.5 初始化设置

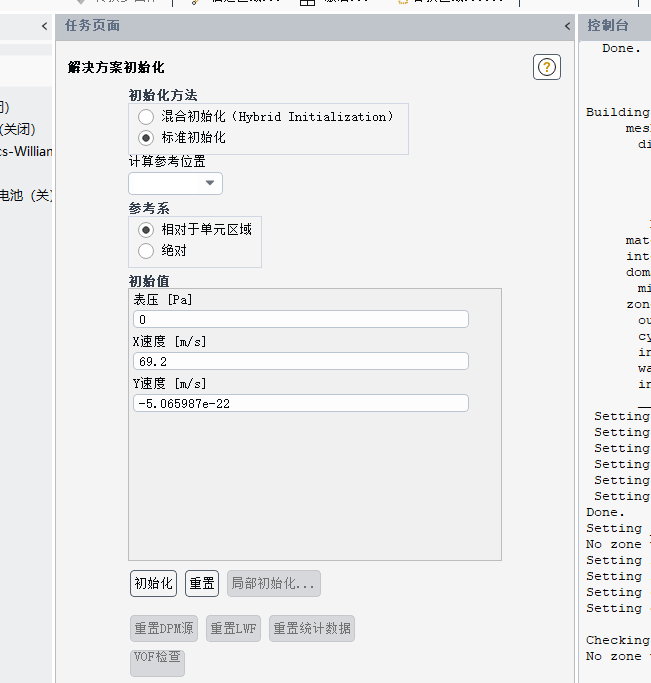

首先进行标准初始化设置，具体设置如下图：

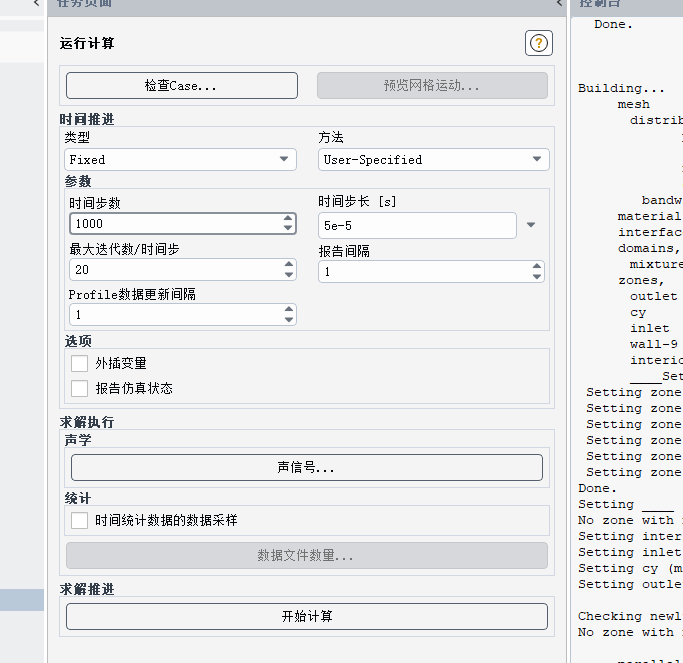

3.6 计算设置
此处进行的计算设置如下：
4 FW-H计算设置
4.1 FW-H模型开启

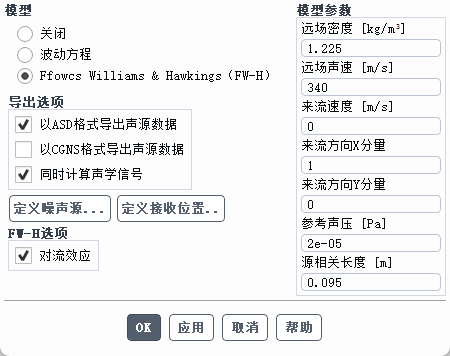

首先对圆柱绕流进行计算，并对升力和阻力等结果进行监测，待计算结果稳定后，开启对应的声学模型，相关模型设置如下图所示。

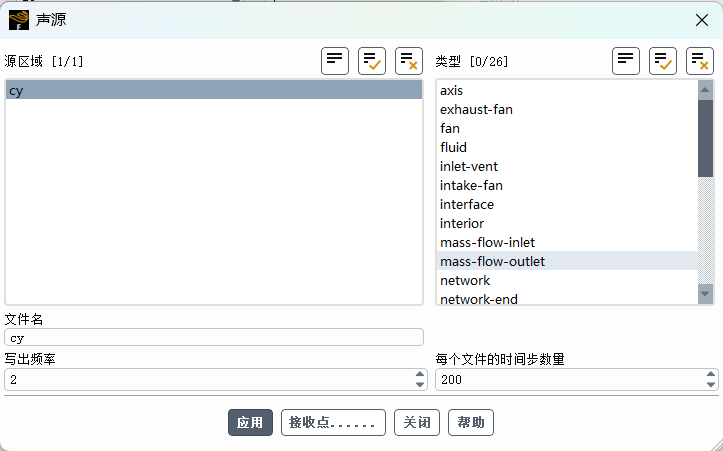

点击上图的定义噪声源，具体设置如下图所示：

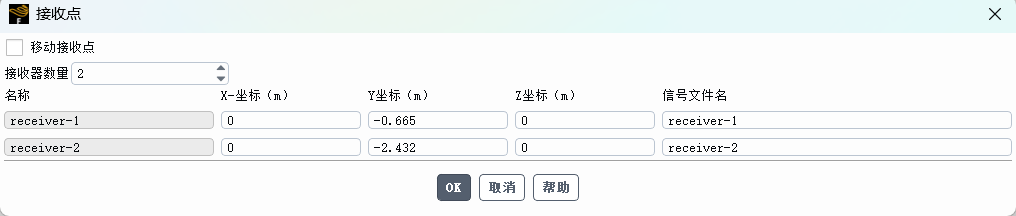

依据相关的文献，对相关的监测点进行设置，具体的两个点坐标为（0,-0.665）和（0,-2.432），具体设置如下图所示：

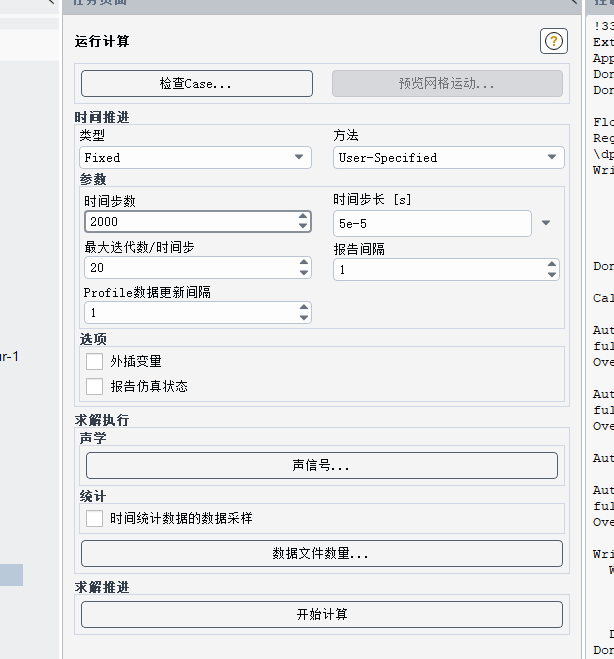

4.2 计算设置
此处进行的计算设置如下：
4.3 声场计算结果设置

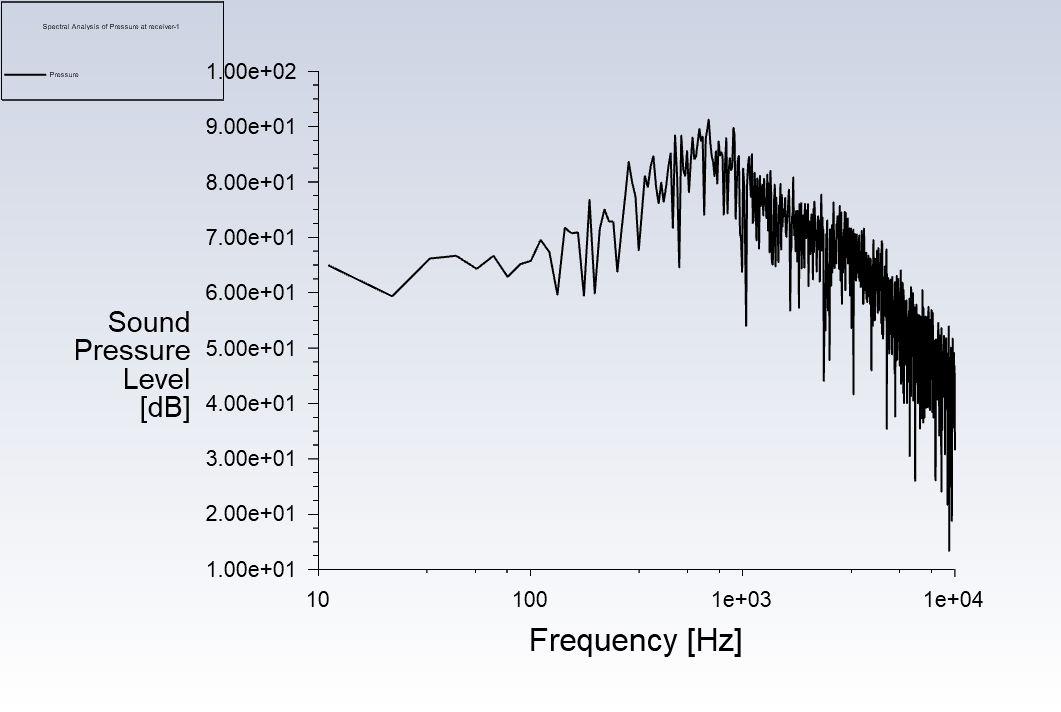

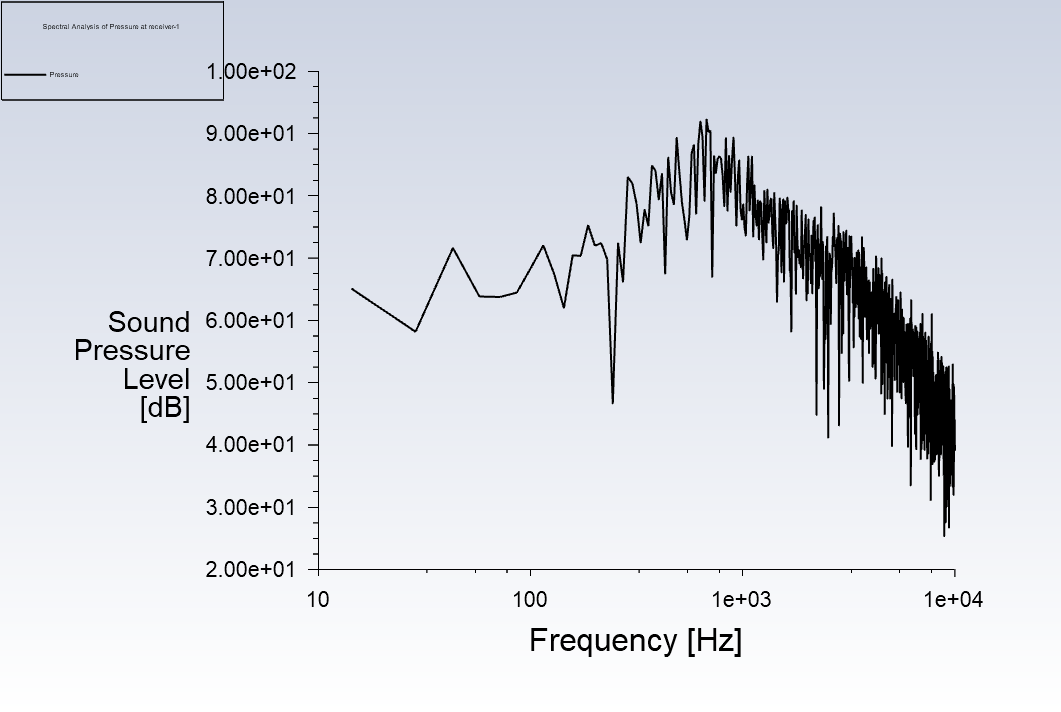

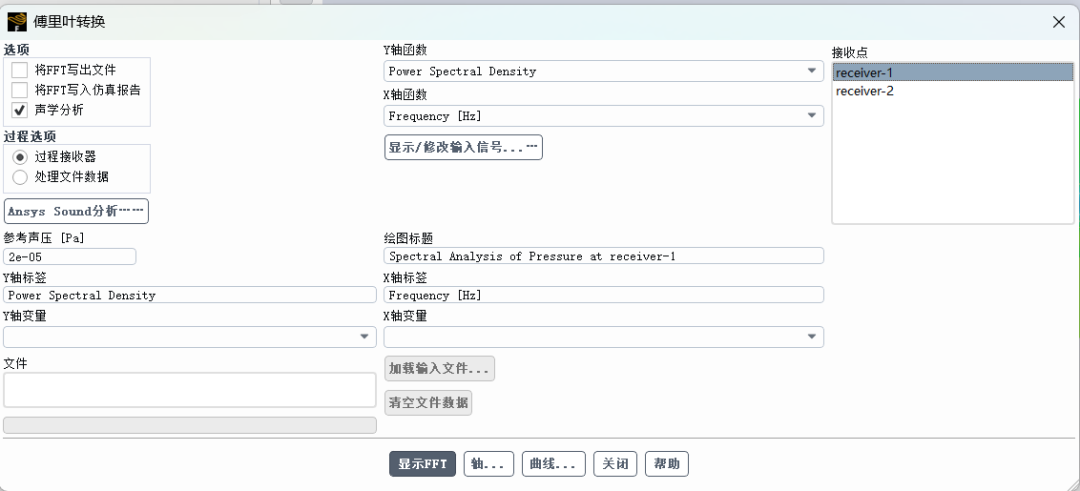

此处通过FFT对两个接收点的SPL计算结果进行绘制，相关的绘制设置如下图所示：
此处通过FFT对两个接收点的SPL计算结果进行绘制，相关的绘制设置如下图所示，总声压级结果与实验值差别不大：
|
|
4.4 云图结果

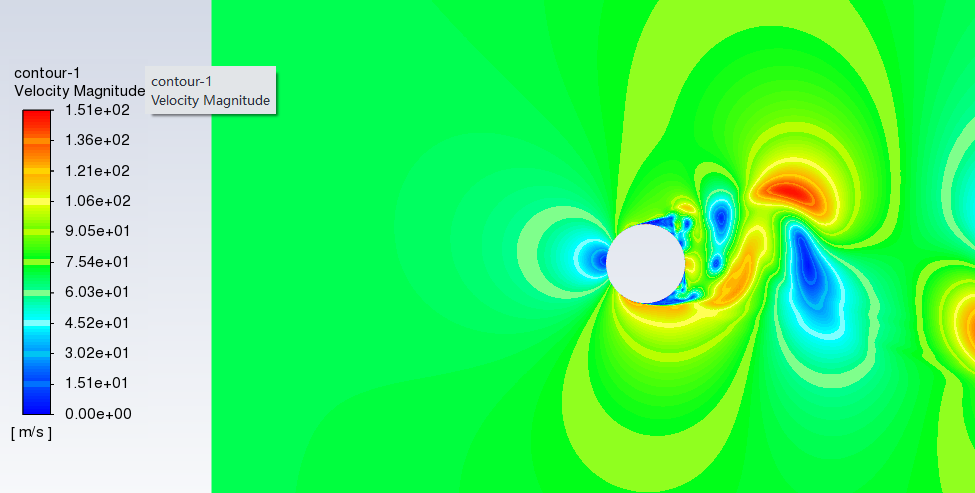

对流场进行可视化处理，其速度云图如下图所示：

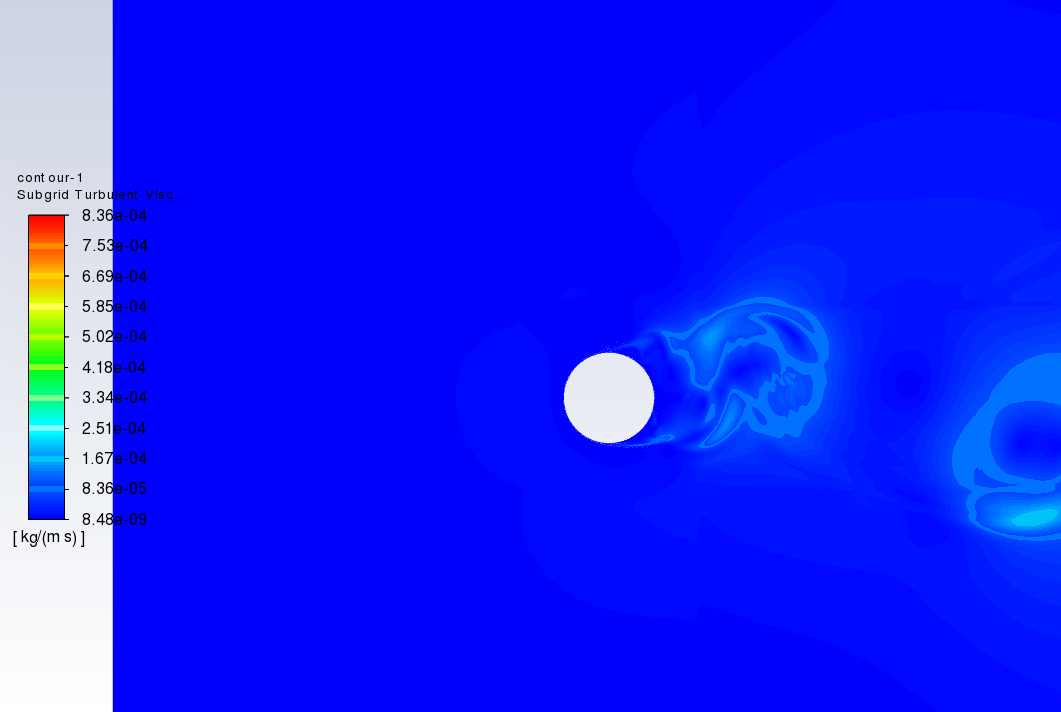

Subgrid Turbulent Viscosity |
速度云图计算结果 |
