89页汽车CAE分析核心清单及目标制定

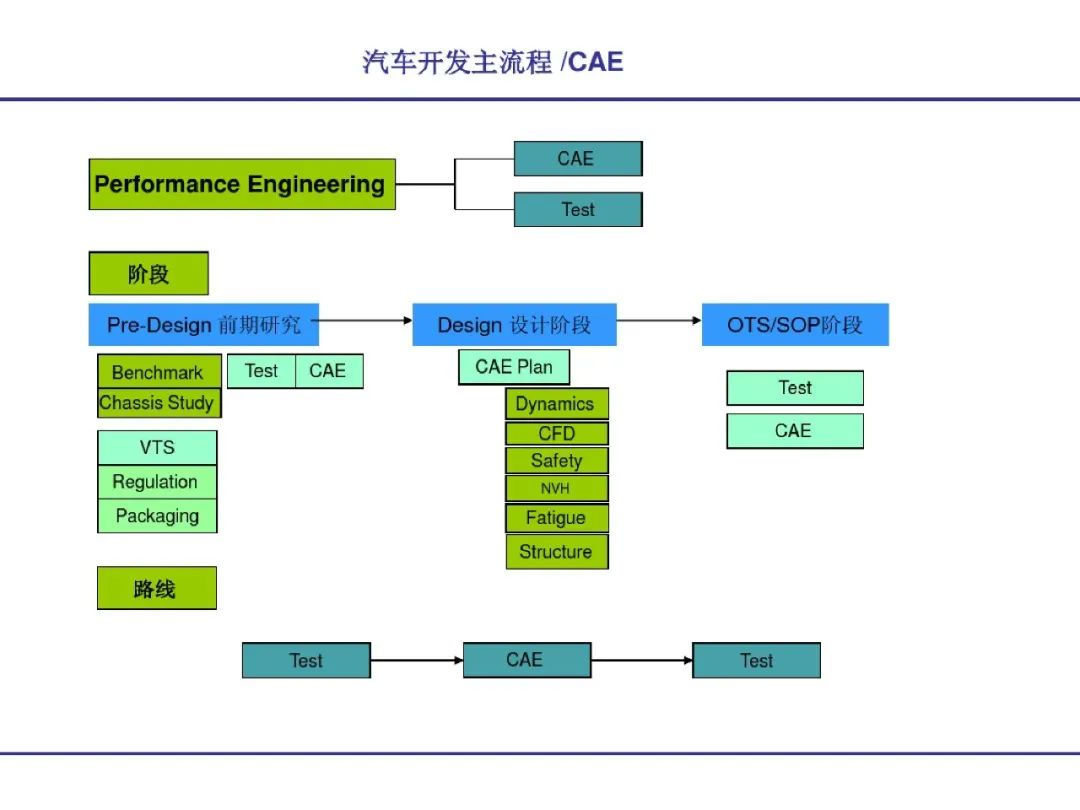

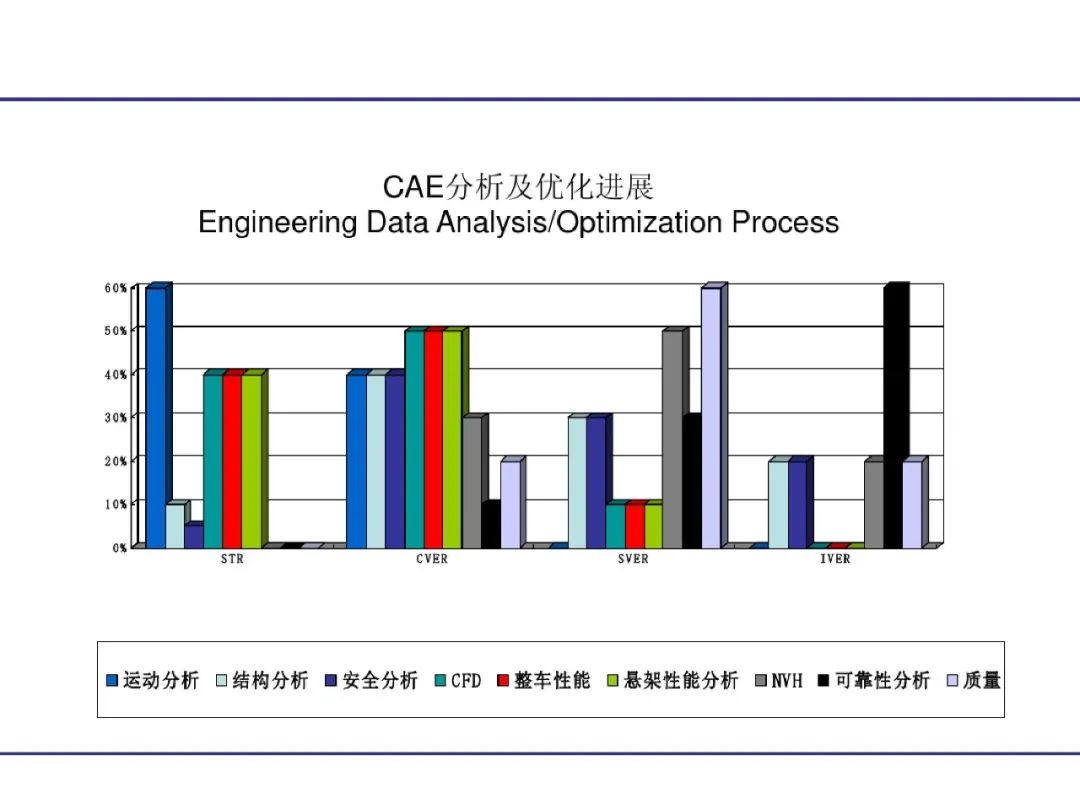

一、CAE开发全流程

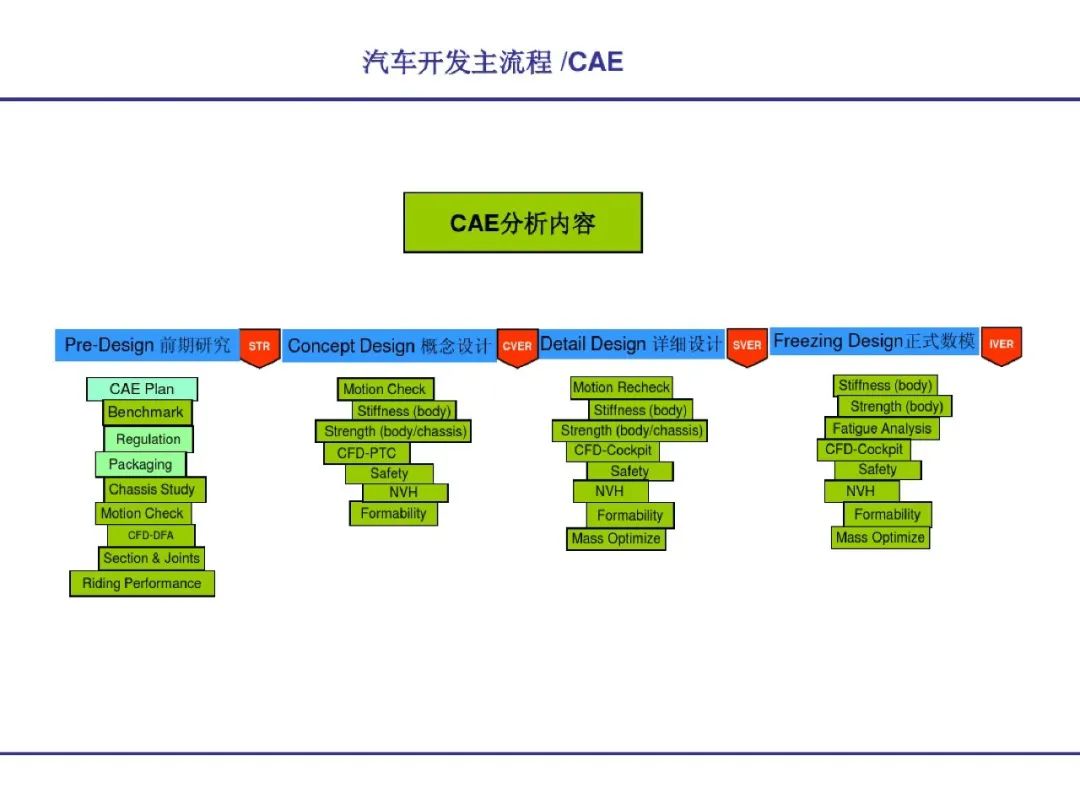

| 阶段 | 核心任务 | 工具/方法 | 交付物 |
|---|---|---|---|
| 1. 概念设计 | • 载荷路径规划 • 初始性能目标设定 | • 多体动力学（Adams/Car） • 碰撞预研（LS-DYNA） | • 硬点布置建议 • 安全传力路径 |

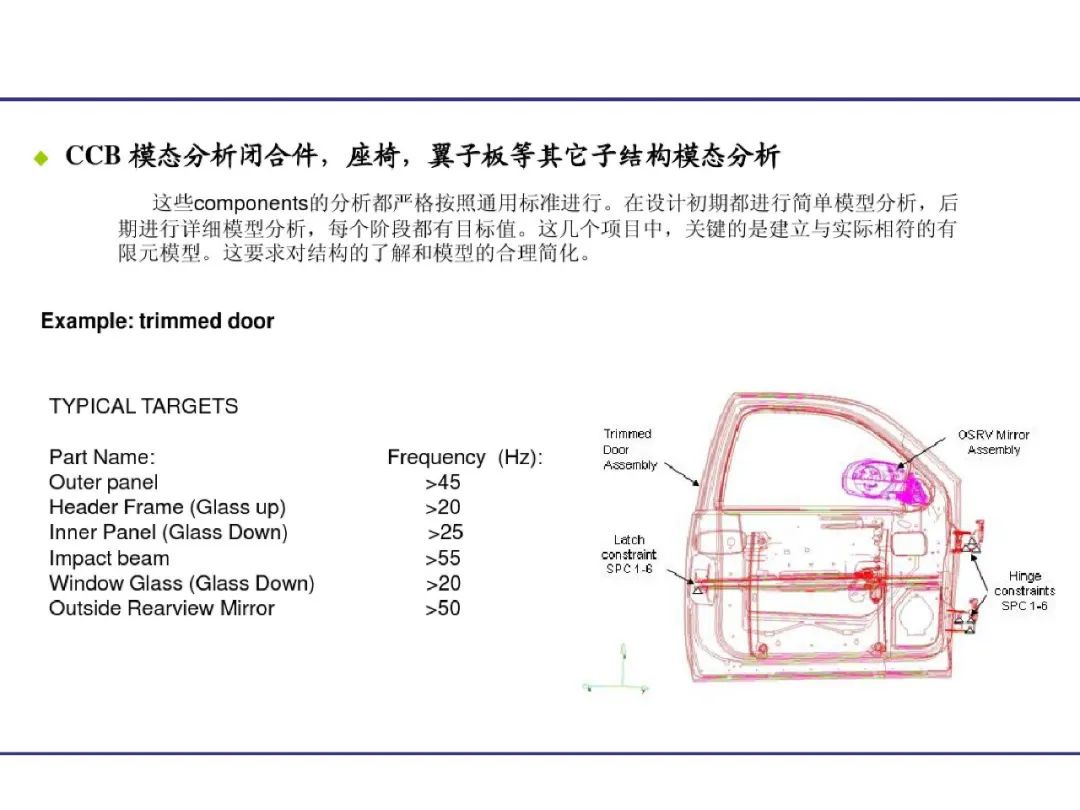

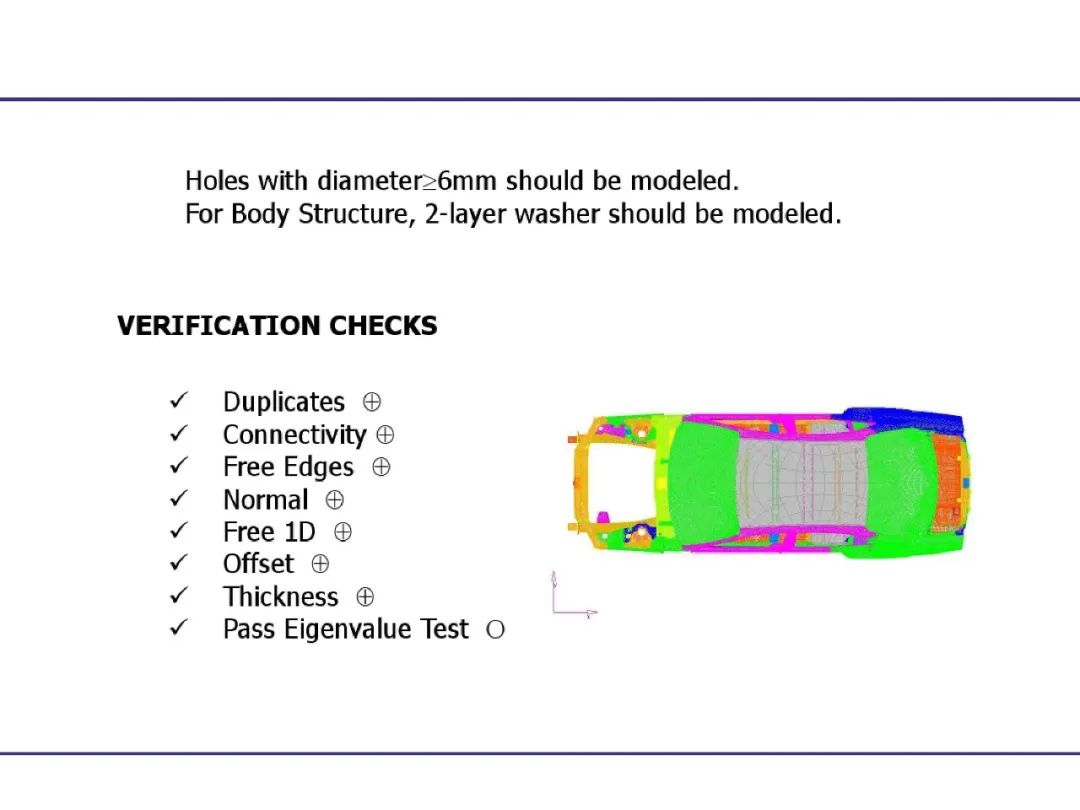

| 2. 详细设计 | • NVH性能优化 • 碰撞安全仿真 | • 模态分析（NASTRAN） • 显式动力学（RADIOSS） | • 模态频率表 • 碰撞星级预测 |
| 3. 验证优化 | • 多学科优化（MDO） • 工艺仿真验证 | • Isight • Simufact Welding | • 公差分析报告 • 焊接变形预测 |
| 4. 量产支持 | • 质量问题溯源 | • 统计过程控制（SPC） | • CAE-试验对标报告 |

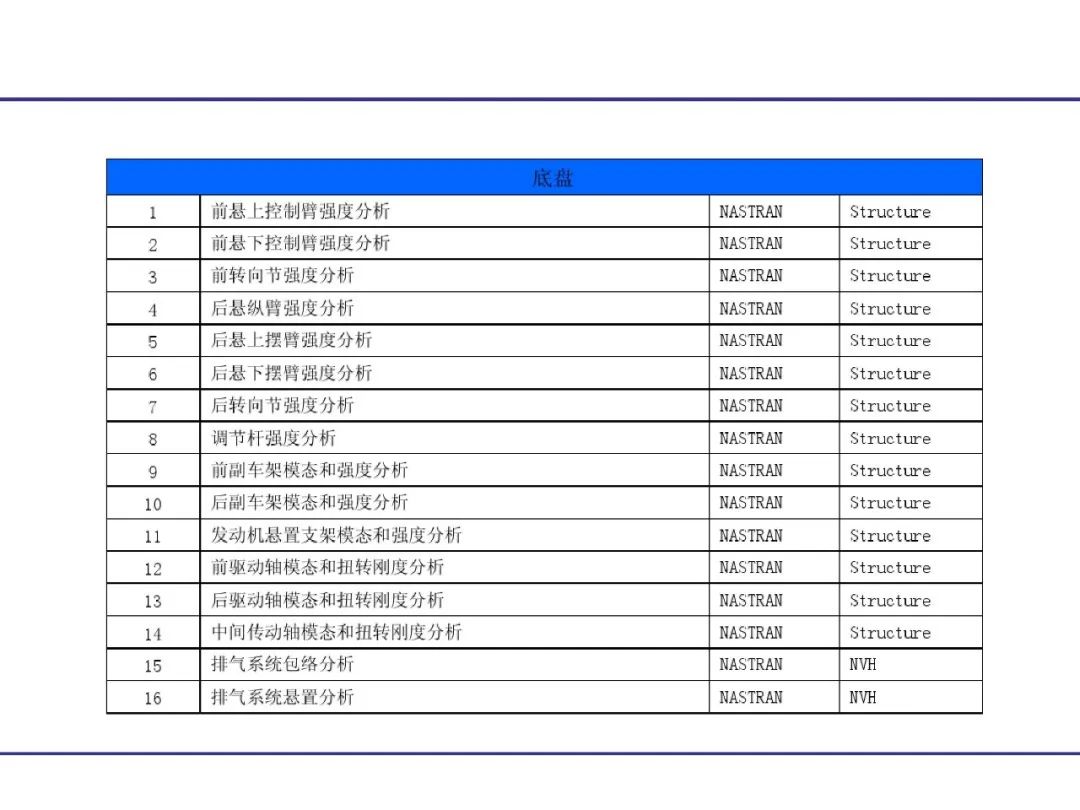

二、CAE分析清单（12大核心项）

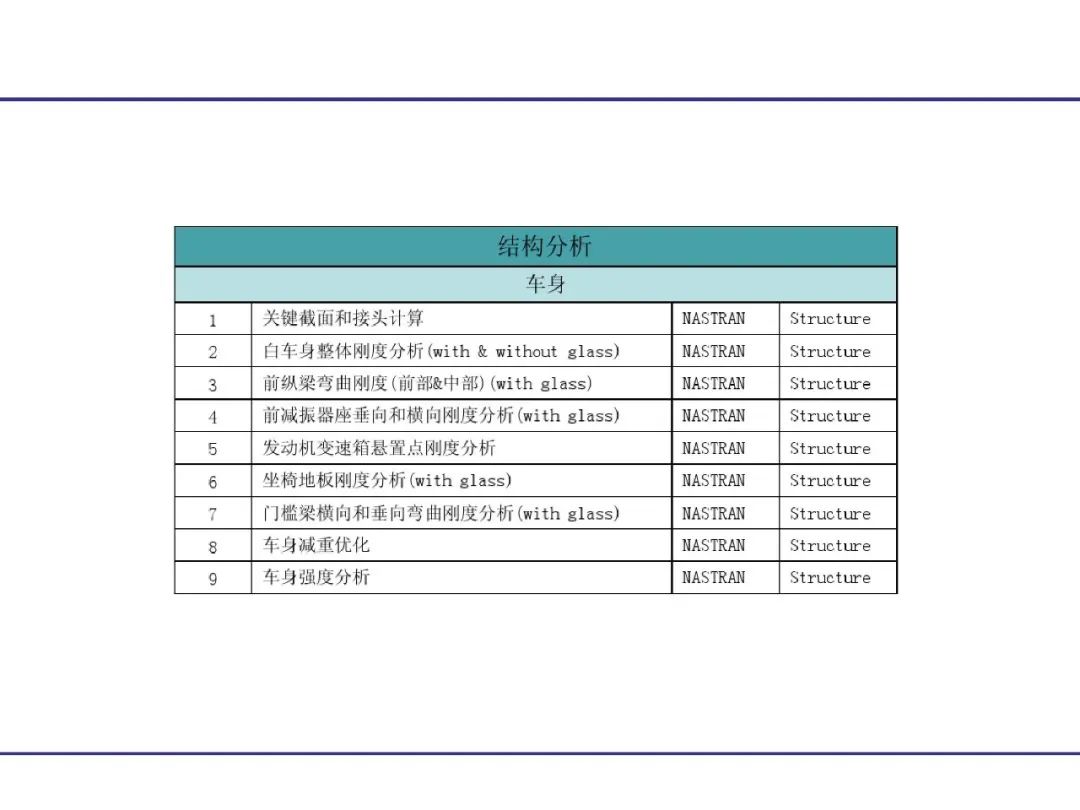

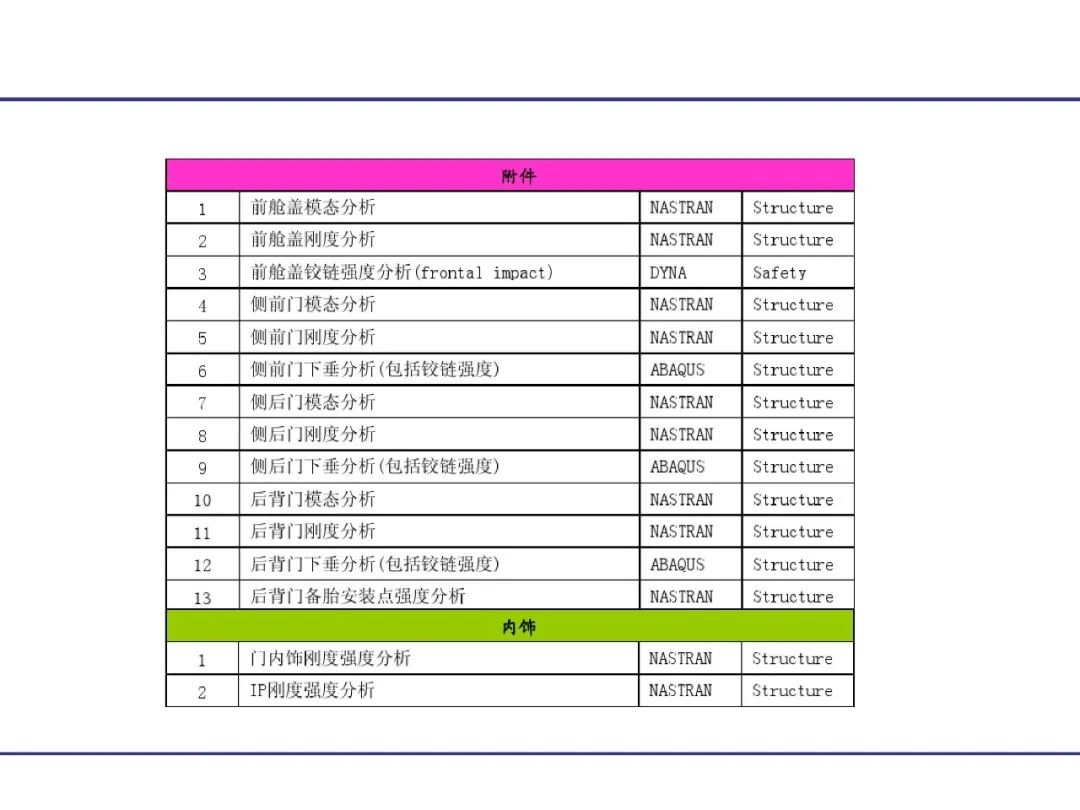

| 分析类型 | 关键指标 | 行业标准 | 典型问题 |
|---|---|---|---|

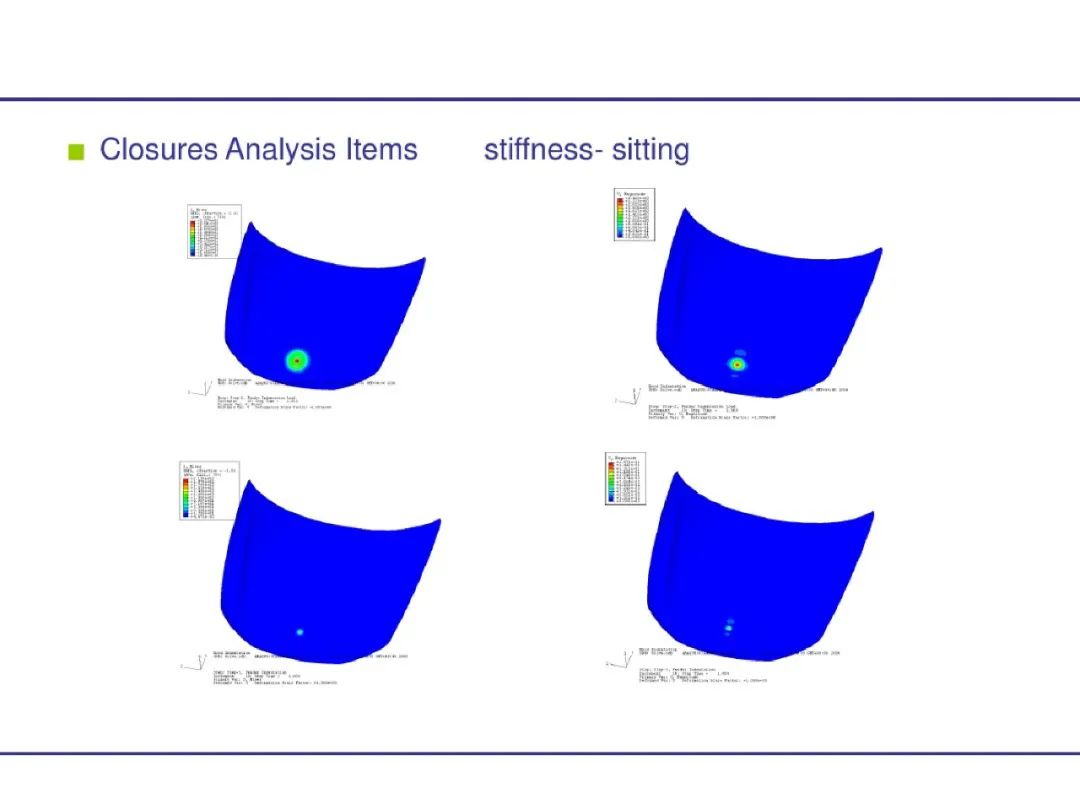

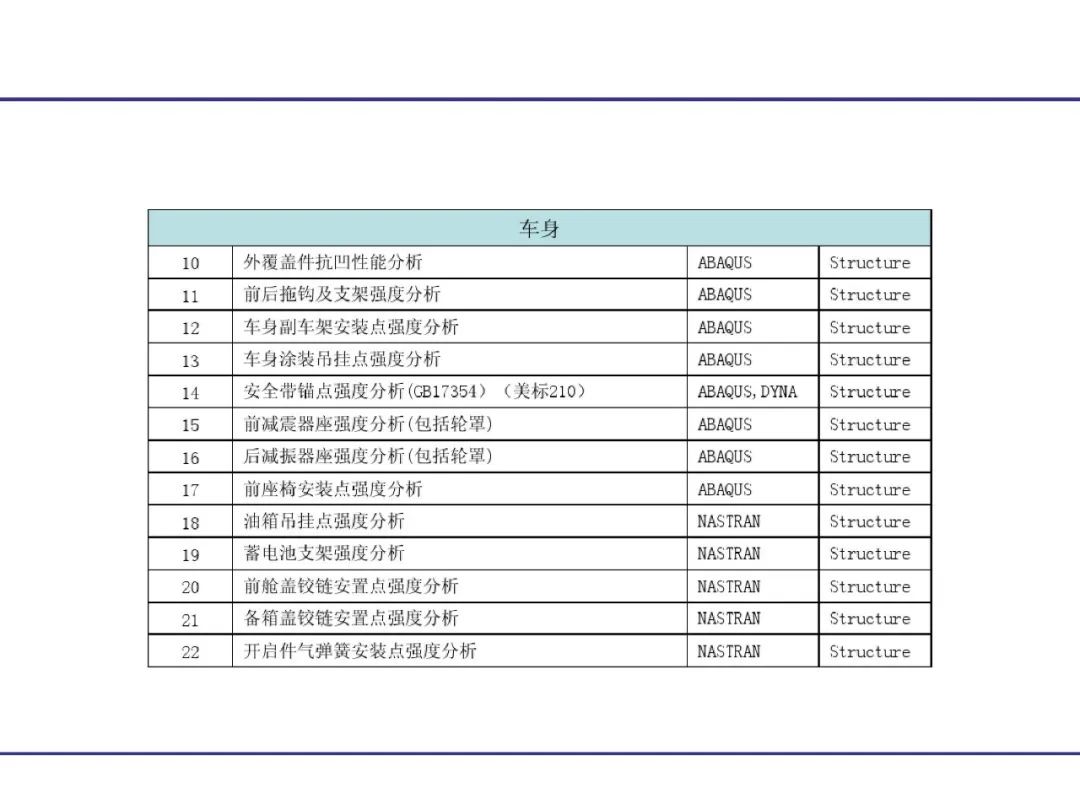

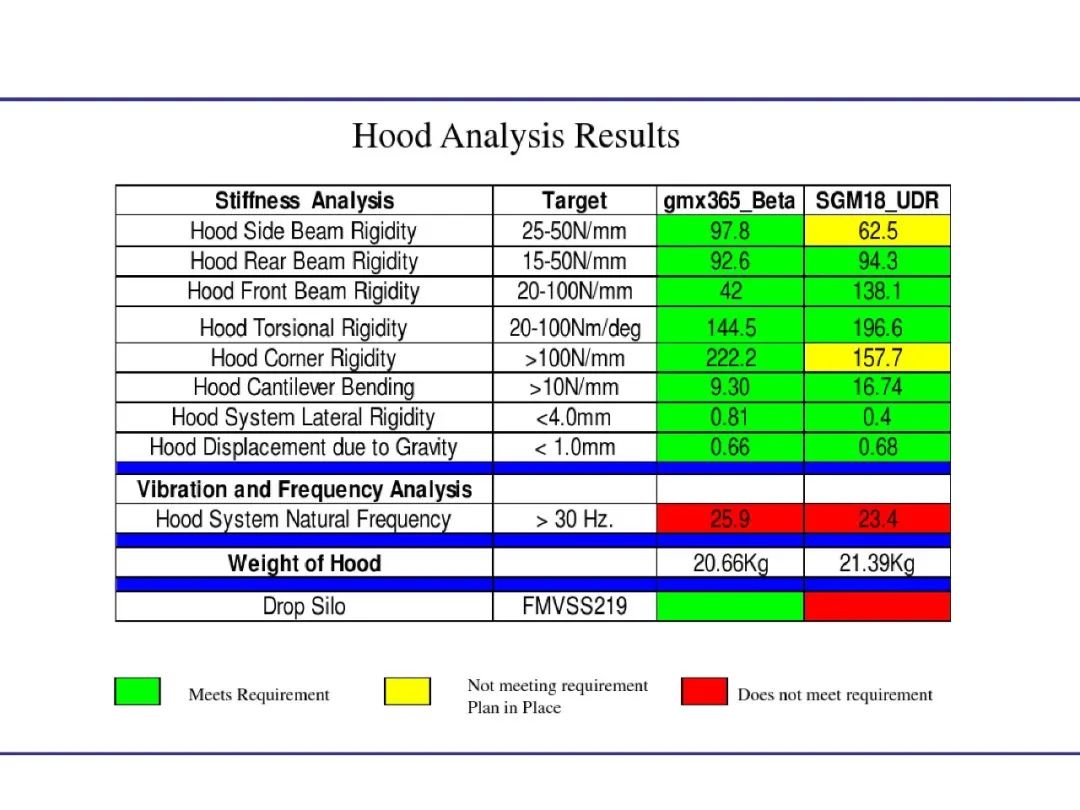

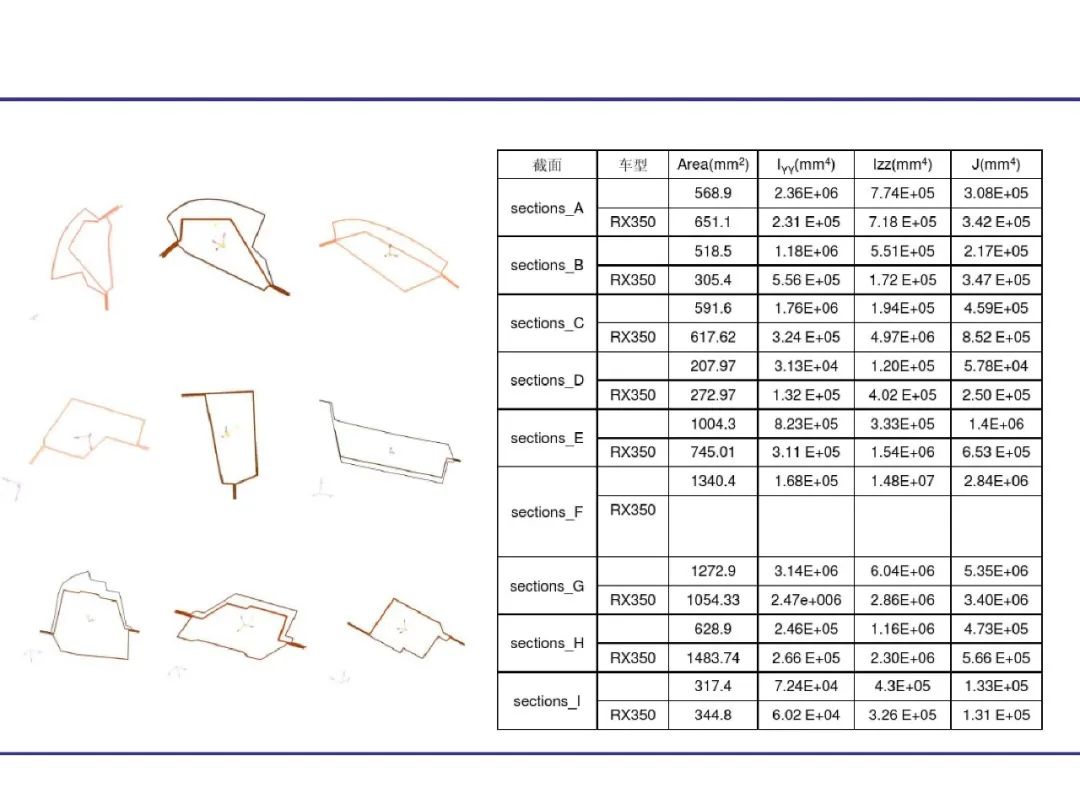

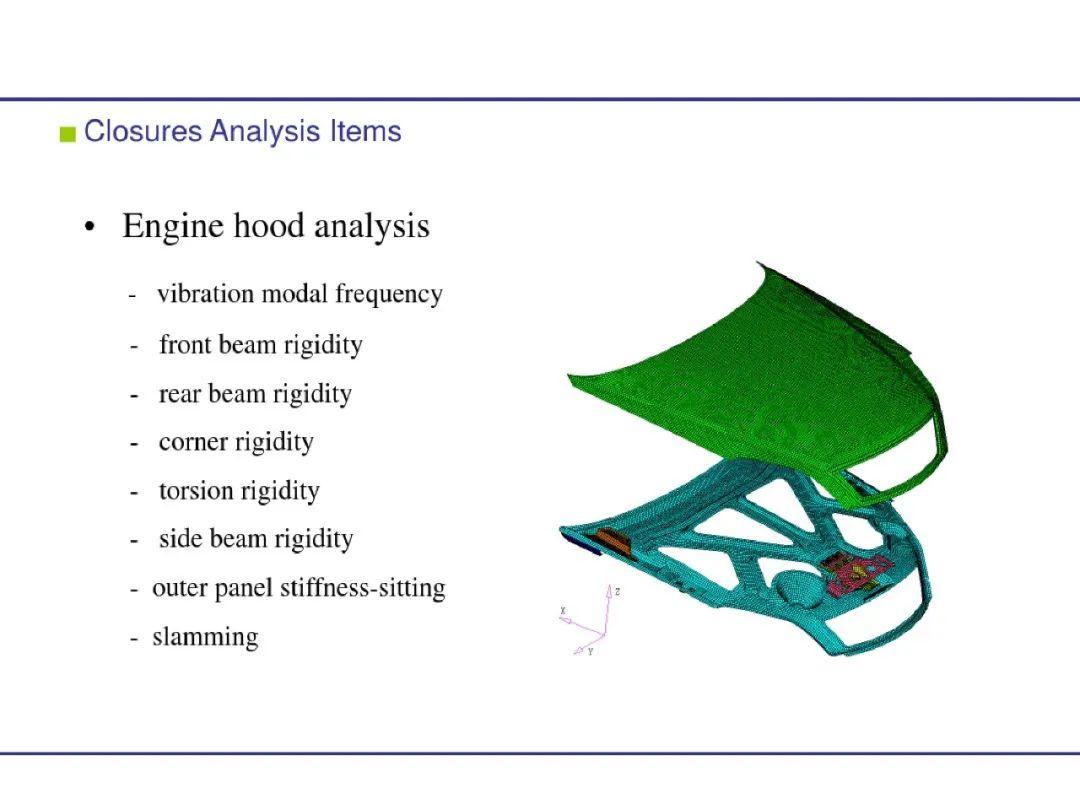

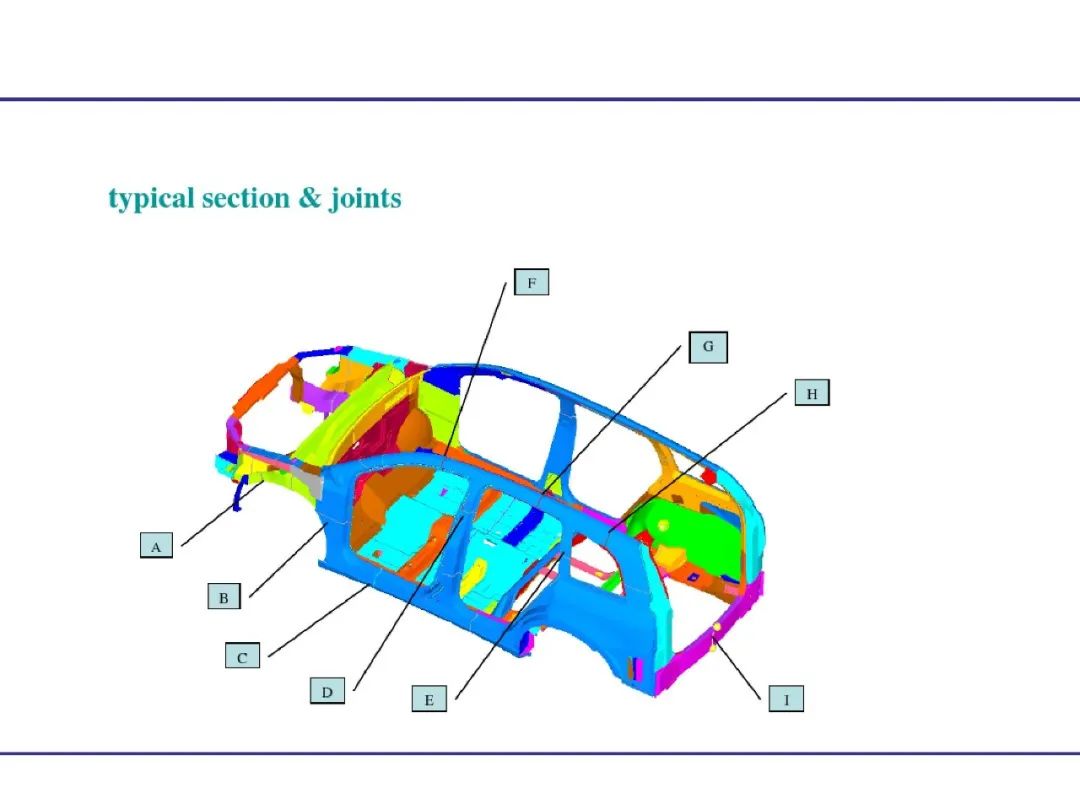

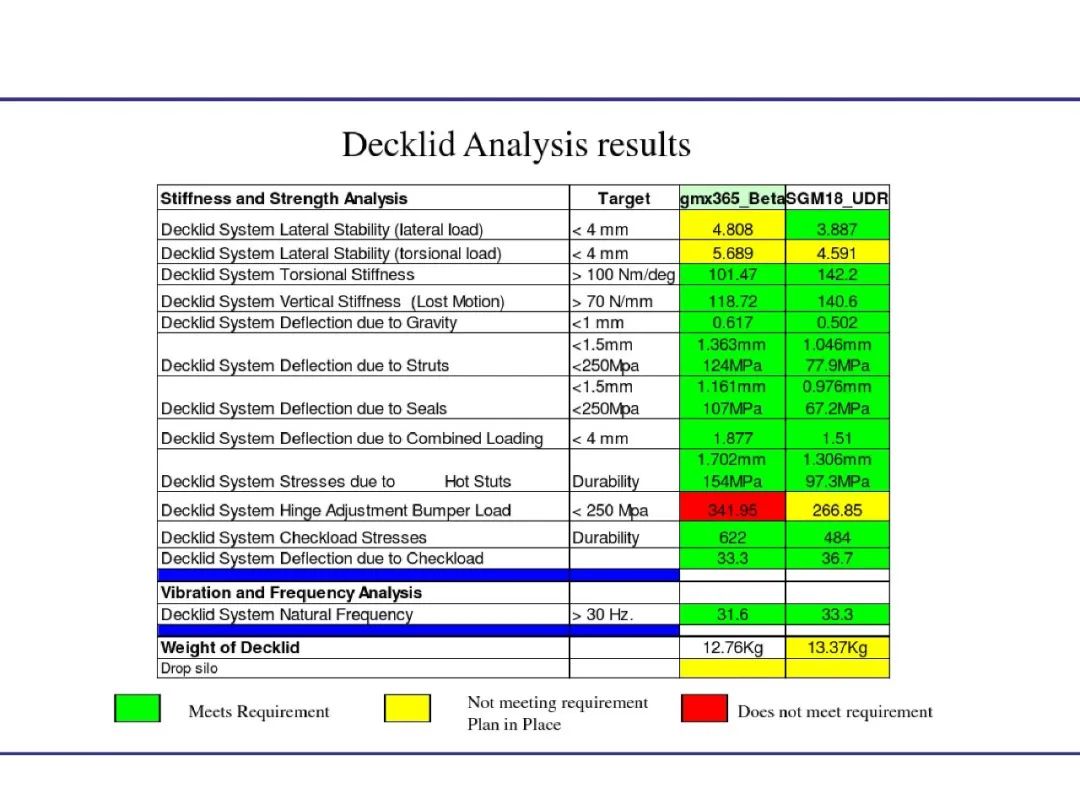

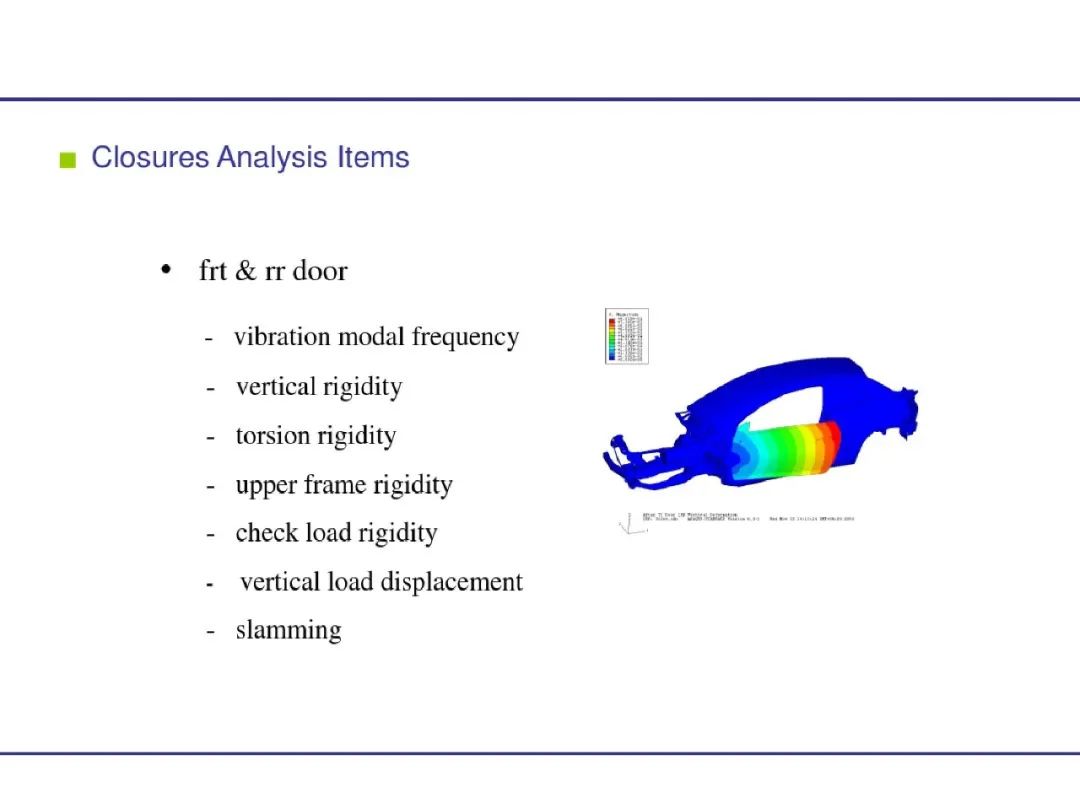

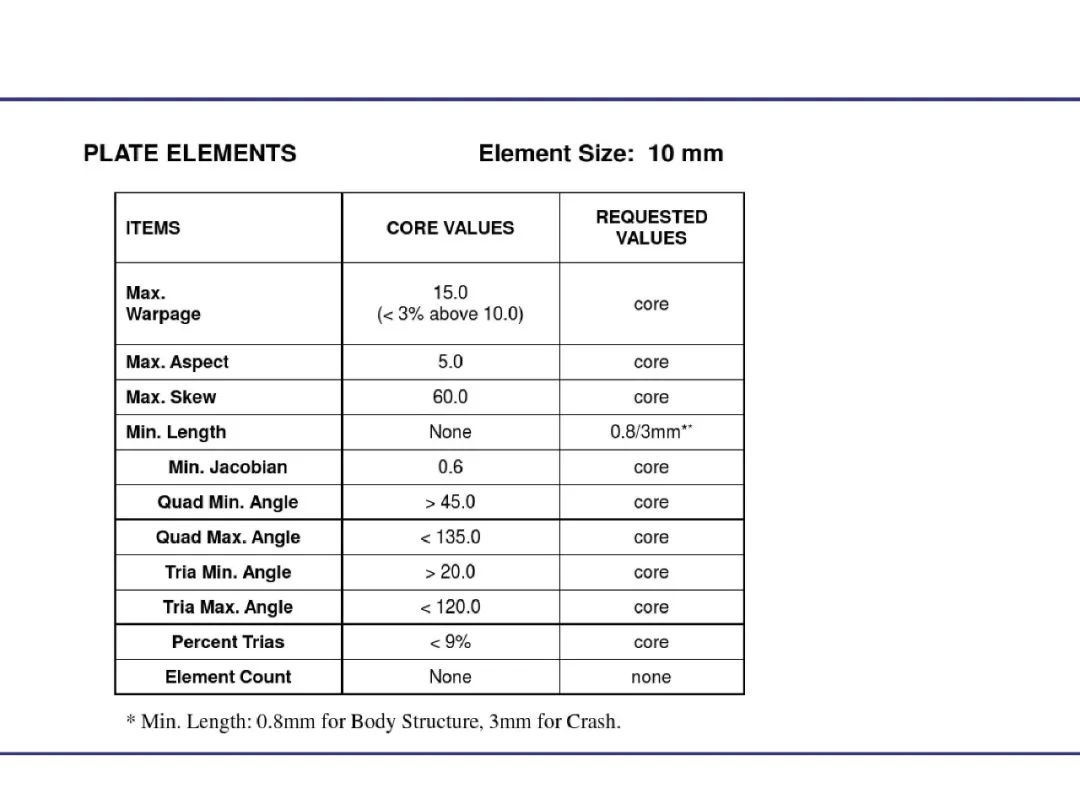

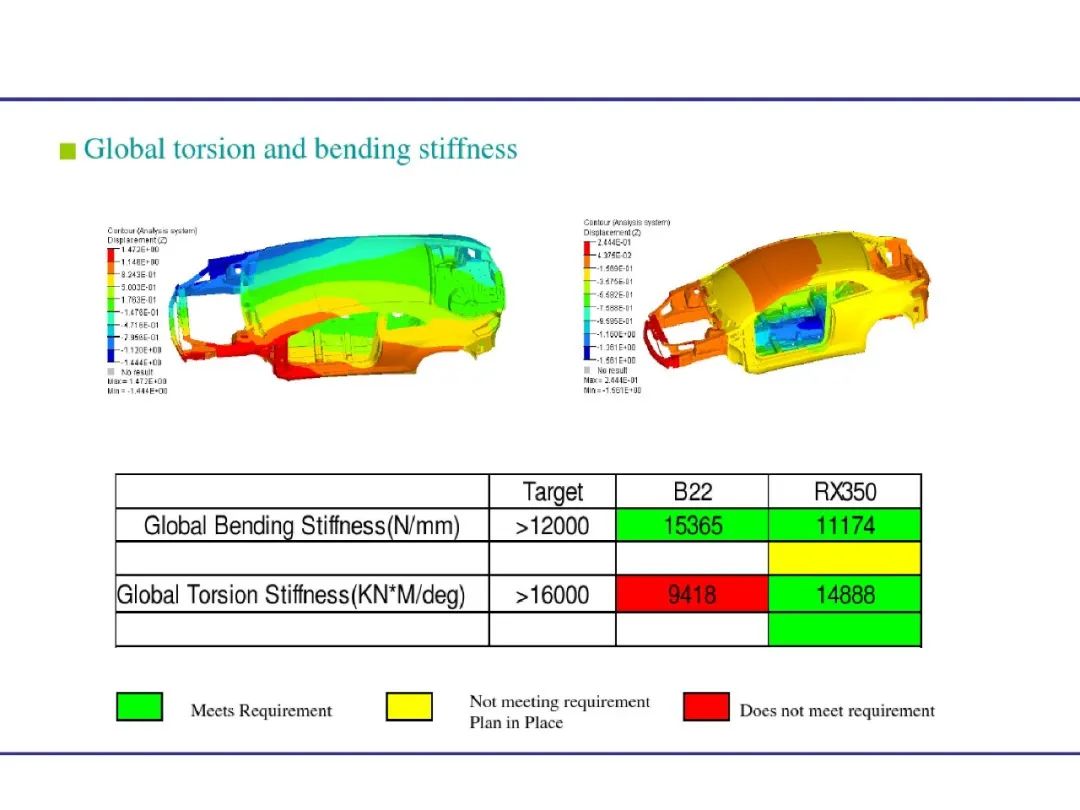

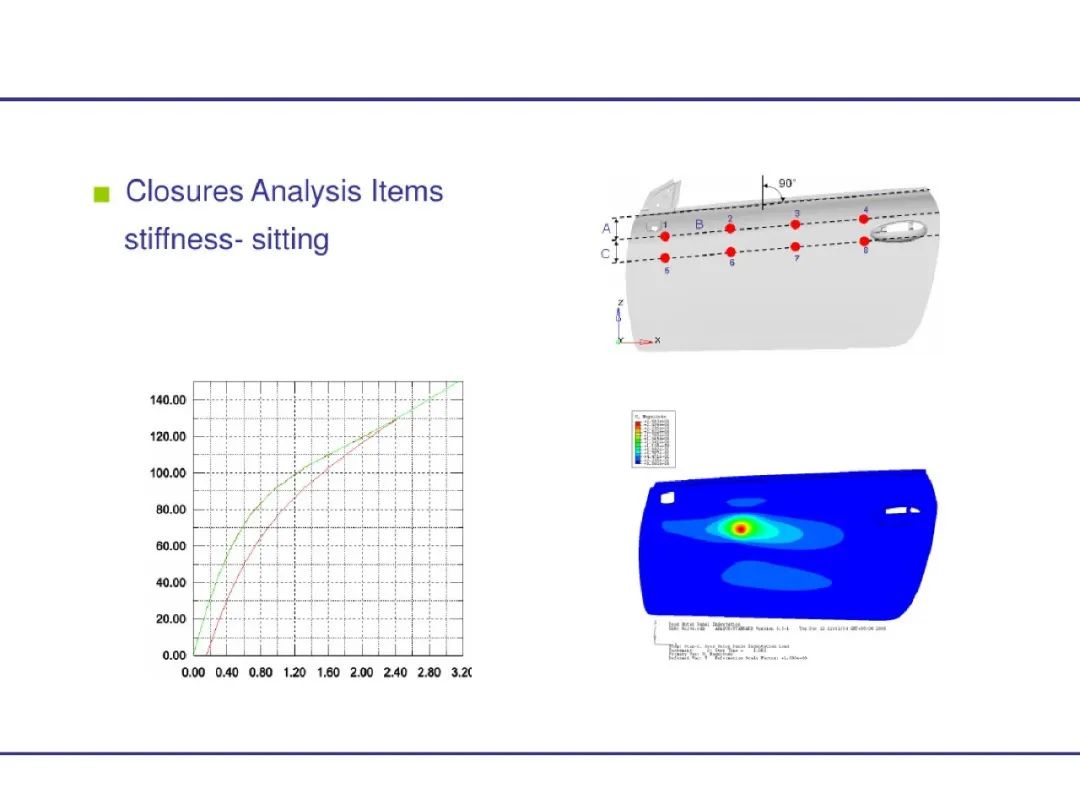

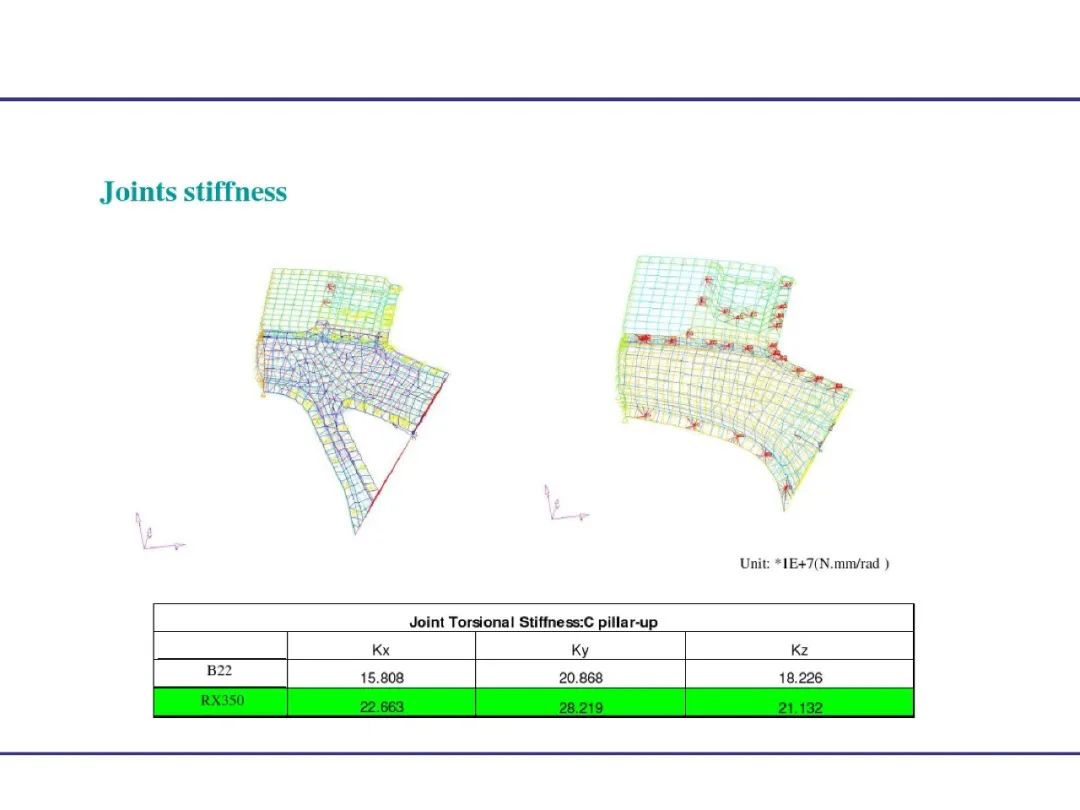

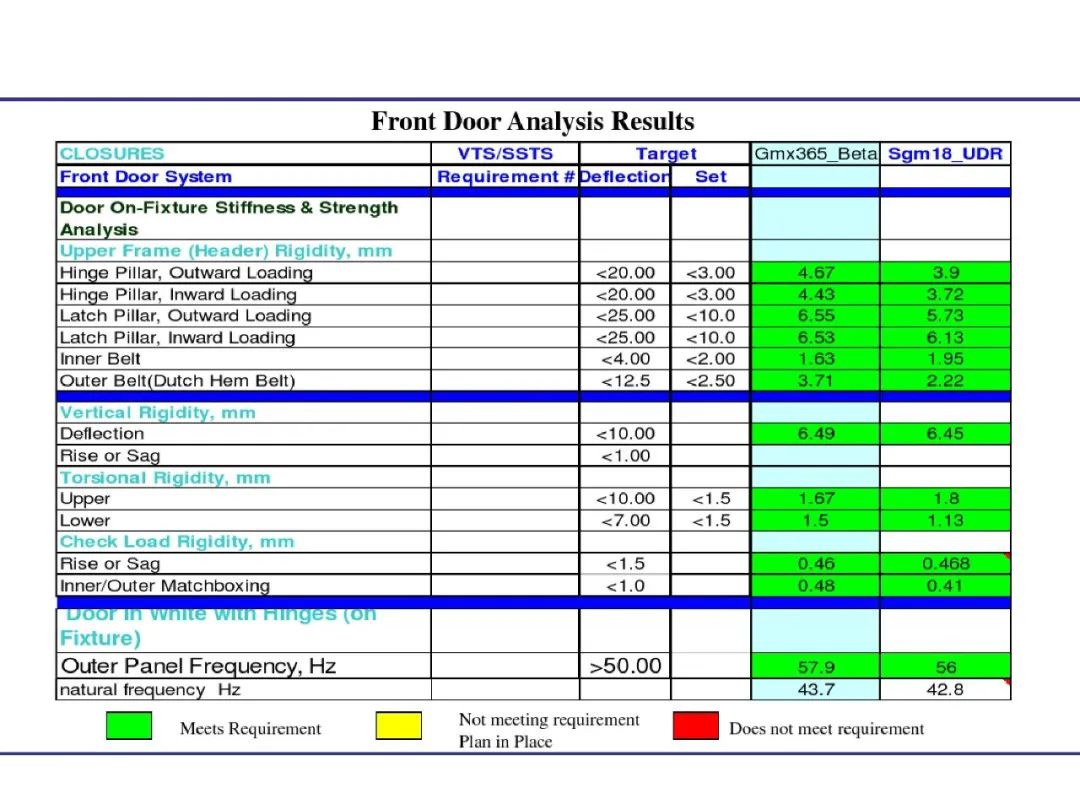

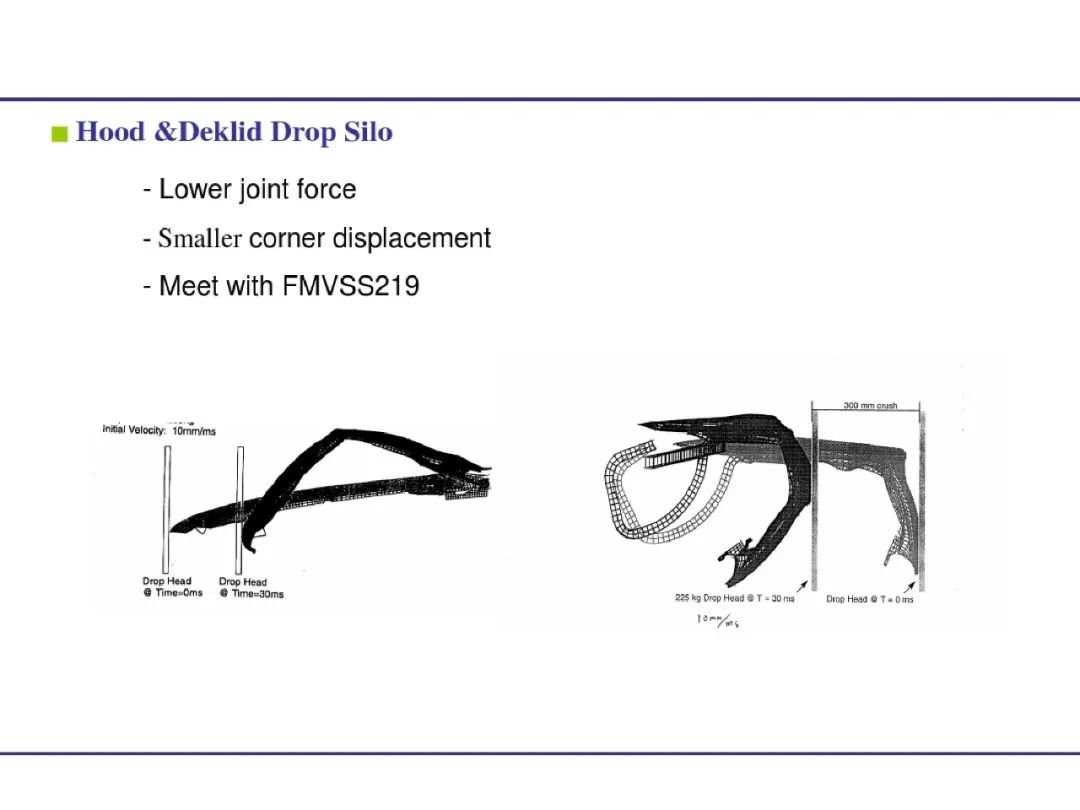

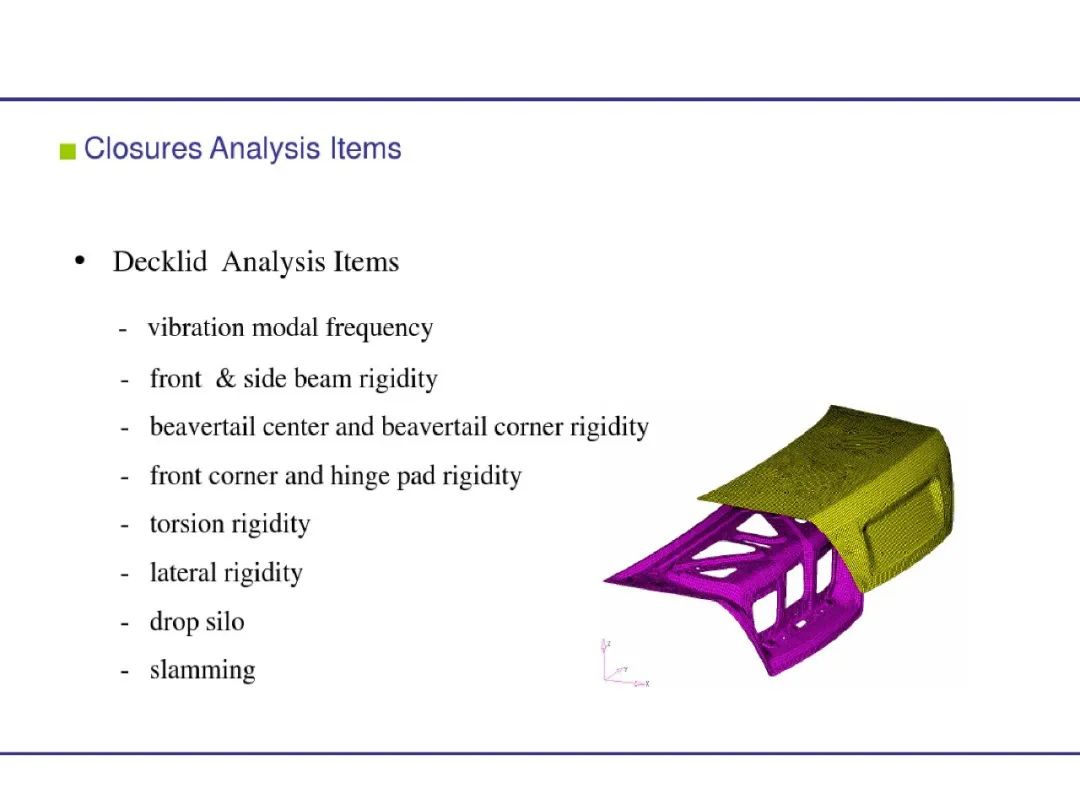

| 1. 结构刚度 | • 开口变形量（≤1mm） | • ISO 4130 | |

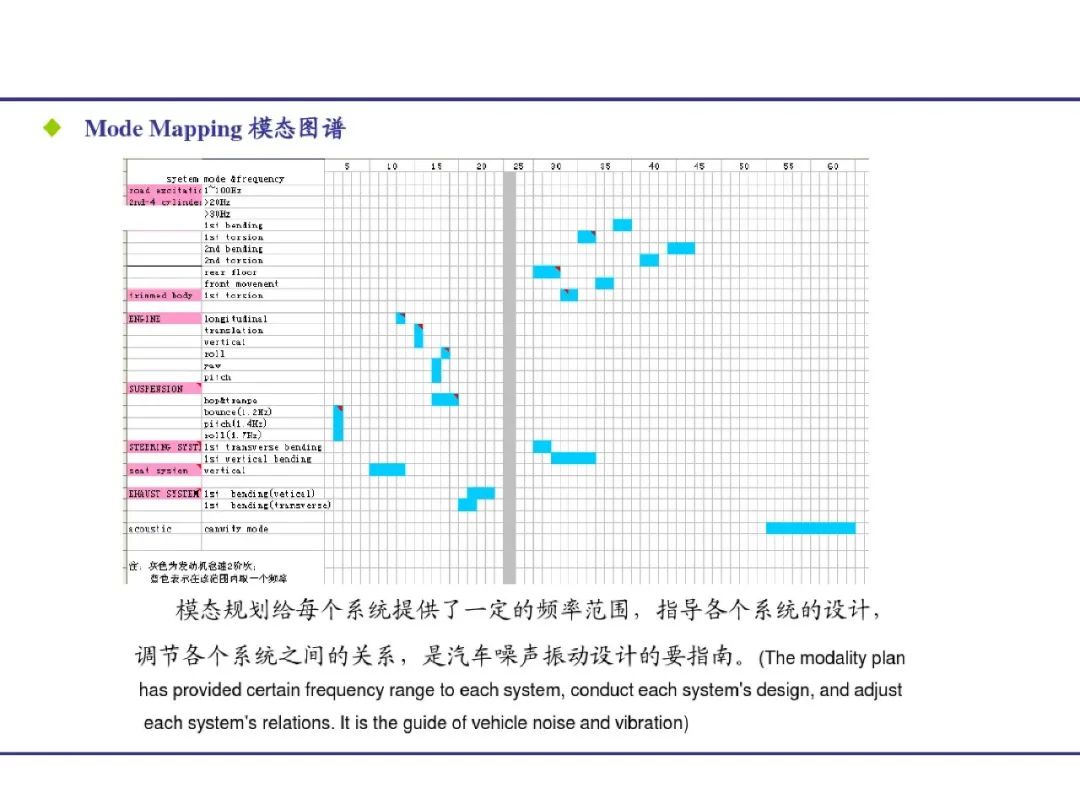

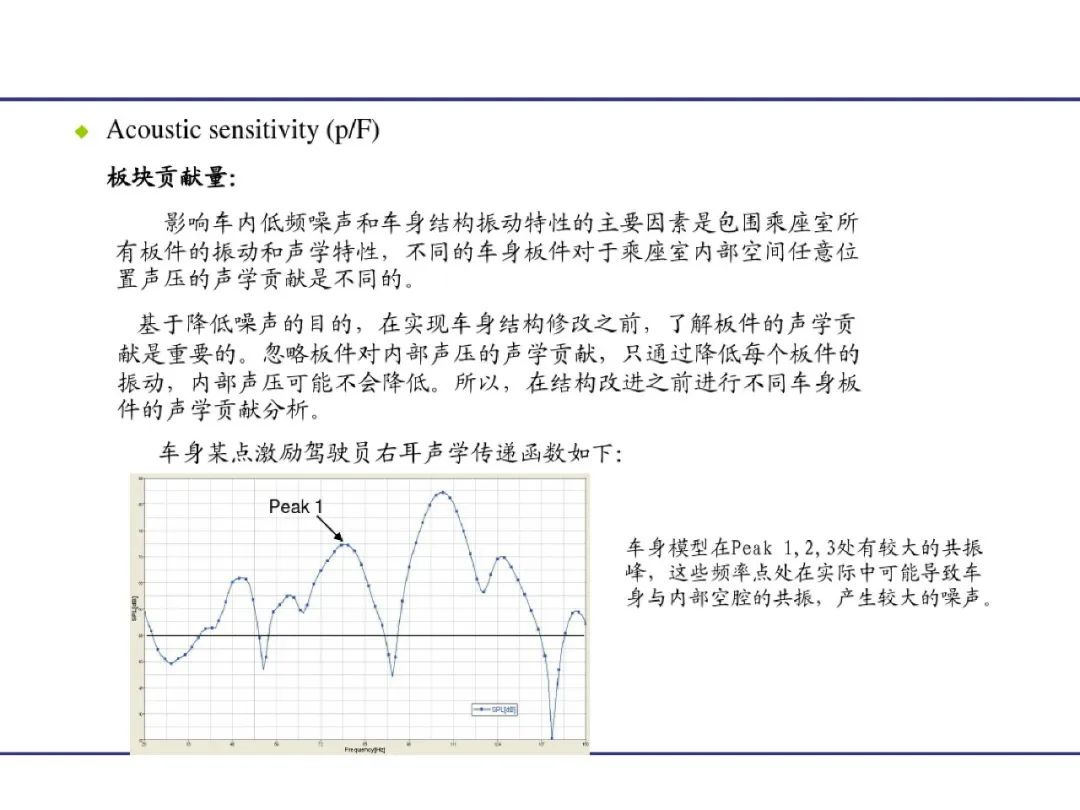

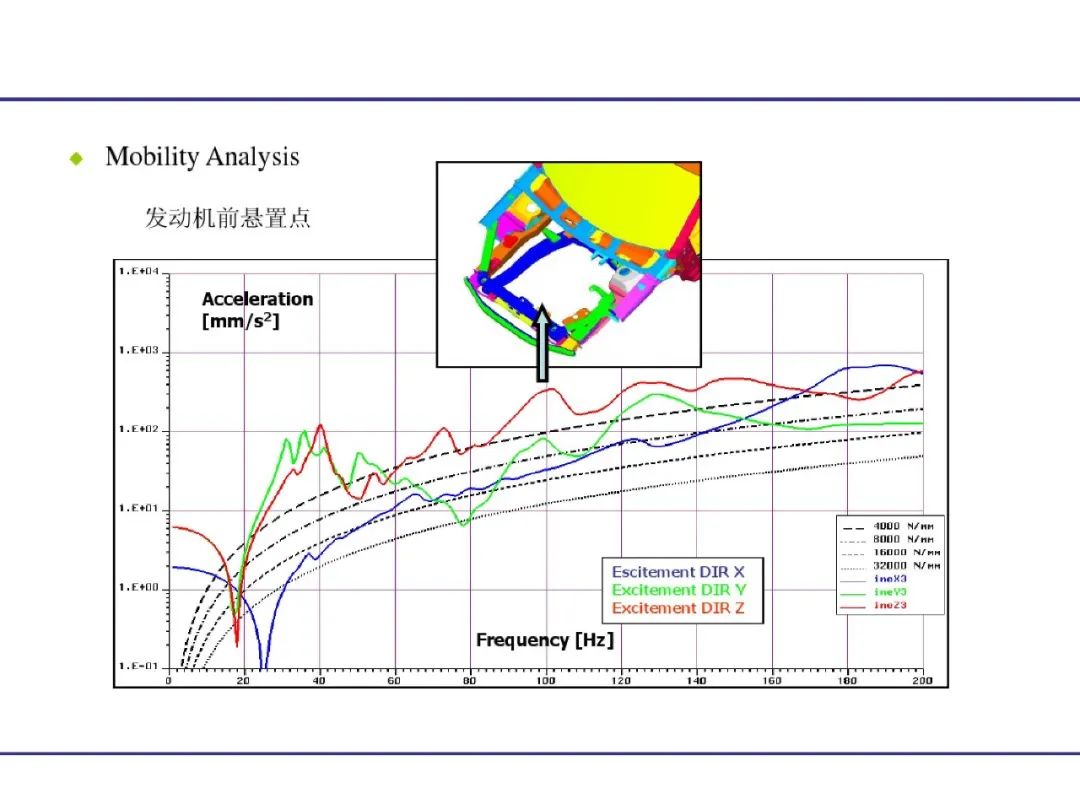

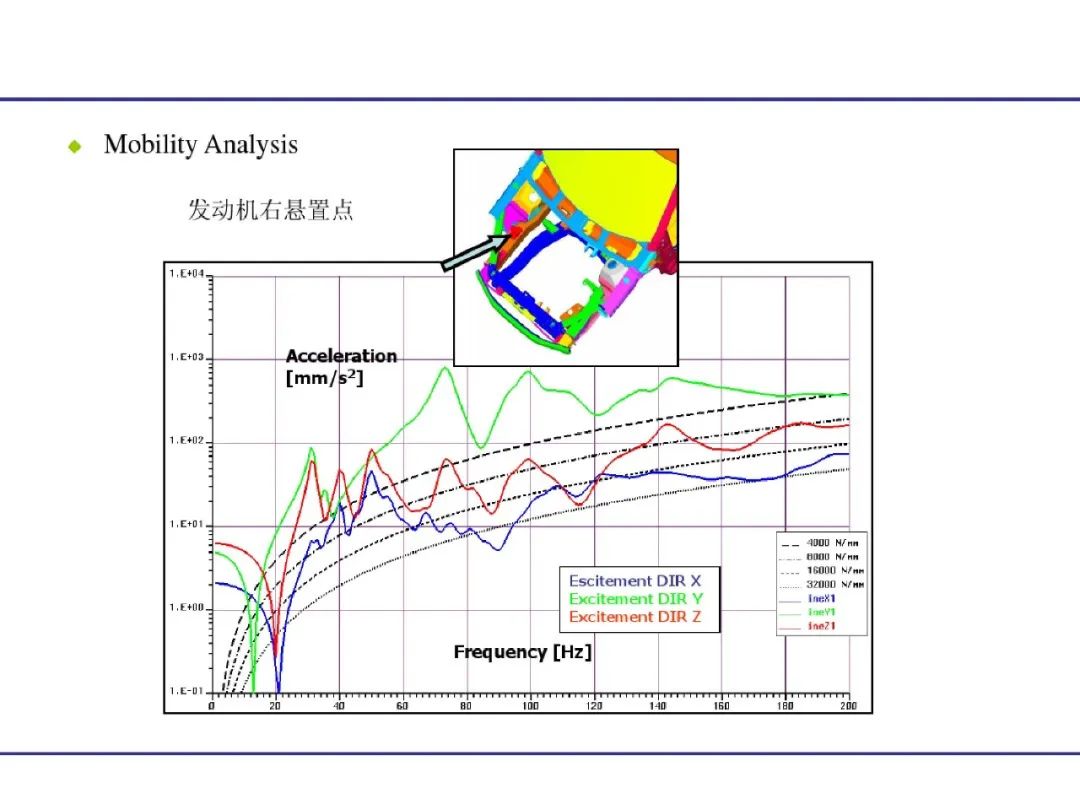

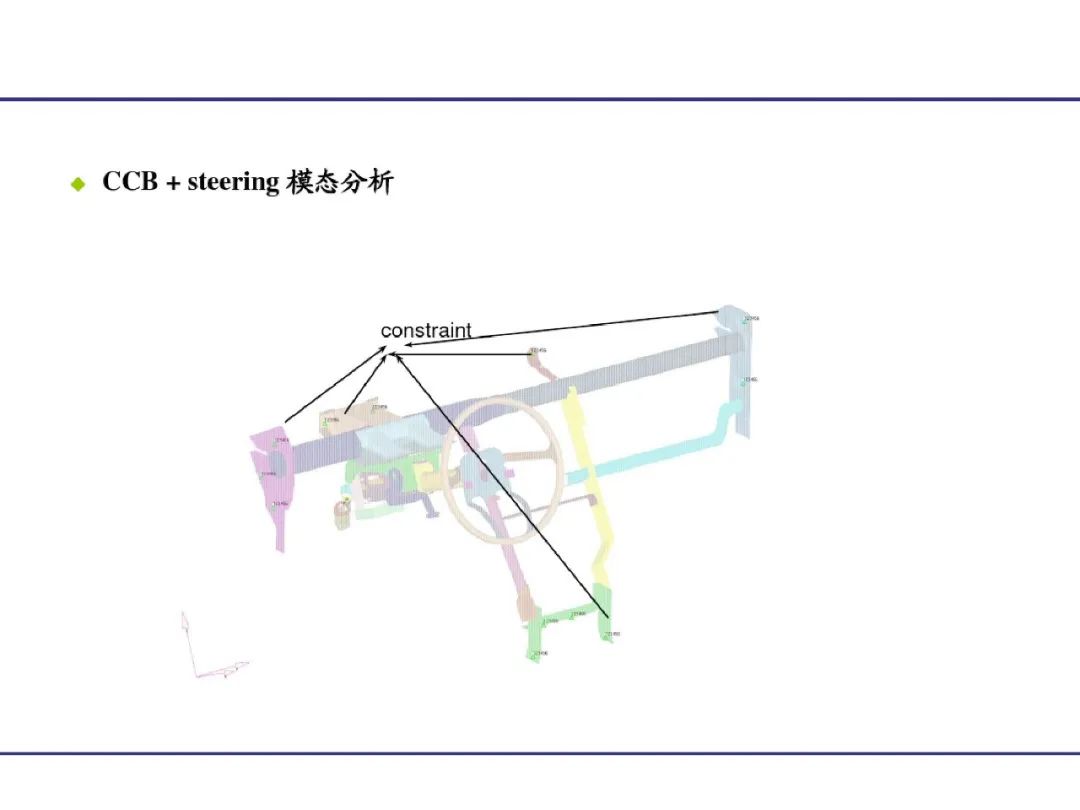

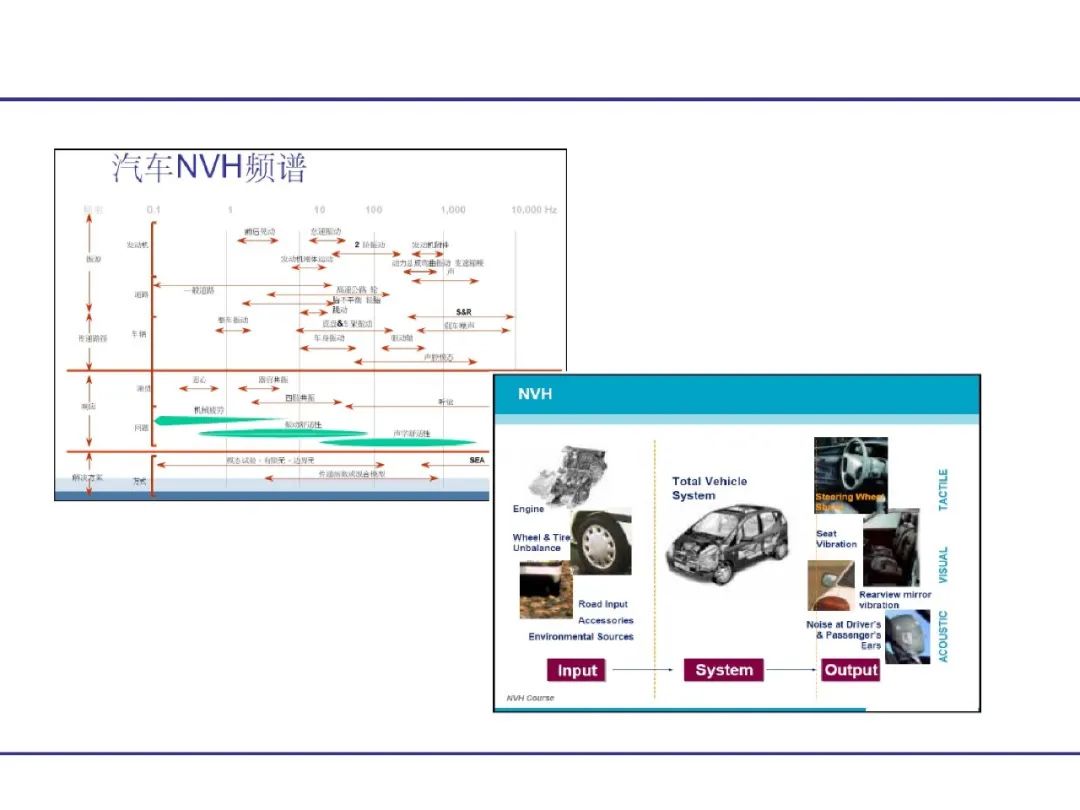

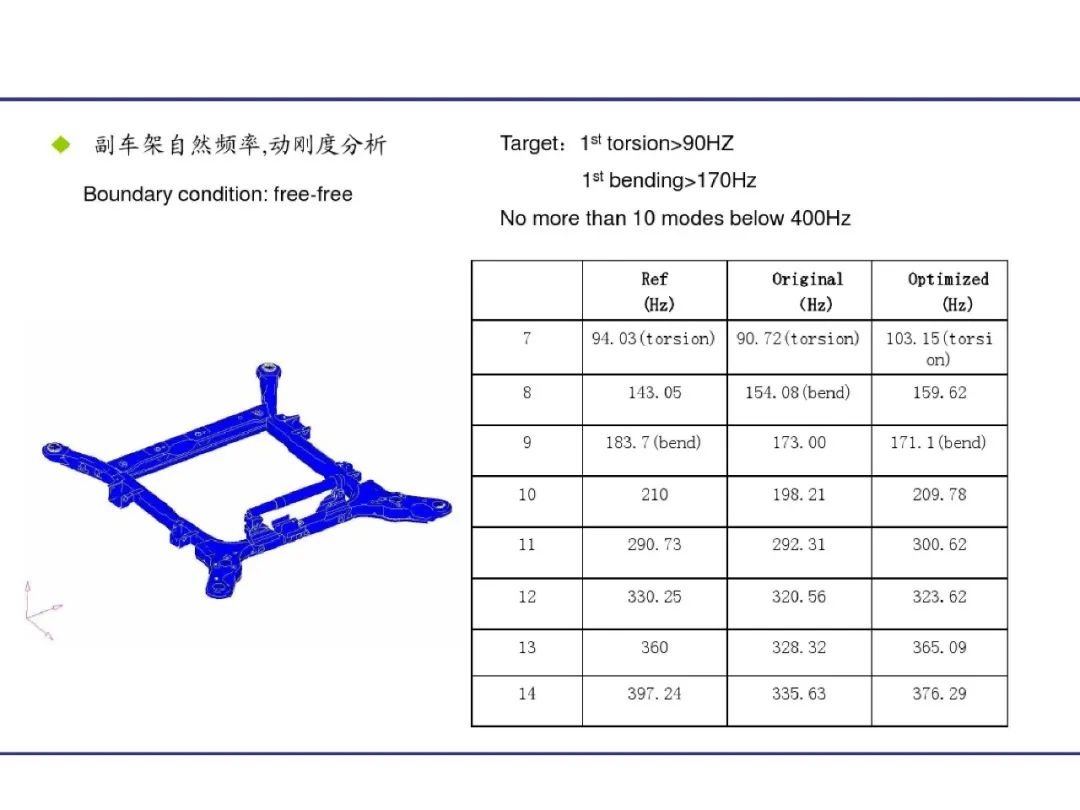

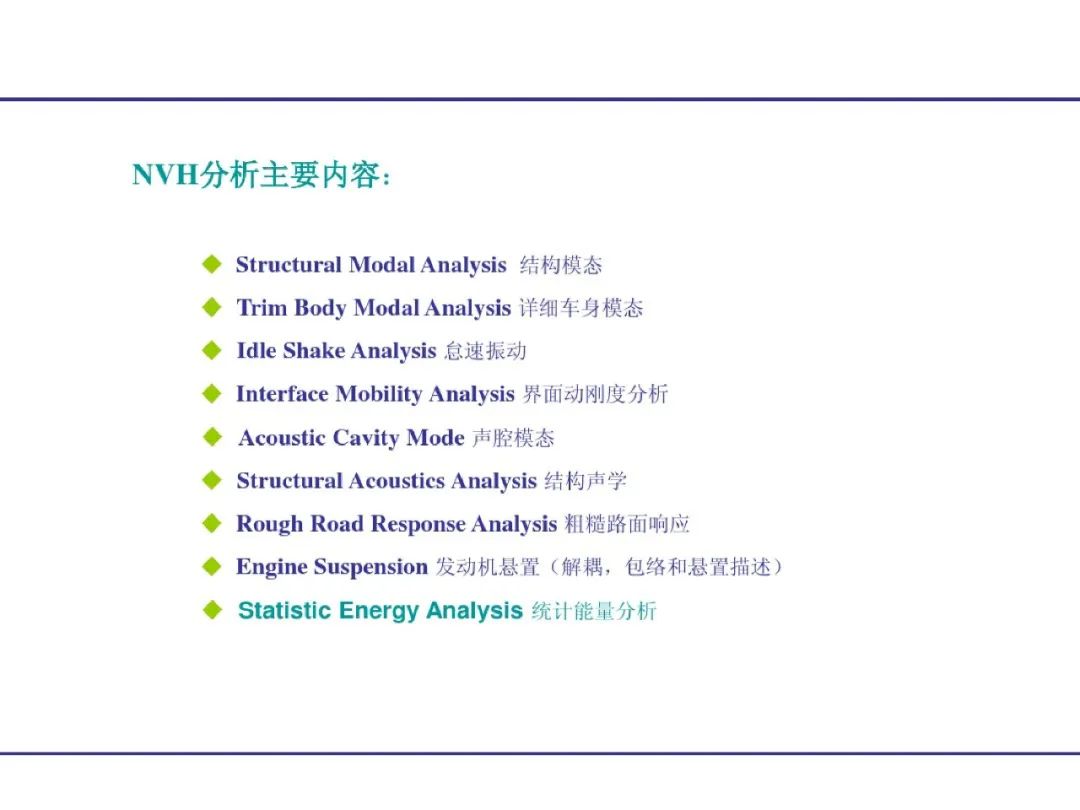

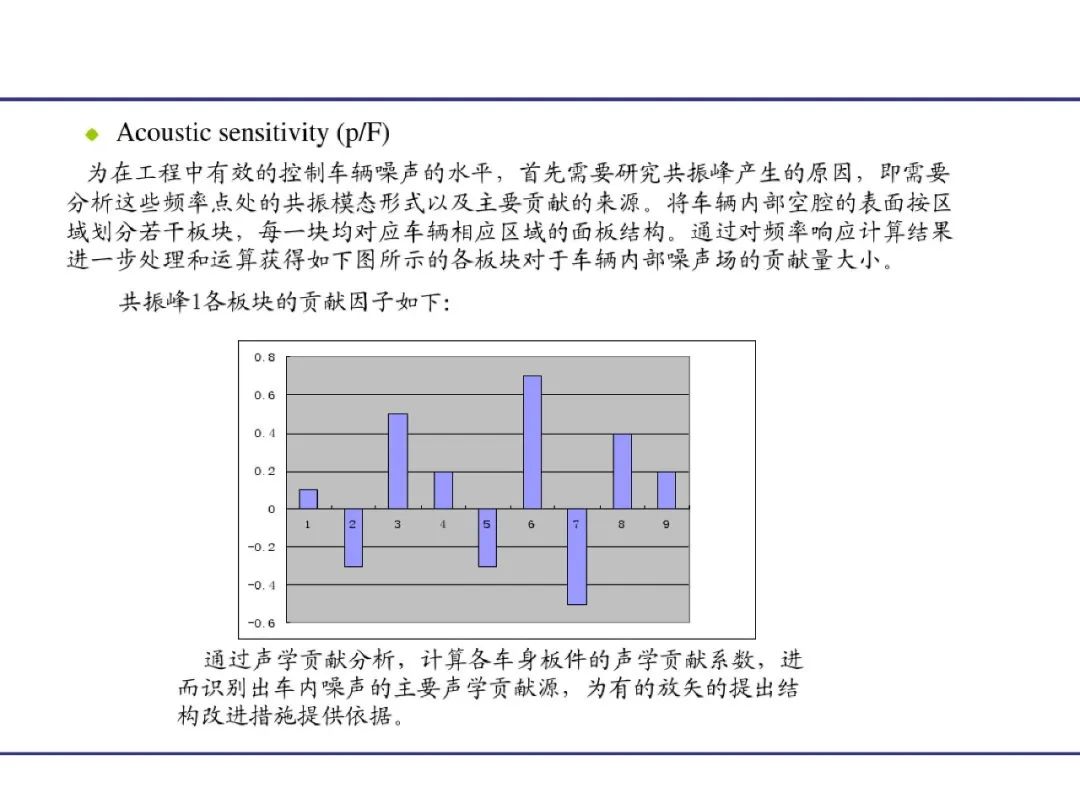

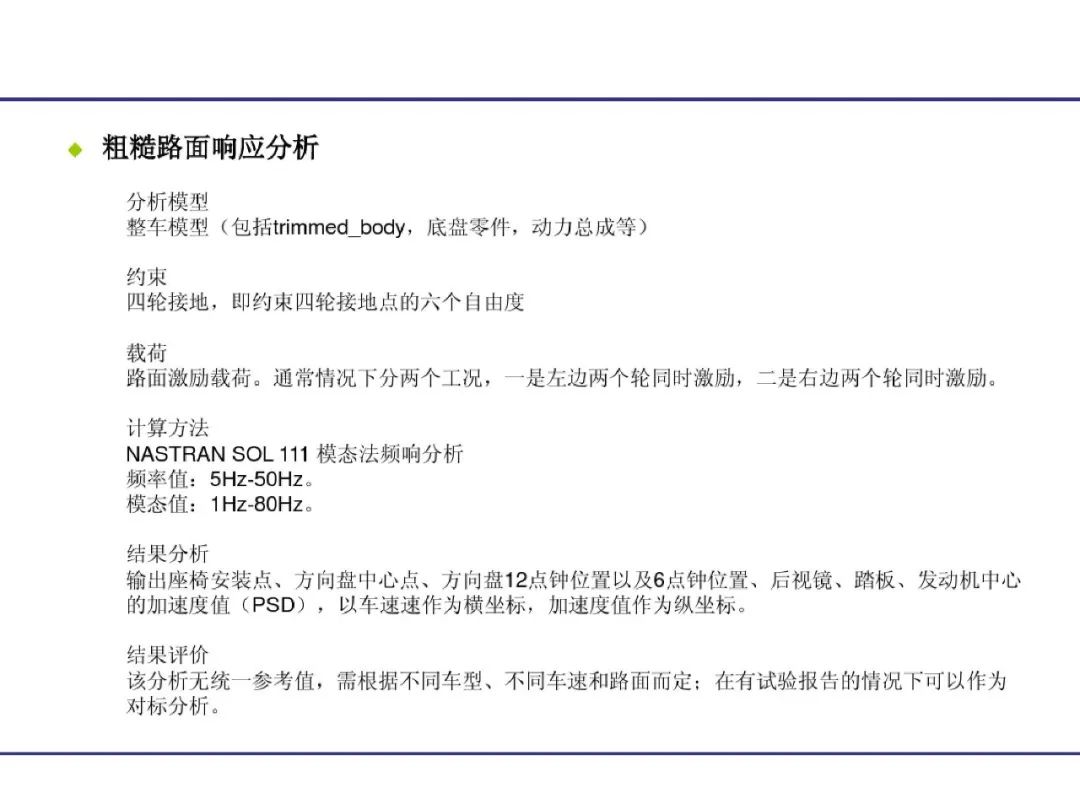

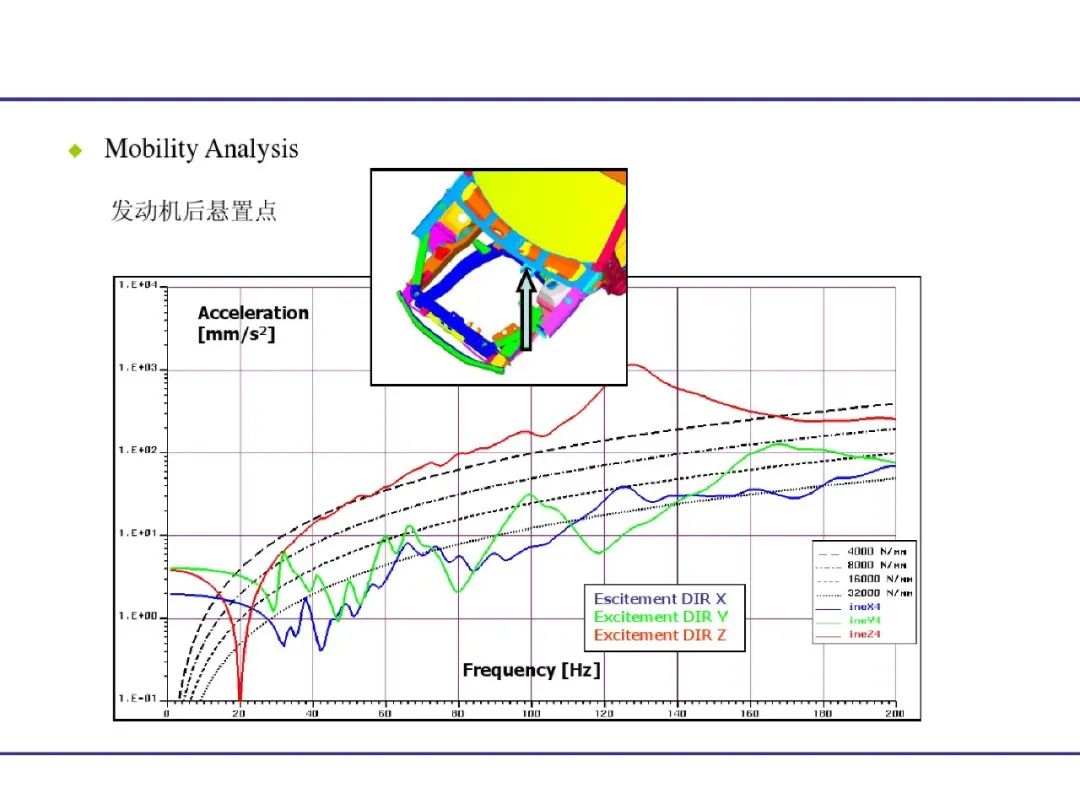

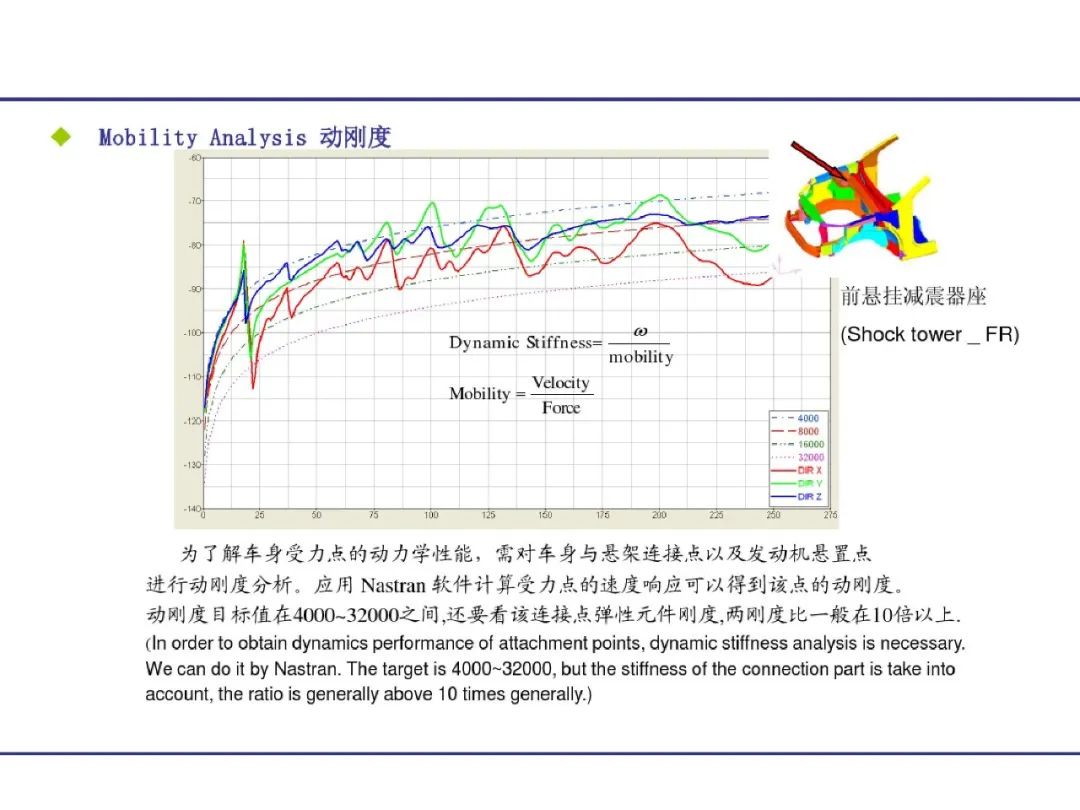

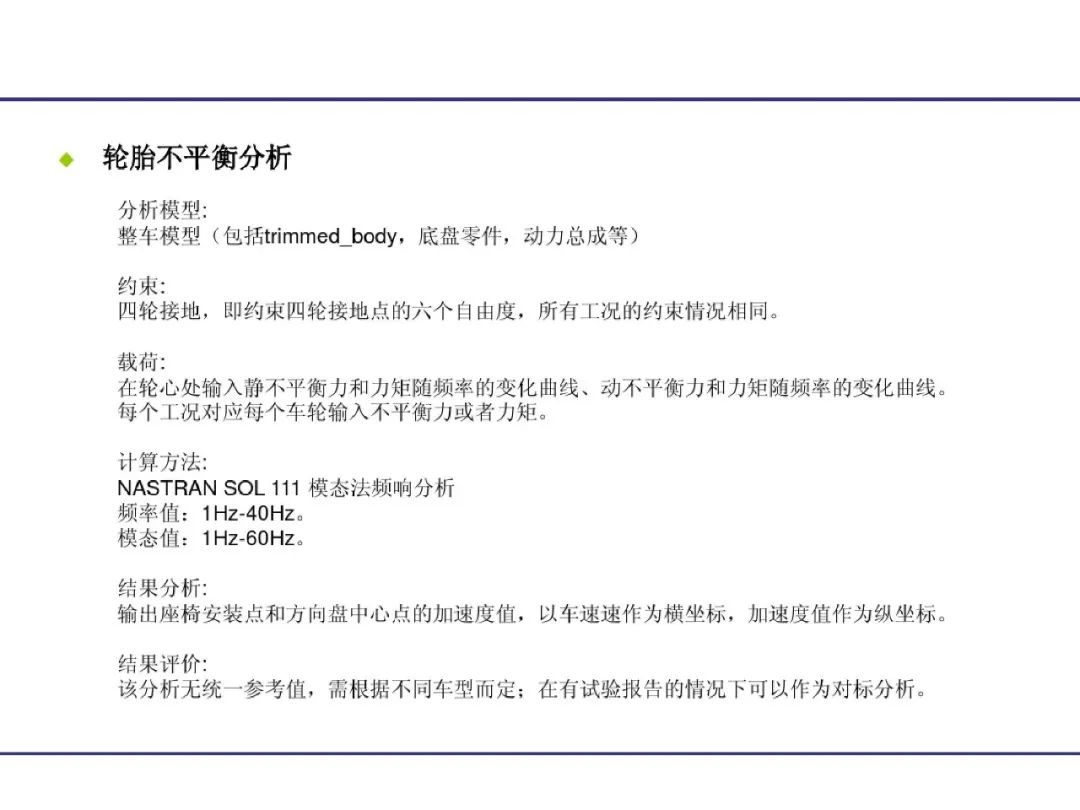

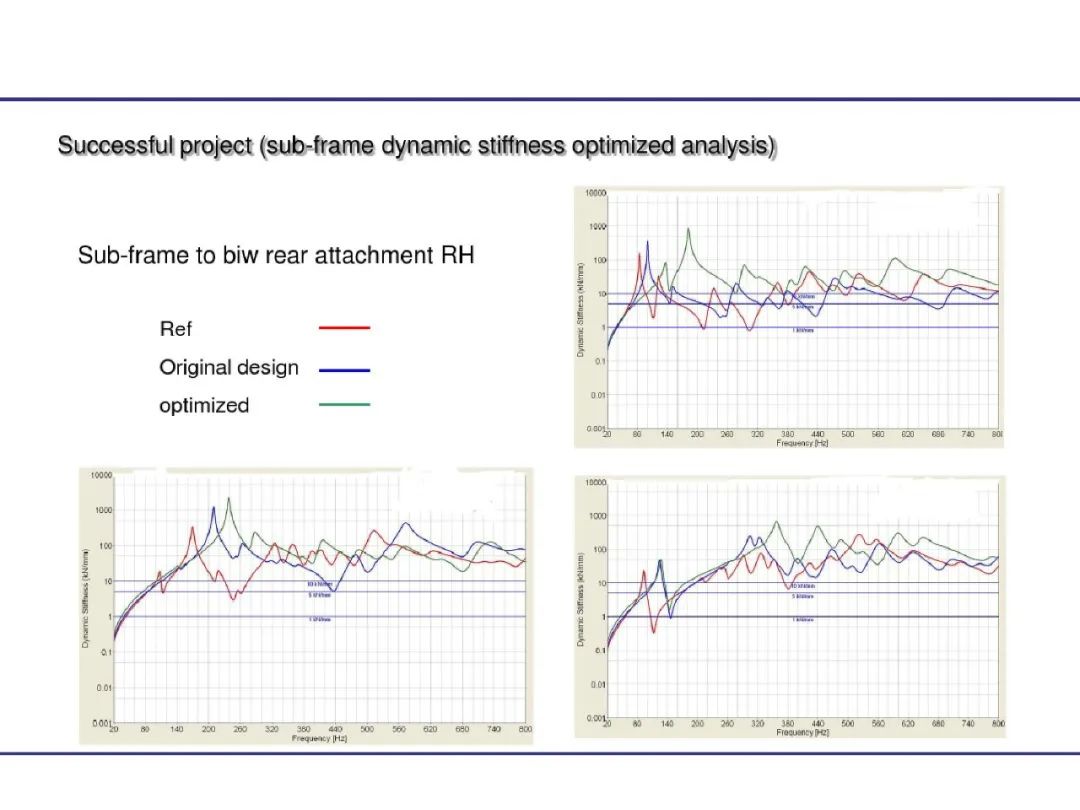

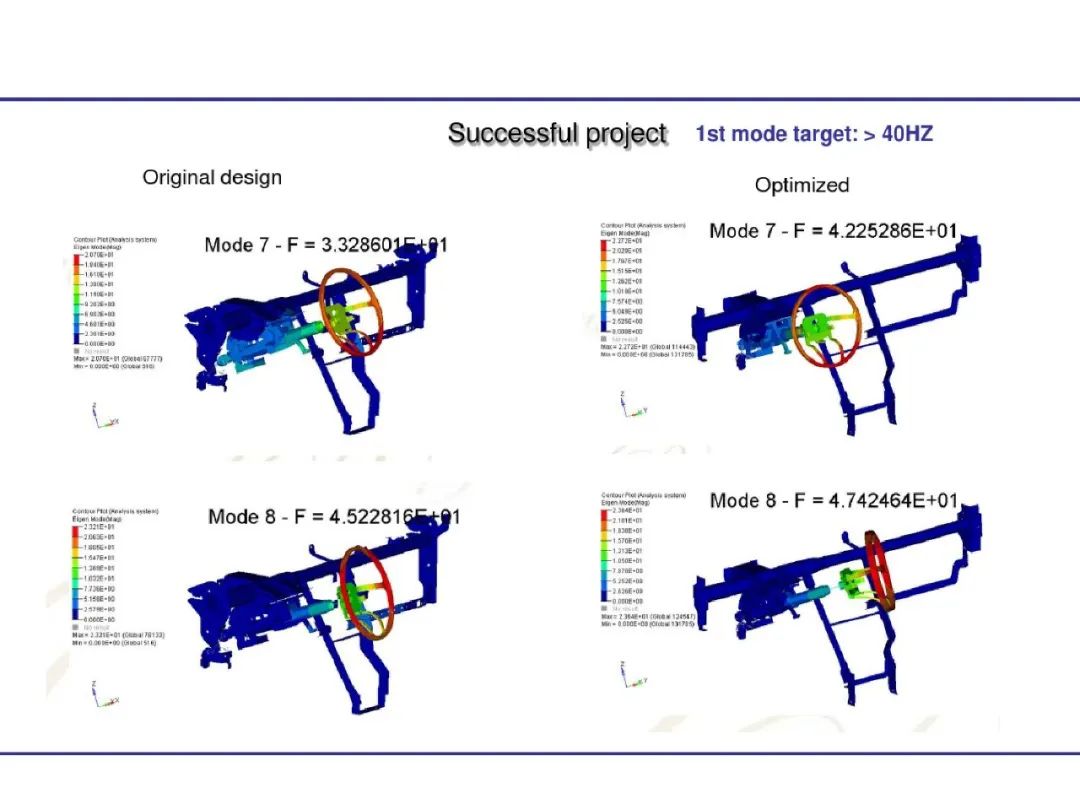

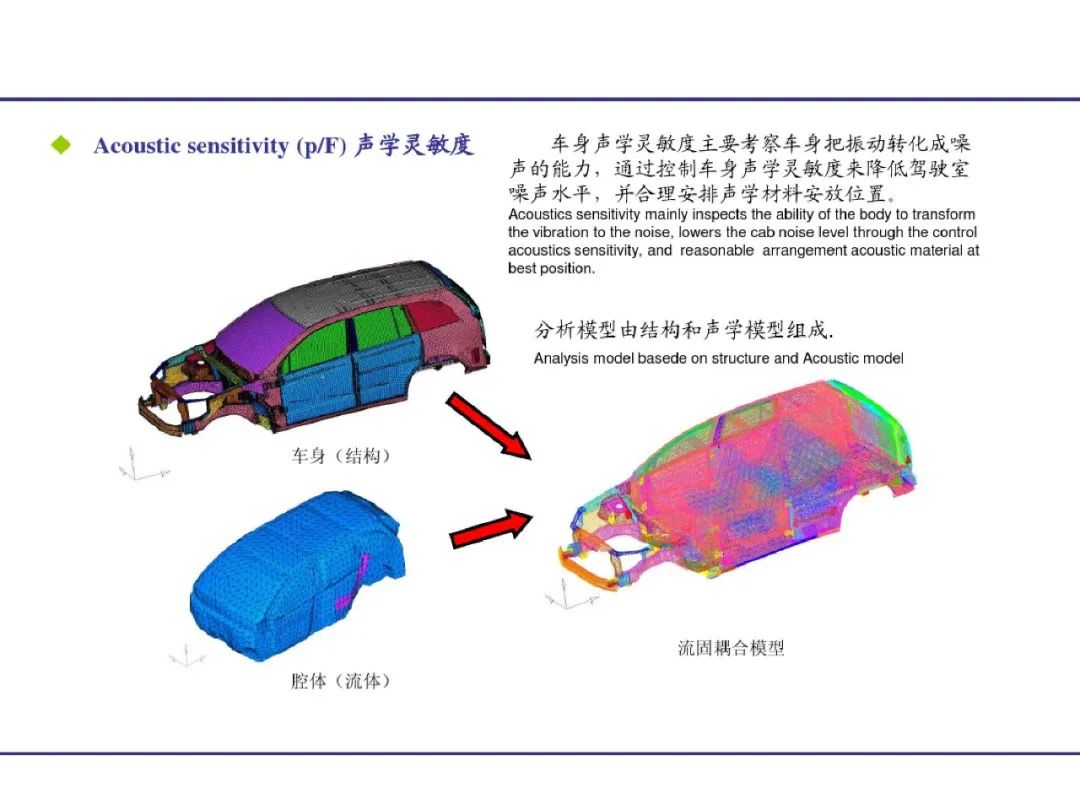

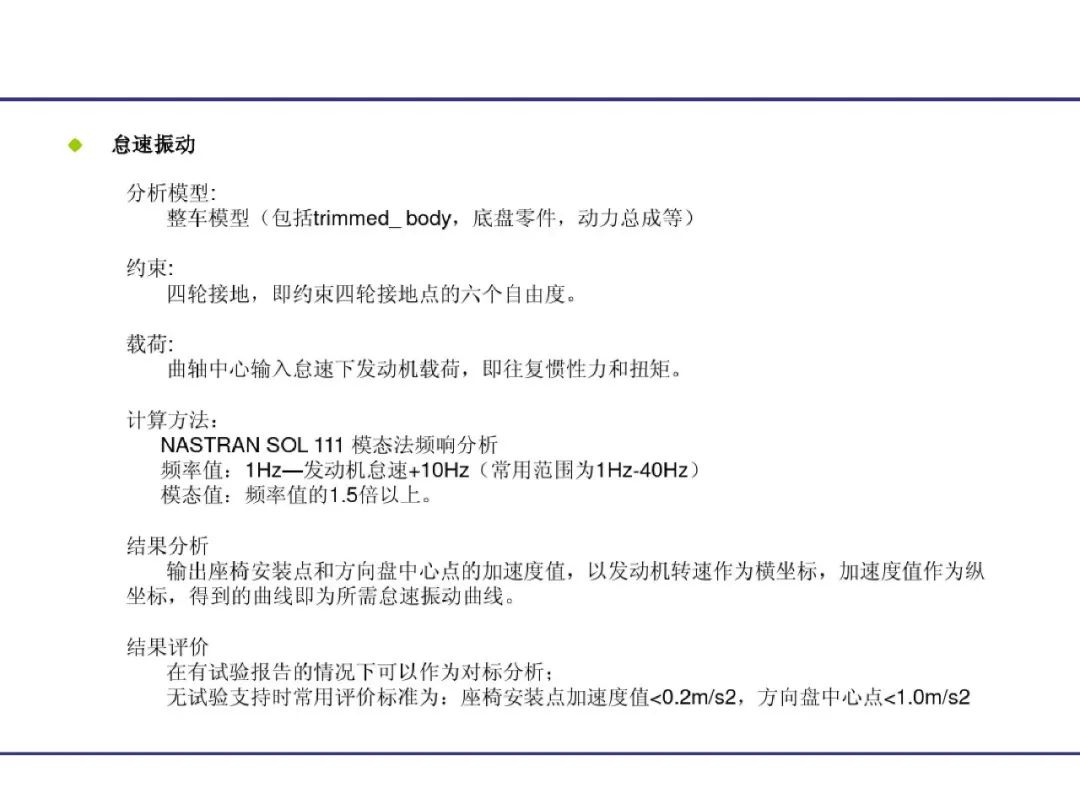

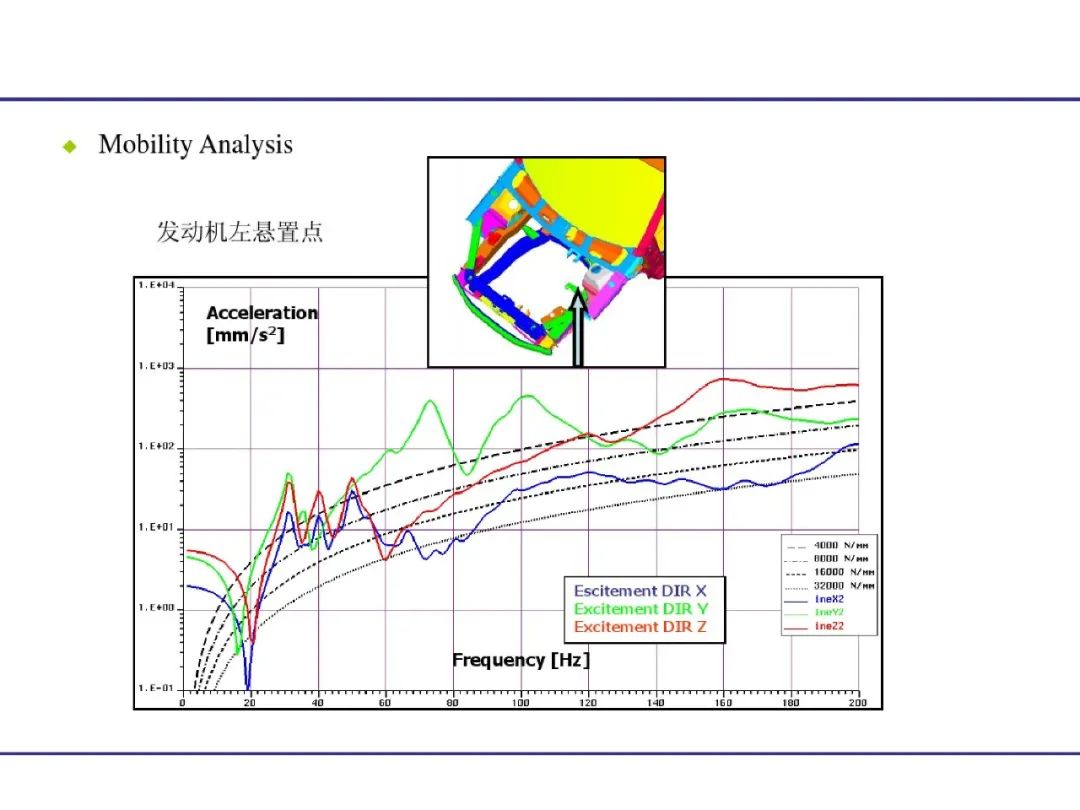

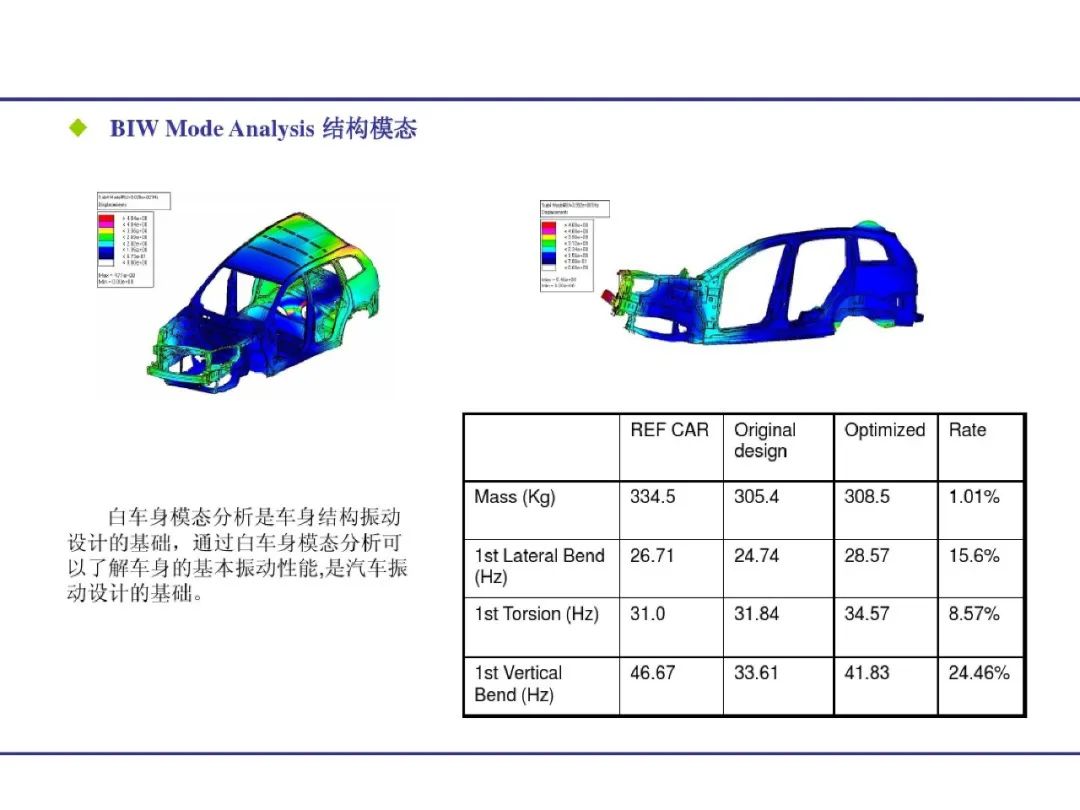

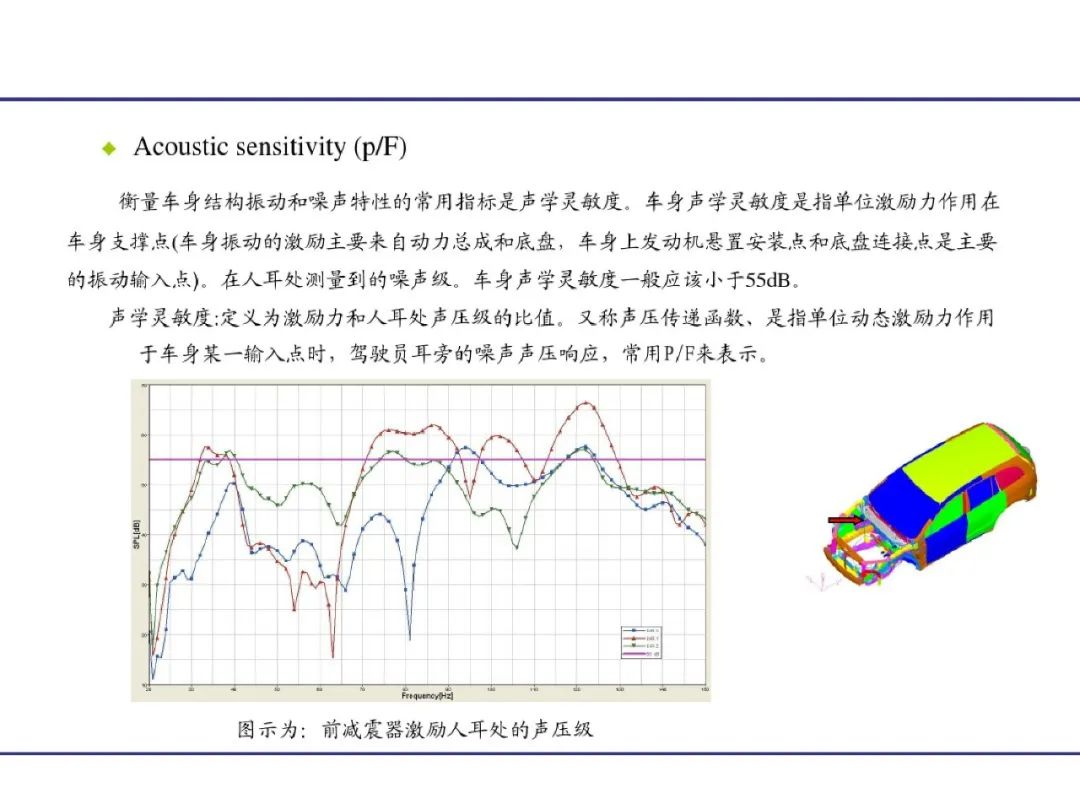

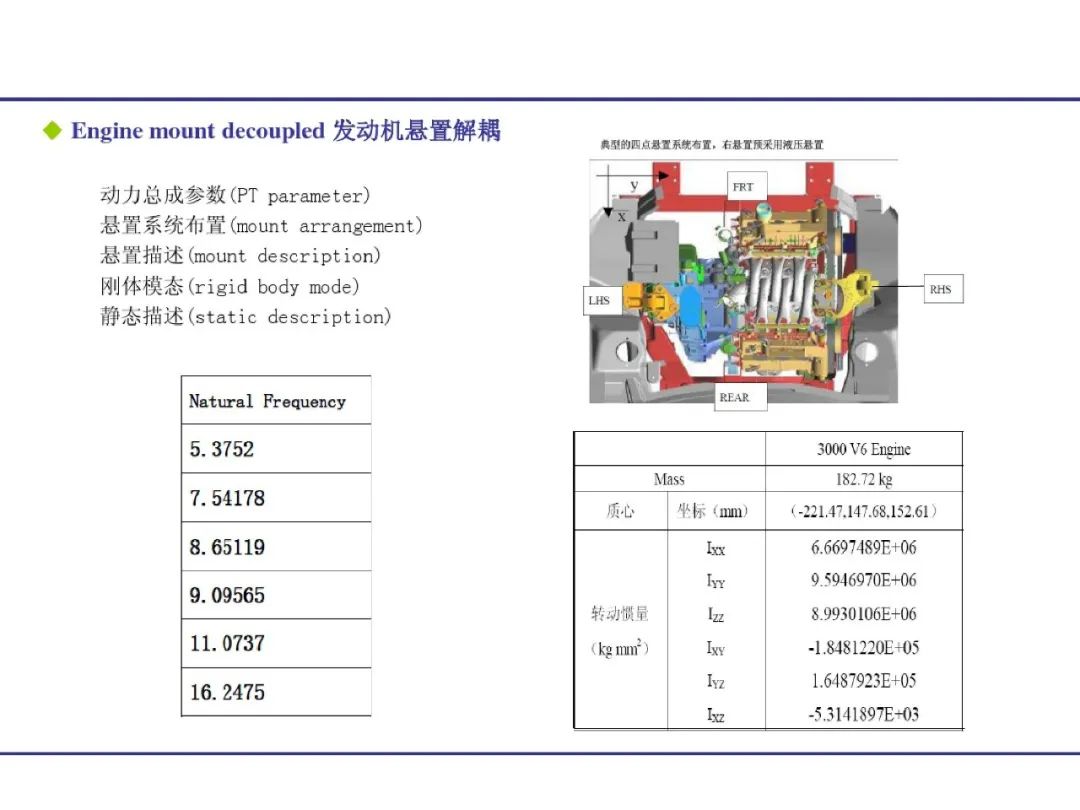

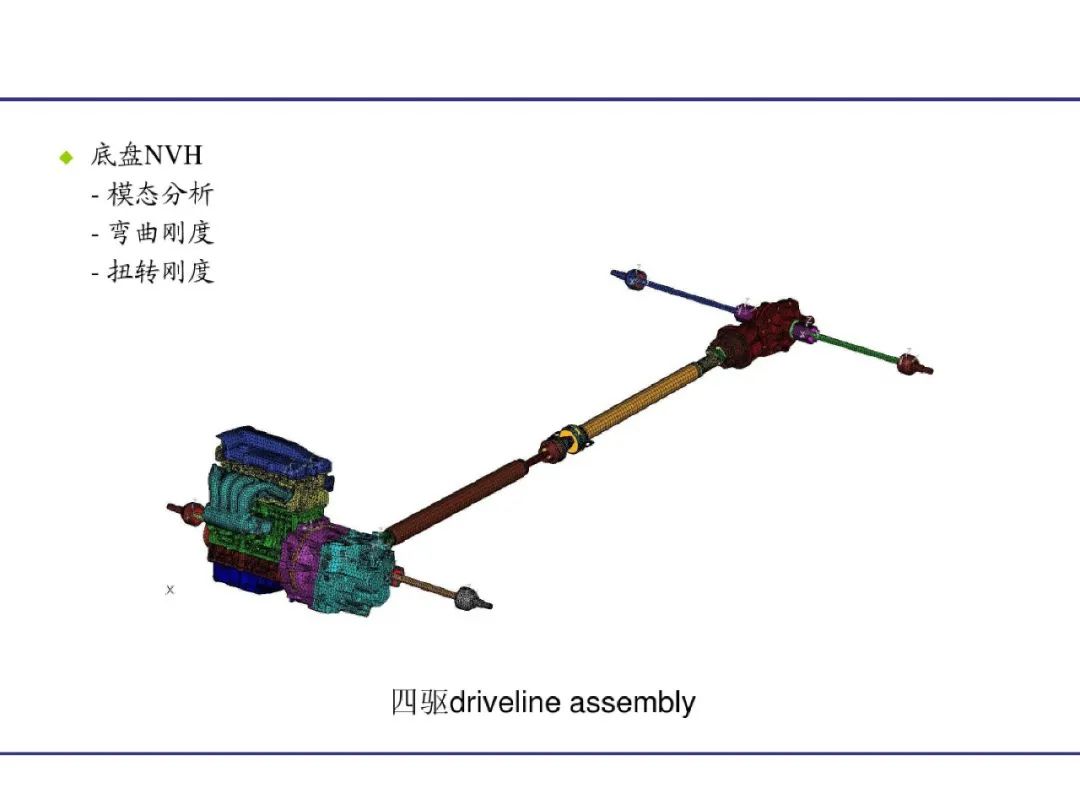

| 2. NVH分析 | • 声压级（60km/h ≤68dB） | • VW 50173 | |

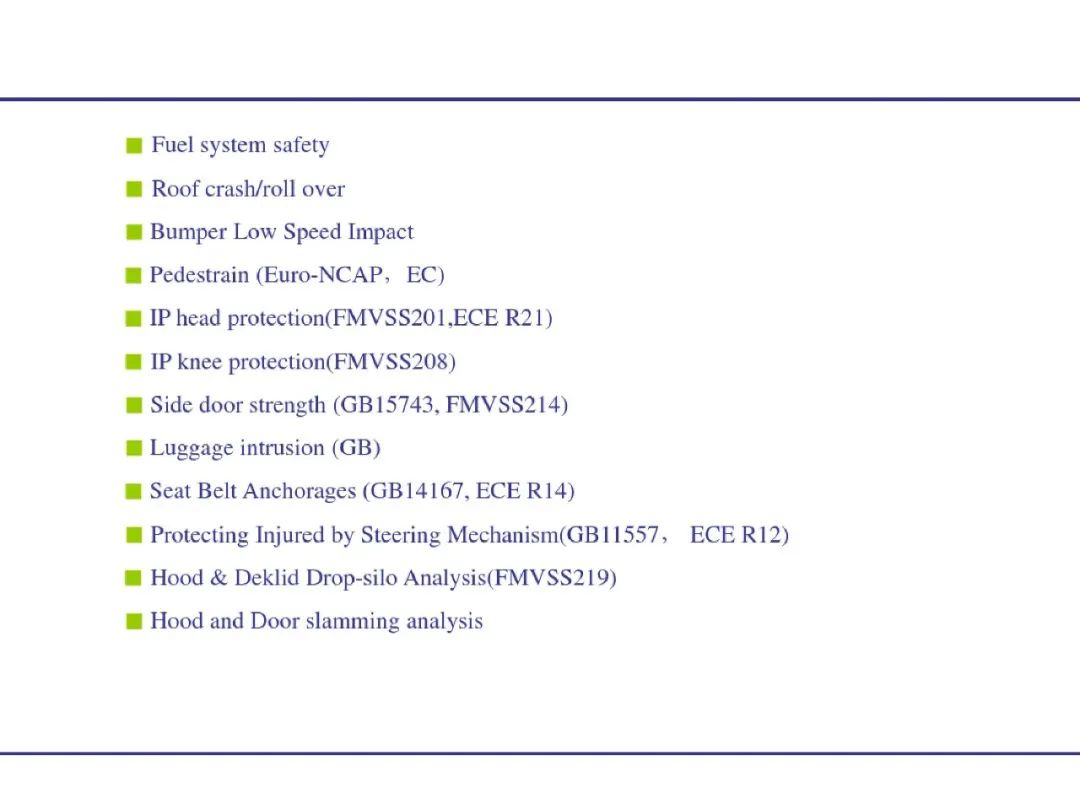

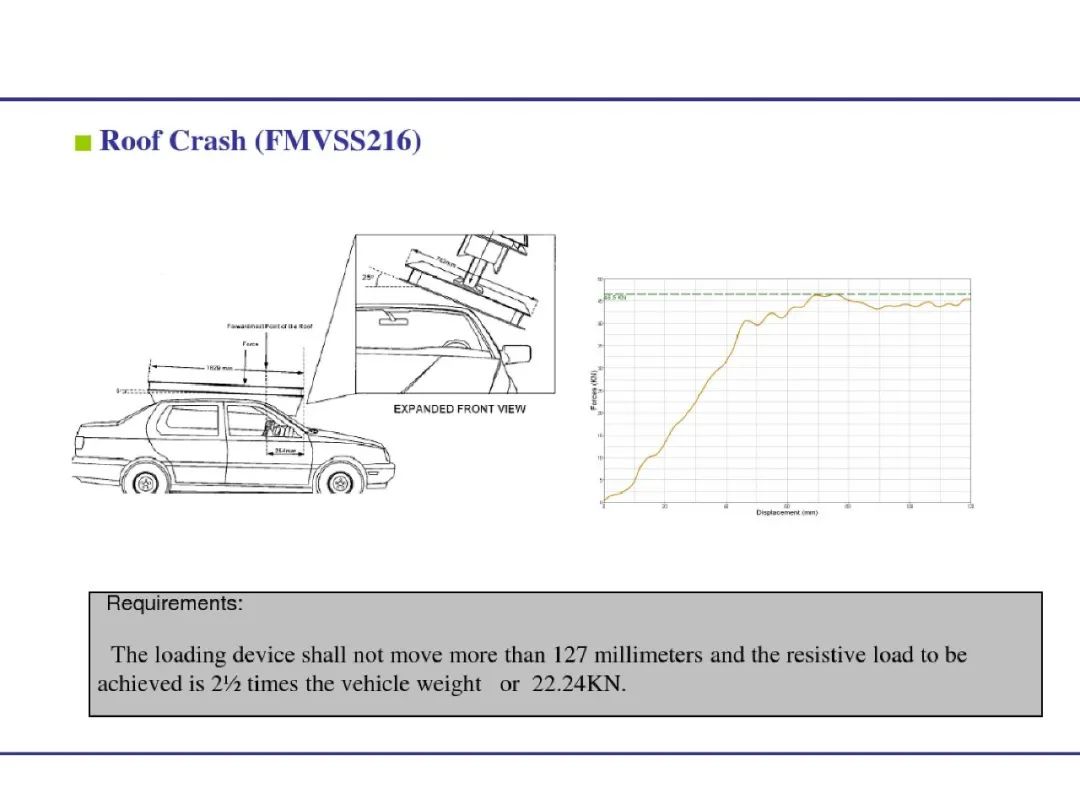

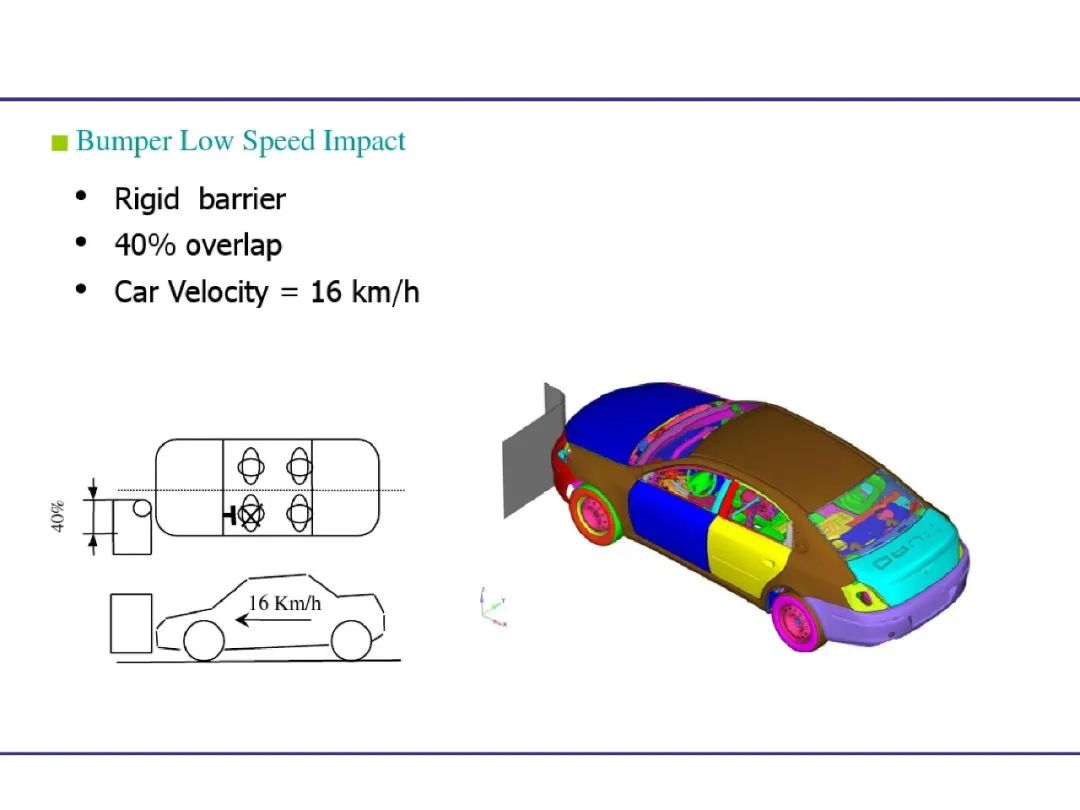

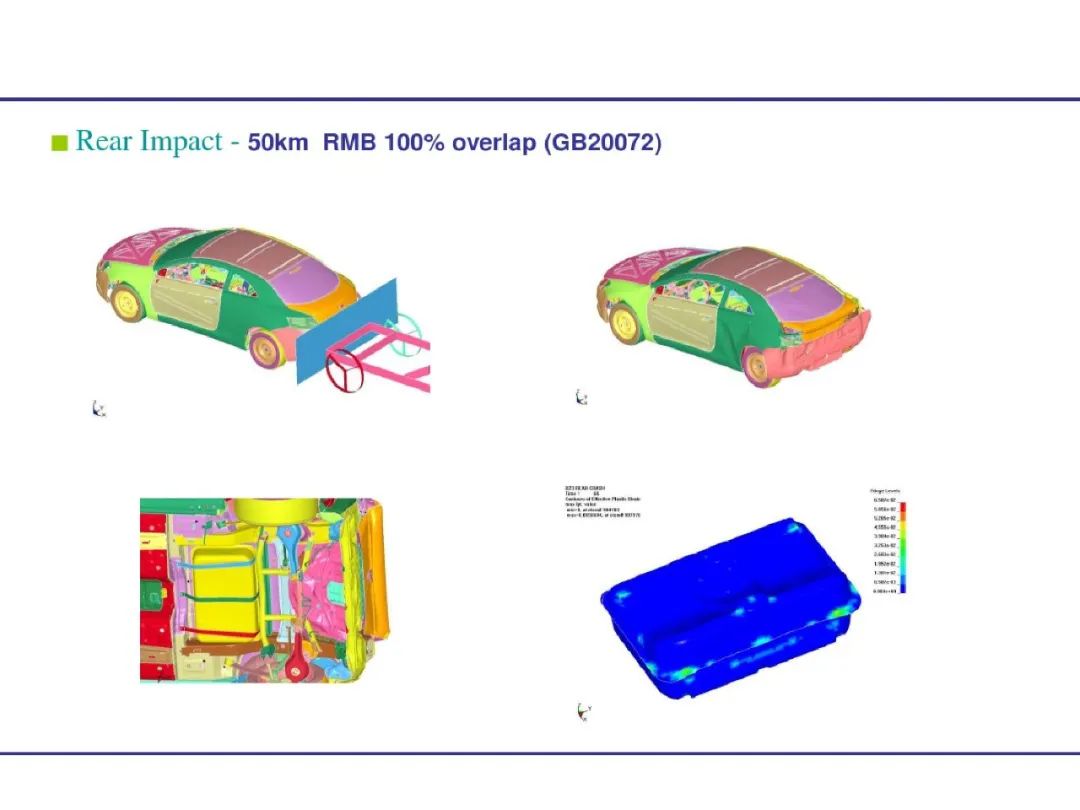

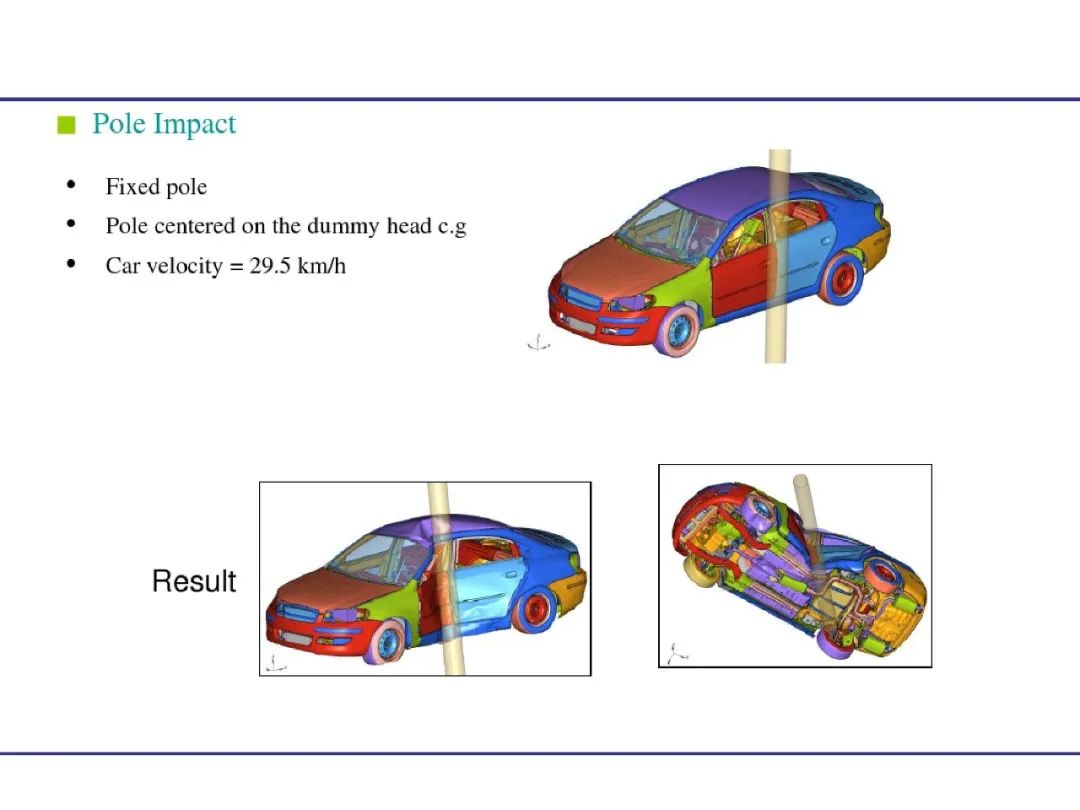

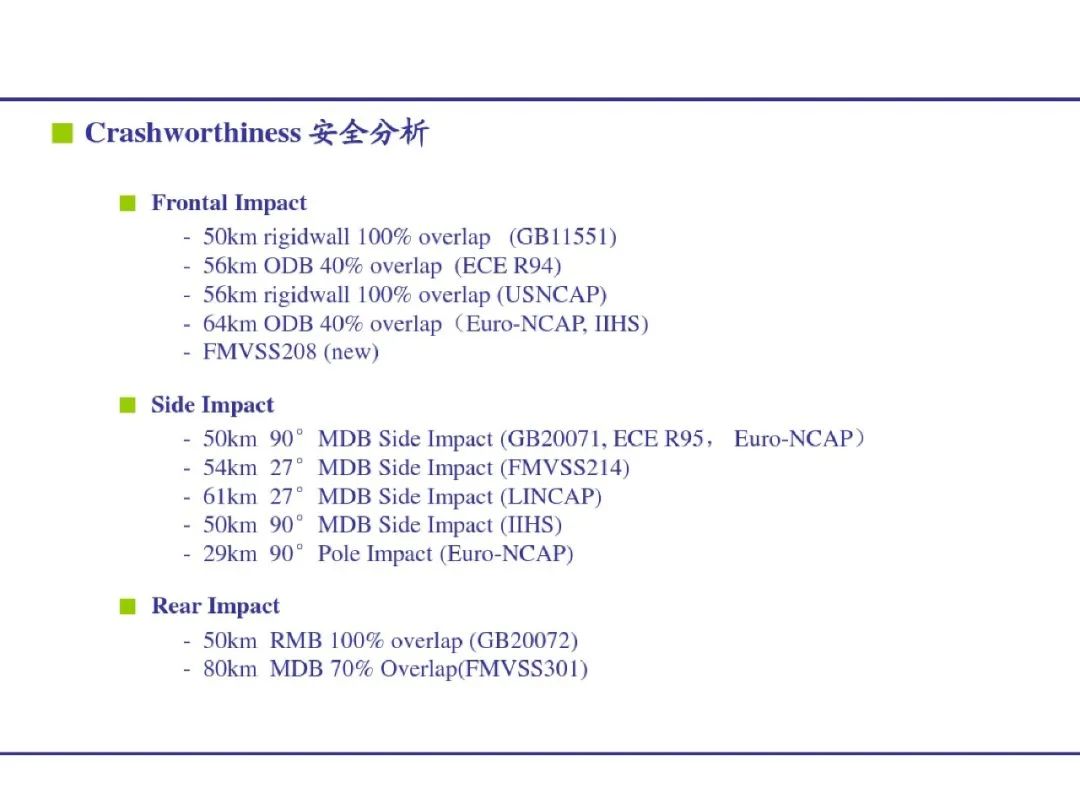

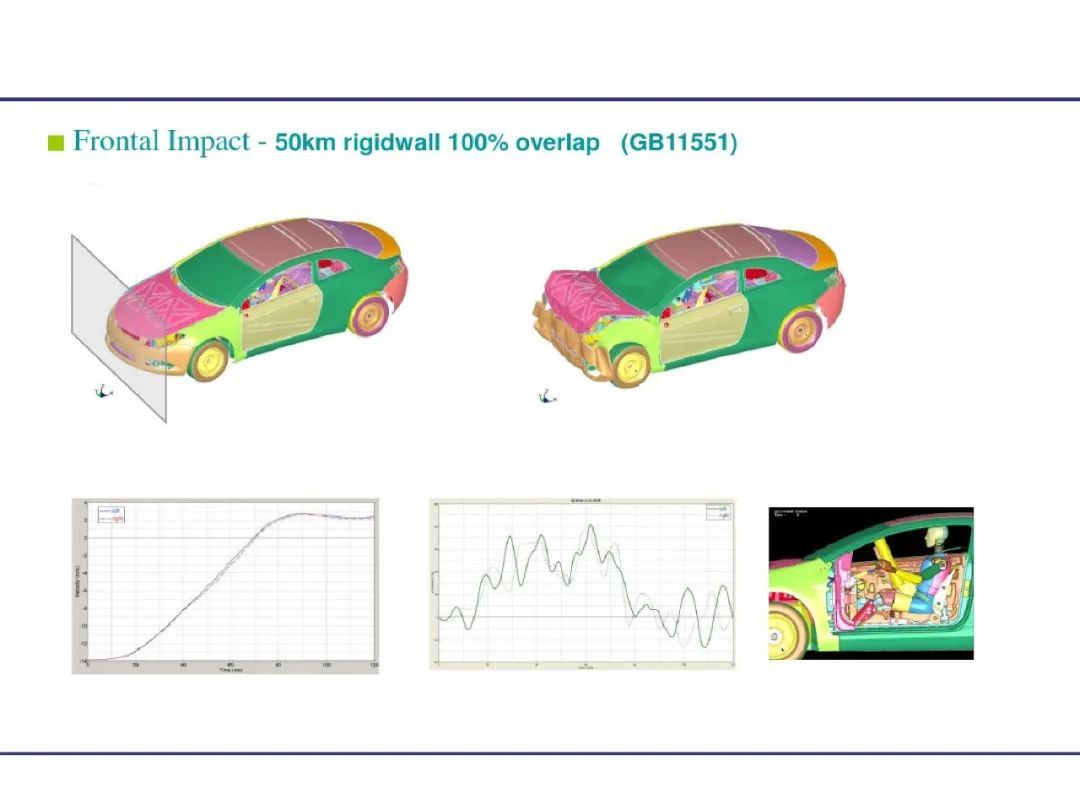

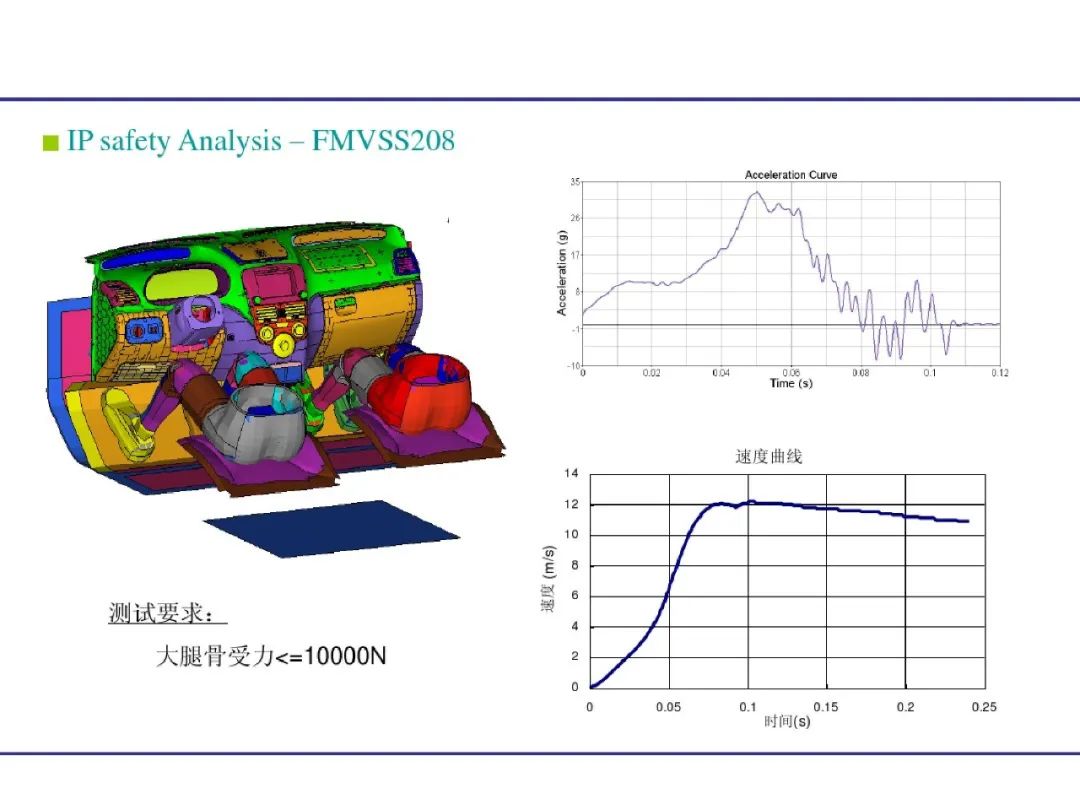

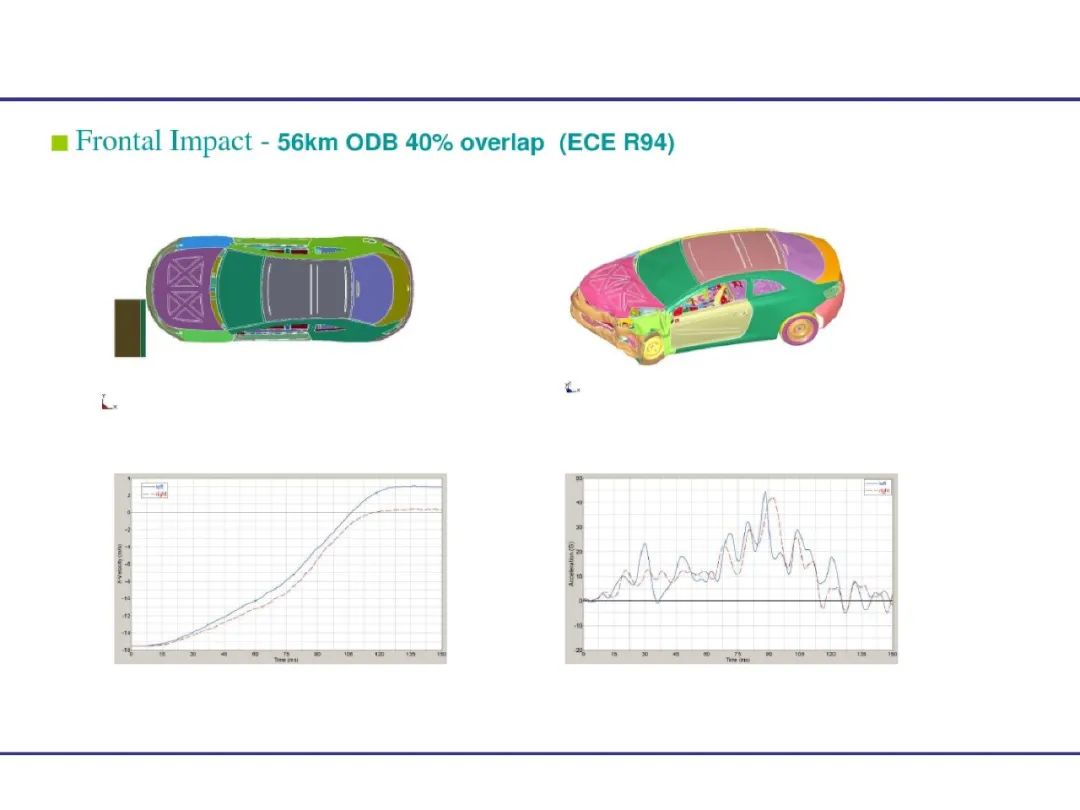

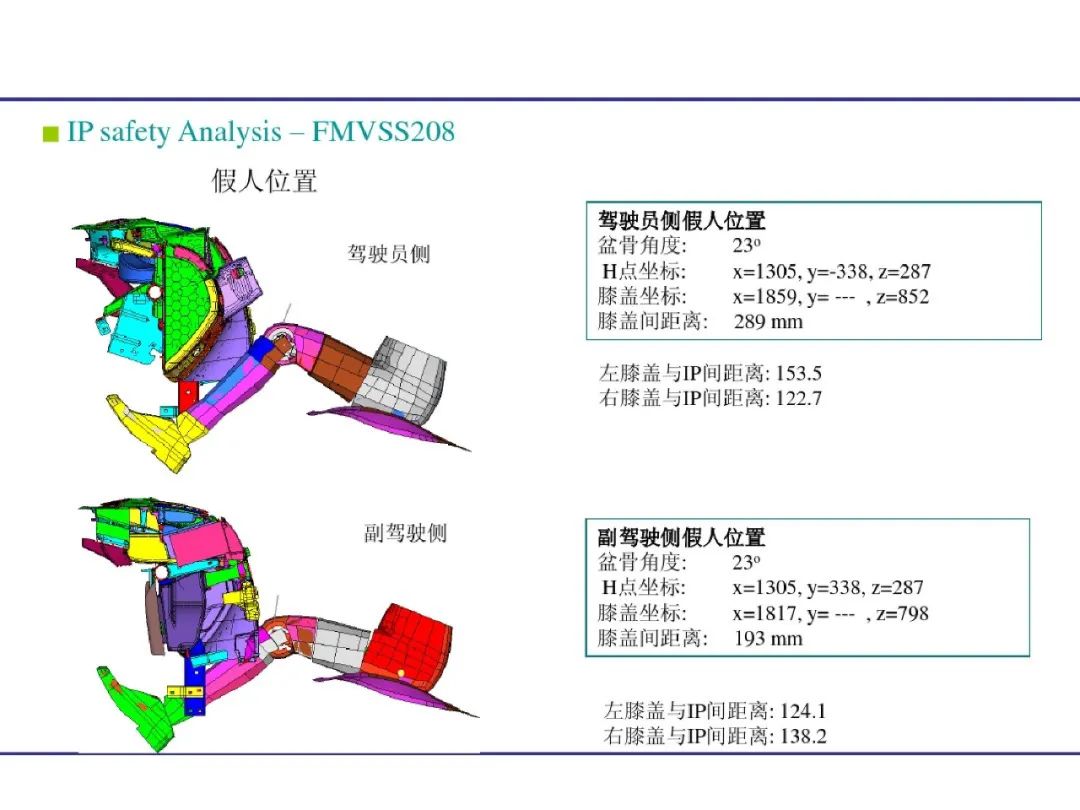

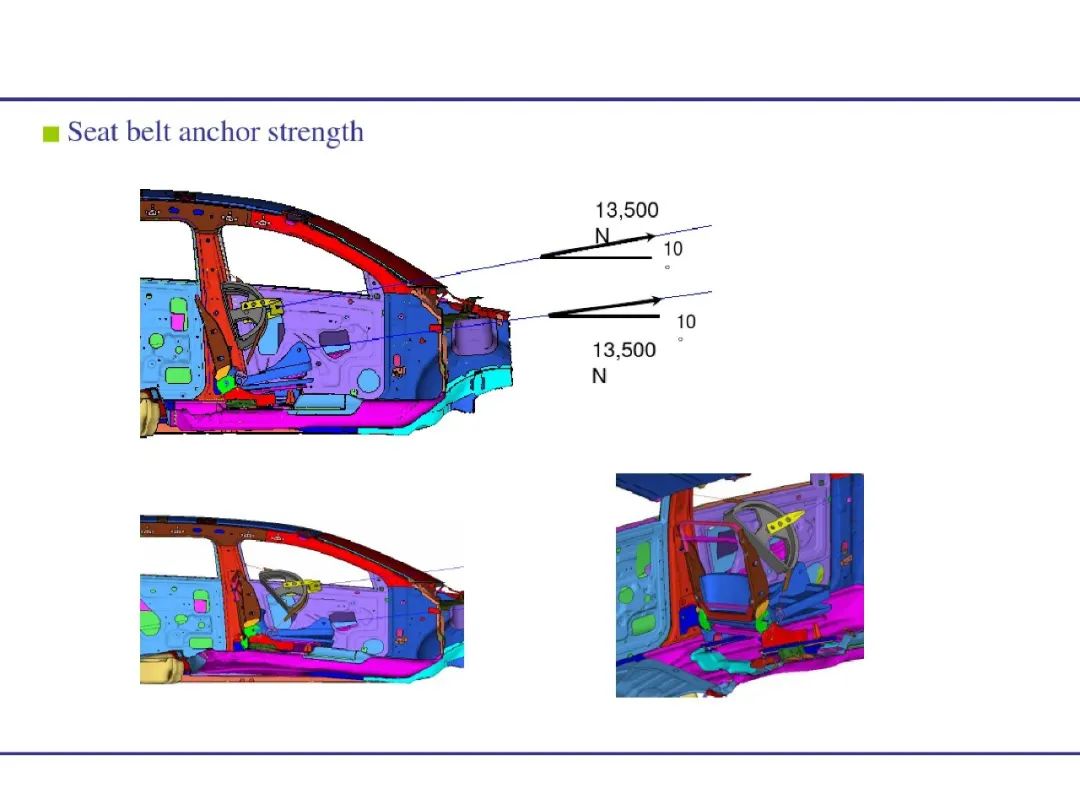

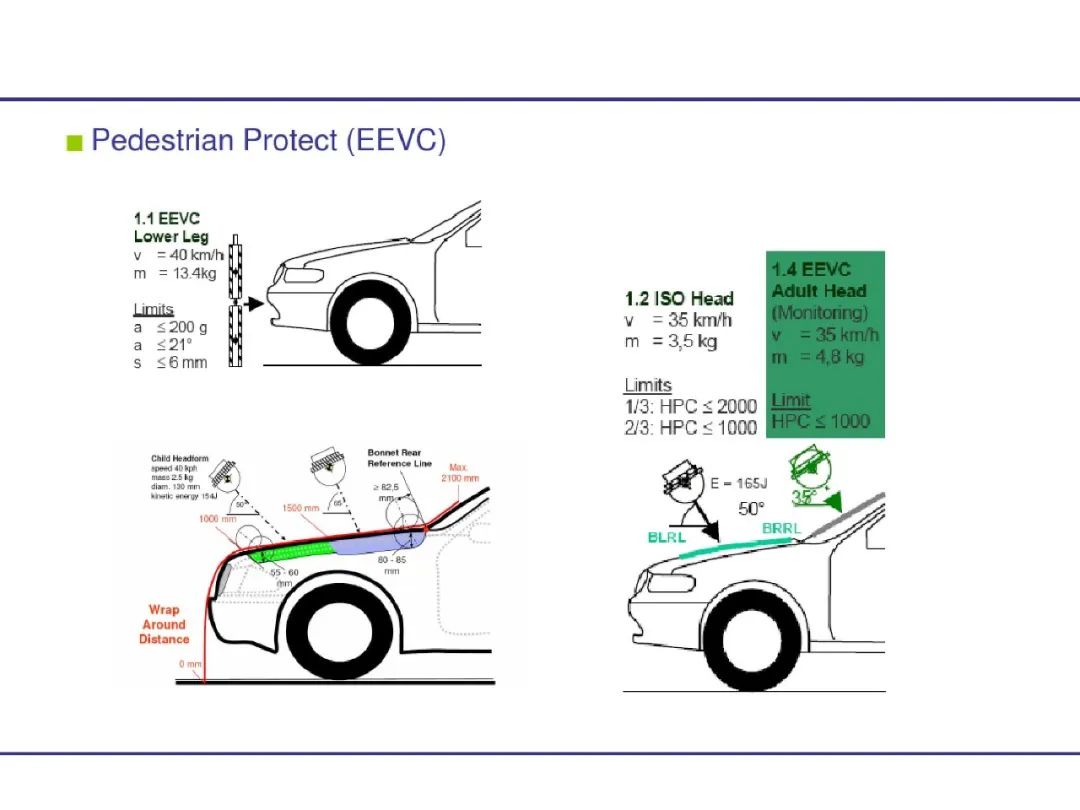

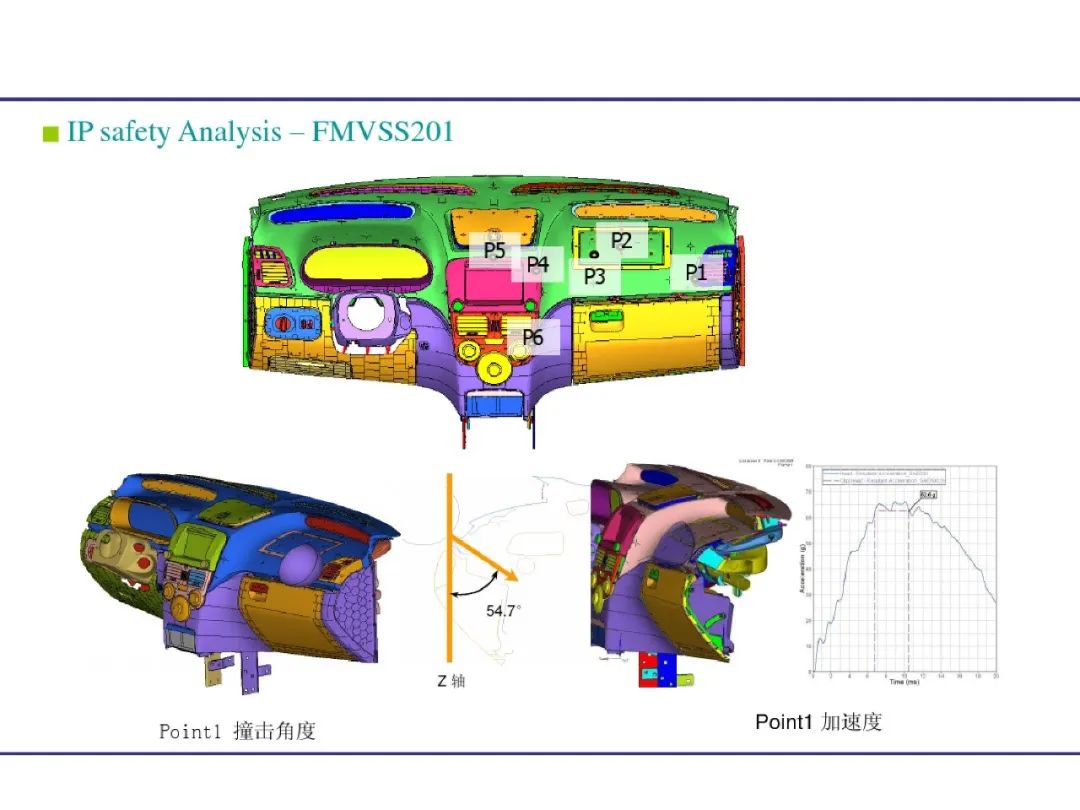

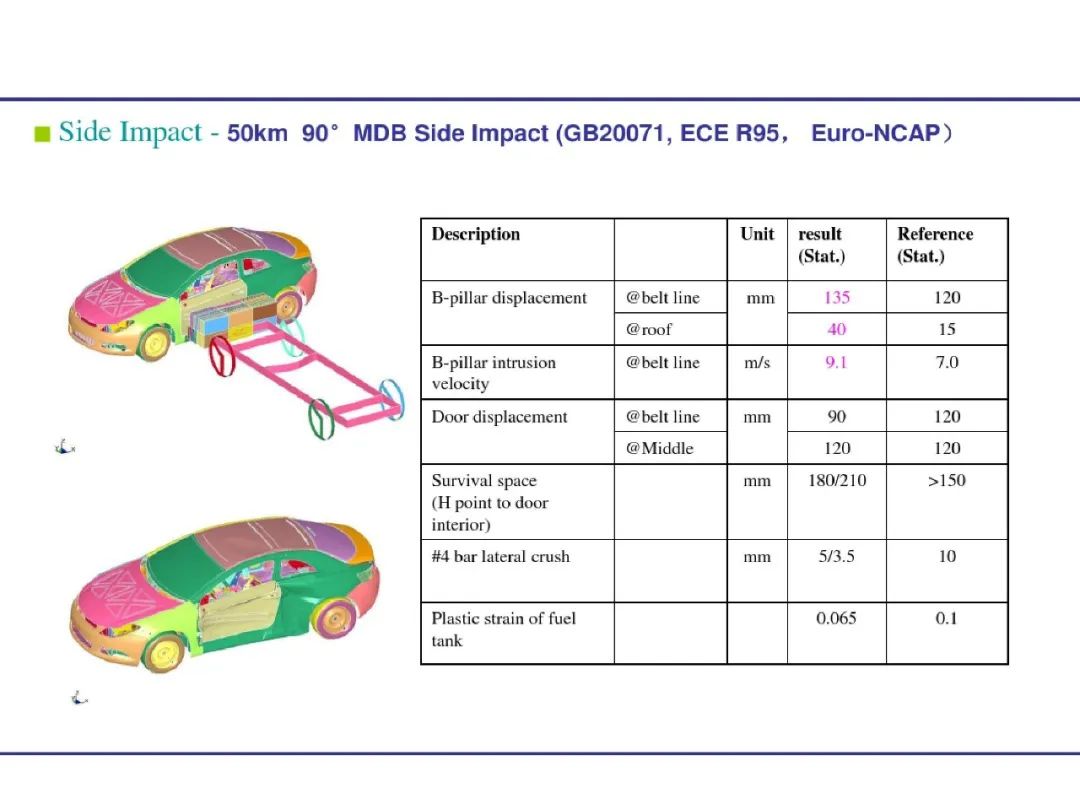

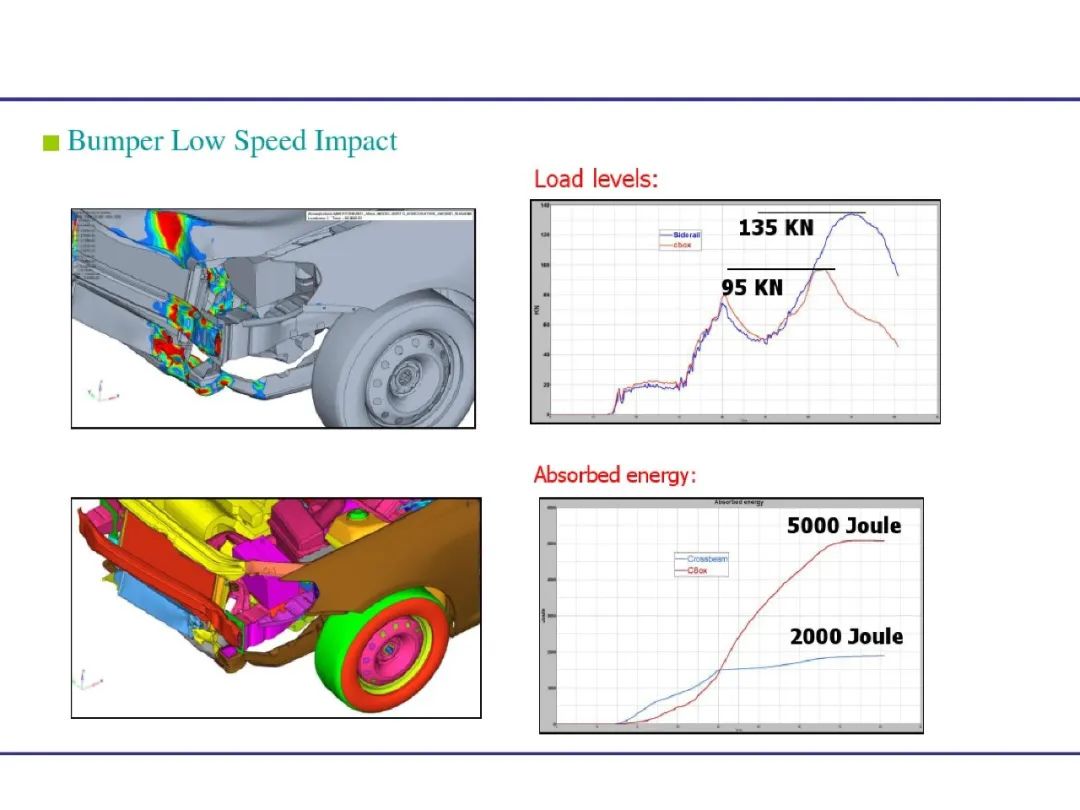

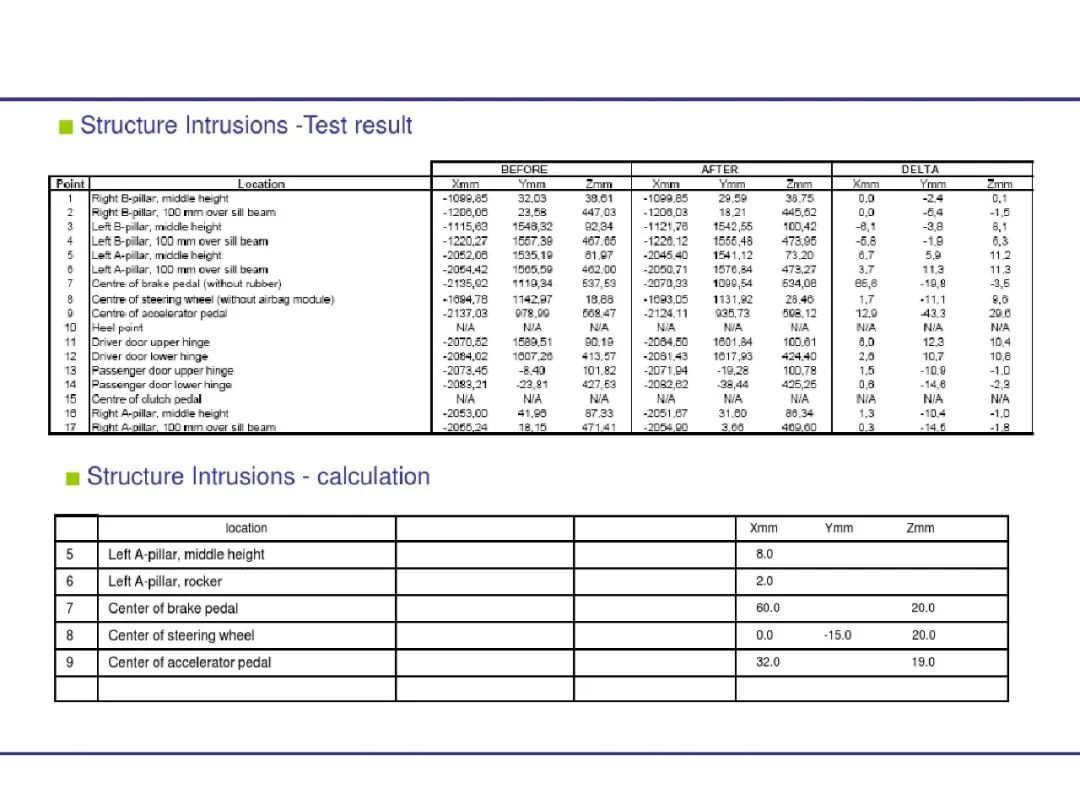

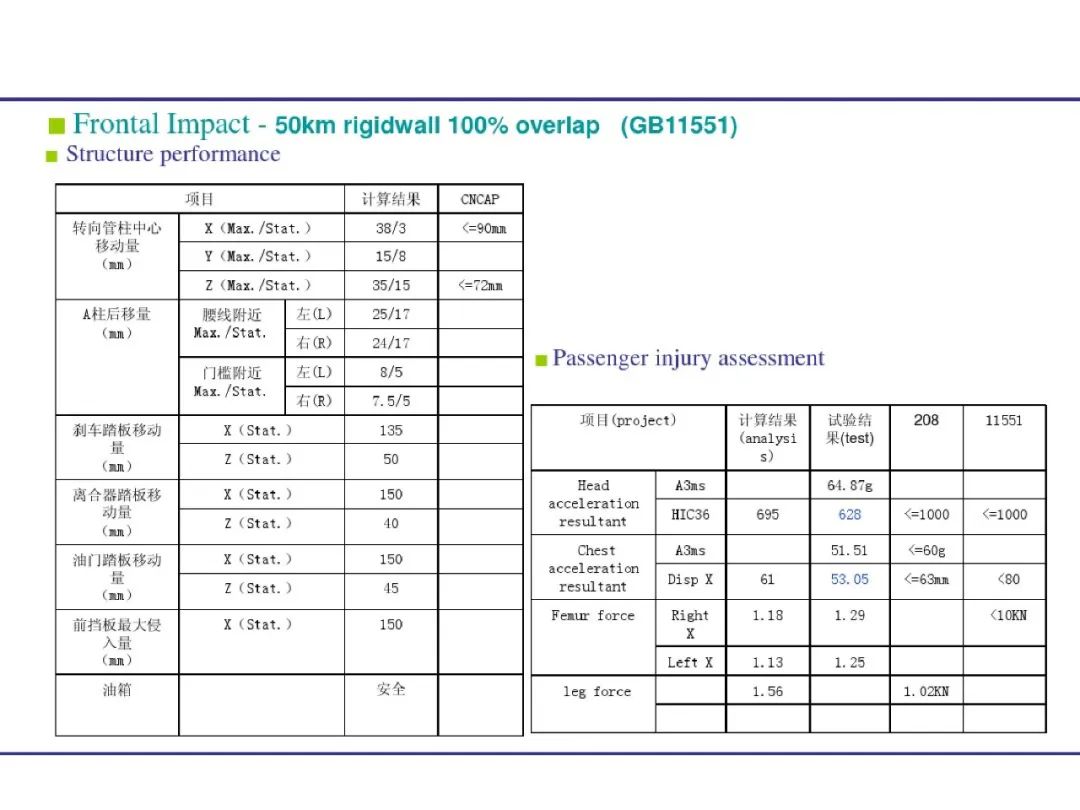

| 3. 碰撞安全 | • 侧碰B柱侵入量（≤150mm） | • FMVSS 208 | |

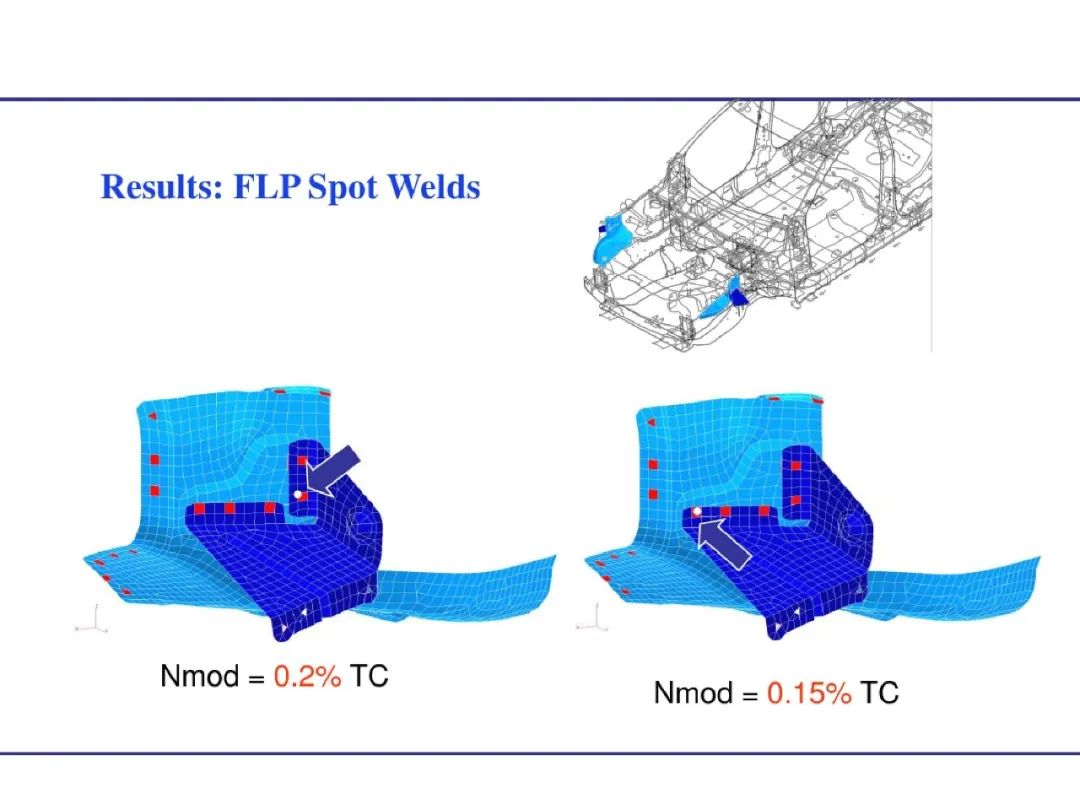

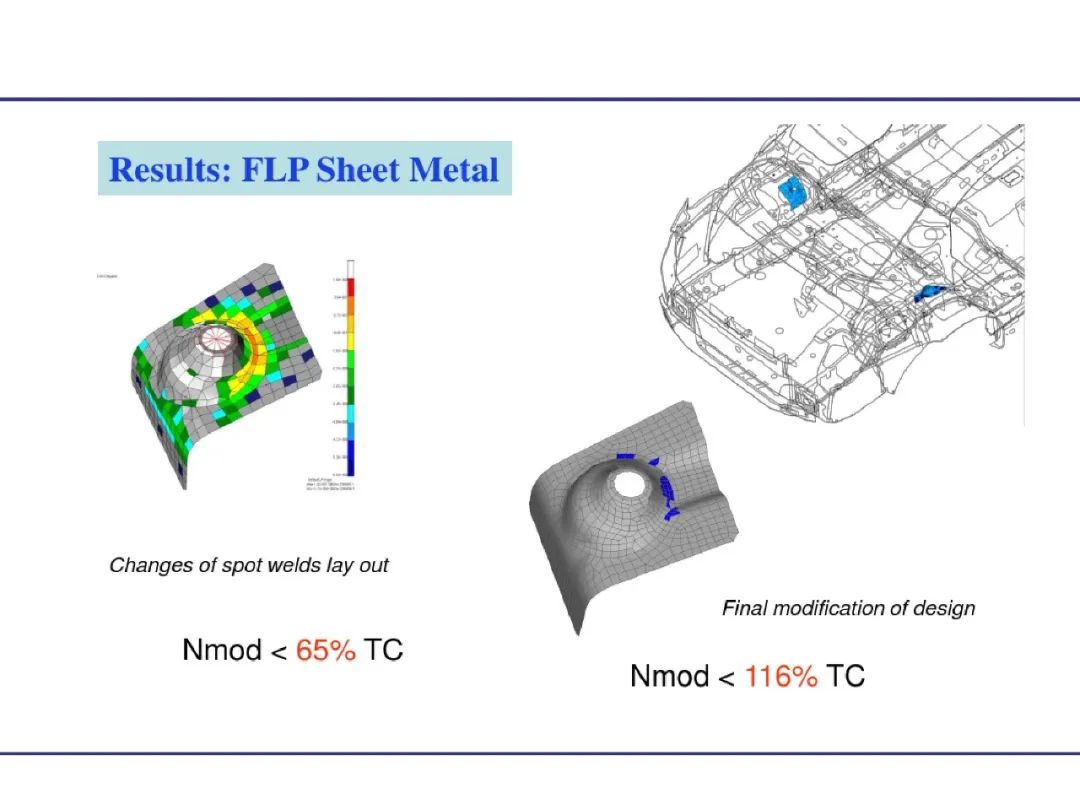

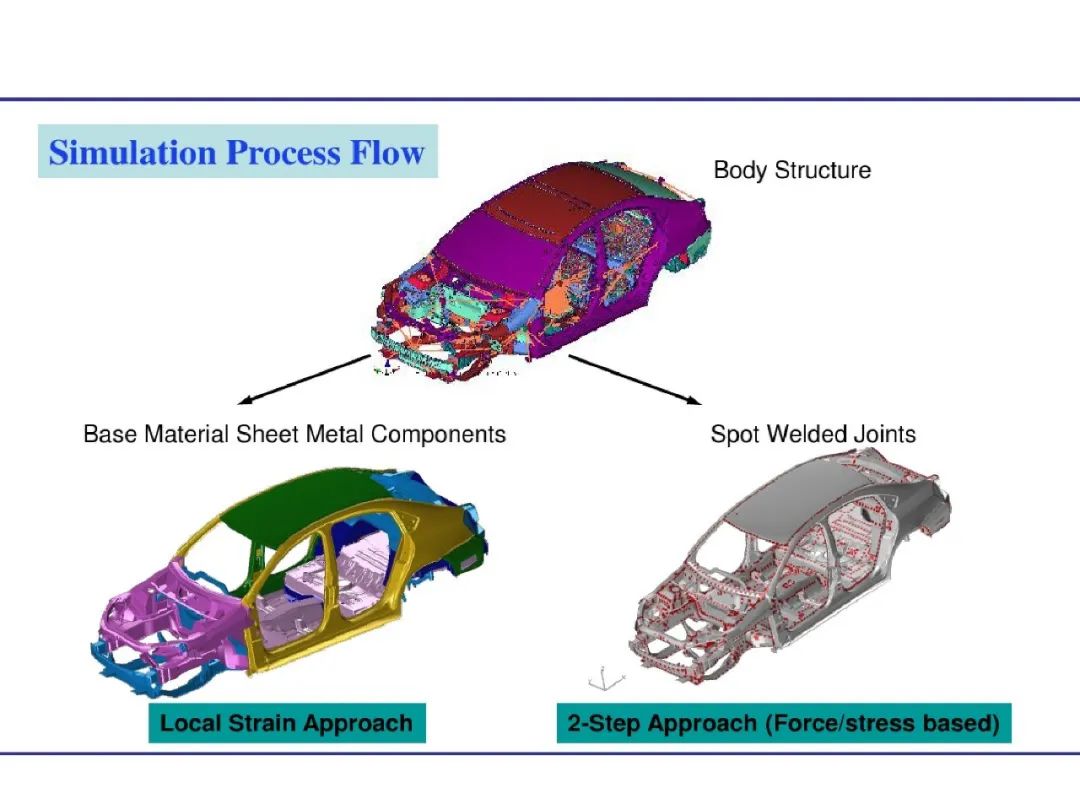

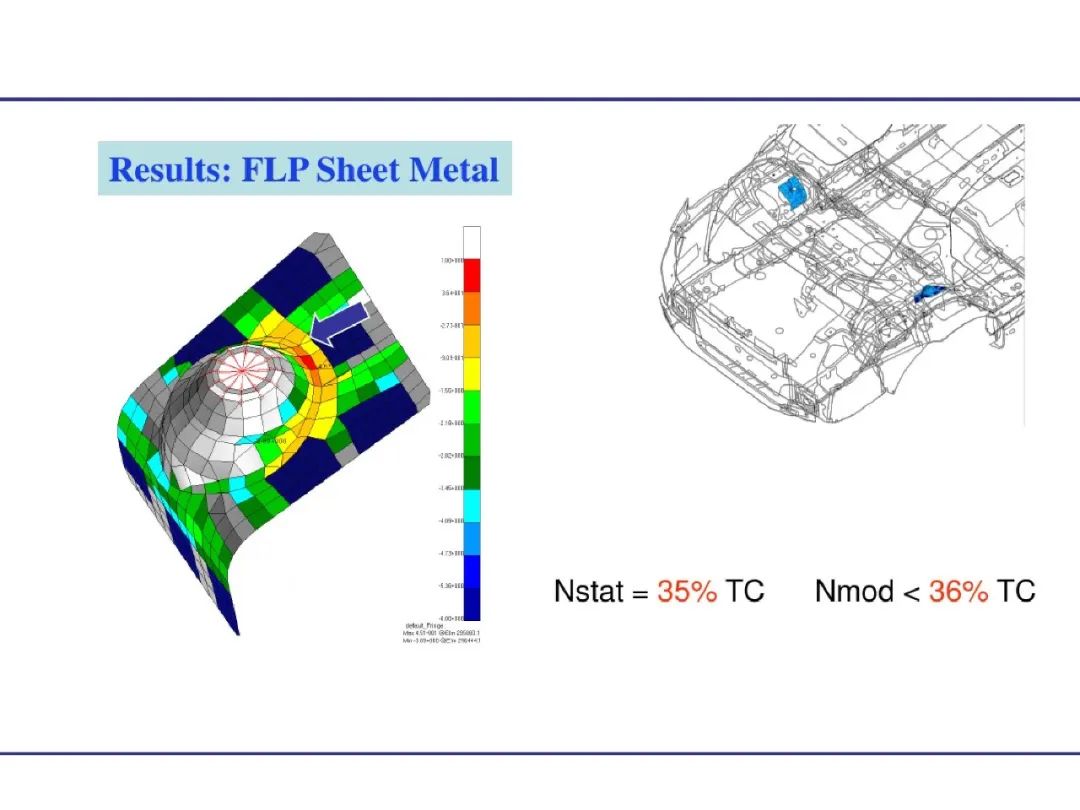

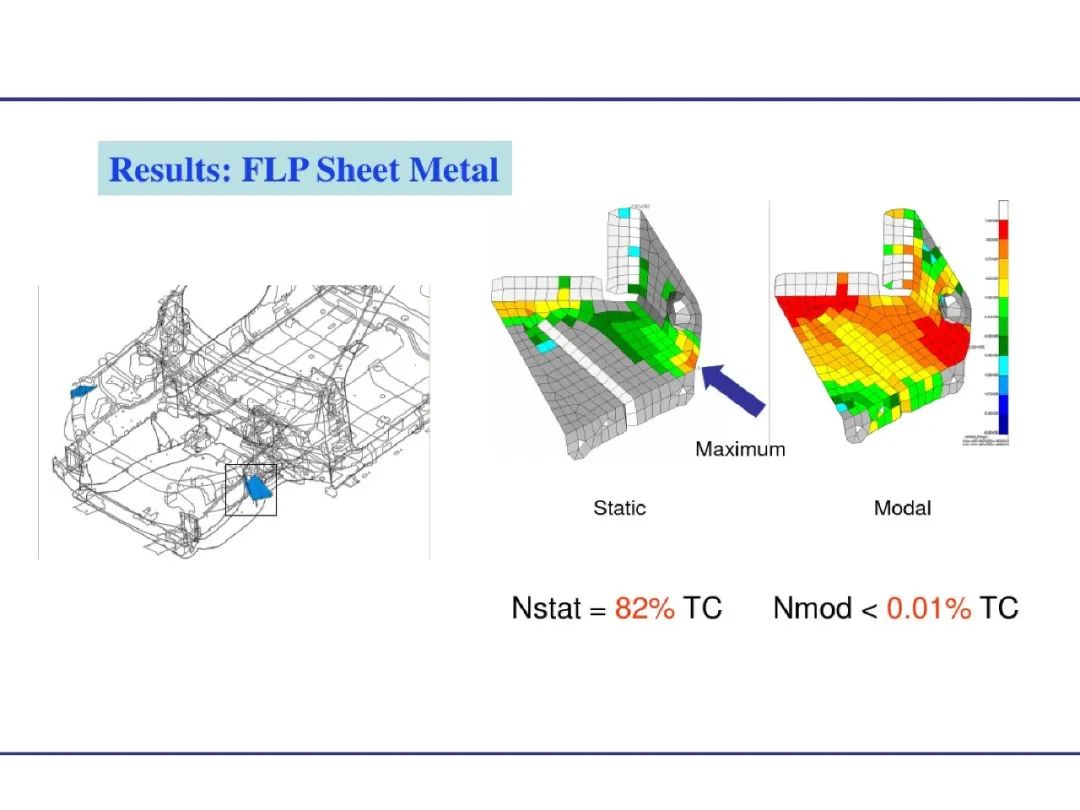

| 4. 疲劳耐久 | • 焊点损伤值（＜0.3） | • FKM指南 | |

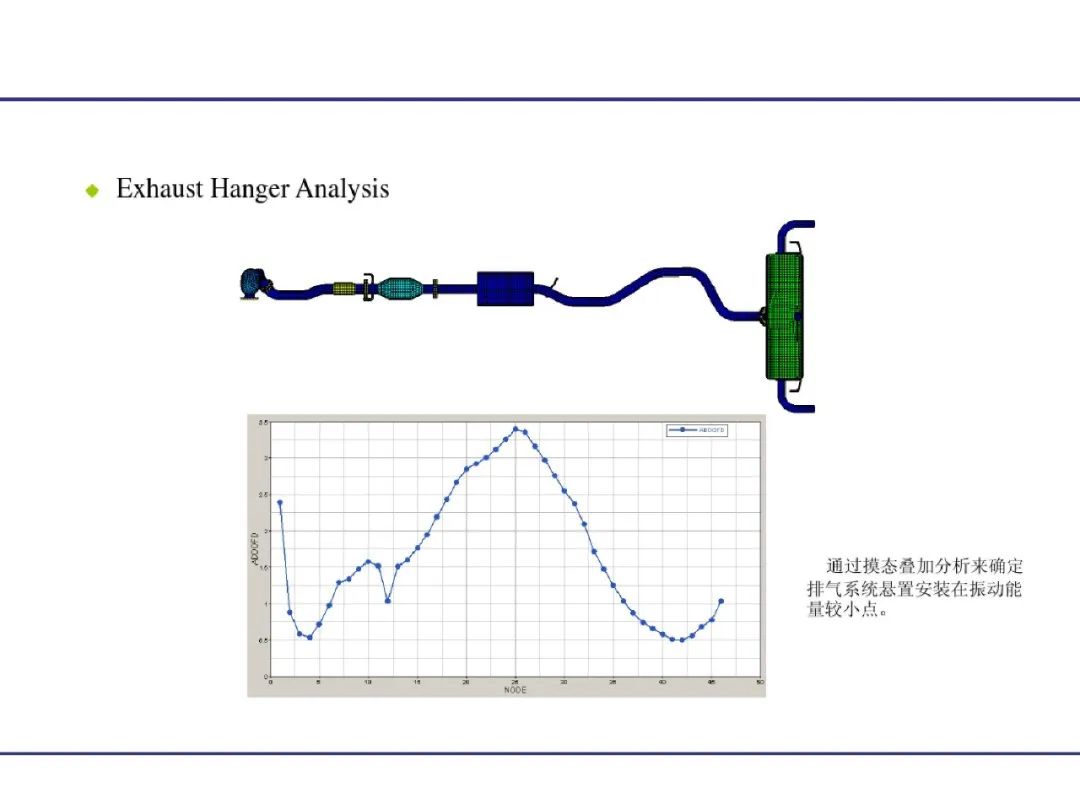

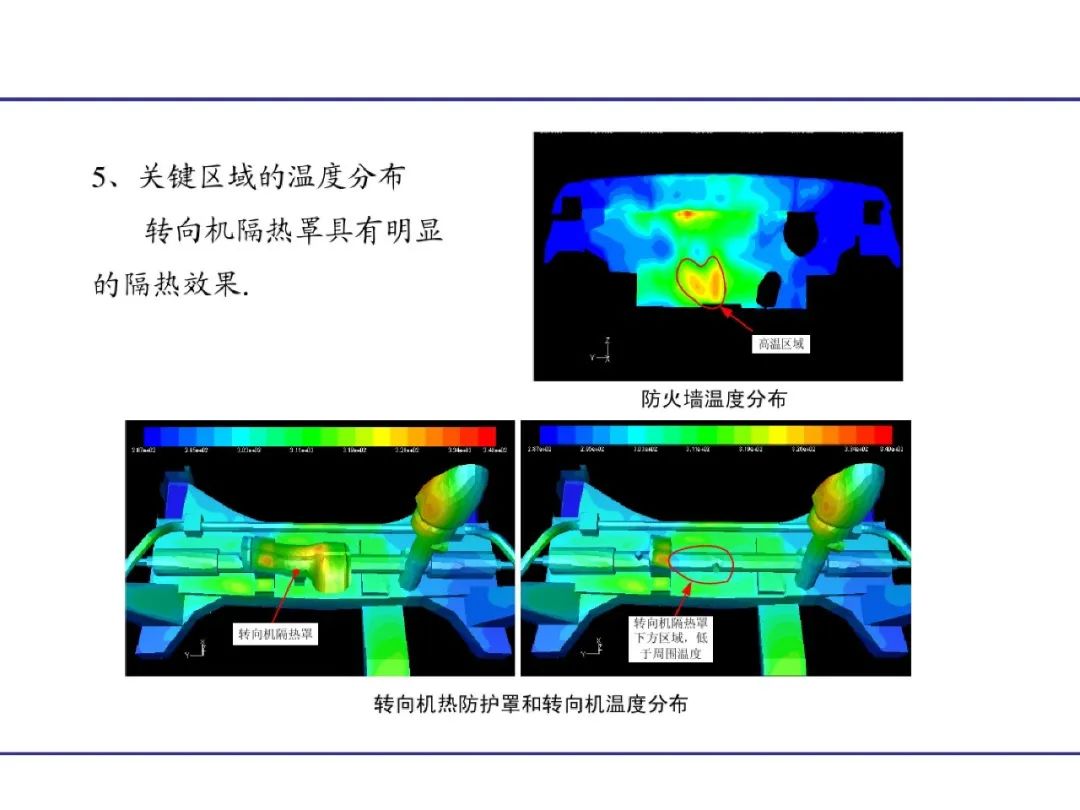

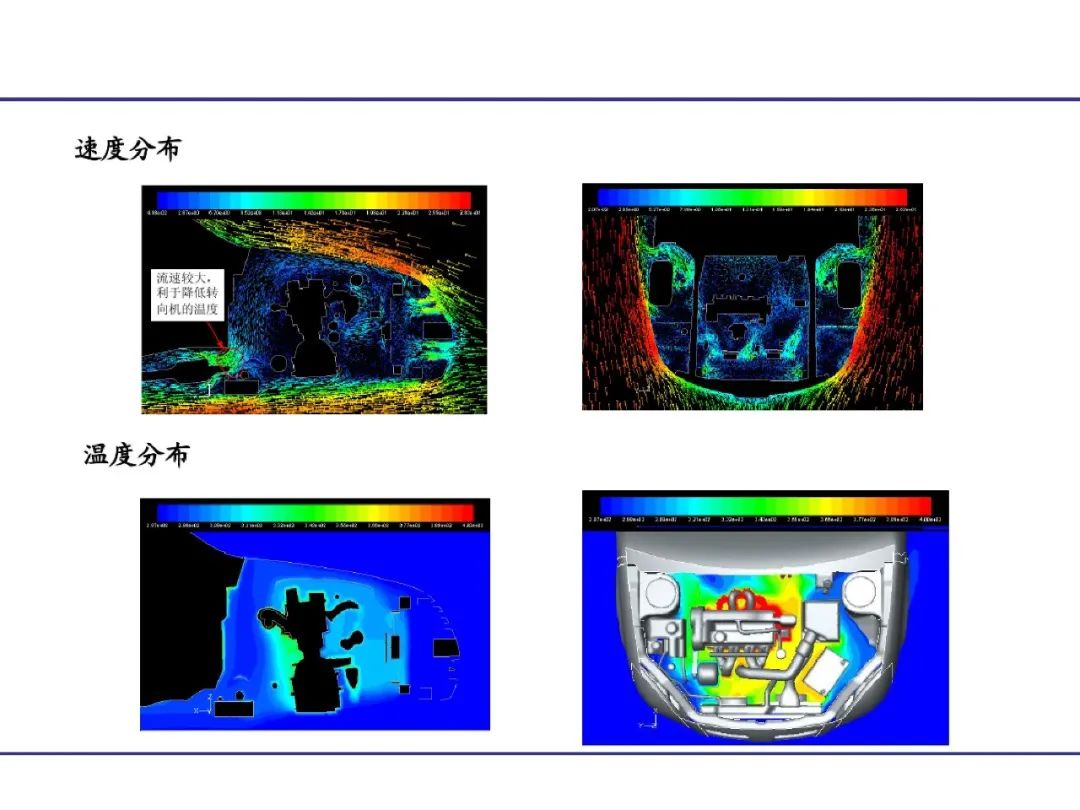

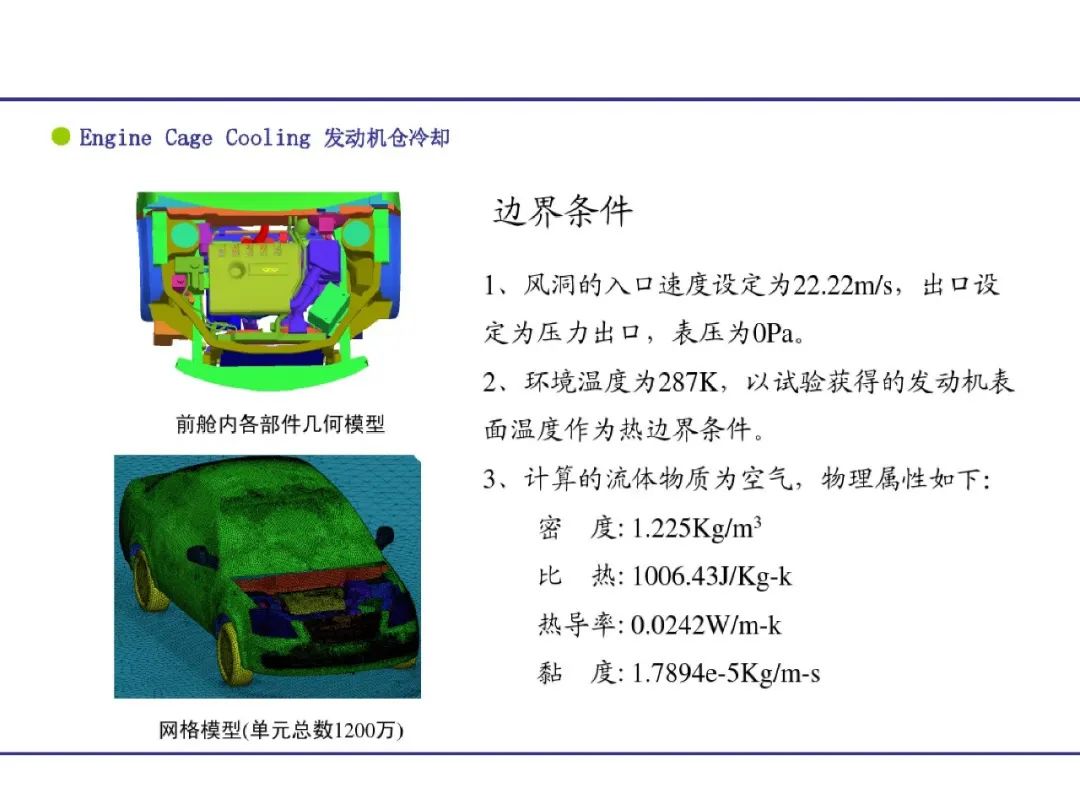

| 5. 热管理 | • 排气系统热应变（≤0.2%） | • ISO 19453 | |

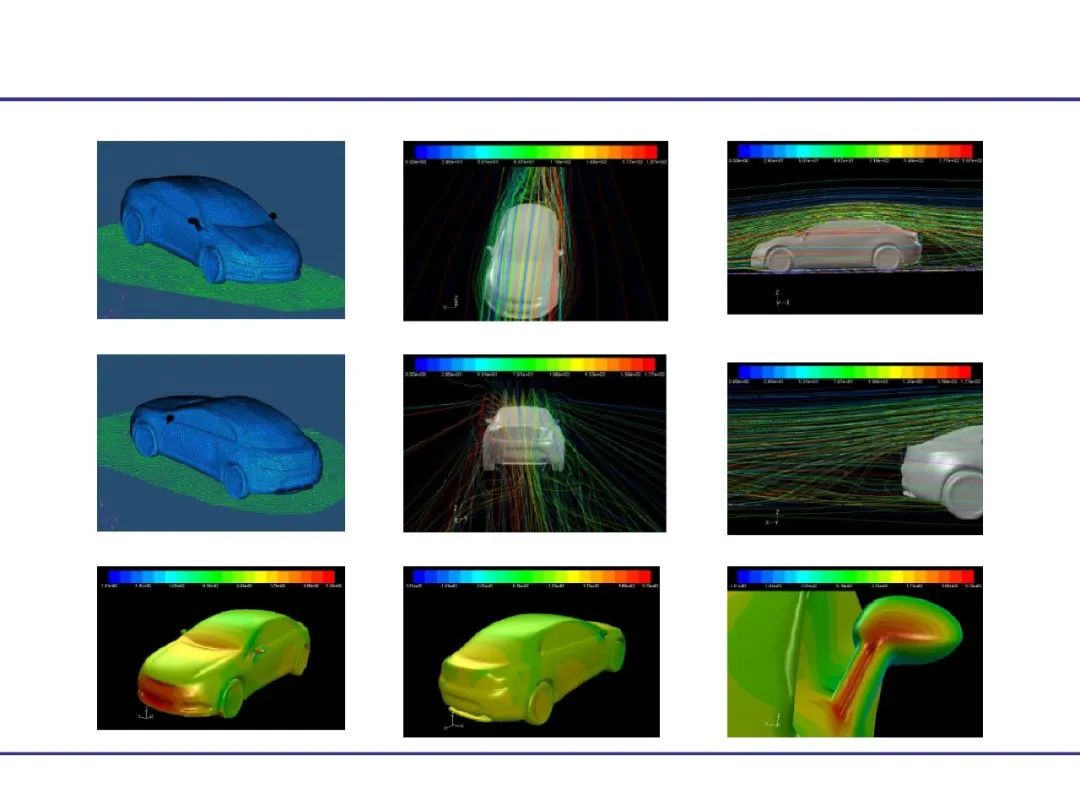

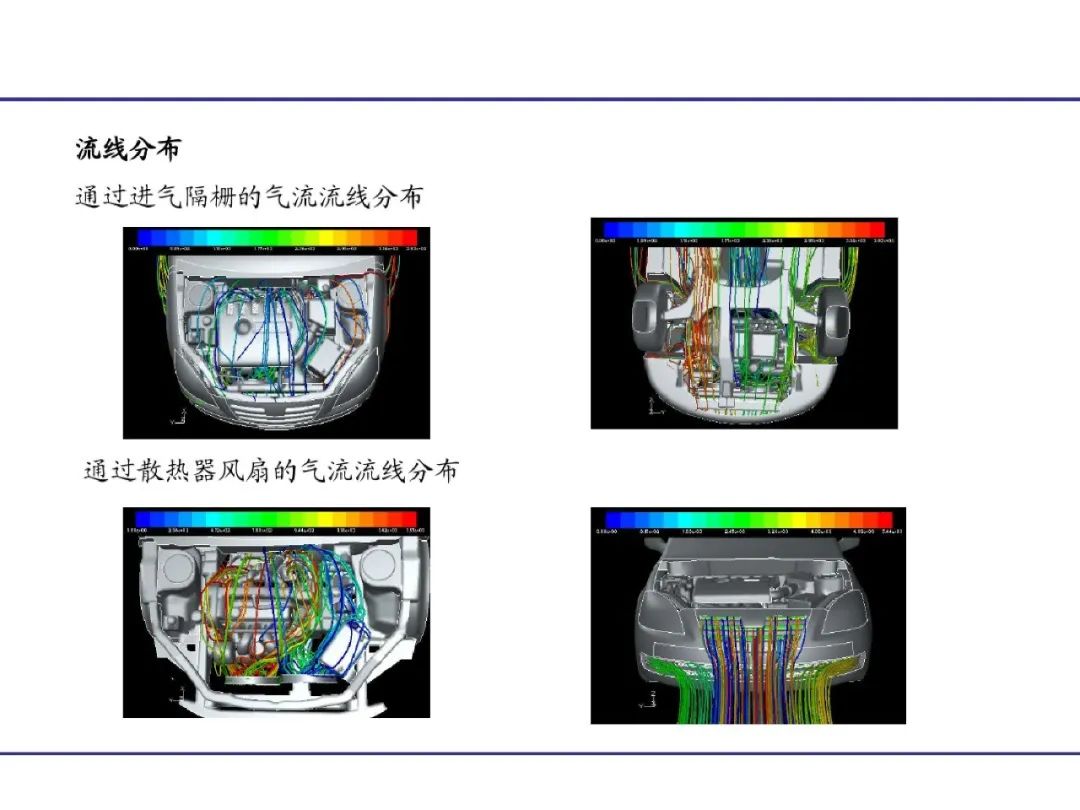

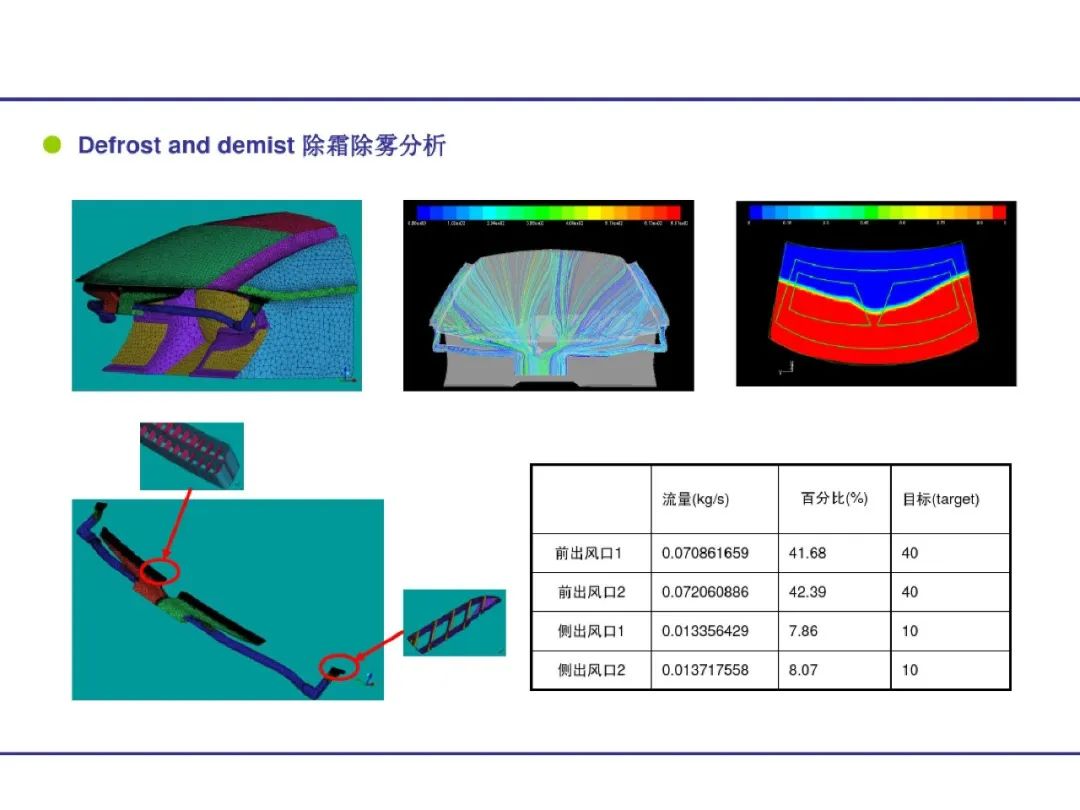

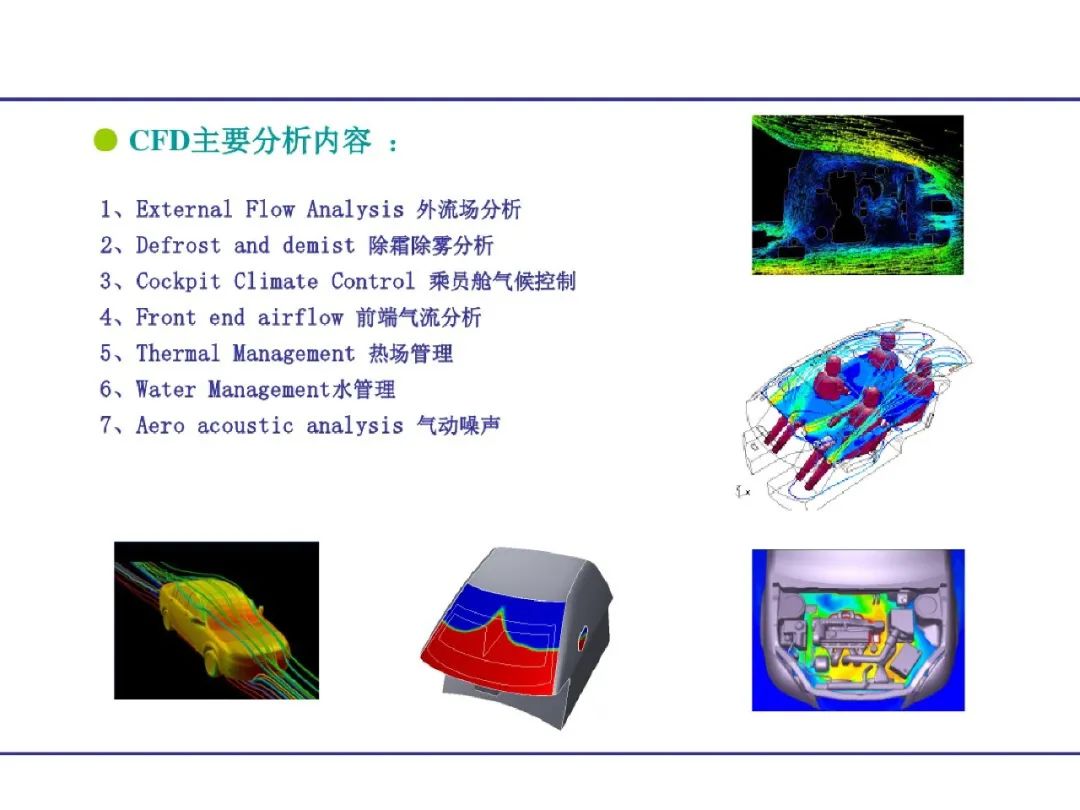

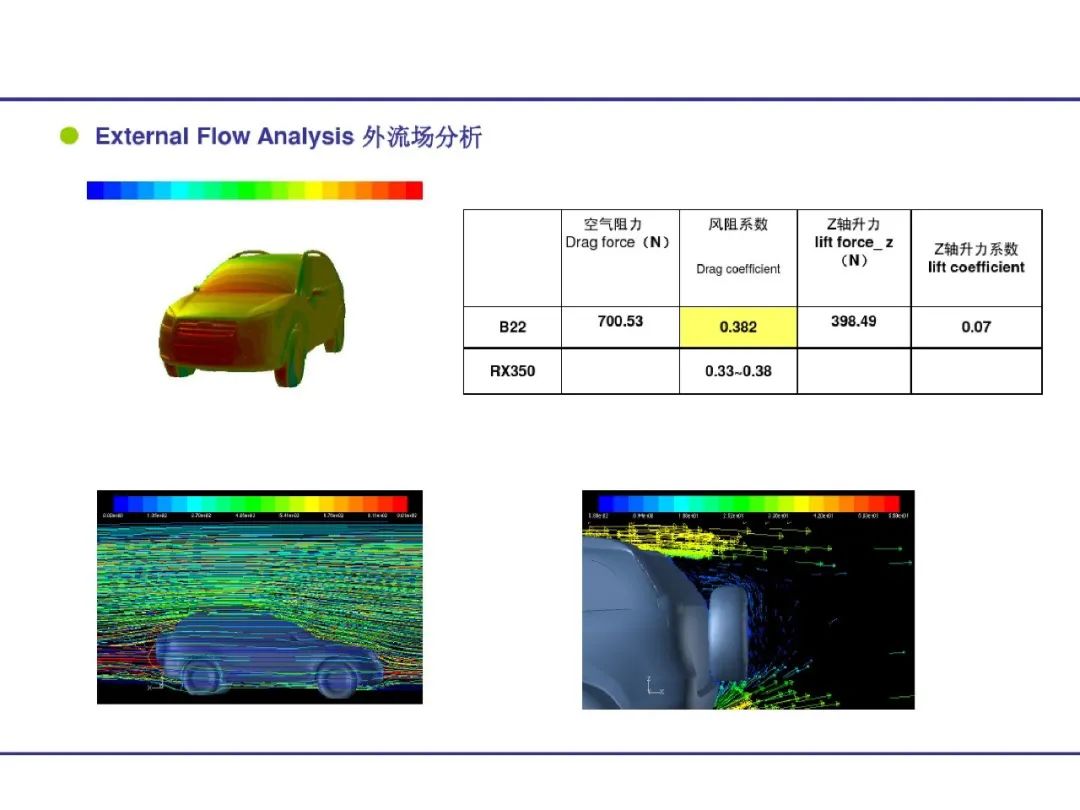

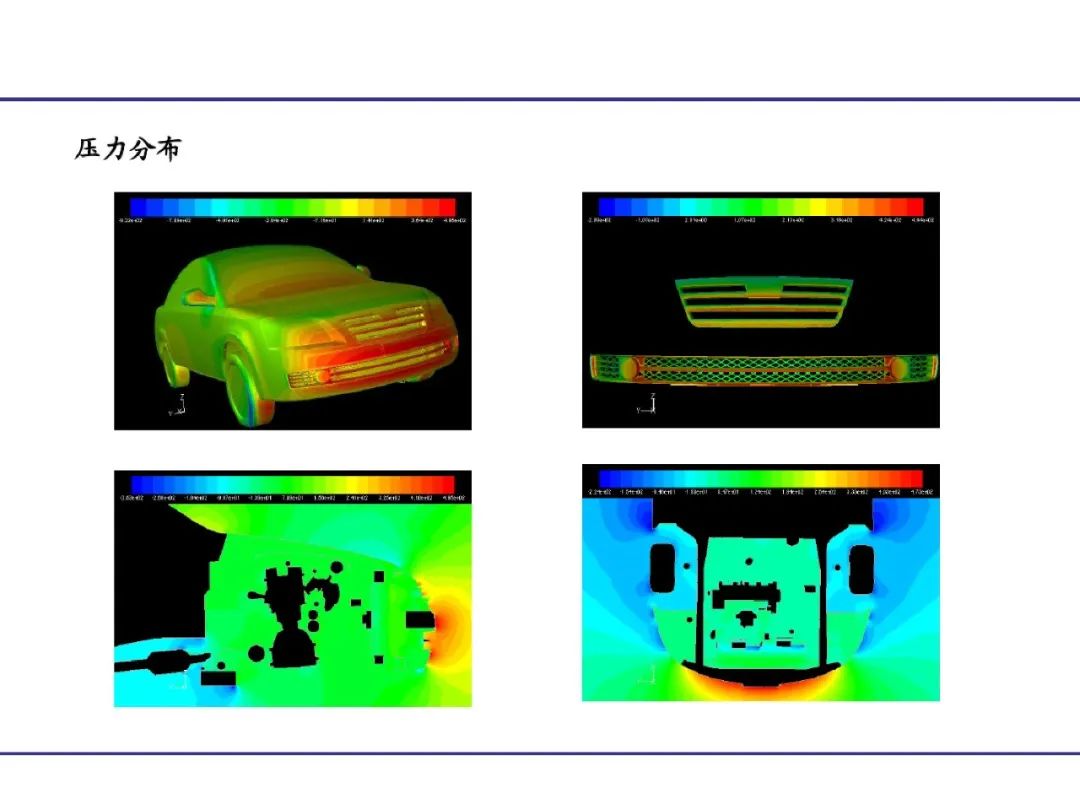

| 6. 流体分析 | • 制动冷却流量（≥0.5m³/s） | • OEM气动标准 | |

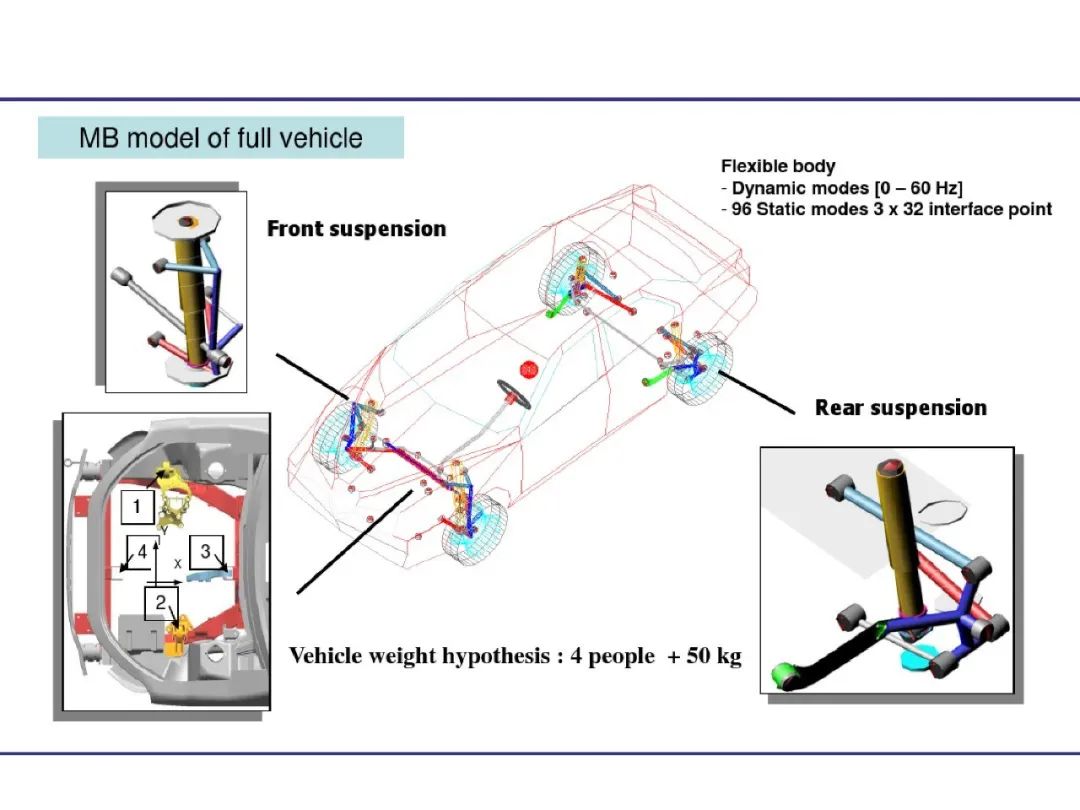

| 7. 多体动力学 | • 转向回正性（＜90°） | • ISO 7401 | |
| 8. 冲压仿真 | • 回弹补偿量（±0.5mm） | • AutoForm验证 | |
| 9. 铸造仿真 | • 残余应力（≤100MPa） | • NADCA规范 | |
| 10. 电池安全 | • 热失控传播时间（≥5min） | • UN 38.3 | |
| 11. 电子可靠性 | • 连接器插拔力（30±5N） | • IPC标准 | |
| 12. 轻量化 | • 刚度重量比优化 | • 材料数据库 |

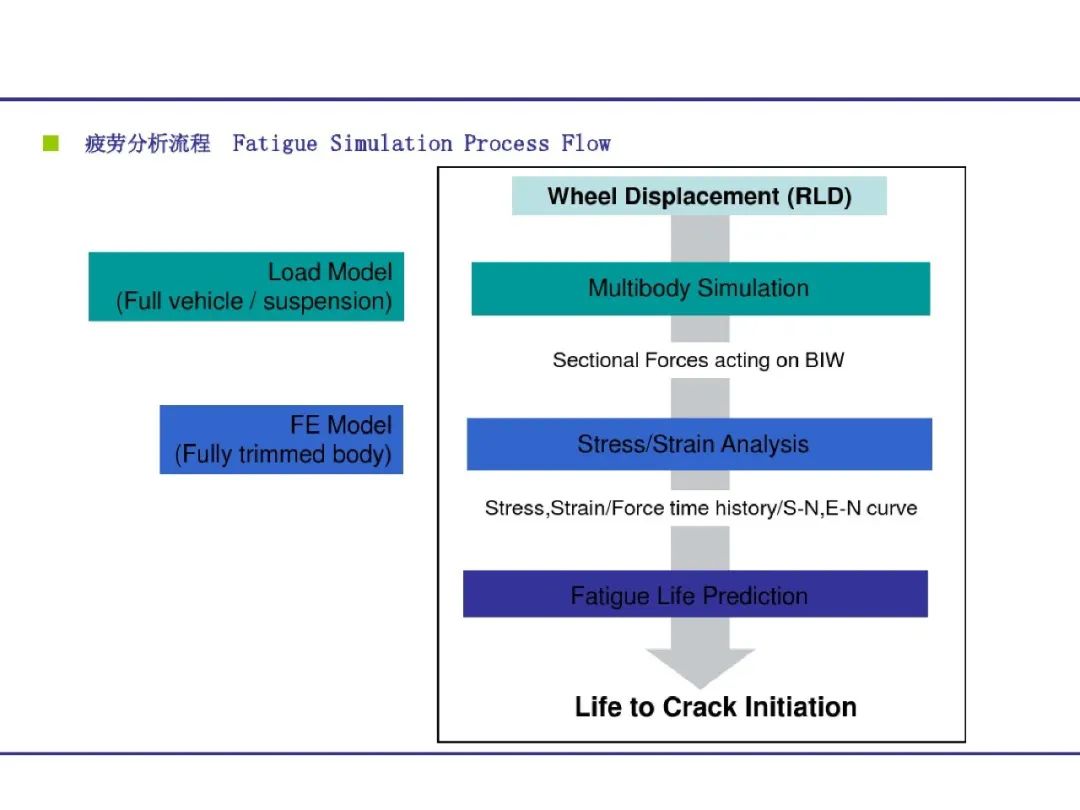

三、疲劳分析专项流程
| 步骤 | 操作要点 | 技术细节 |
|---|---|---|

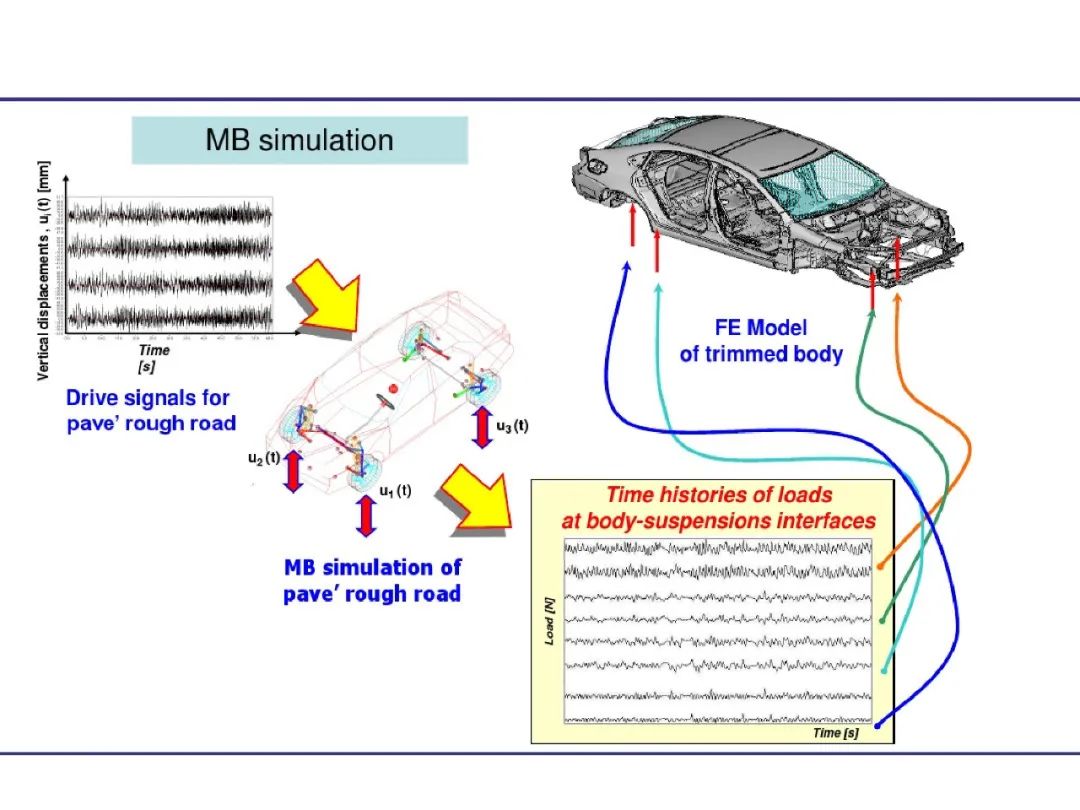

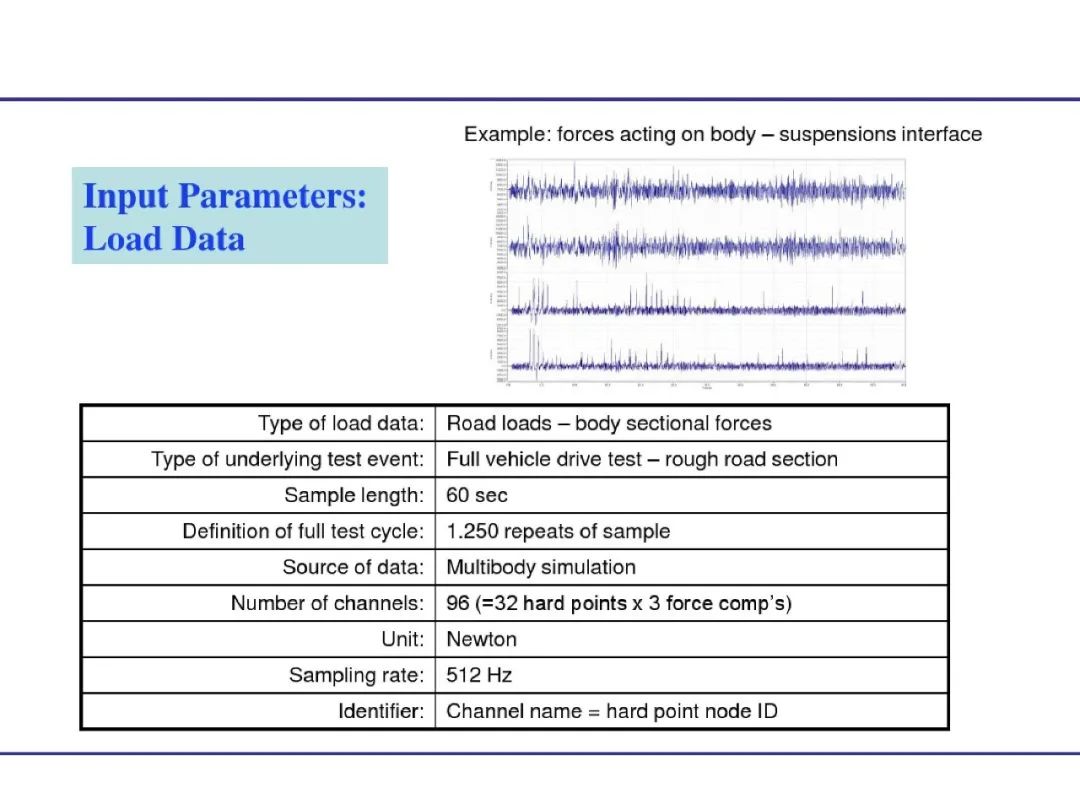

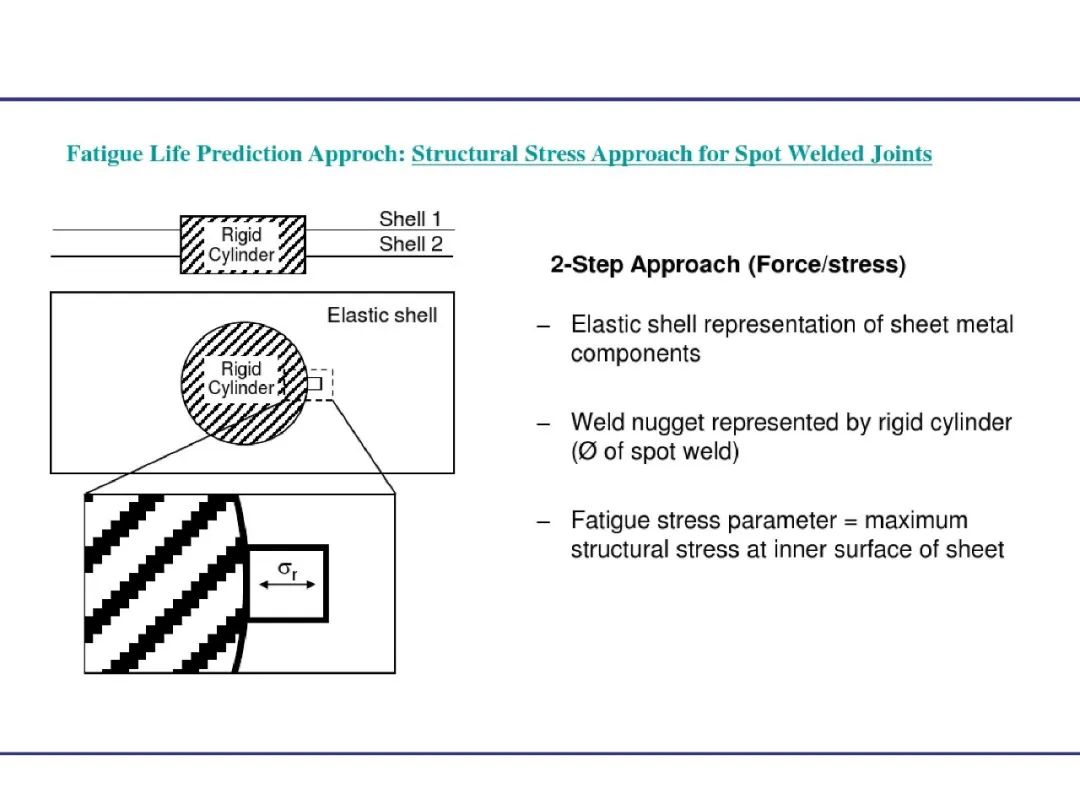

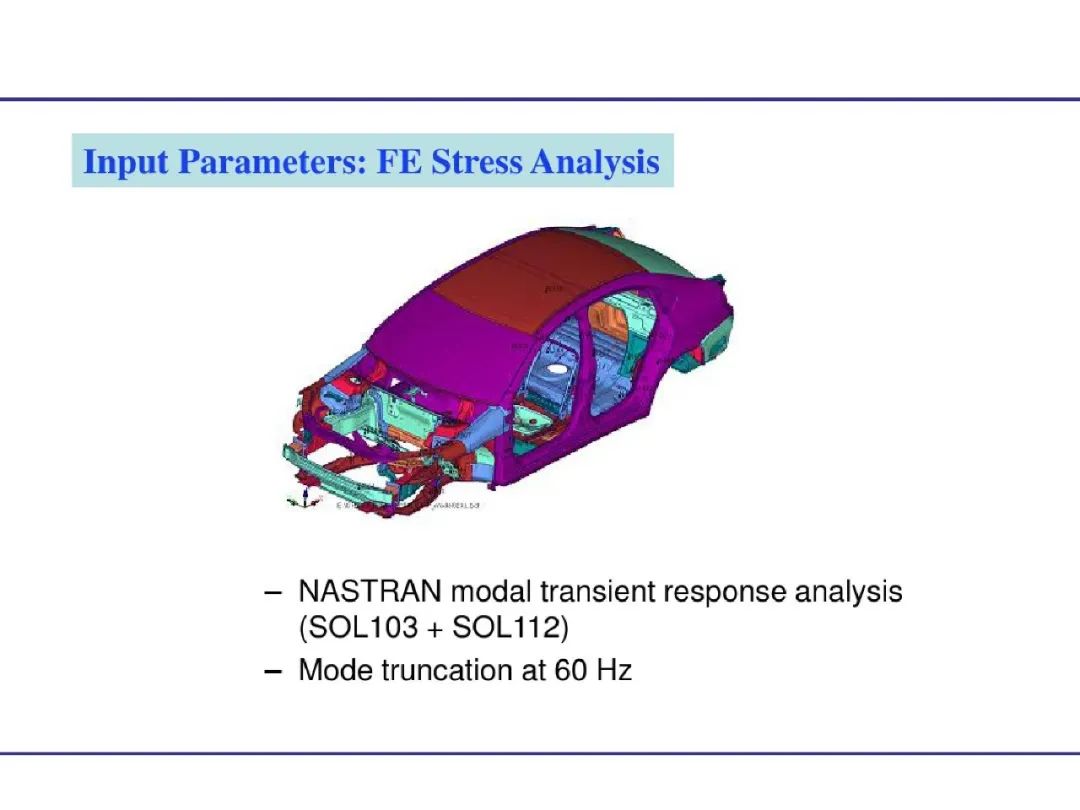

| 1. 载荷提取 | • 标准强化路面谱 | • 伪损伤矩阵生成 |
| 2. 应力分析 | • 焊缝热点应力 | • IIW规范 |
| 3. 寿命预测 | • 平均应力修正 | • Haigh图 |
| 4. 优化设计 | • 材料替换 | • 高强钢应用 |
四、实战案例
问题：某SUV后桥疲劳裂纹（3万公里失效）
分析：E-N法显示螺栓孔损伤值0.42（临界0.3）
解决：形貌优化+喷丸强化，寿命提升至15万公里
五、效率提升工具
| 场景 | 推荐方案 | 效益 |
|---|---|---|
六、最新技术趋势
数字孪生：Tesla底盘寿命实时监控系统
材料AI：GM用机器学习预测复合材料疲劳
量子计算：大众集团碰撞仿真速度突破
