在VS Code中直接编译Fluent UDF

前面文章有提到利用Visual Studio进行Fluent UDF的辅助编写，但代码编写只是第一步，后面还需要进行编译和调试。在以前，我们需要安装Visual Studio，然后到Fluent中进行编译和加载。如果能够在Visual Studio中直接进行编译，事情就要方便多了，在编译时发现错误可以及时进行修改，省去了在Fluent和代码编辑器之间来回切换。

本文描述在Visual Studio中配置并使用GCC进行UDF编译的基本过程。

1 下载Mingw64

Migw64不是必须的，若本机上安装了Visual Studio，也可以不安装Mingw64。若想要使用GCC进行编译，可以下载Mingw64。Mingw64中包含了全部的GCC编译工具。



• Mingw64官网地址：https://mingw-w64.org/
• github仓库地址：https://github.com/niXman/mingw-builds-binaries/releases

”

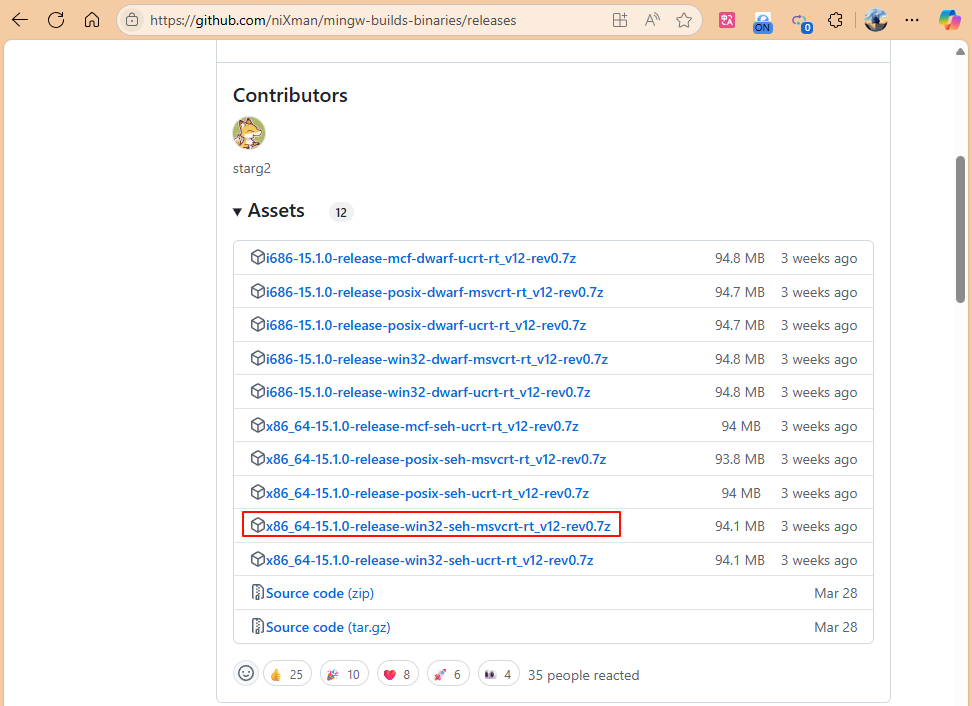

嫌麻烦的话可以在github下载预编译版本，如下图所示。

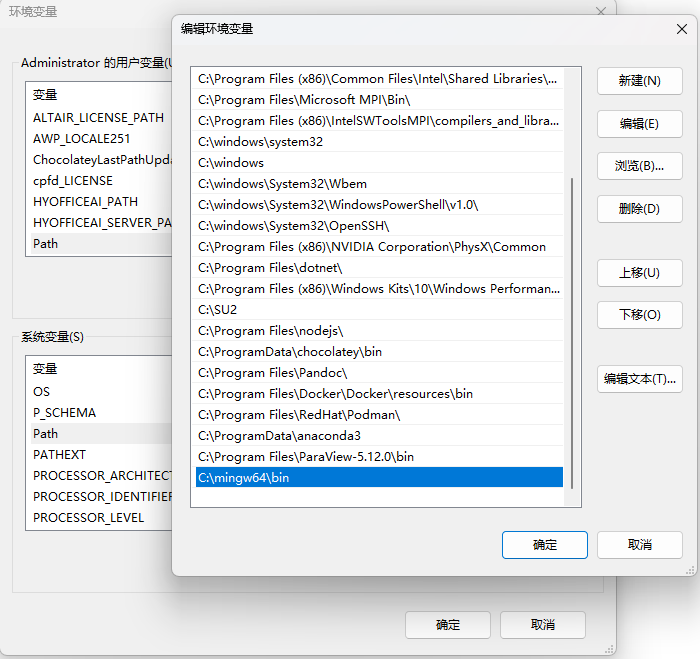

下载后将文件解压到英文路径中，然后将解压文件的bin文件夹所在路径添加到环境变量的path中（可能需要重启电脑使环境变量生效），确保在cmd中可以直接执行gcc。

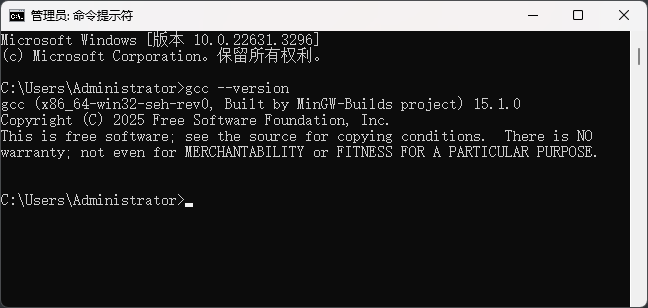

在cmd中输入命令gcc --version，如出现如下图所示的版本信息，则表示已经准备完毕。

2 安装vscode插件

为了在vscode中编译UDF，需要安装必要的插件。这里需要安装的插件为：

• C/C++ Extension Pack。集成提供了C/C++、CMake Tools等插件。

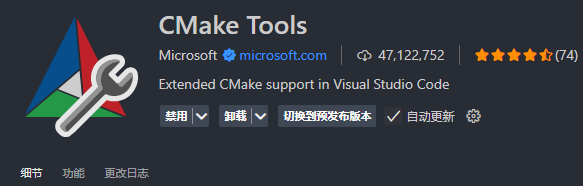

确保CMake Tools插件被成功安装。

3 准备CMakeLists文件

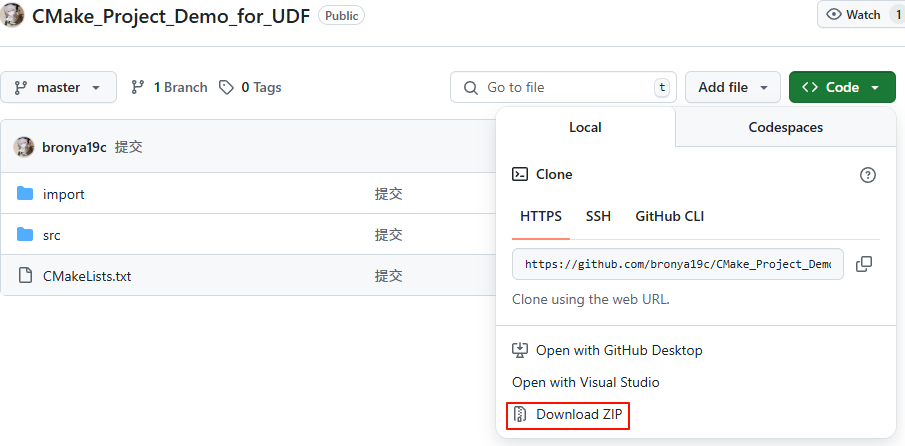

这里采用github库 https://github.com/bronya19c/CMake_Project_Demo_for_UDF 中的文件组织。

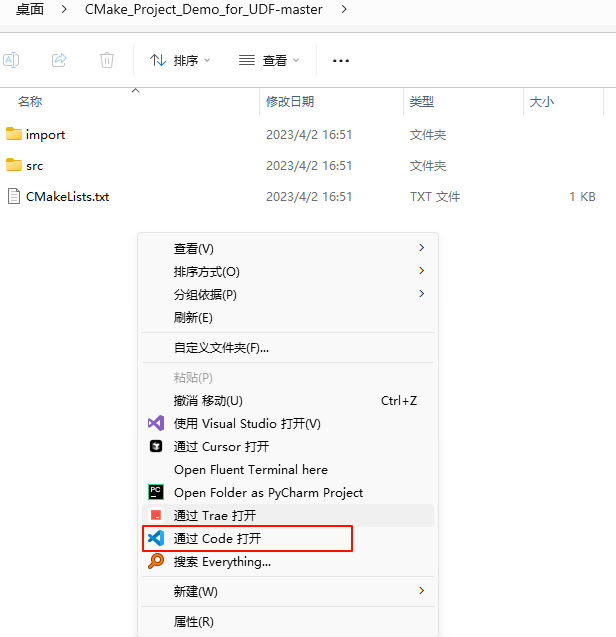

文件下载后解压到英文路径下，然后选择使用vscode打开该文件夹。

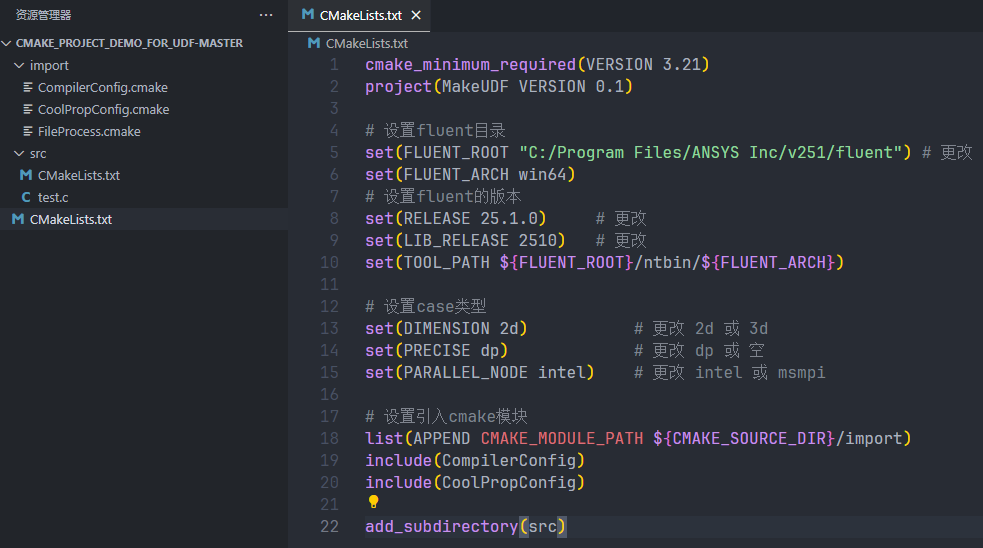

打开CMakeLists.txt文件，按文件中的提示信息，根据自己本机上安装的Fluent版本信息进行修改，这里主要修改fluent路径及版本信息。

为了能够顺利编译，还需要修改一些内容。

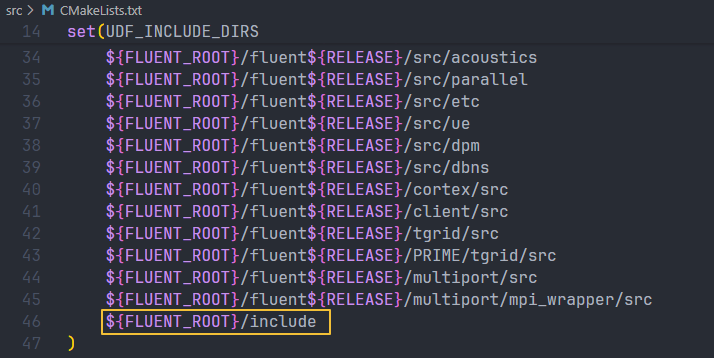

1. 修改src文件夹下的CMakeLists.txt文件，第46行添加${FLUENT_ROOT}/include。不添加此行文本，在编译时会出现有大堆的找不到头文件的错误提示。

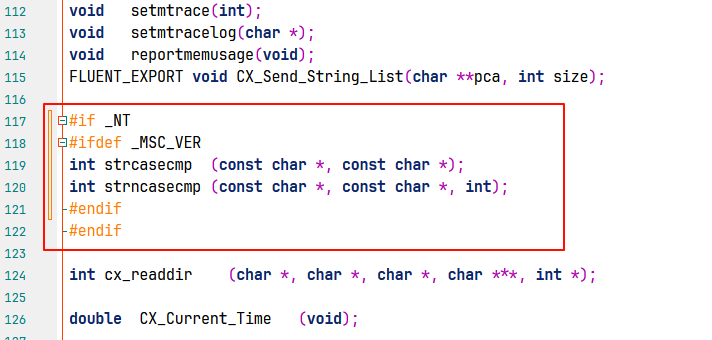

2. 打开C:\Program Files\ANSYS Inc\v241\fluent\fluent24.1.0\cortex\src\cx.h文件，找到第118-119行，修改成如下图所示。之所以有修改这里的代码，主要是strecasecmp与Mingw64中的相应代码冲突了，如果使用MSVC编译的话，则不需要修改此处代码。

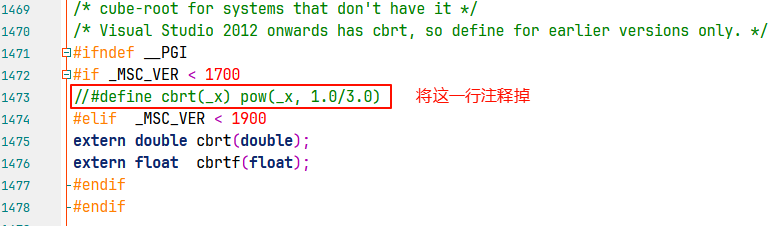

3. 打开C:\Program Files\ANSYS Inc\v251\fluent\fluent25.1.0\client\src\sys_master.h文件，找到第1473行，将该行注释掉。其实1471~1478行都可以注释掉，这些代码主要是为了应付老版本的visual studio的。

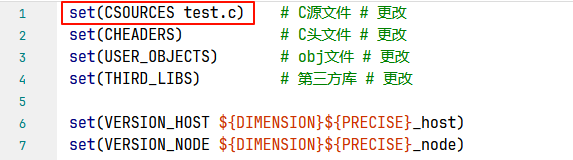

要编写的UDF源文件放在src文件夹下面，如示例中的test.c。需要注意的是，若自己添加了新的UDF文件，需要在src/CMakeLists.txt文件中修改相应的信息。

4 编译

• 点击左侧图标cmake可以进入CMAKE配置面板，如下图所示。可以点击配置下的按钮选择使用的编译工具

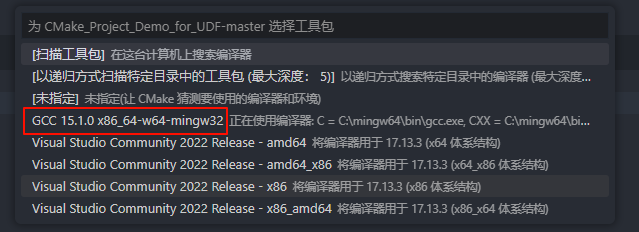

此时可以在vscode的中上方弹出的对话面板中选择使用的编译器，如下图所示选择使用GCC。若本机上安装了visual studio，也可以在这里选择。

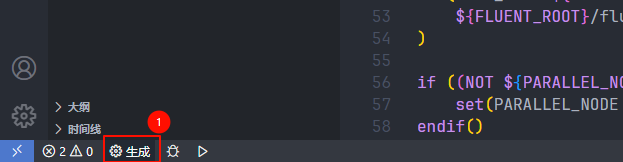

所有文件准备完毕后，可以点击左下角按钮 生成 来进行编译。

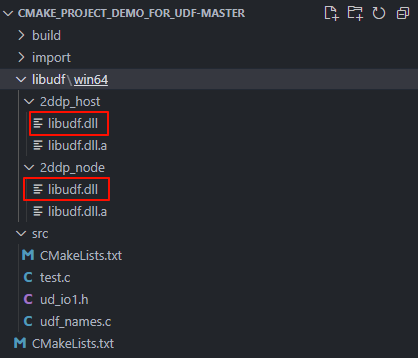

若一切顺利的话，可以看到在libudf文件夹中编译生成了dll文件。

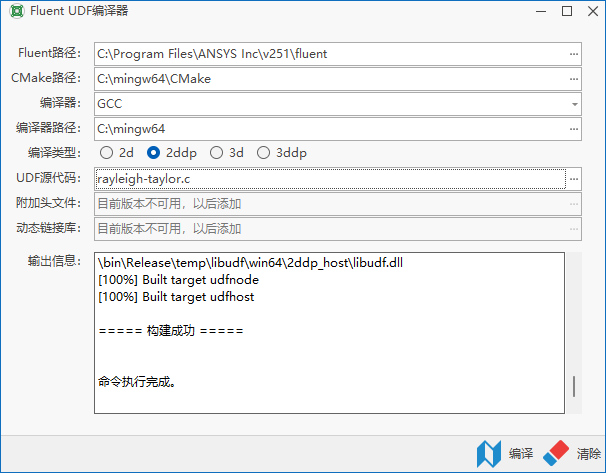

很容易将整个过程改造成GUI程序，如下图所示。等过阵子弄完了再分享。
