焊缝为什么会开裂？
焊缝开裂是焊接结构常见的失效形式，其成因复杂多样，涉及材料、工艺、设计及环境等多方面因素。以下是系统分析及解决方案：
一、焊缝开裂的根本原因

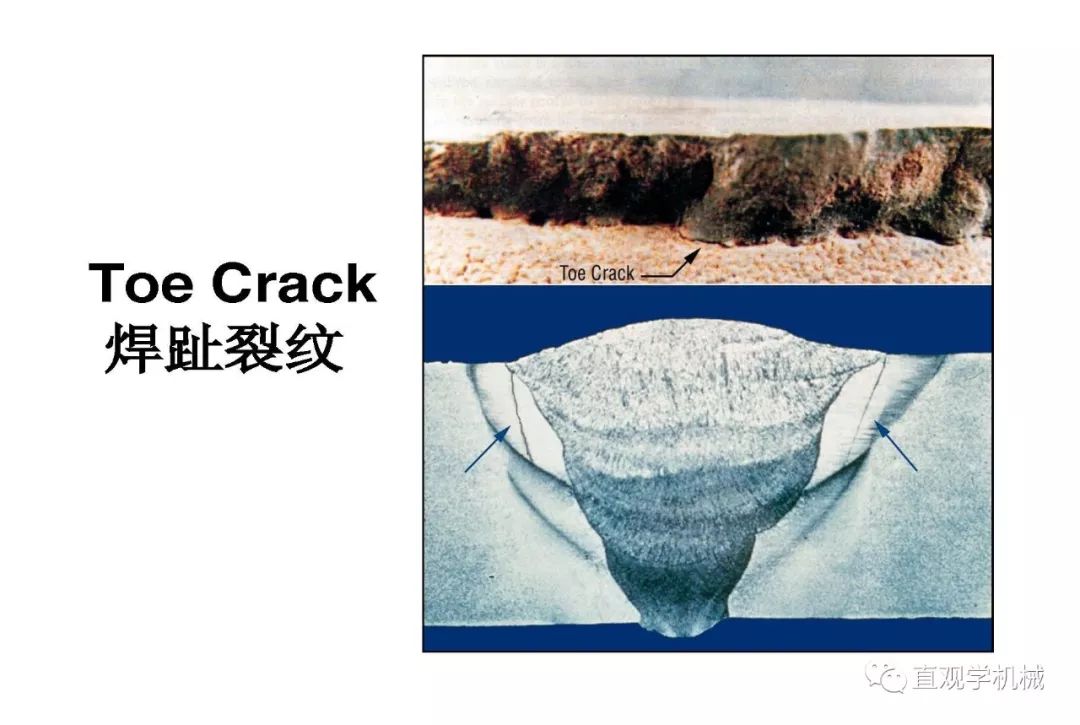

1. 冶金因素

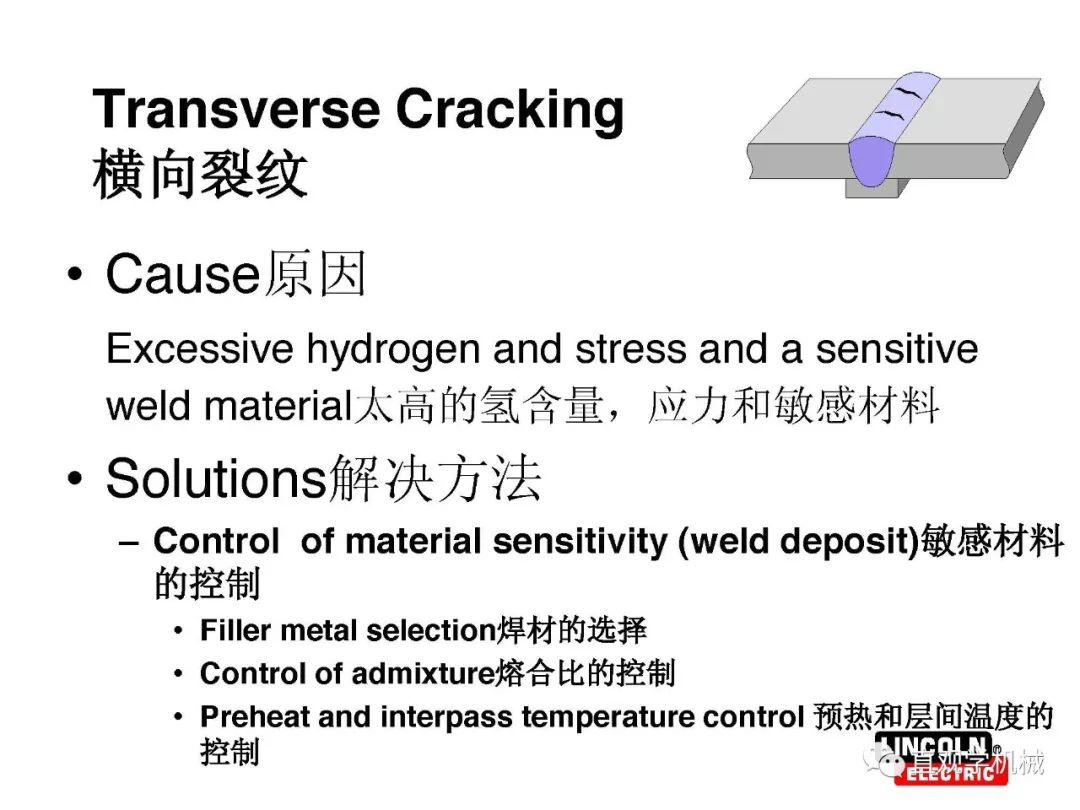

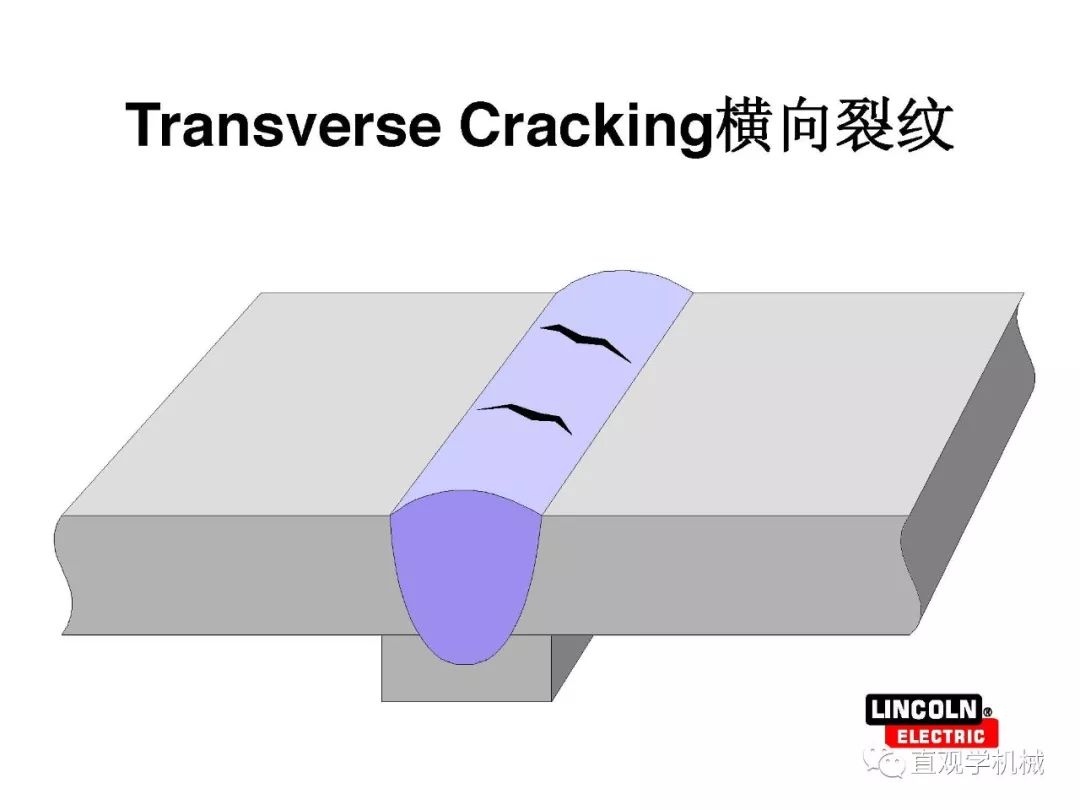

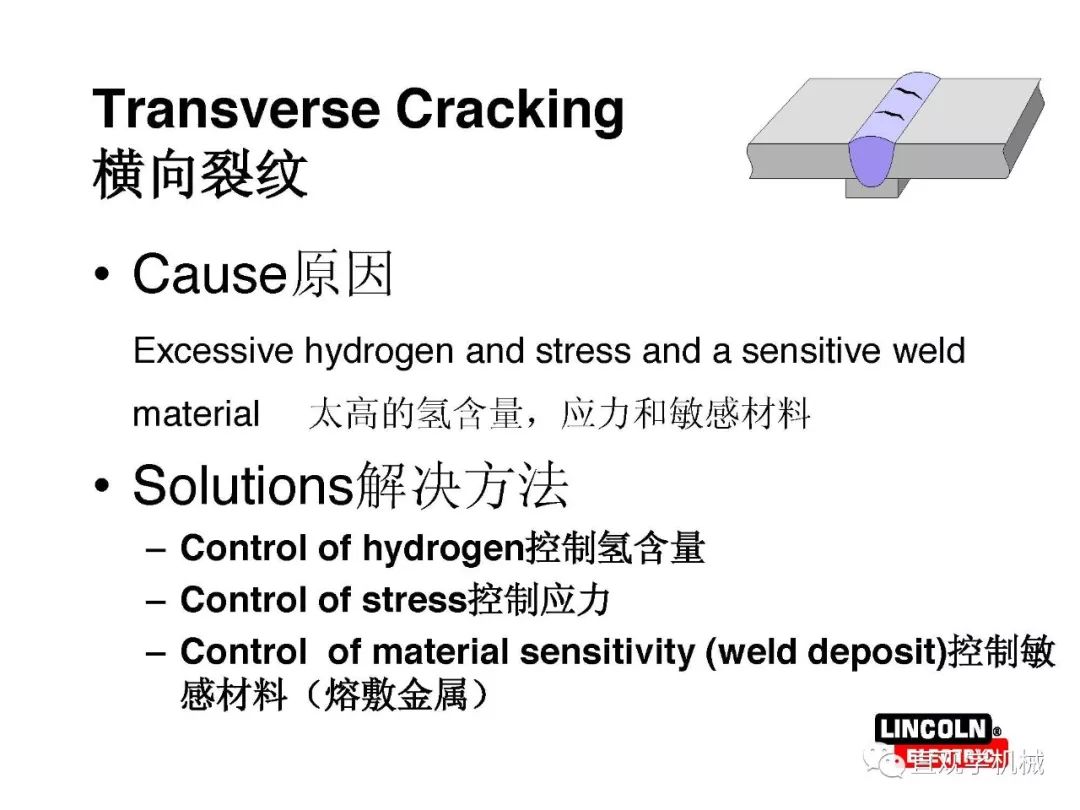

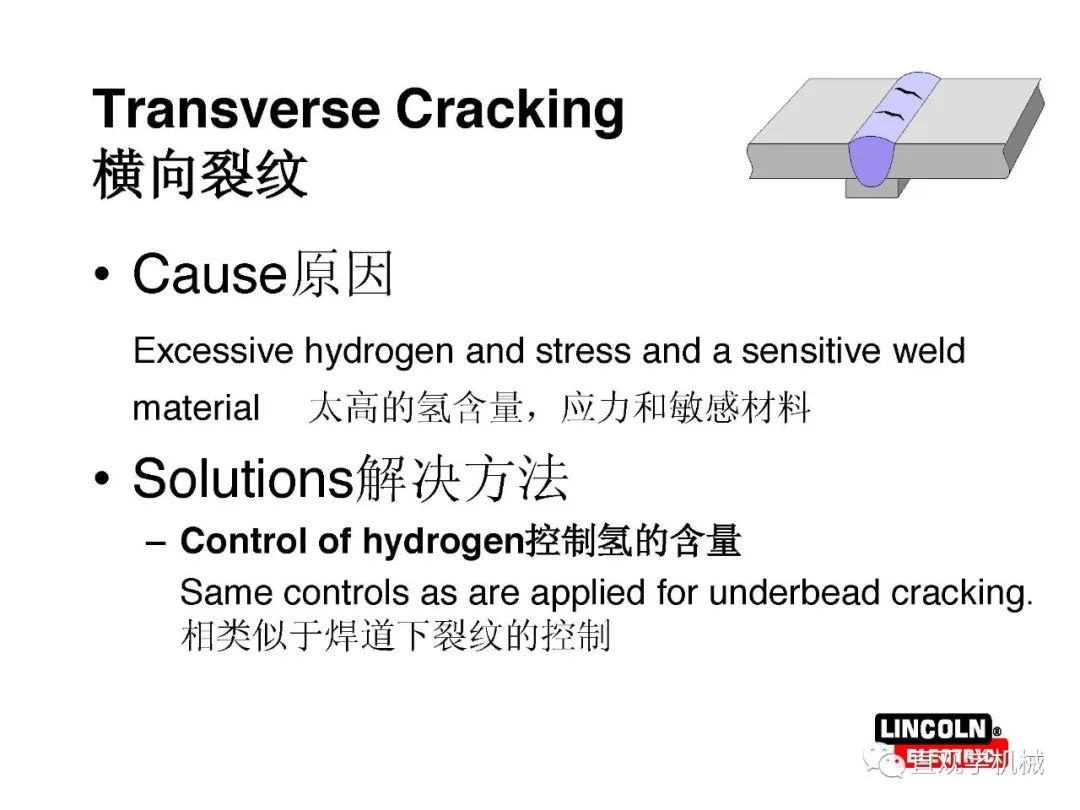

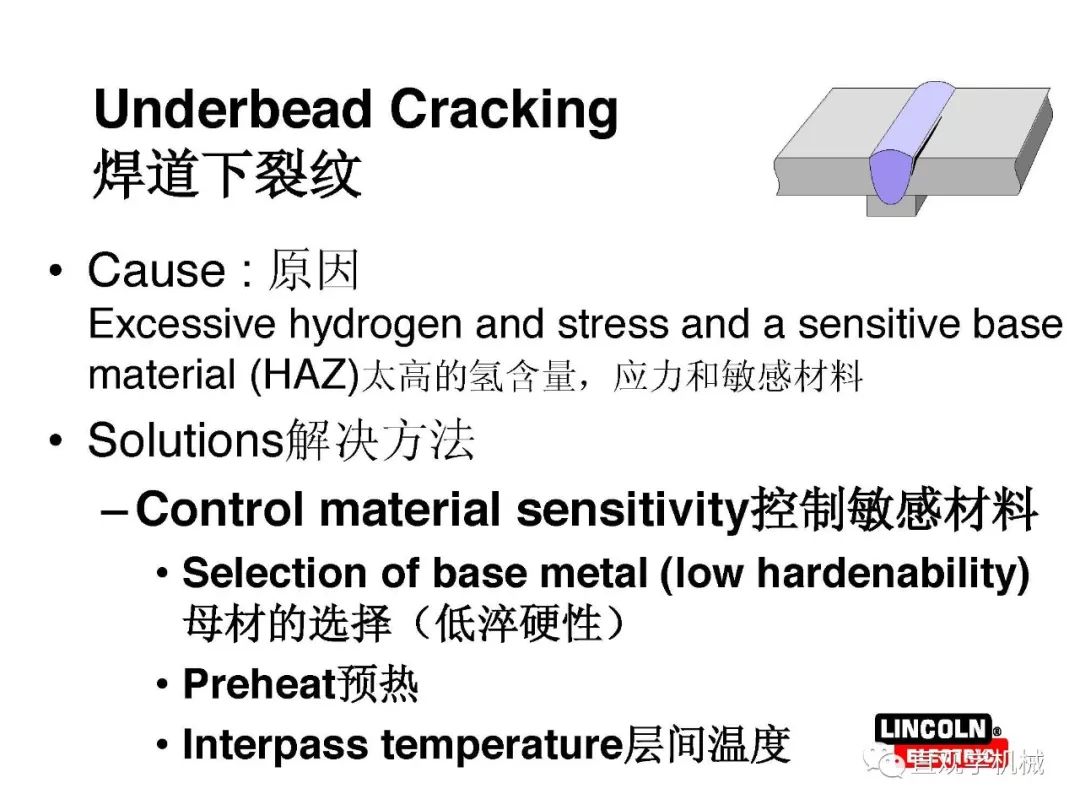

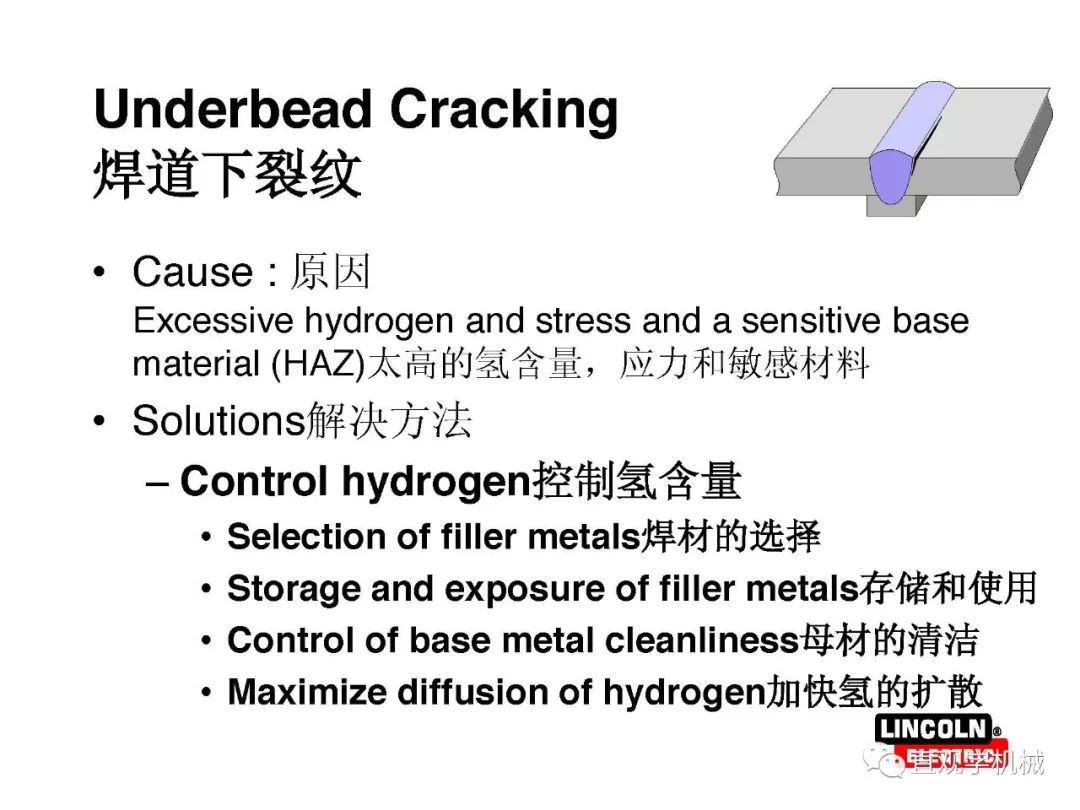

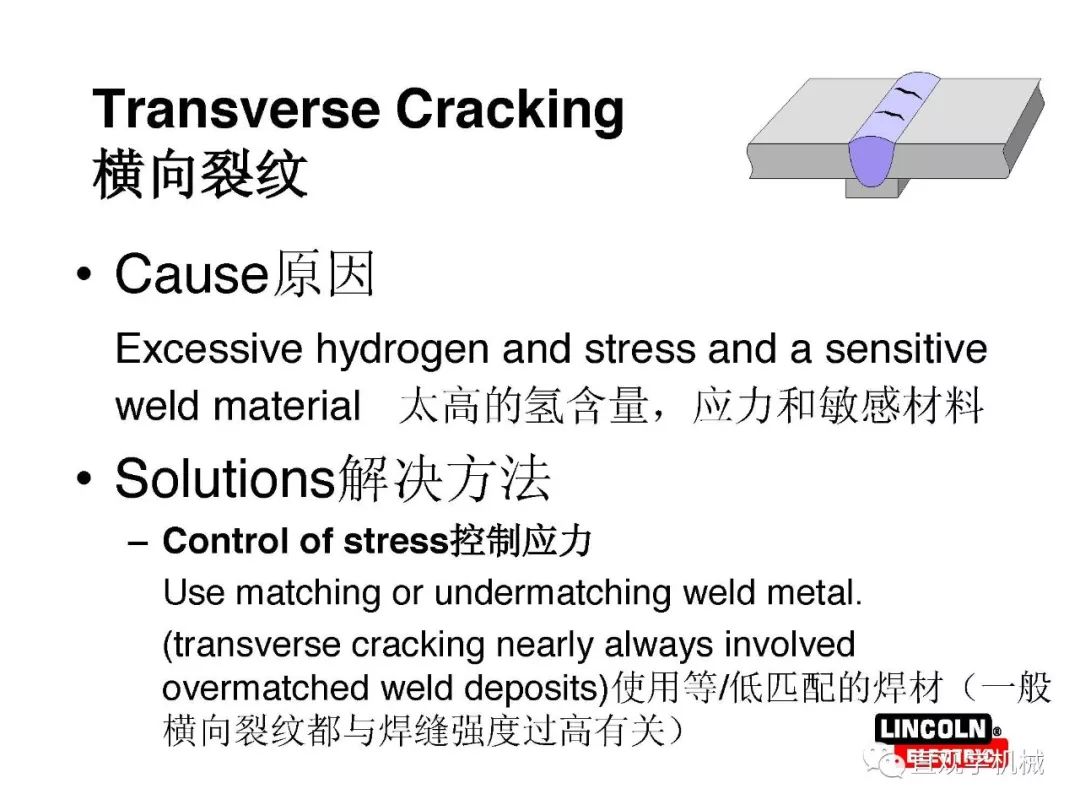

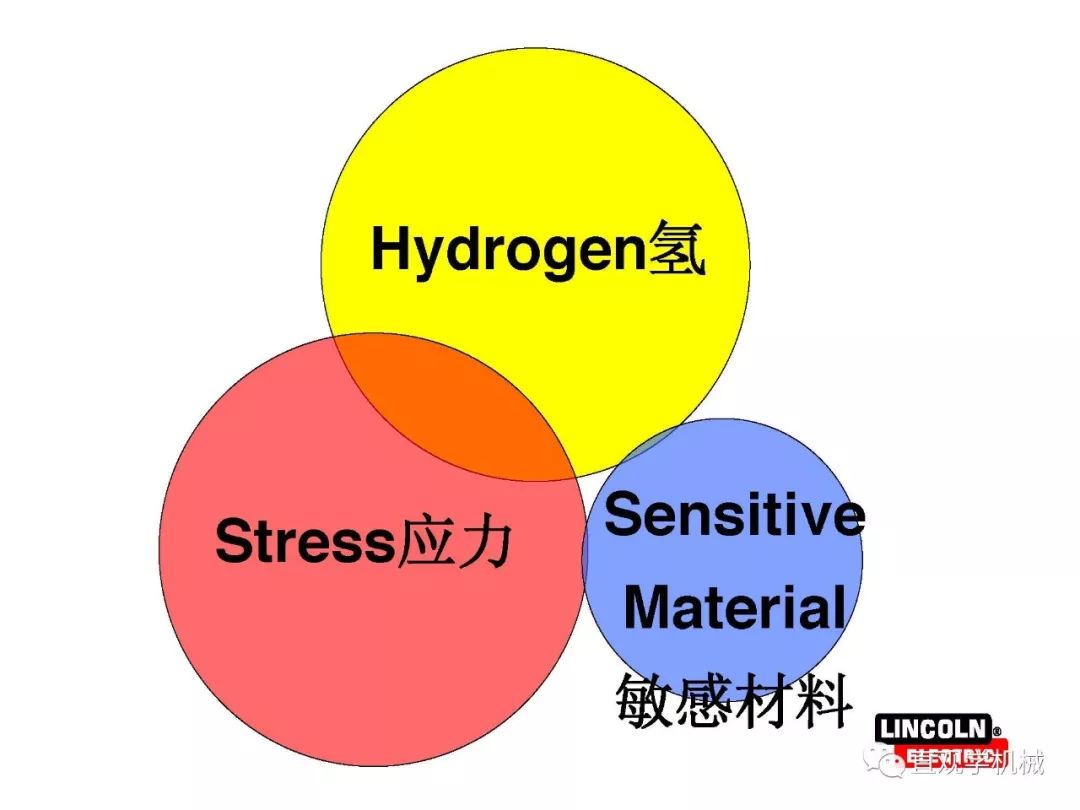

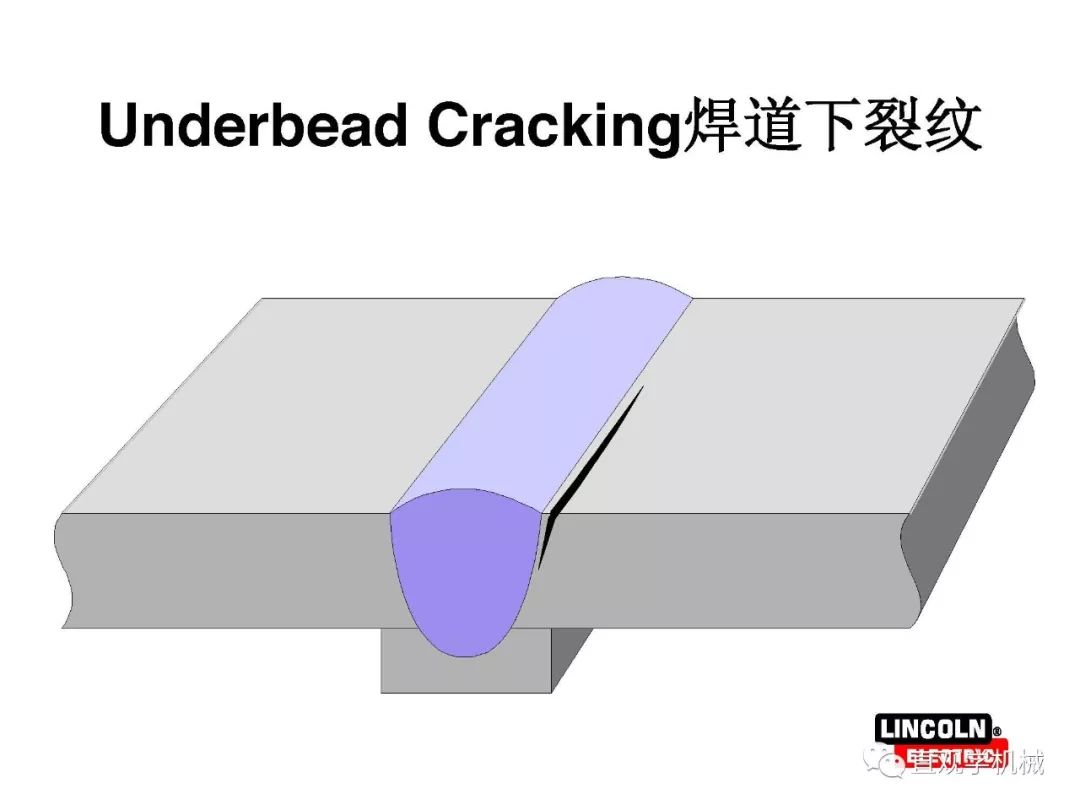

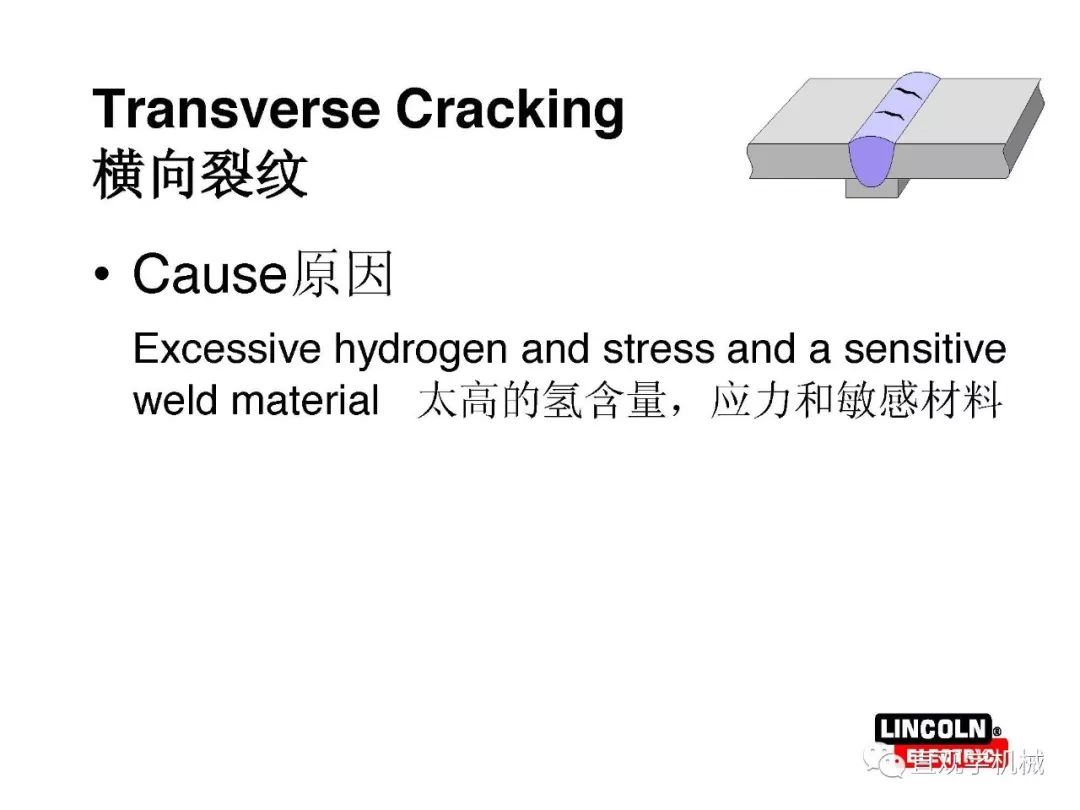

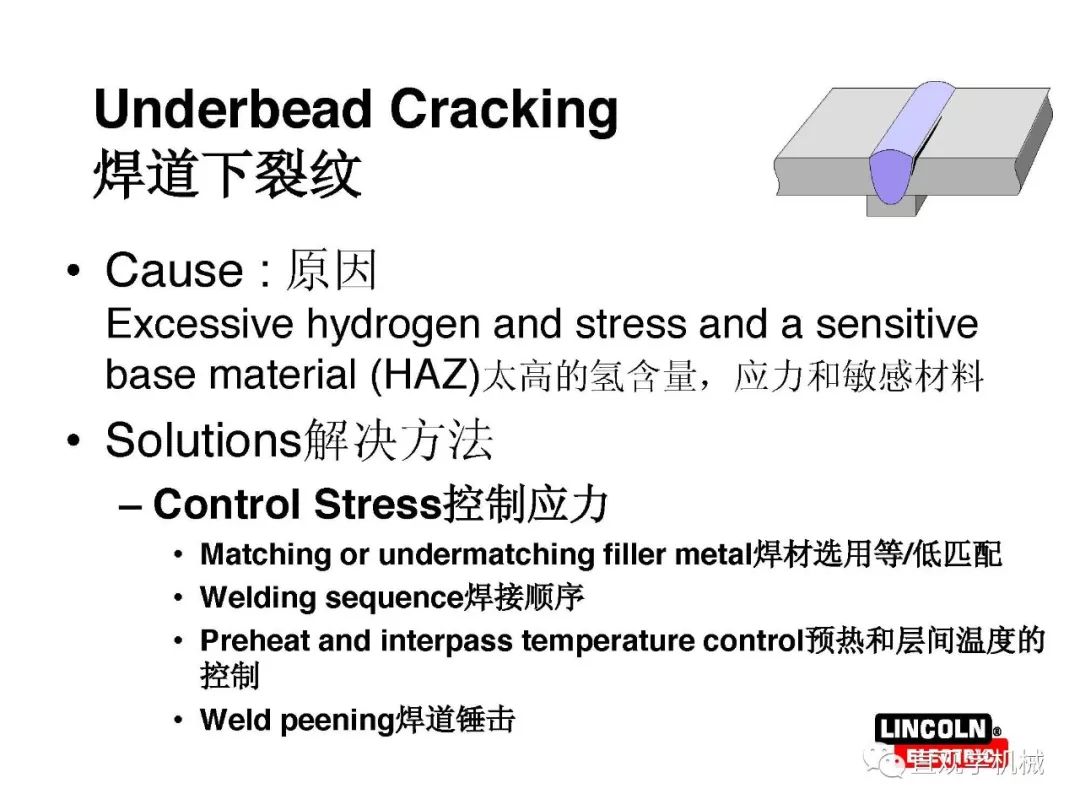

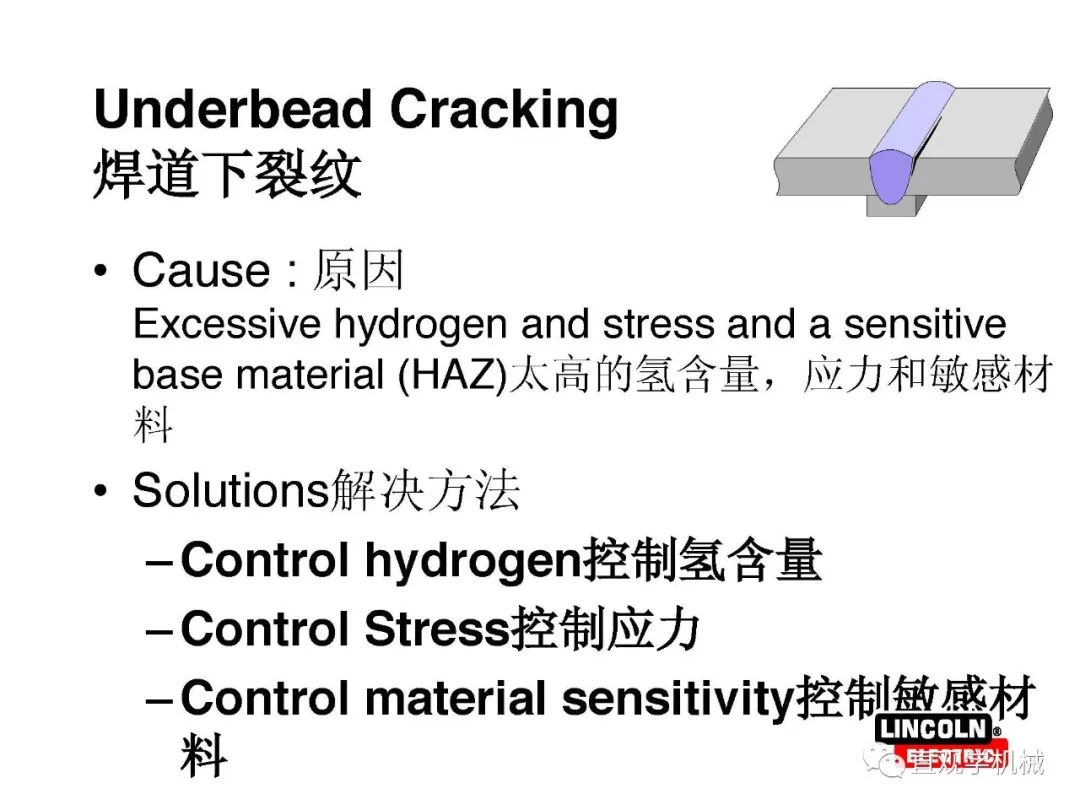

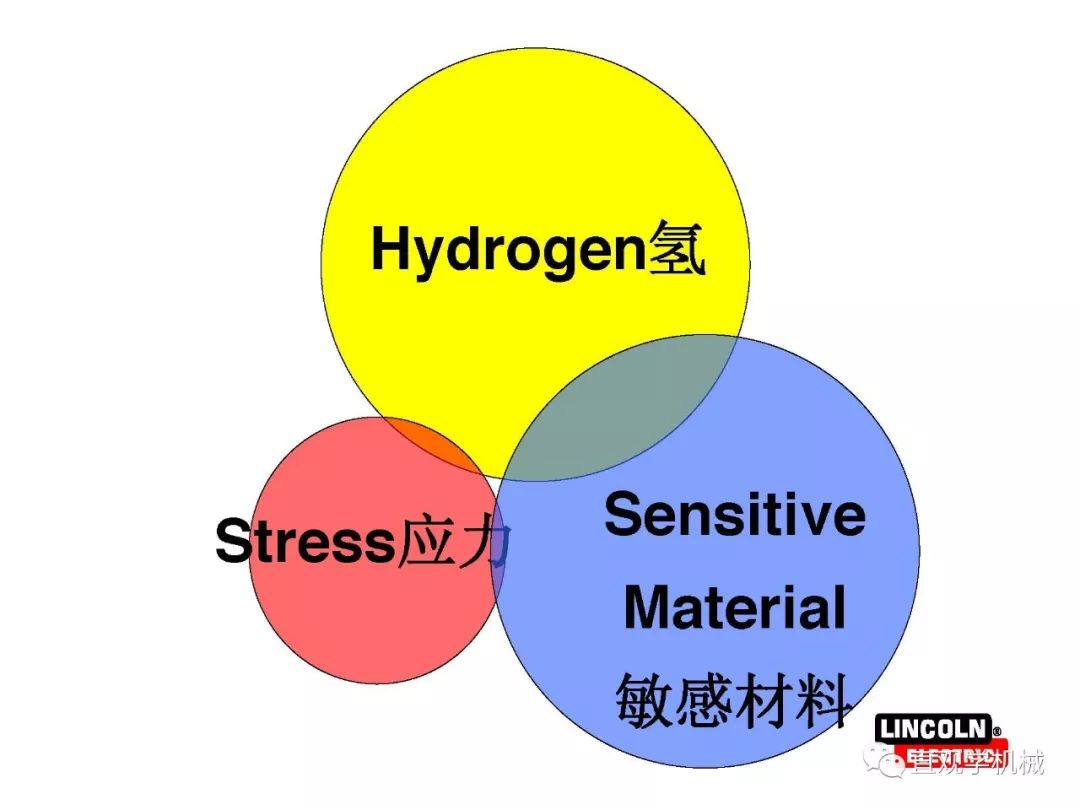

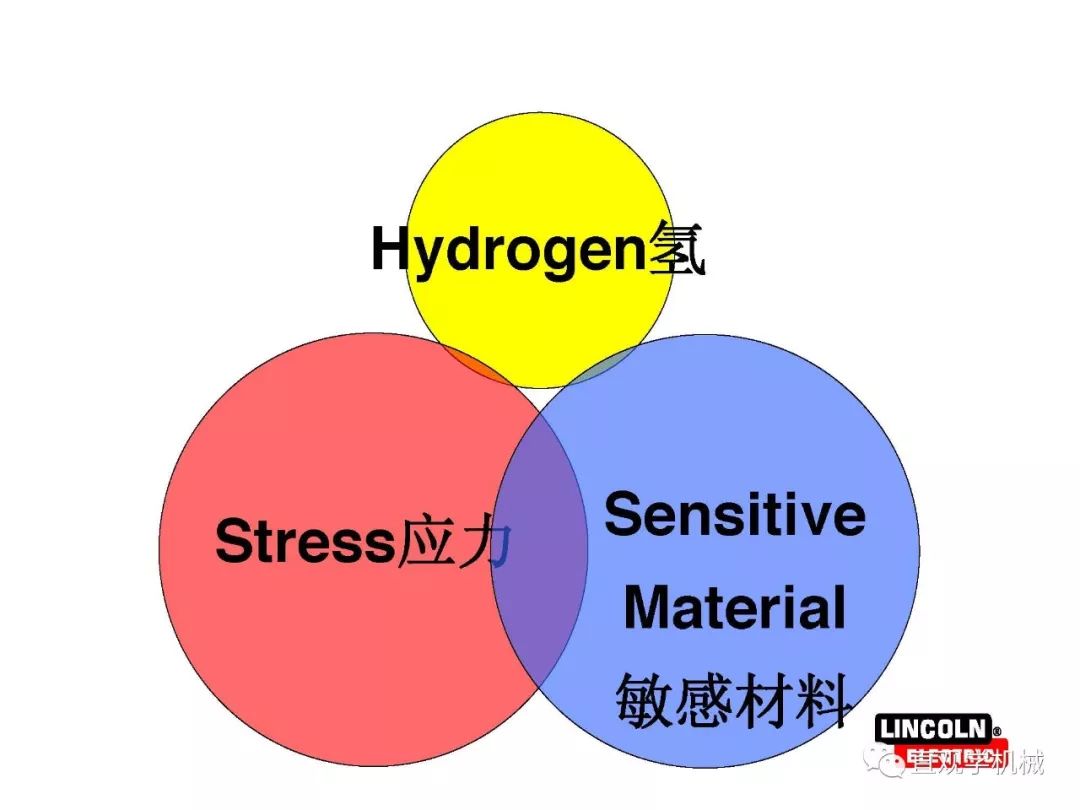

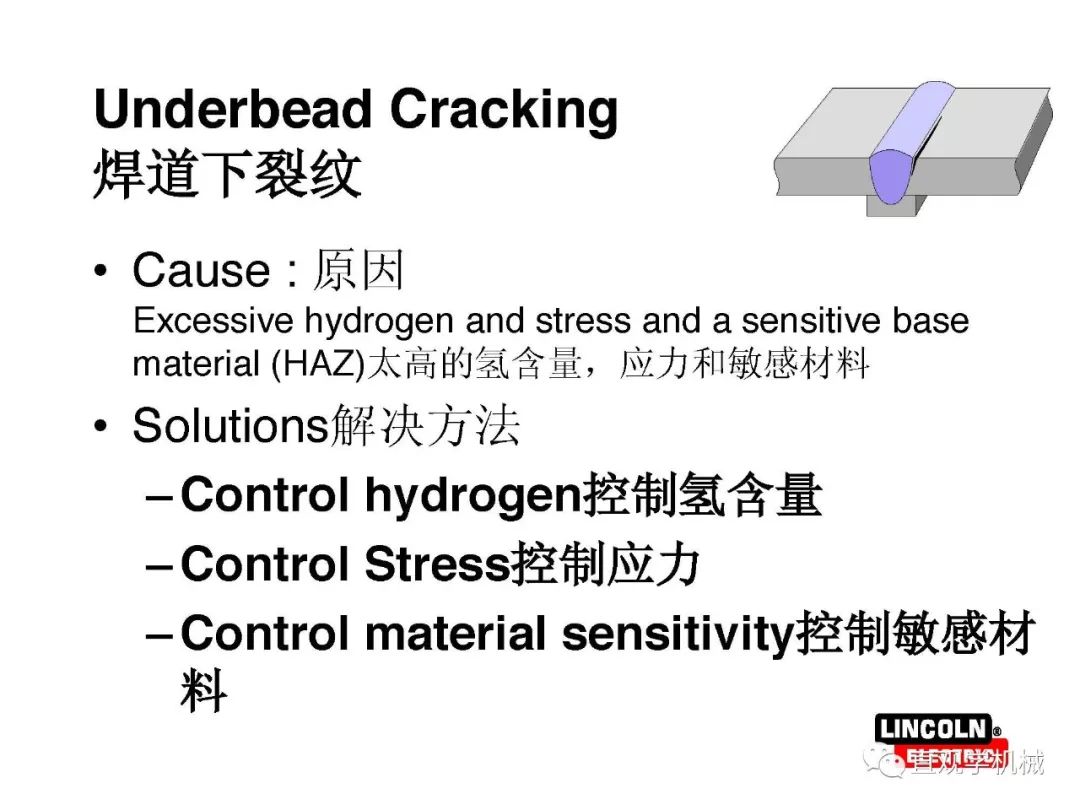

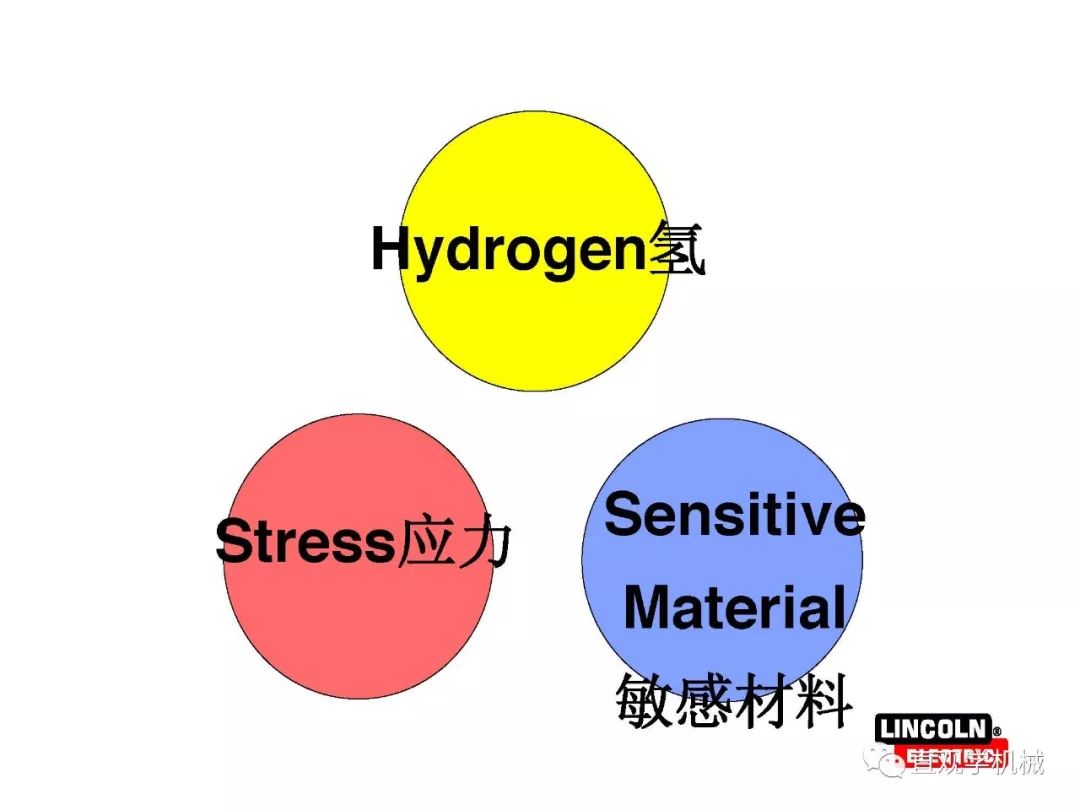

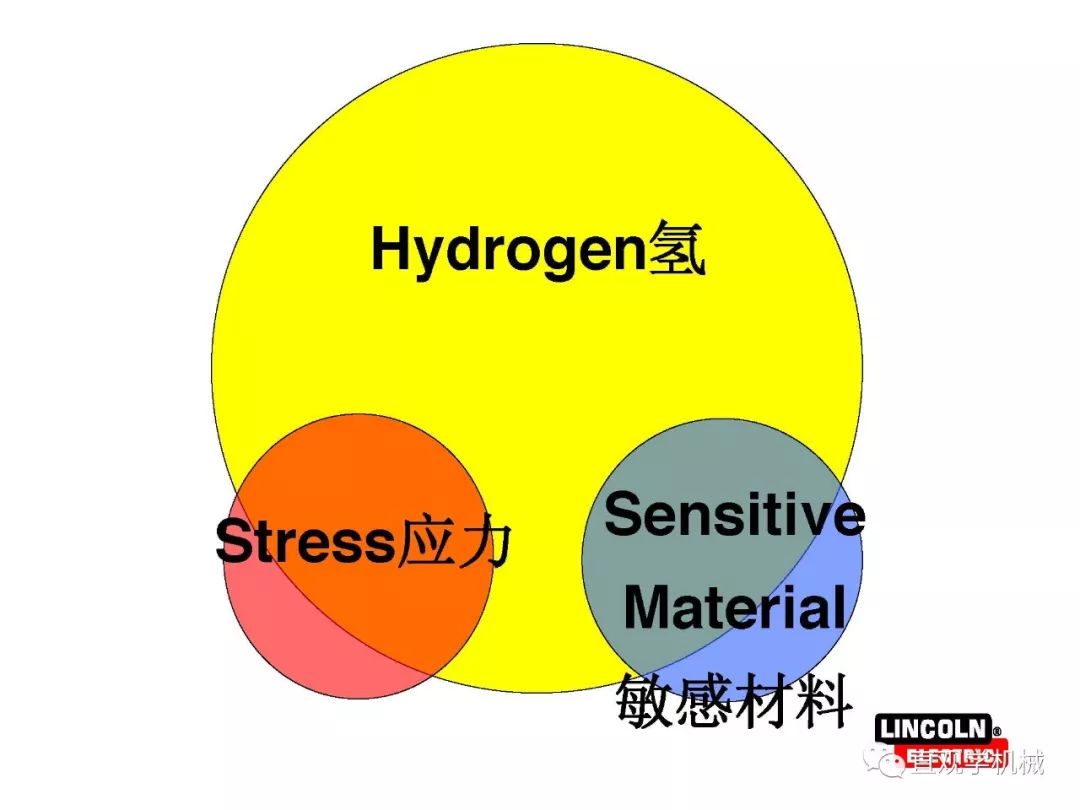

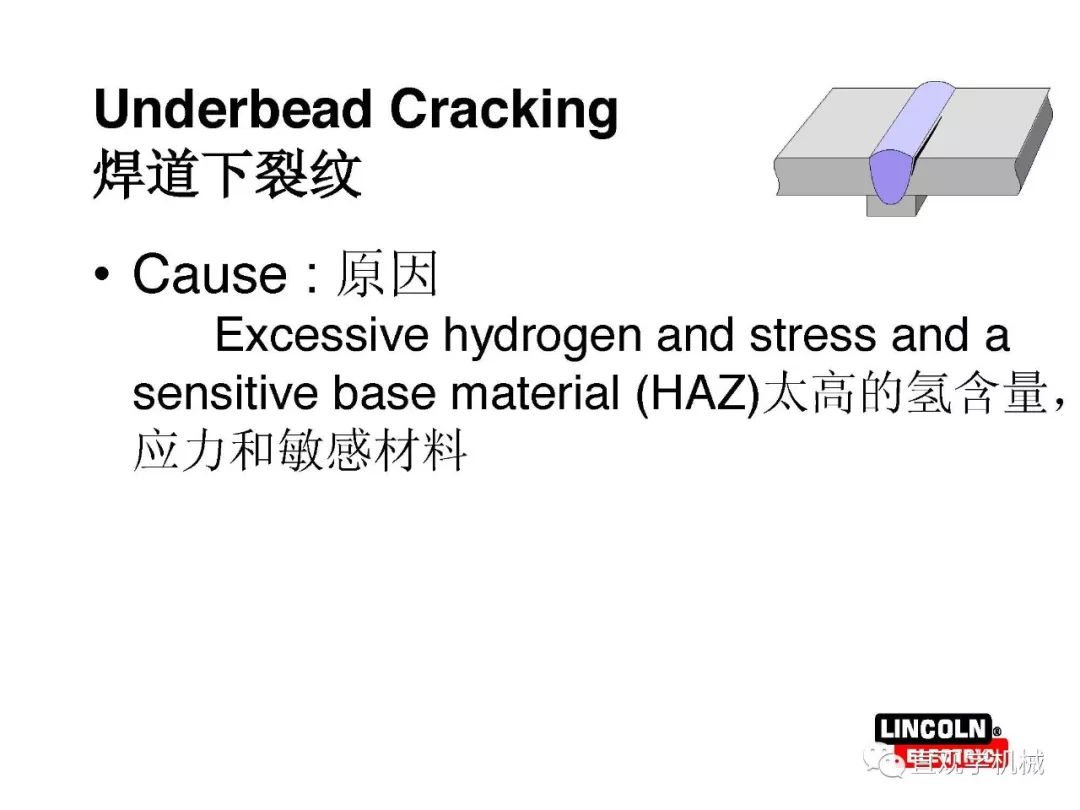

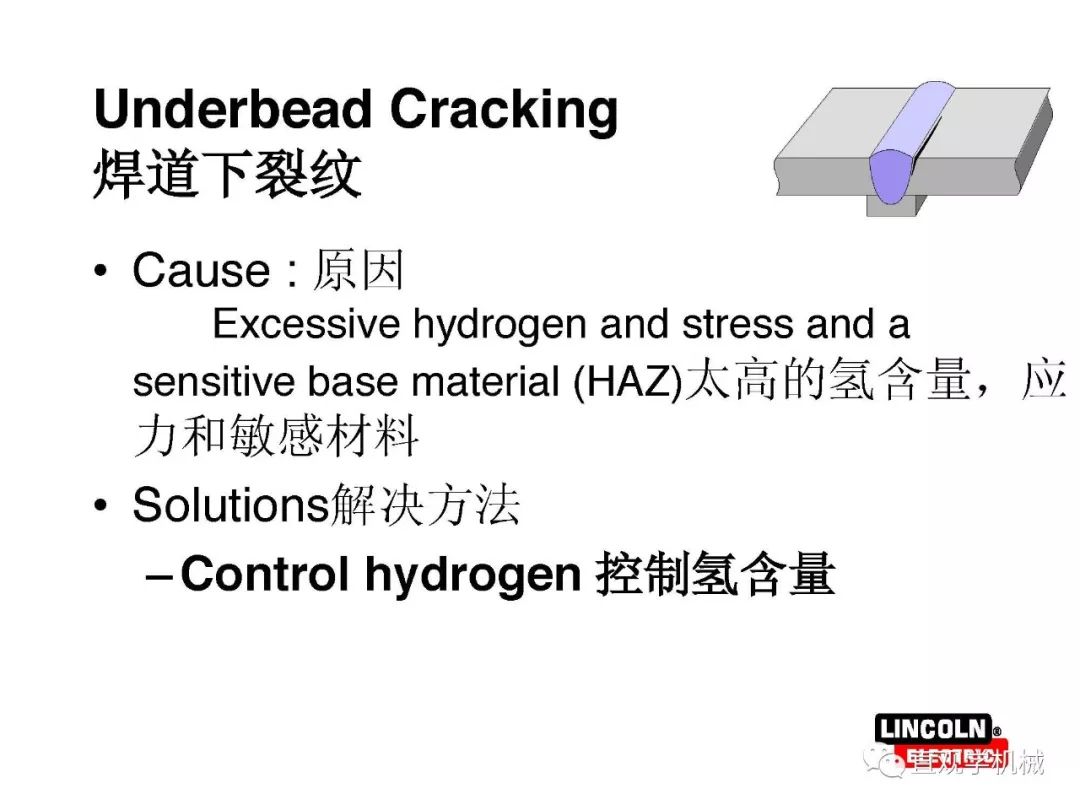

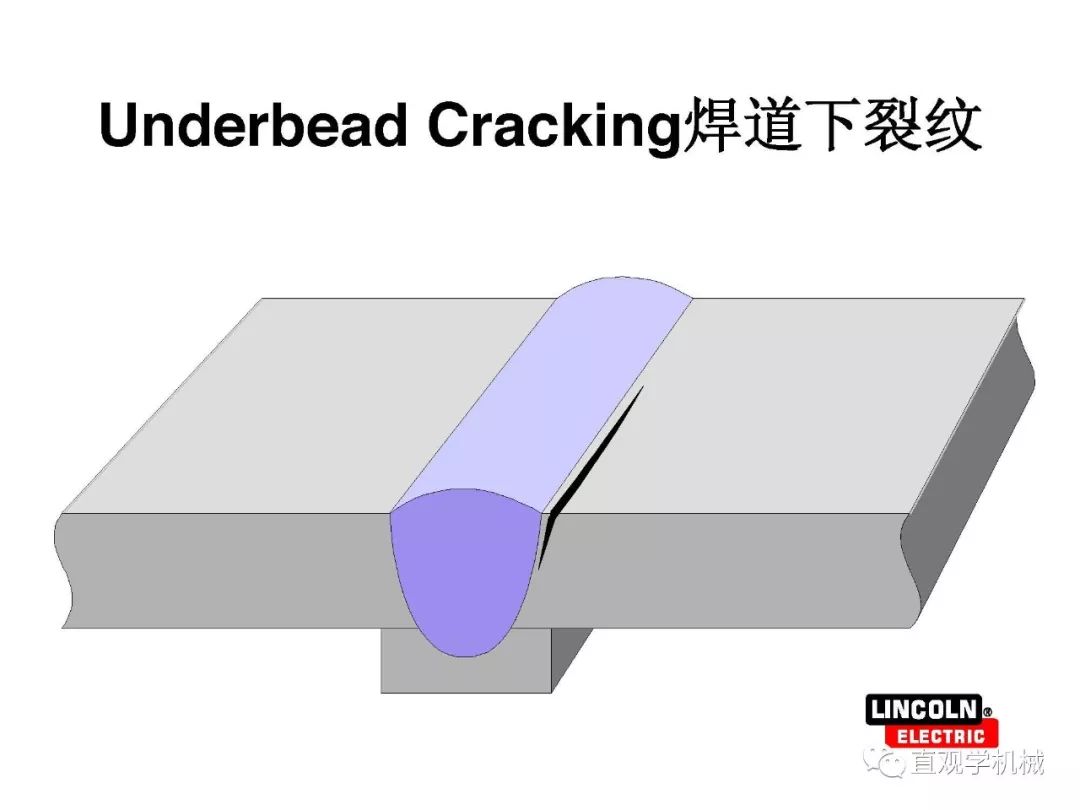

氢致裂纹（冷裂纹）

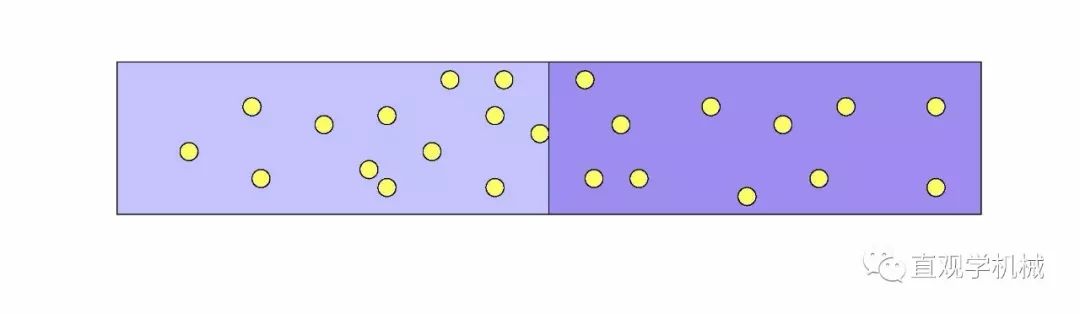

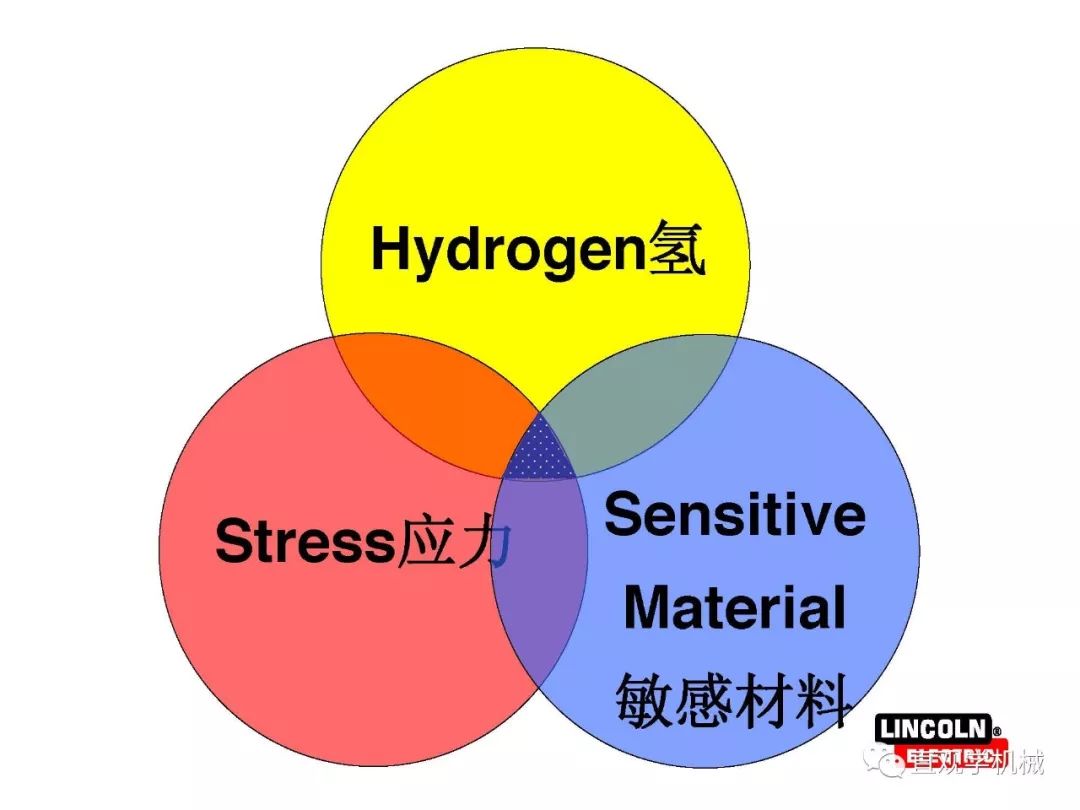

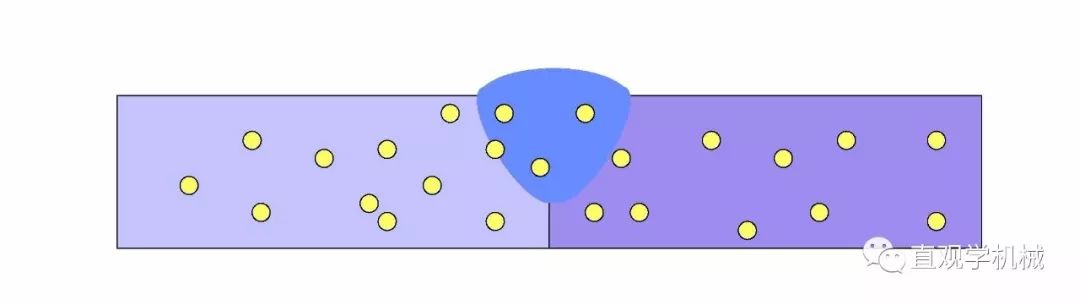

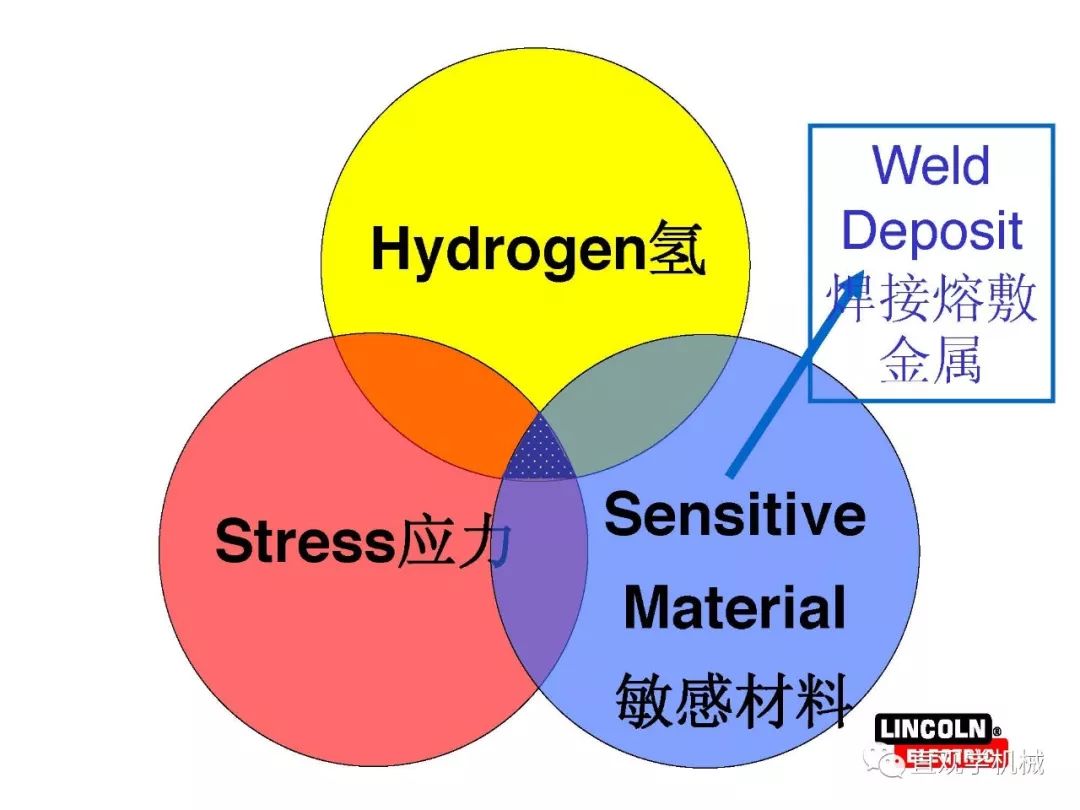

机理：焊接过程中氢原子扩散聚集，在残余应力作用下引发脆性开裂。
特征：延迟开裂（焊后48小时内），常见于低合金高强钢。
数据：当扩散氢含量＞5mL/100g时，裂纹风险显著增加（ISO 3690标准）。

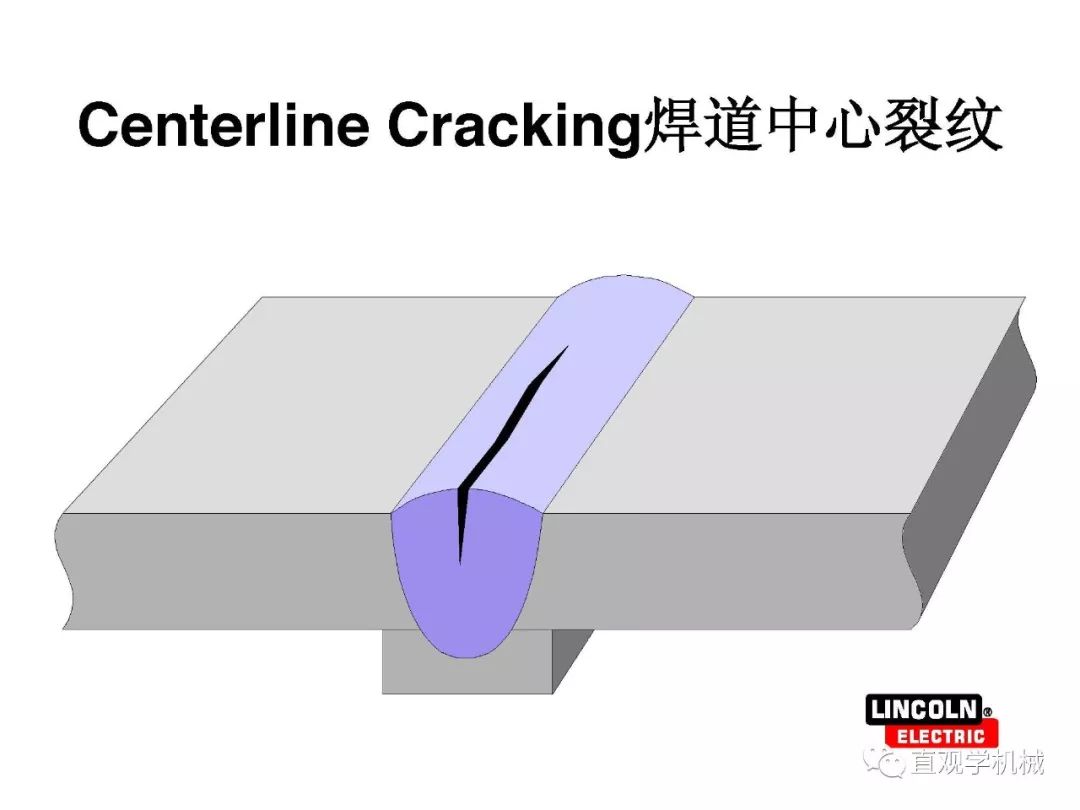

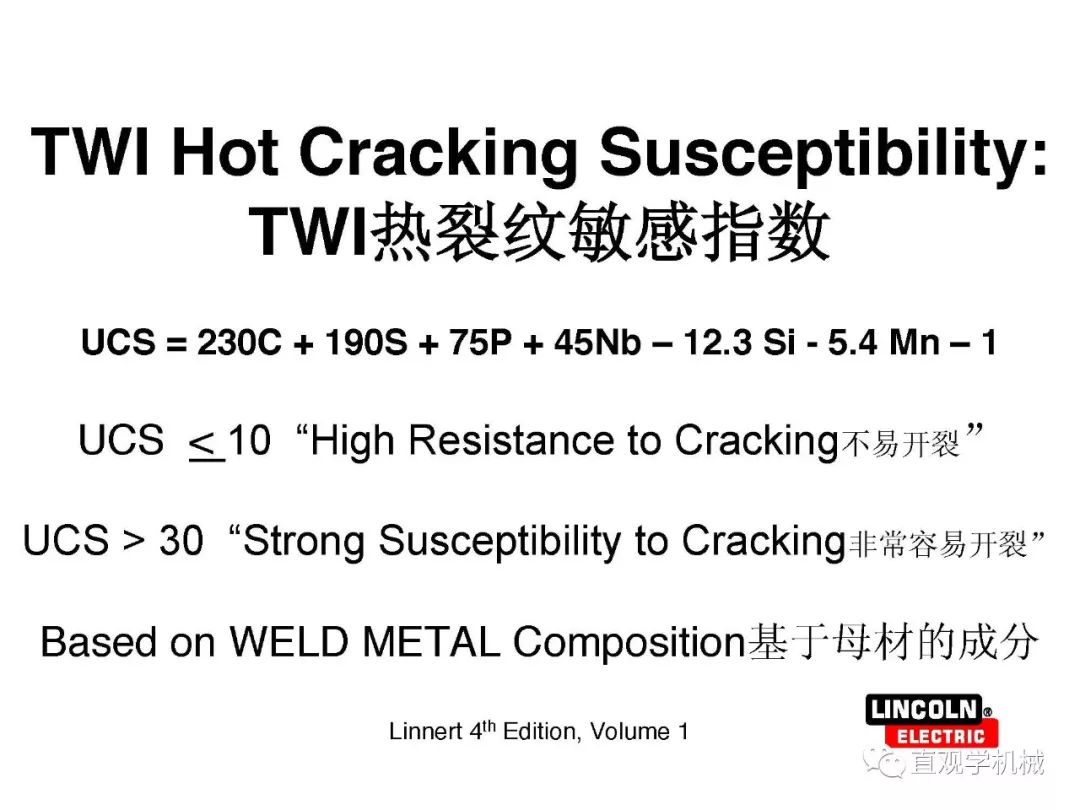

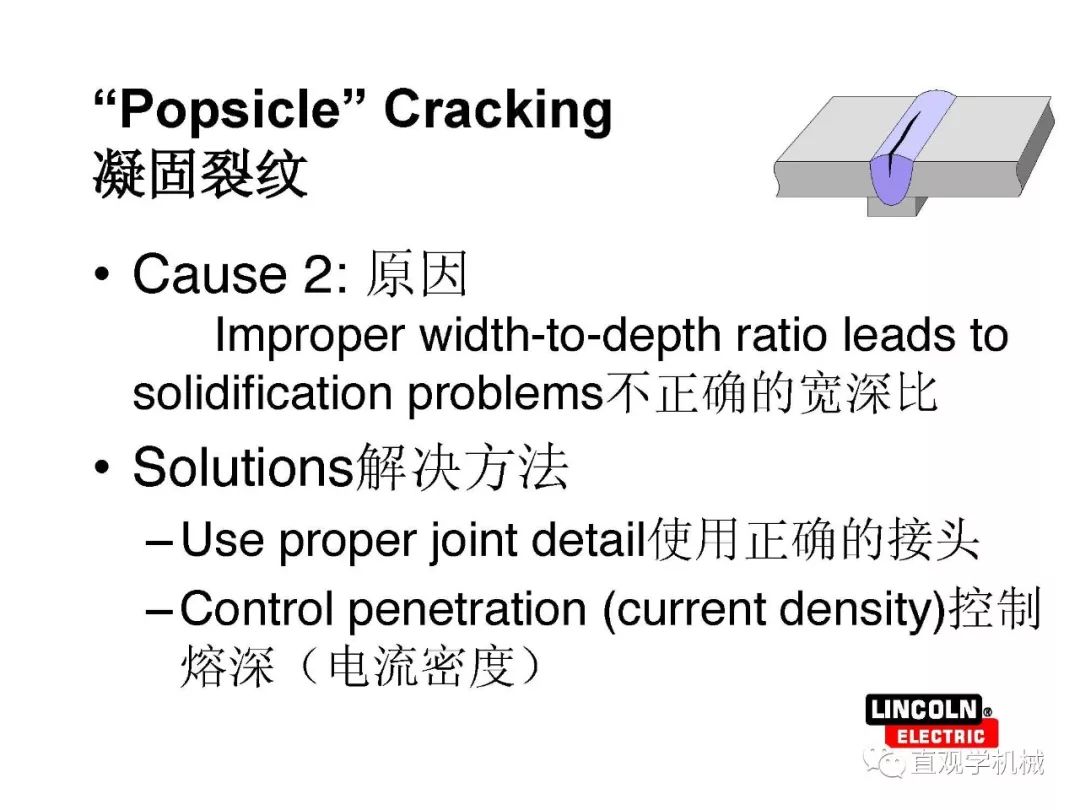

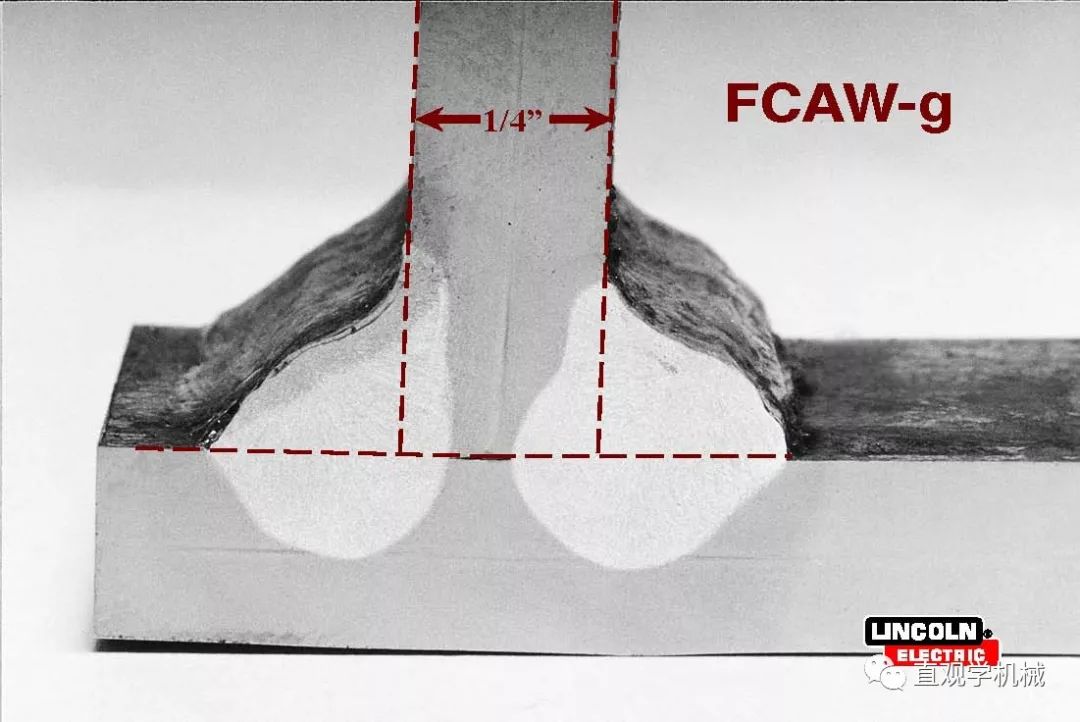

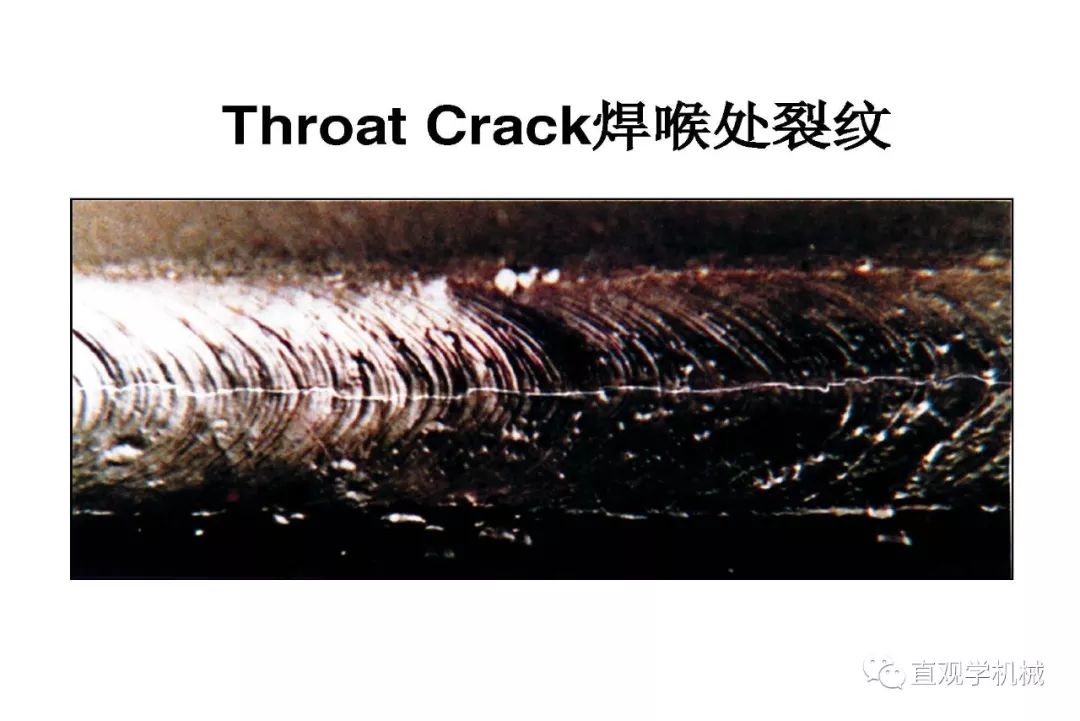

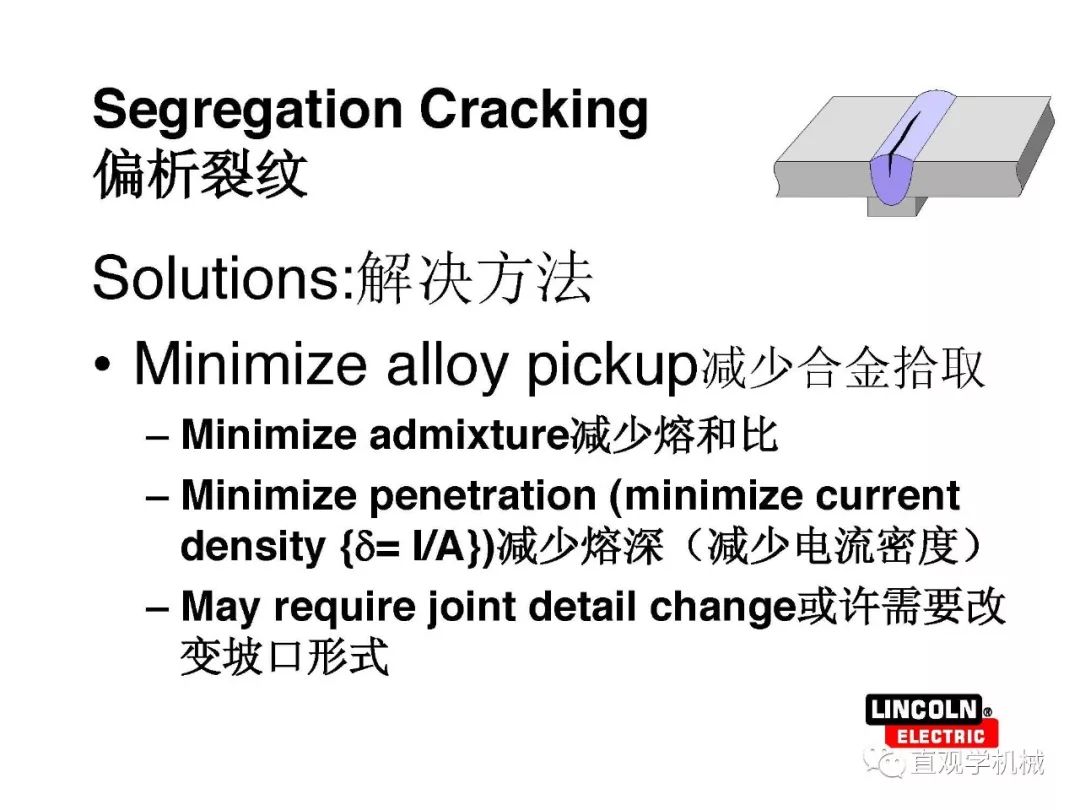

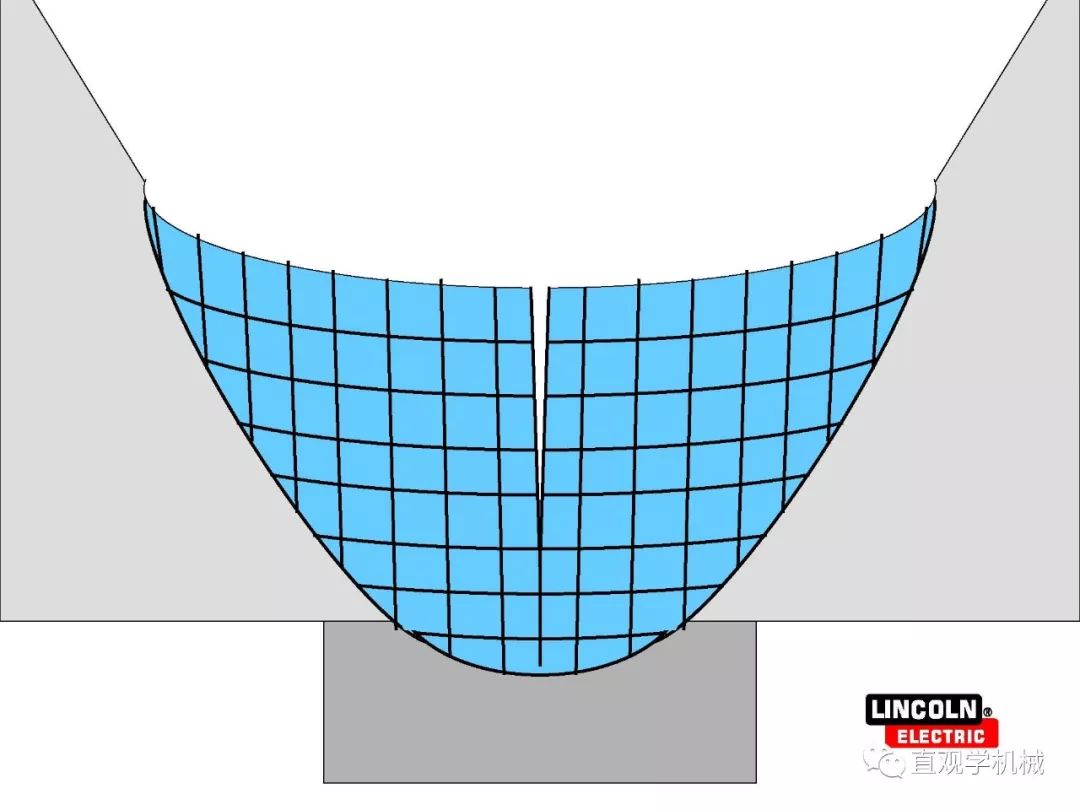

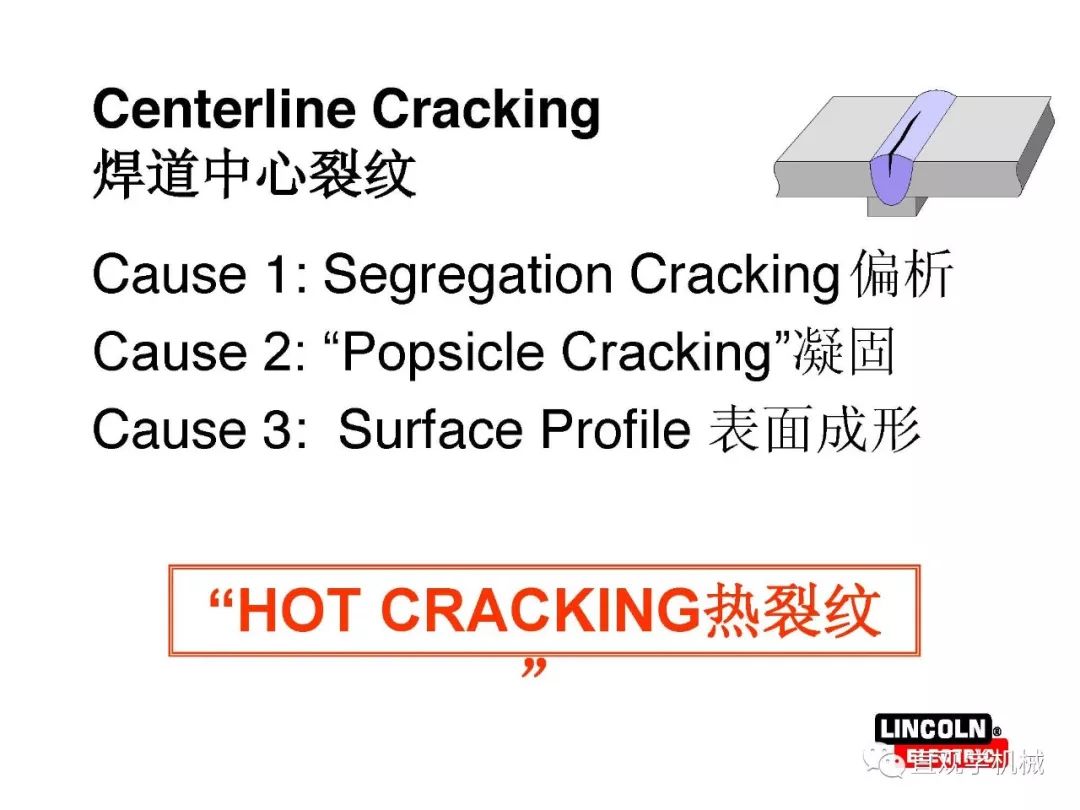

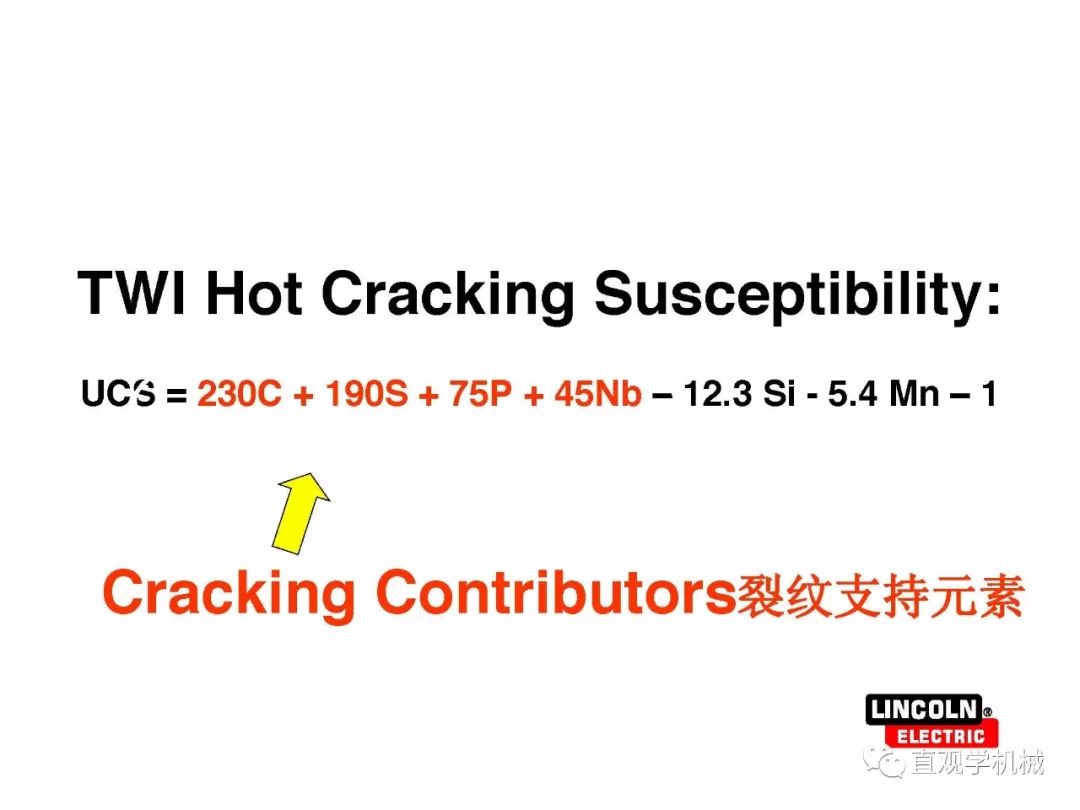

热裂纹（结晶裂纹）

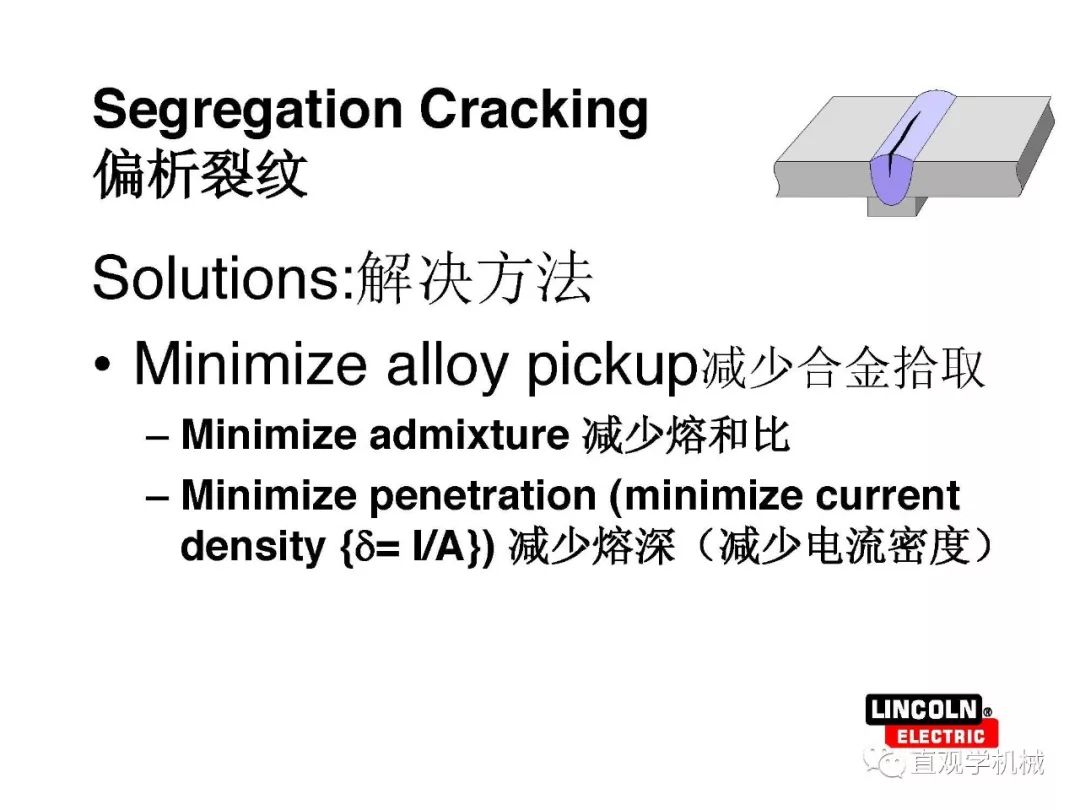

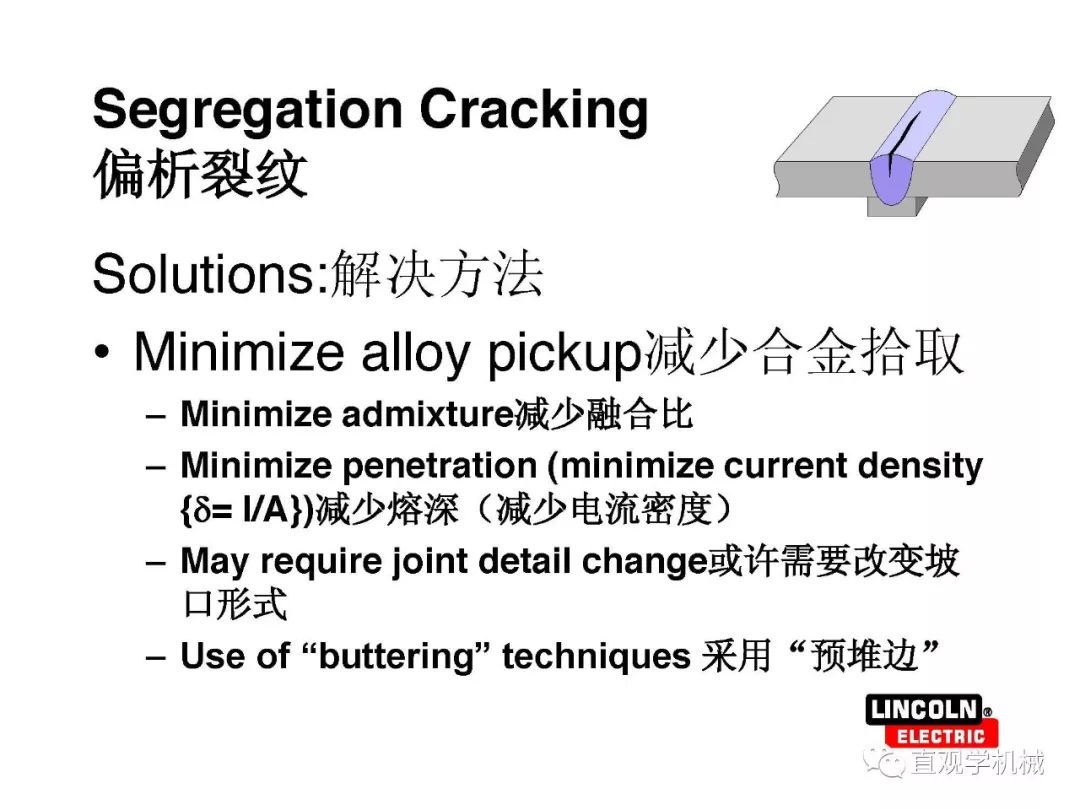

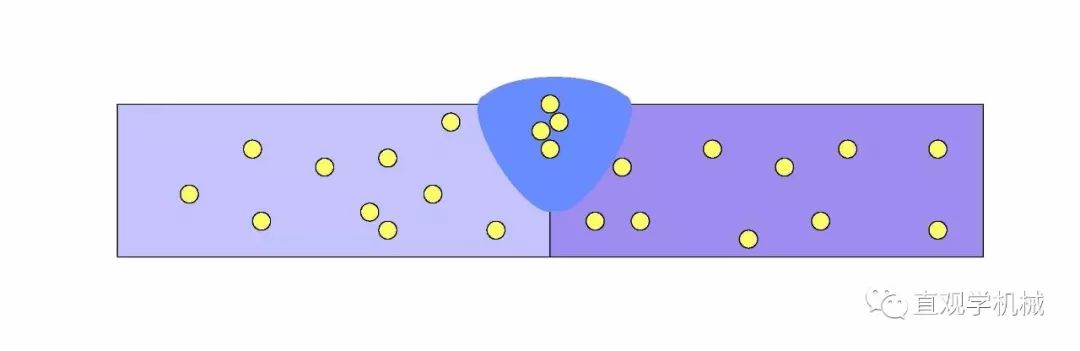

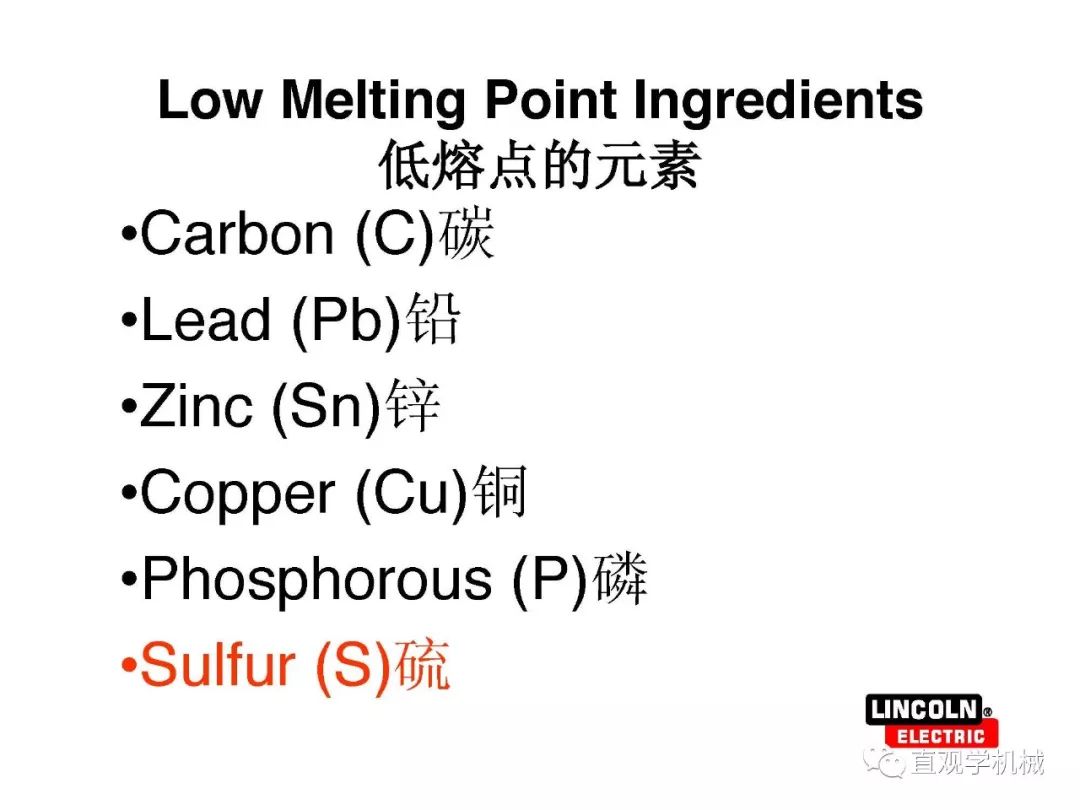

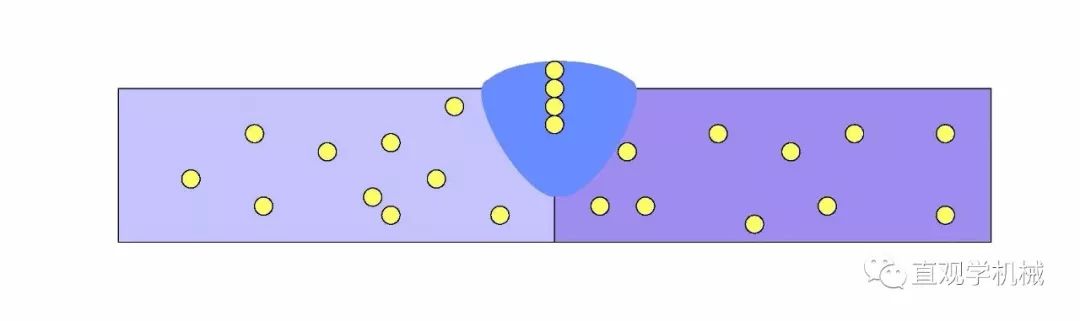

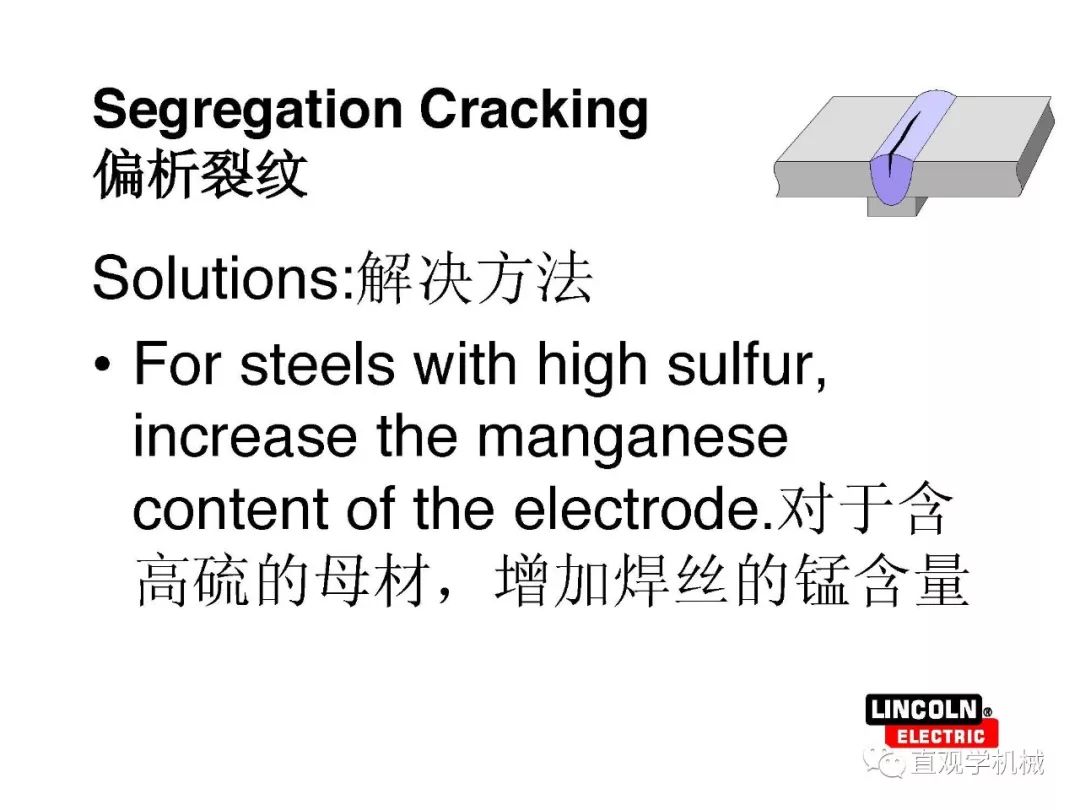

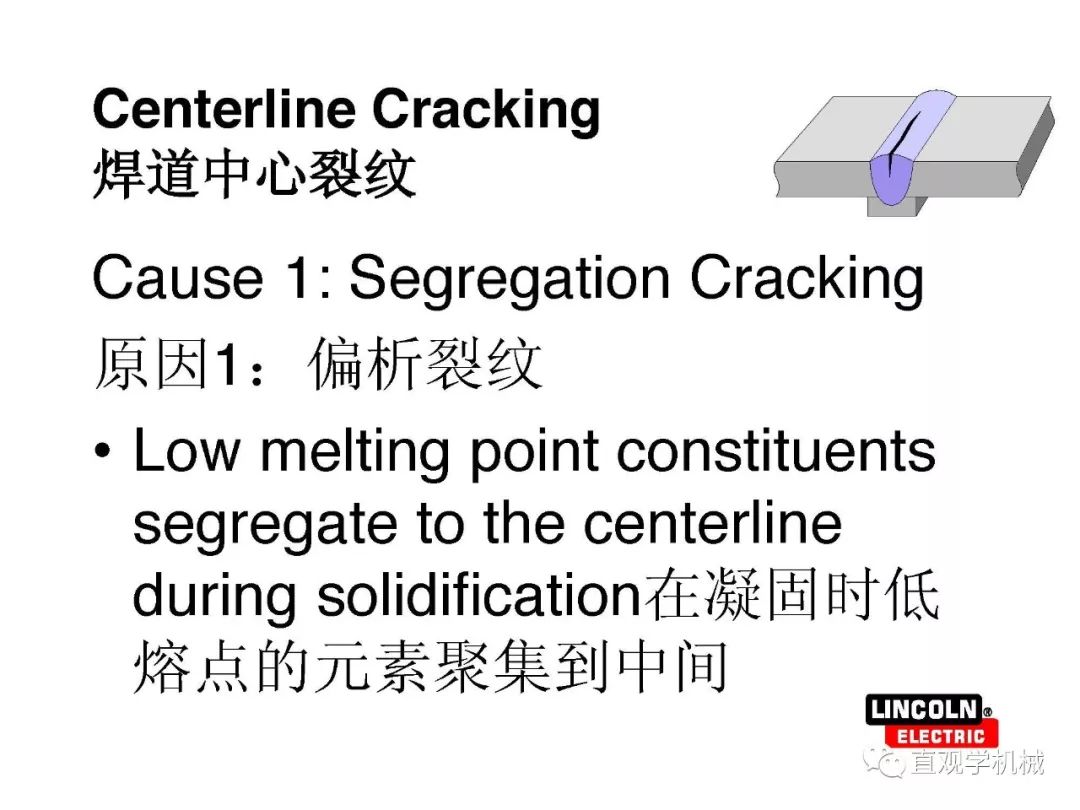

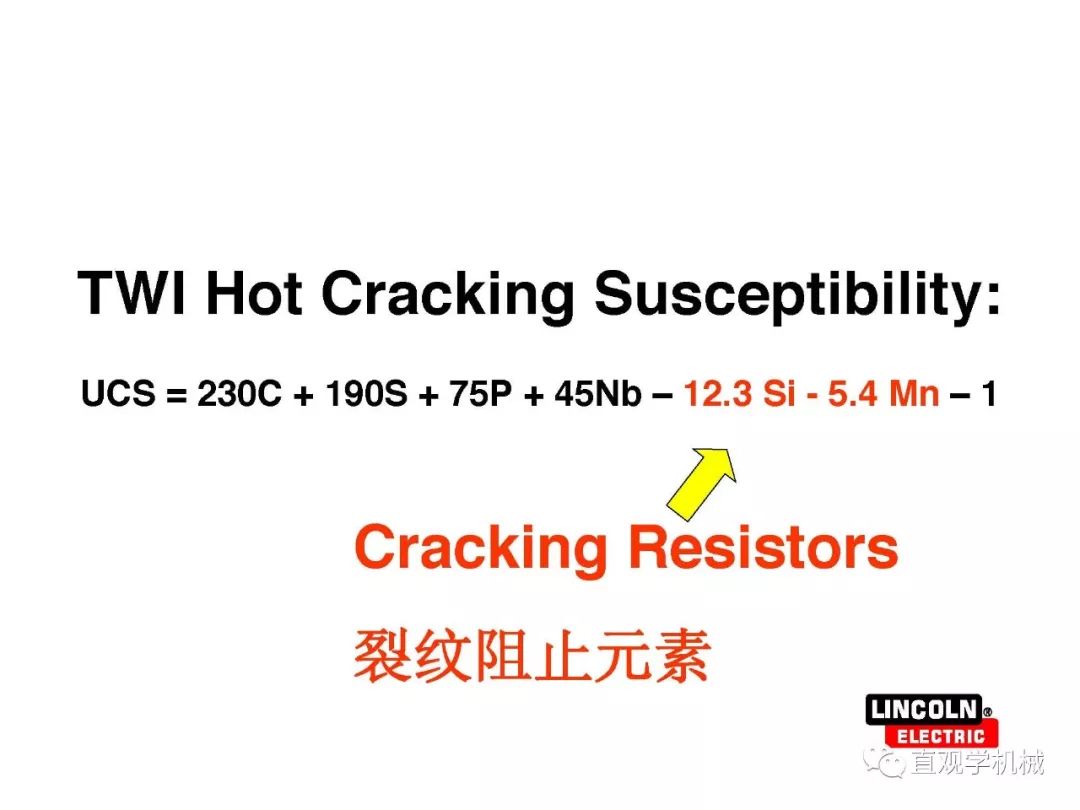

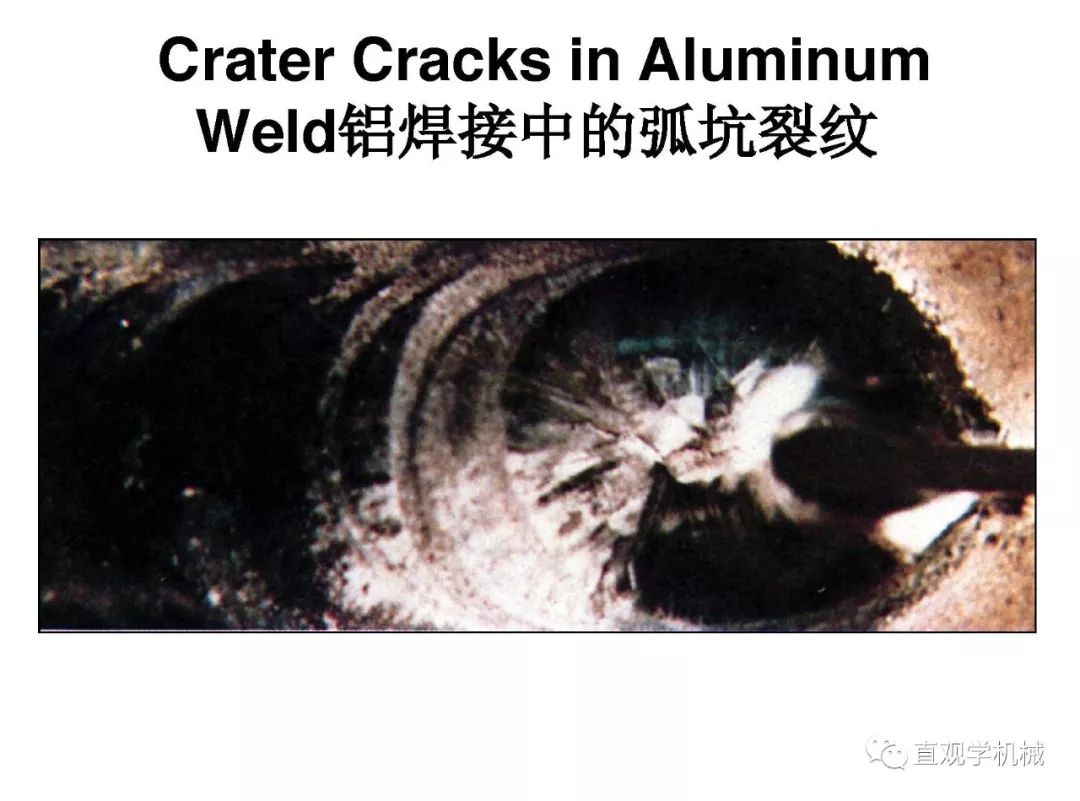

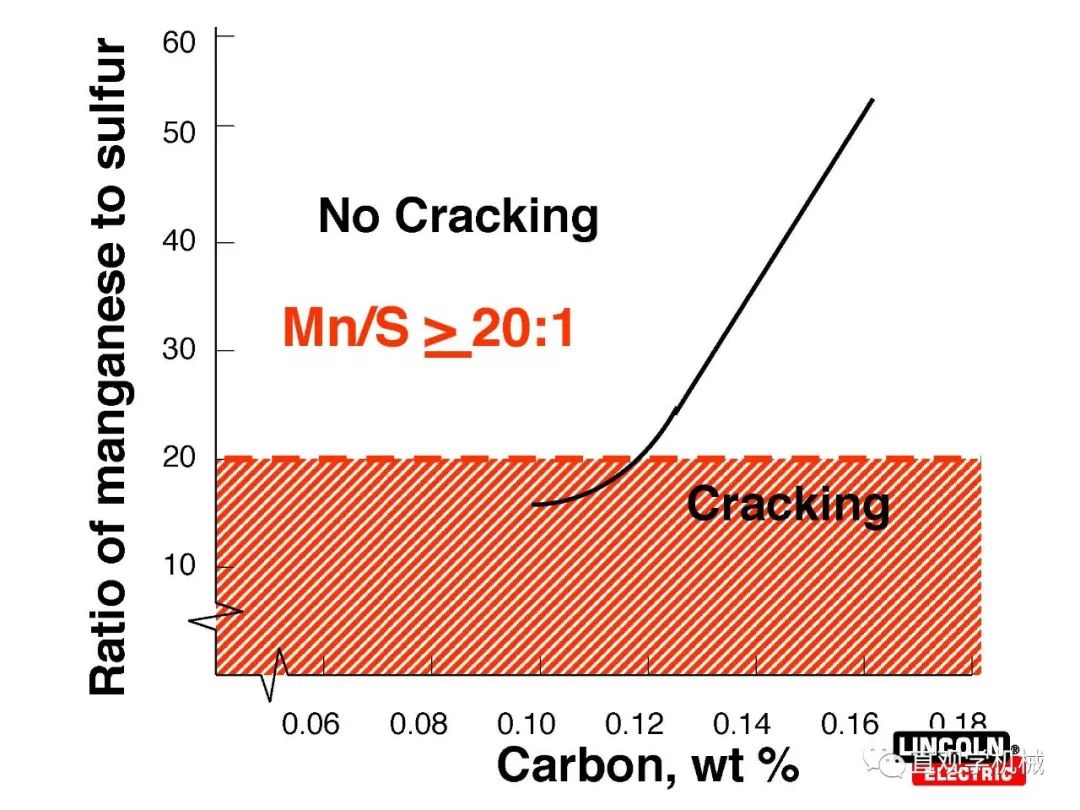

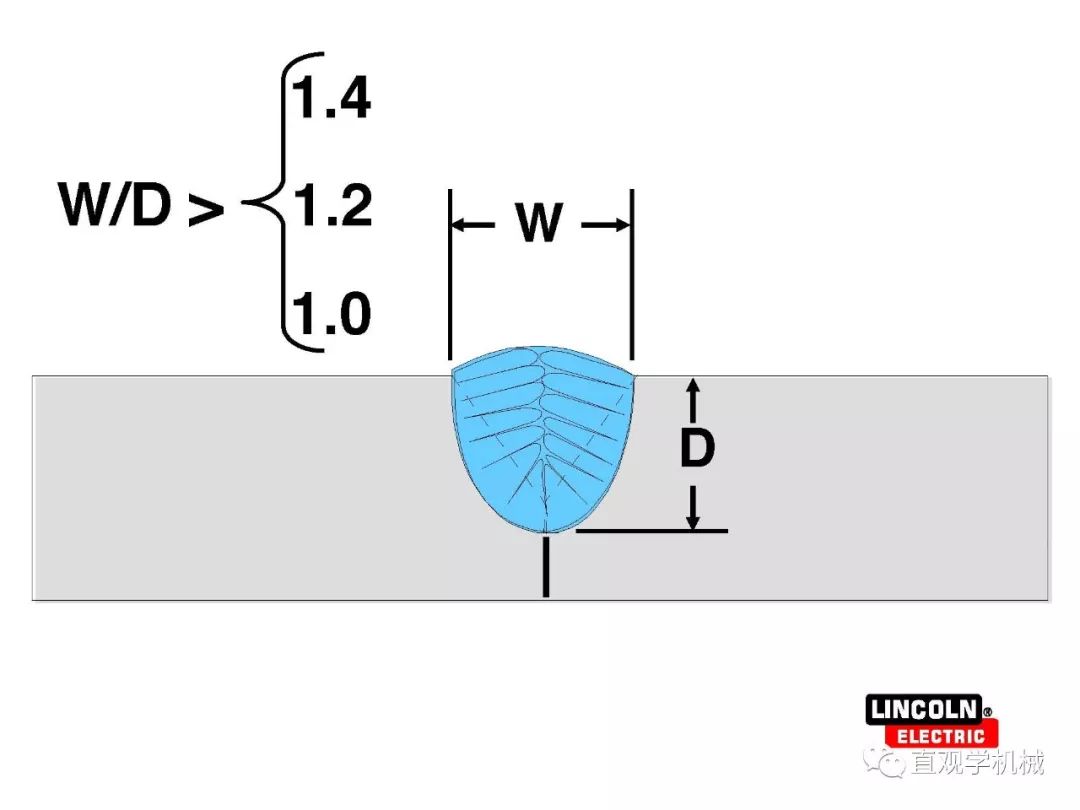

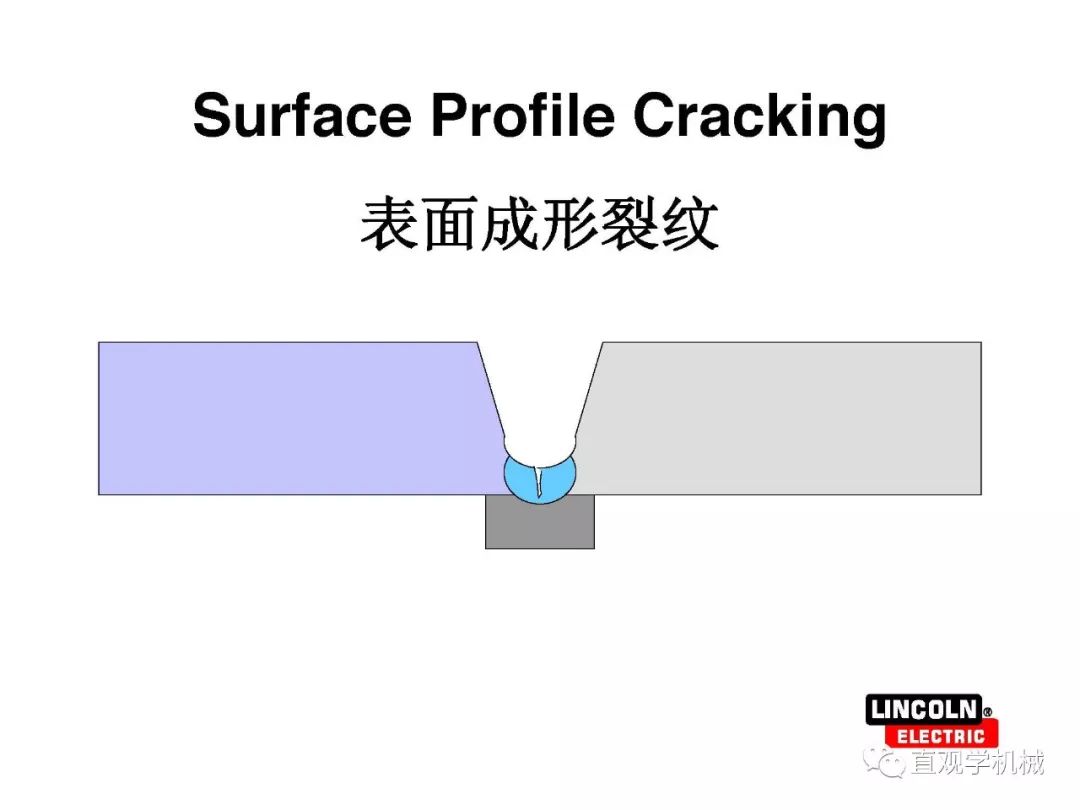

机理：凝固末期低熔点共晶物（如S、P偏析）形成液态薄膜，被拉应力撕裂。

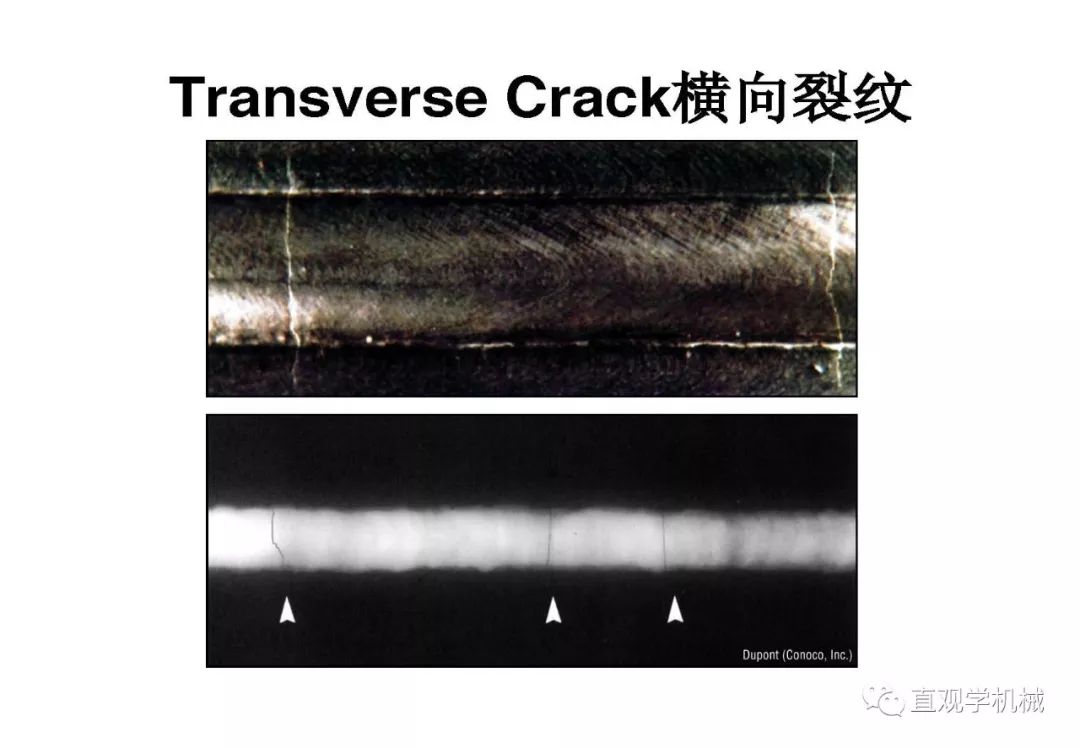

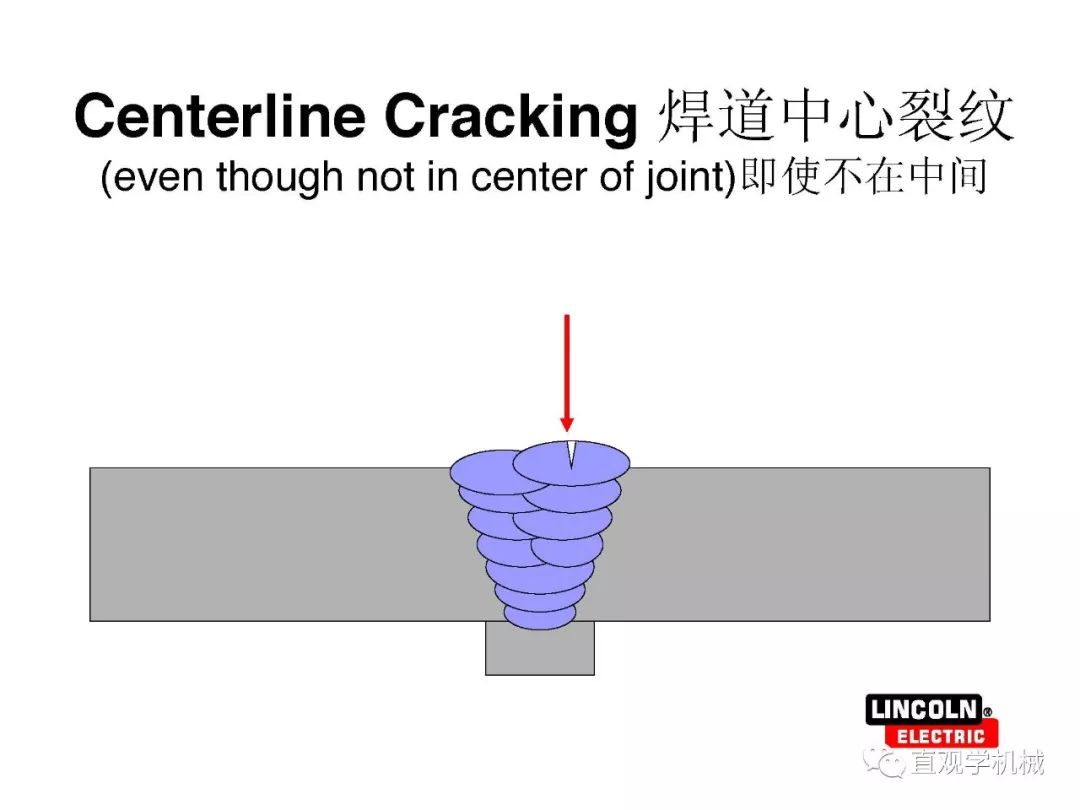

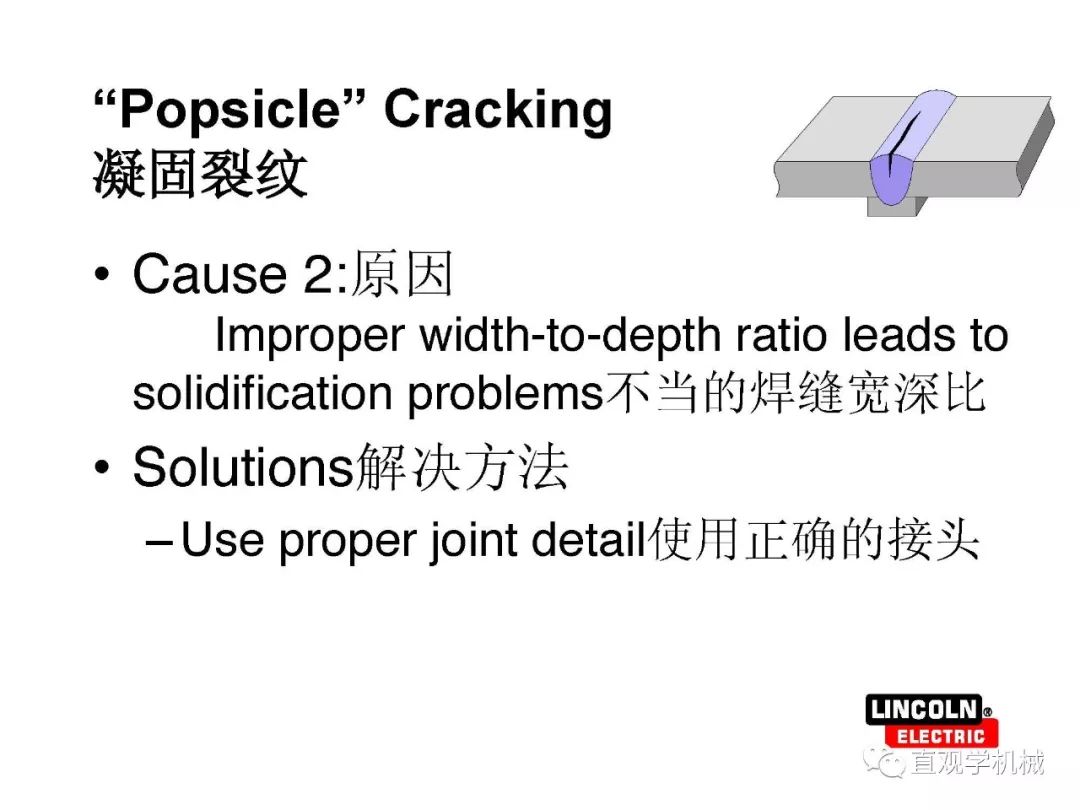

特征：沿晶界开裂，常见于不锈钢、铝合金焊缝中心。
再热裂纹
机理：焊后热处理时，Cr-Mo-V钢等材料晶界碳化物析出导致脆化。
2. 力学因素
残余应力

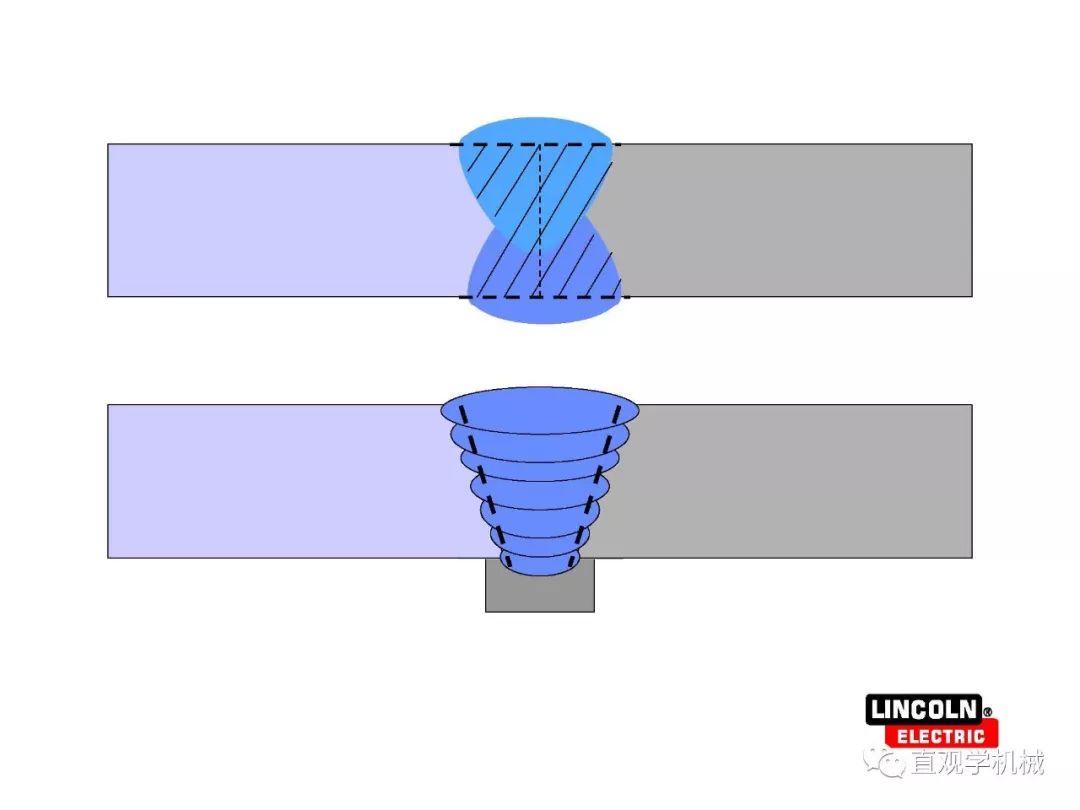

焊接热循环导致的不均匀收缩，产生高达屈服强度80%的残余应力（实测数据）。

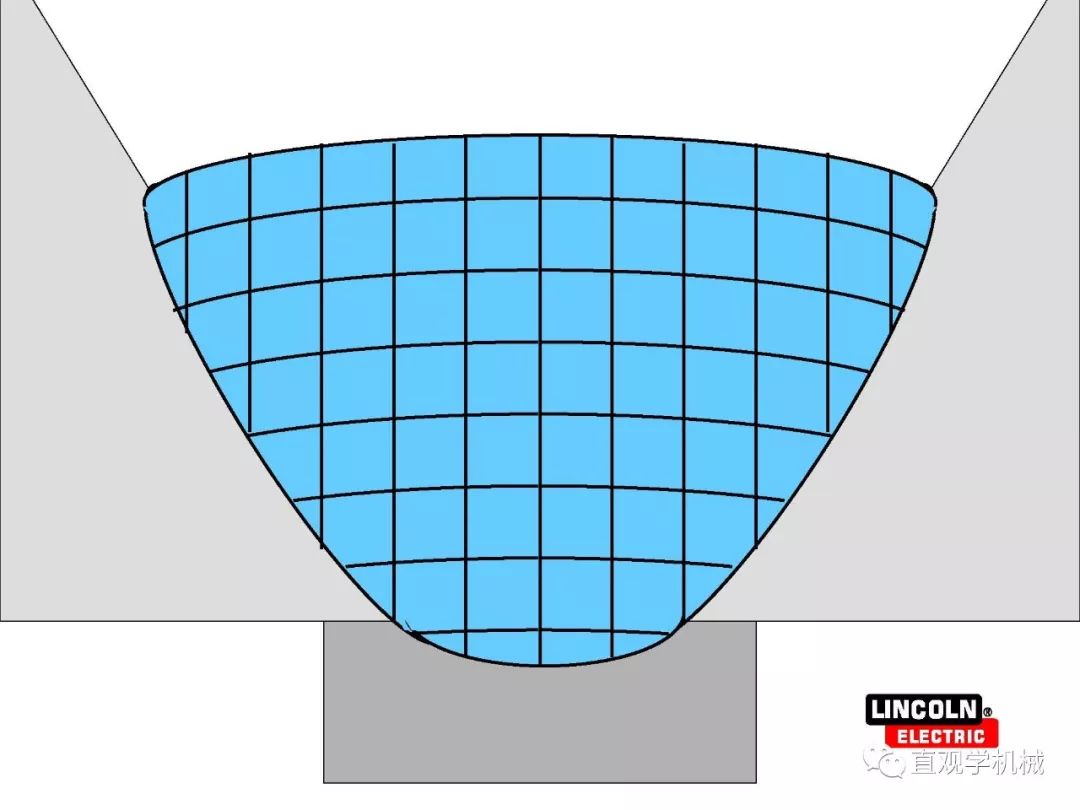

典型案例：厚板多层焊时，纵向应力可达500MPa（超过Q345钢屈服强度）。
应力集中

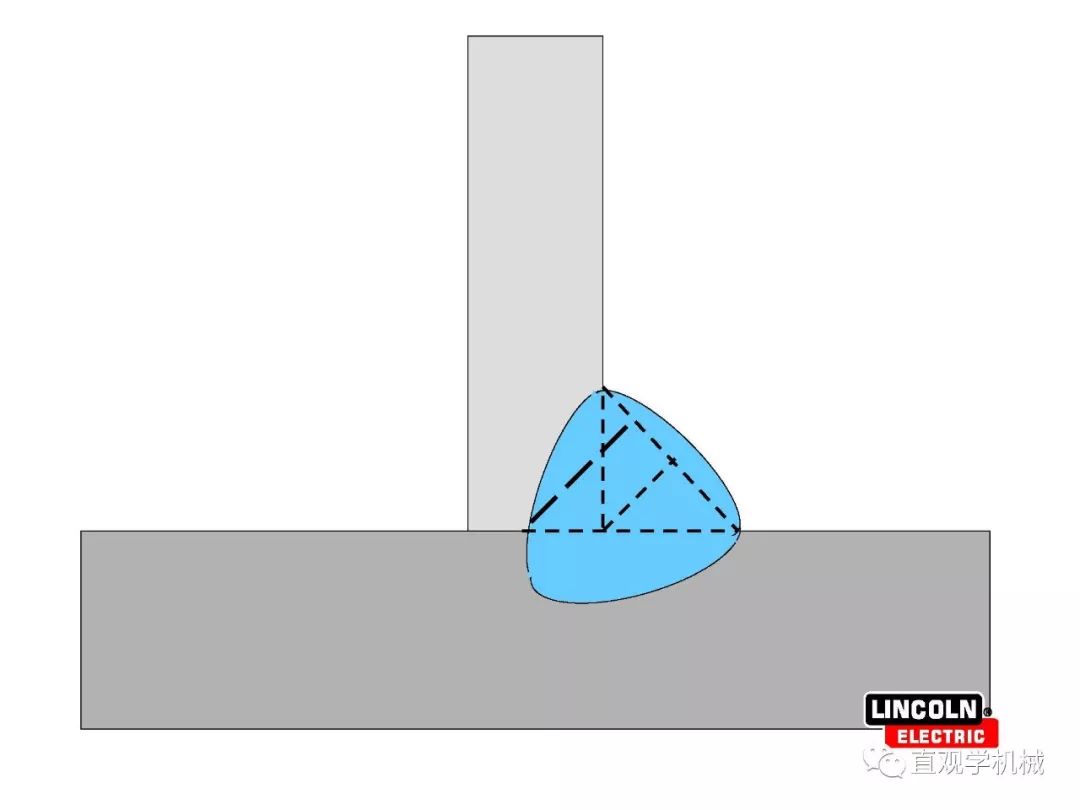

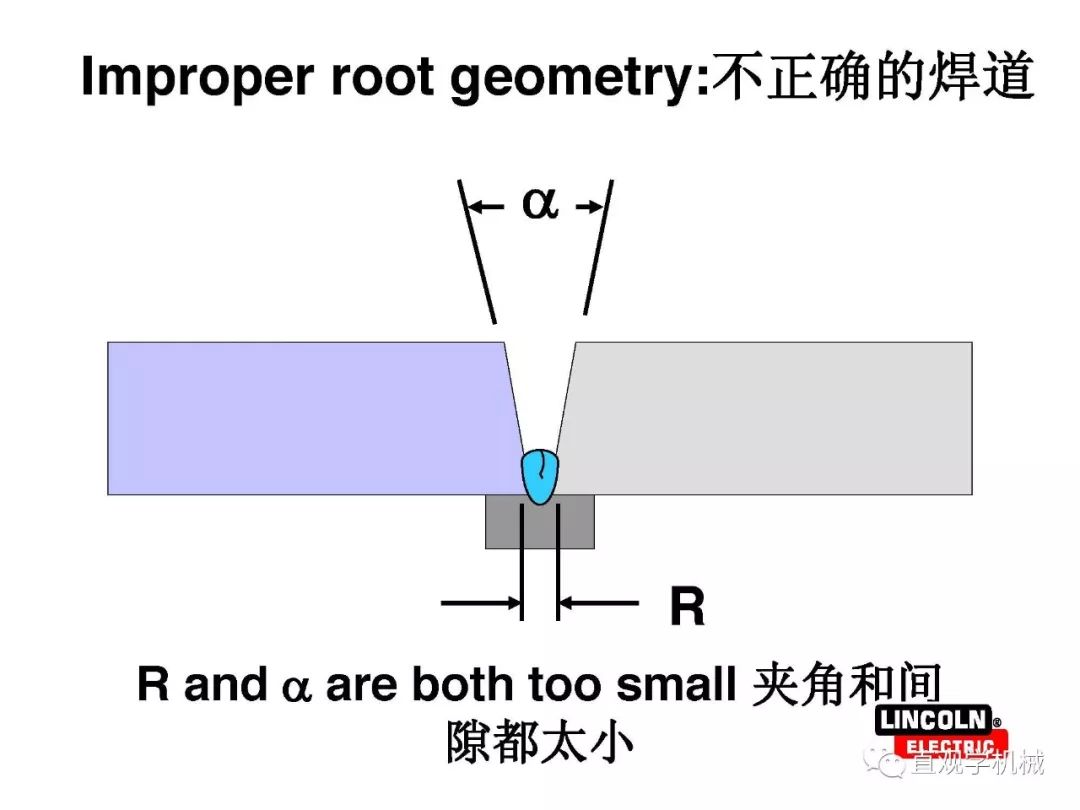

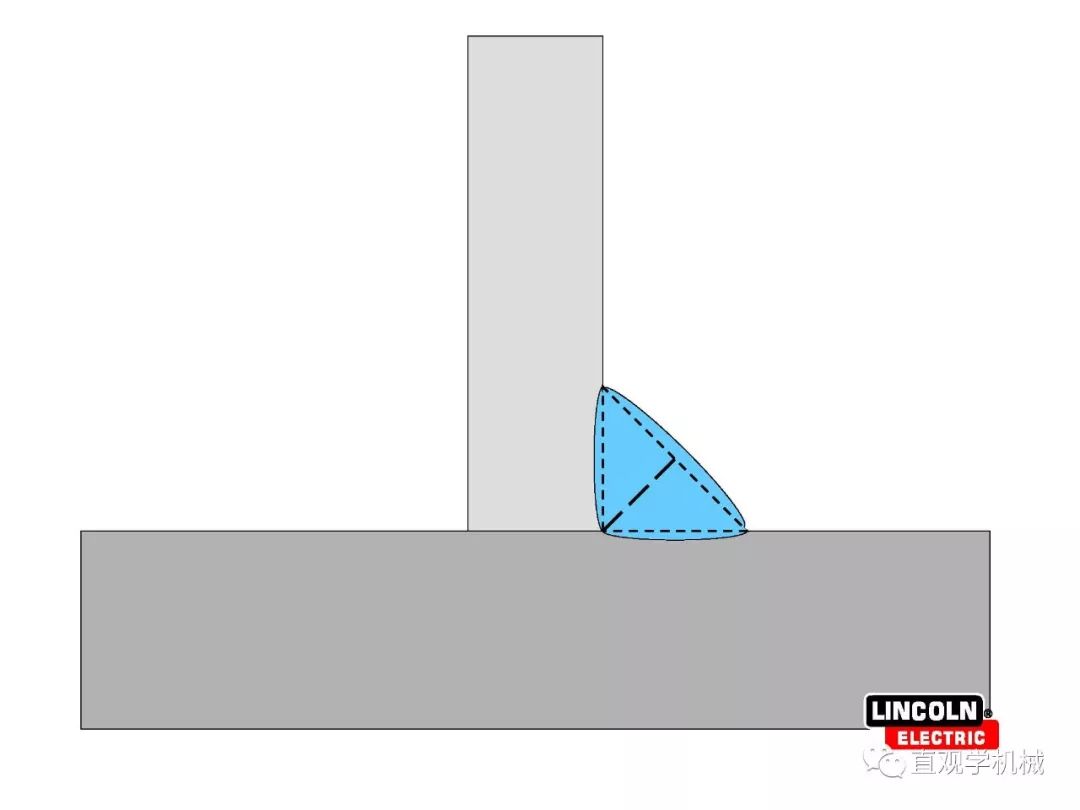

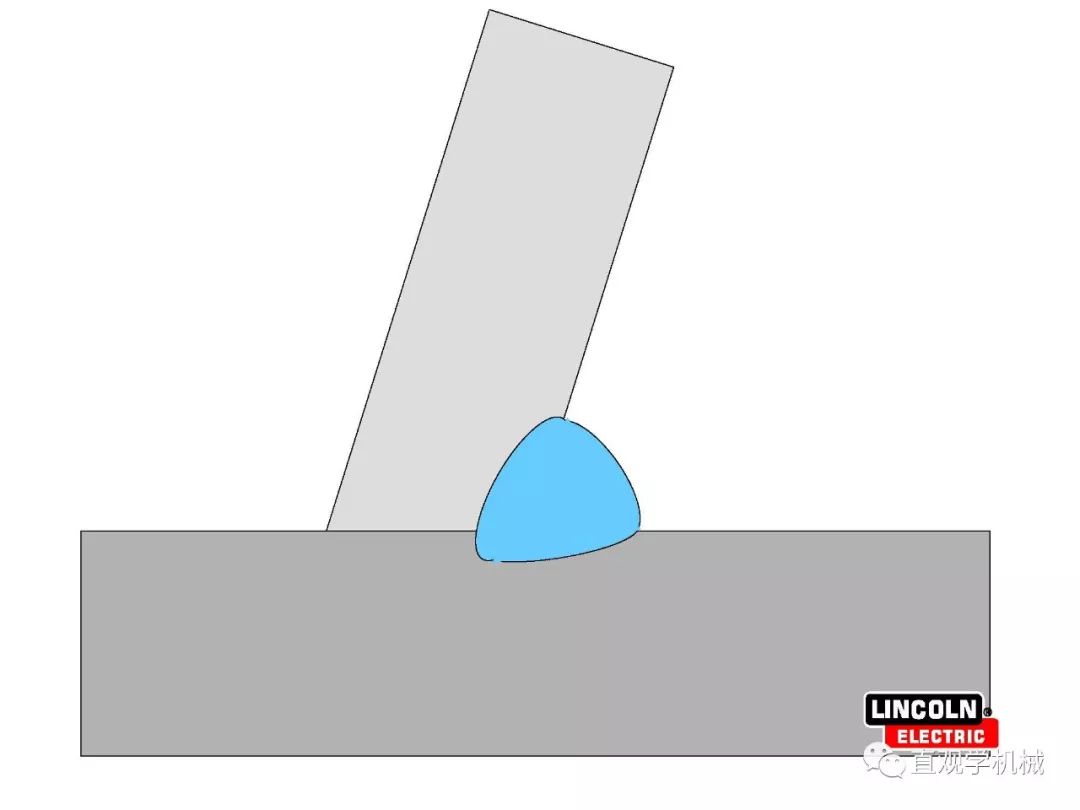

设计缺陷（如尖锐转角、未焊透）使局部应力提升3-5倍（FEA仿真结果）。
3. 工艺不当
| 工艺问题 | 后果 | 案例数据 |
|---|---|---|
4. 环境与服役条件
低温环境：-20℃下碳钢冲击功可能下降60%（CVN试验数据）。
循环载荷：疲劳裂纹扩展速率da/dN随ΔK增大呈指数增长（Paris公式）。
二、解决方案与预防措施
1. 材料控制
选材：
选择低氢焊条（如E7018），扩散氢＜2mL/100g。

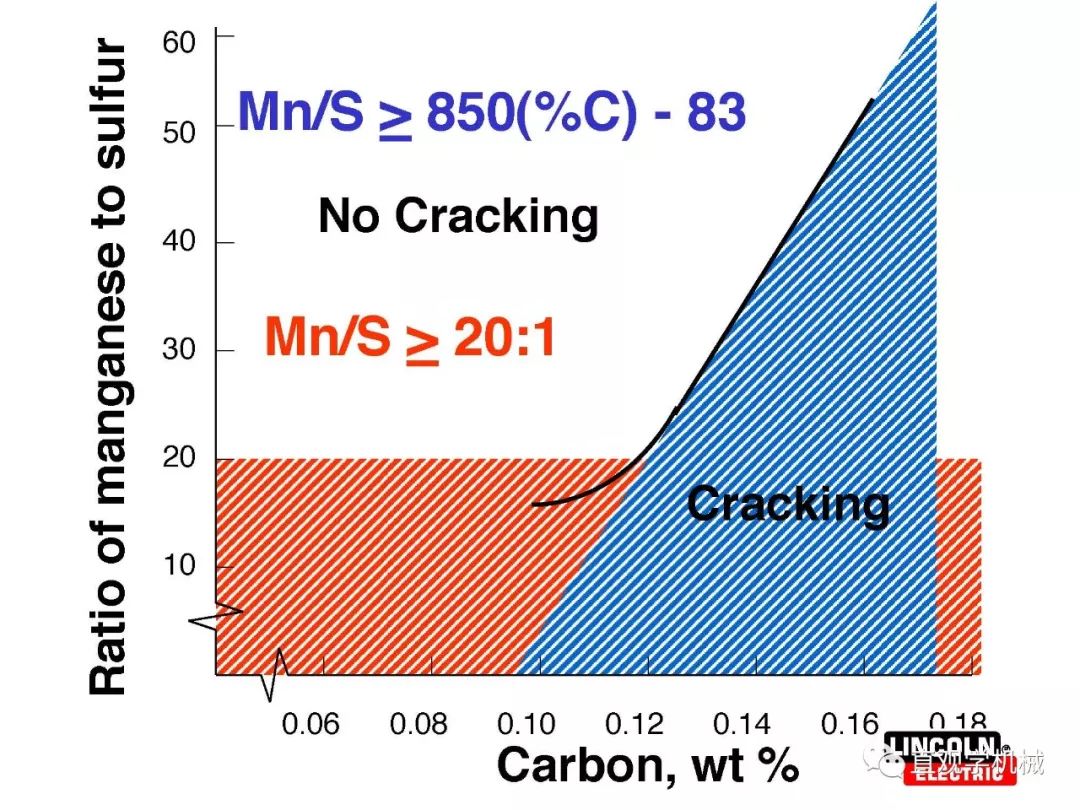

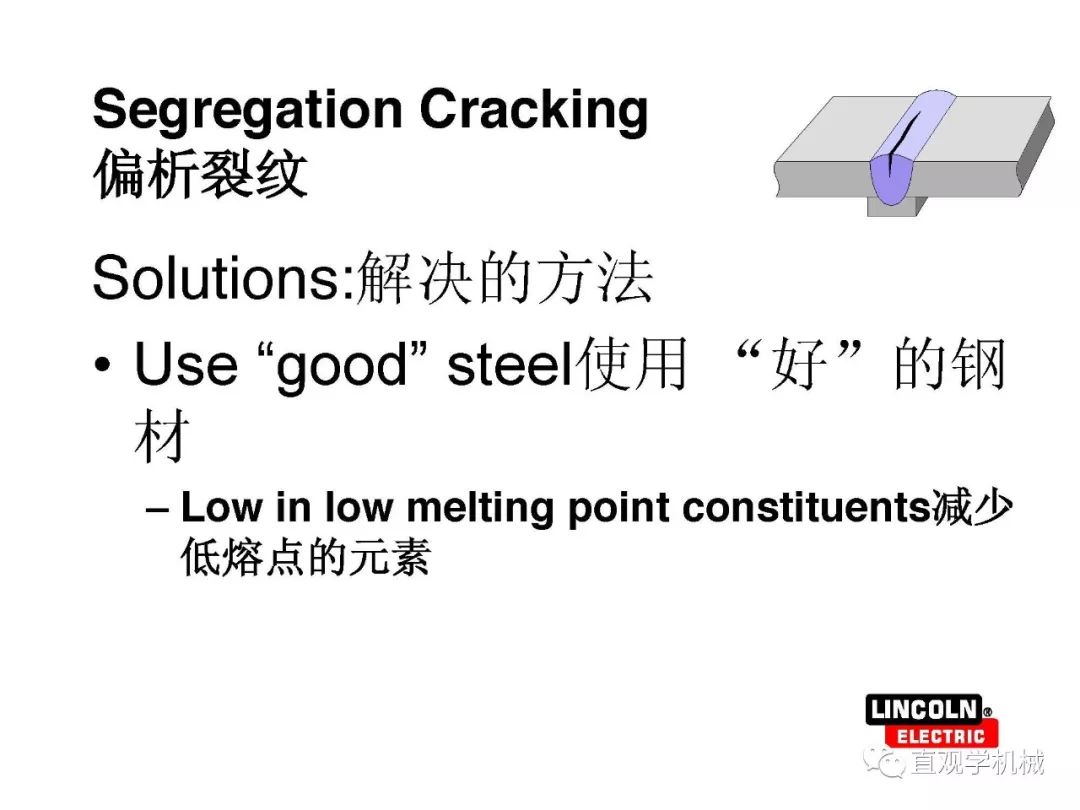

严格控制母材S、P含量（S＜0.010%，P＜0.015%）。

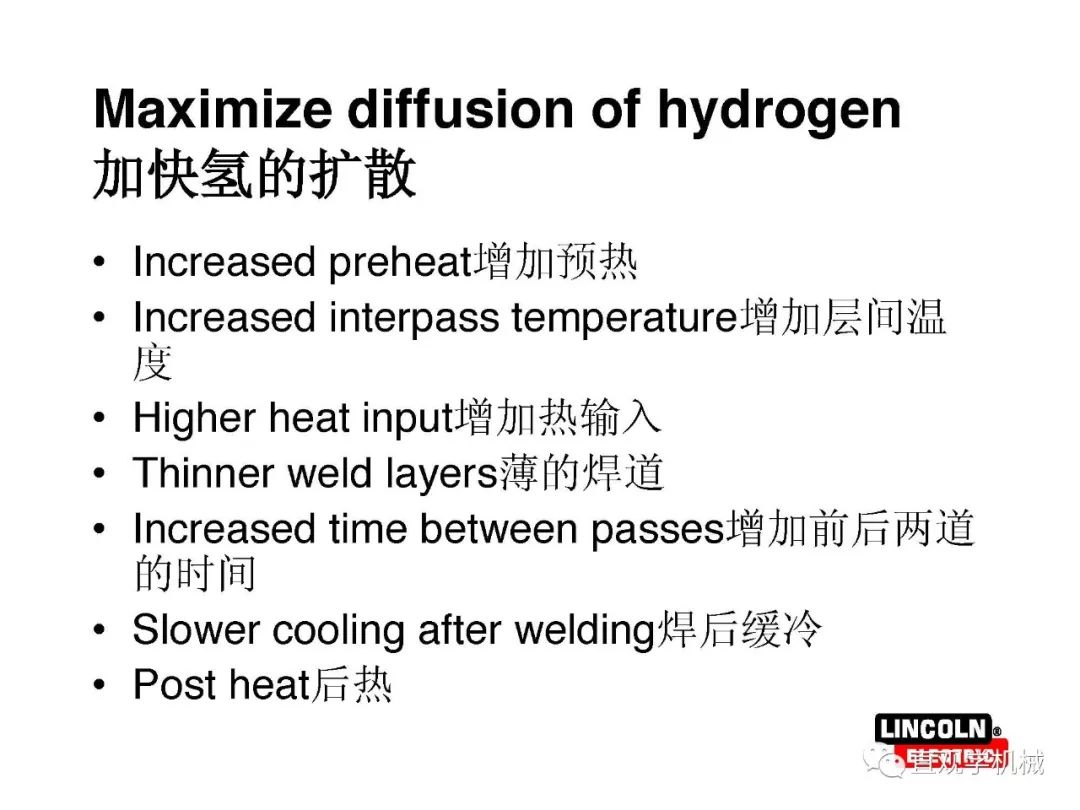

烘烤：焊条350℃×1h烘干，降低氢源。
2. 工艺优化
预热与层温：
根据碳当量CE确定预热温度（如CE＞0.45%时需预热150-200℃）。
层间温度控制在100-250℃（避免过热）。
焊接参数：
采用低热输入（如1.2kJ/mm以下）减少热影响区损伤。
脉冲MIG焊可降低热输入30%（相比传统MIG）。
3. 设计改进
接头设计：
避免十字交叉焊缝，采用T型接头替代（应力集中系数降低40%）。

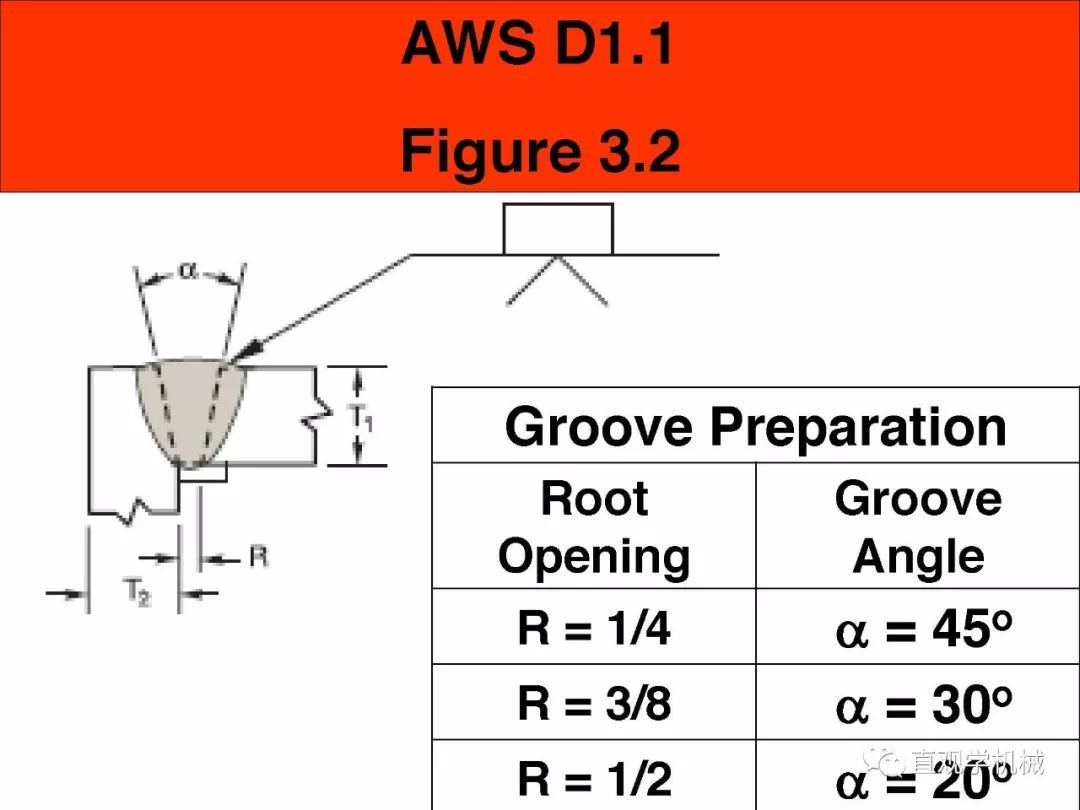

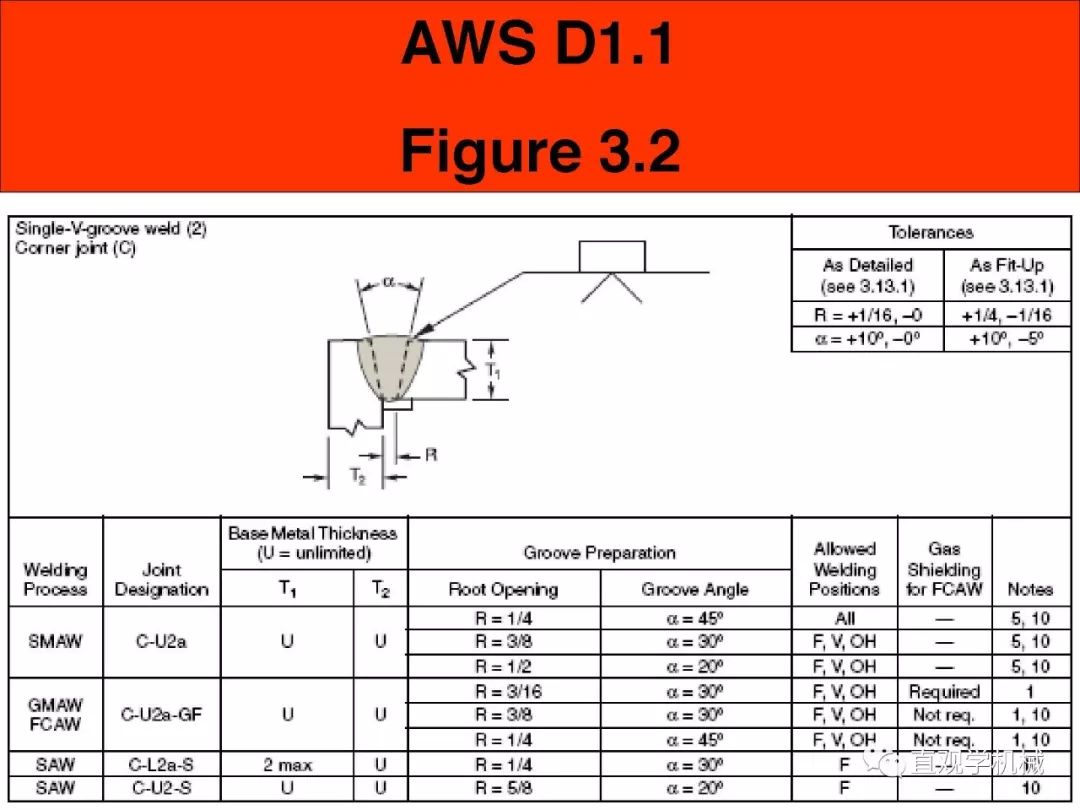

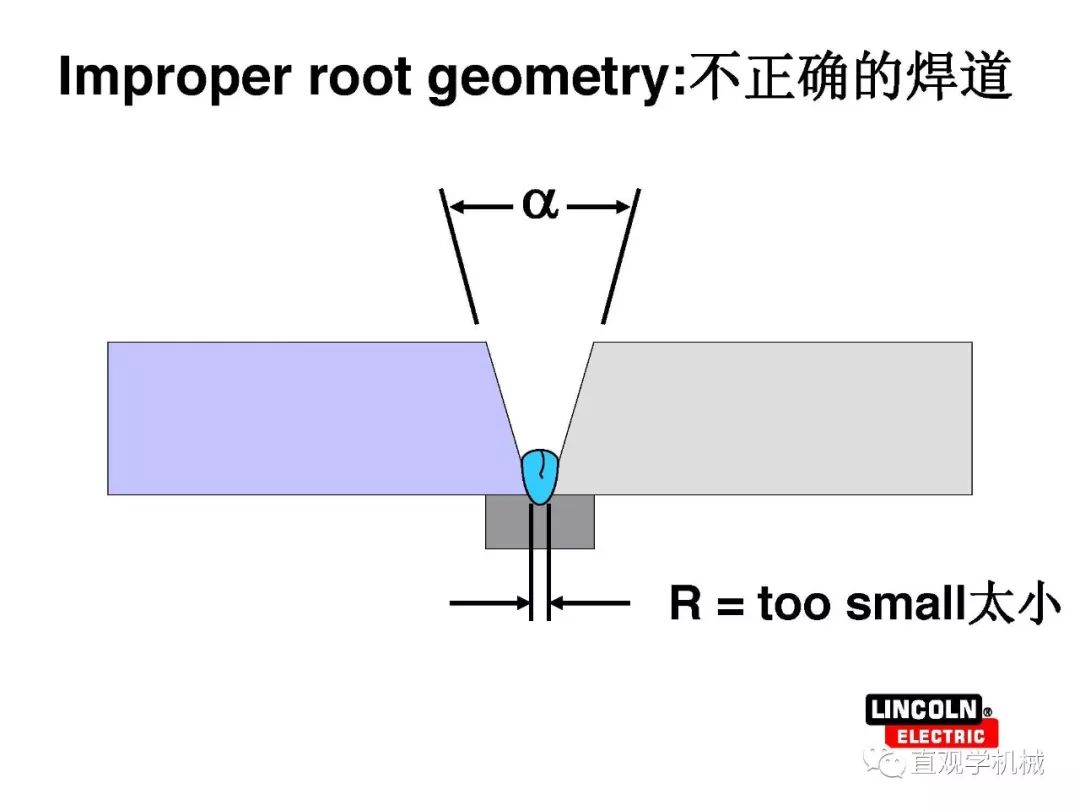

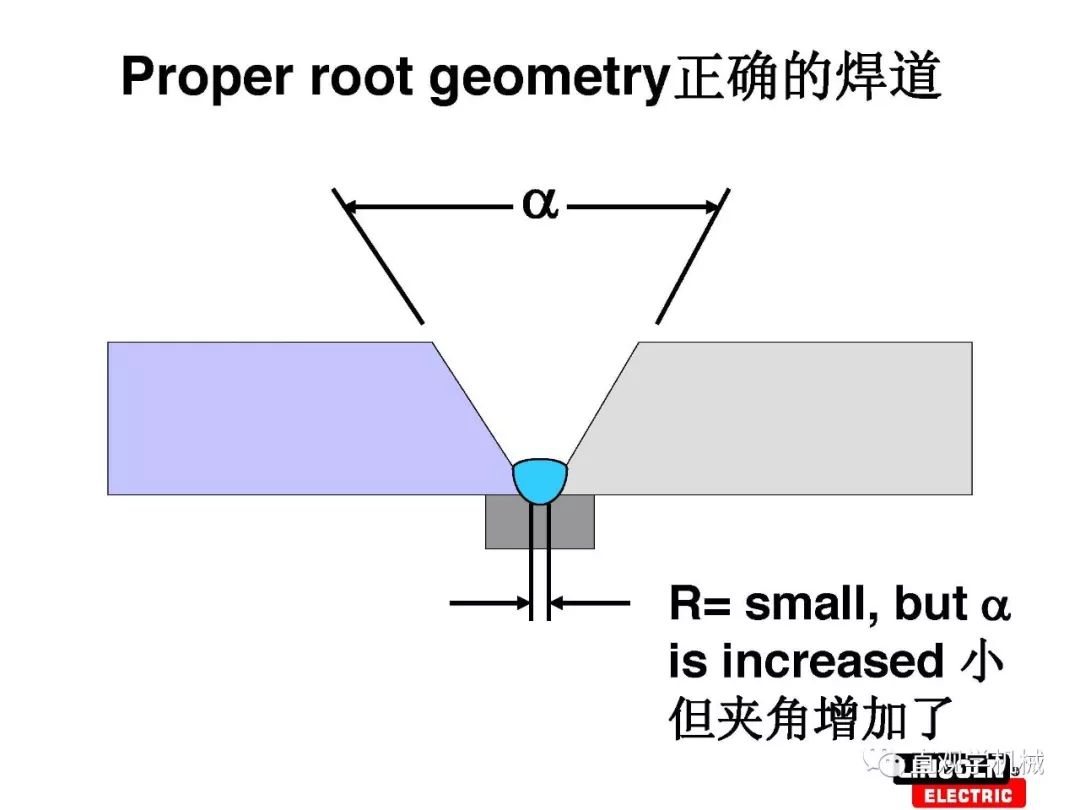

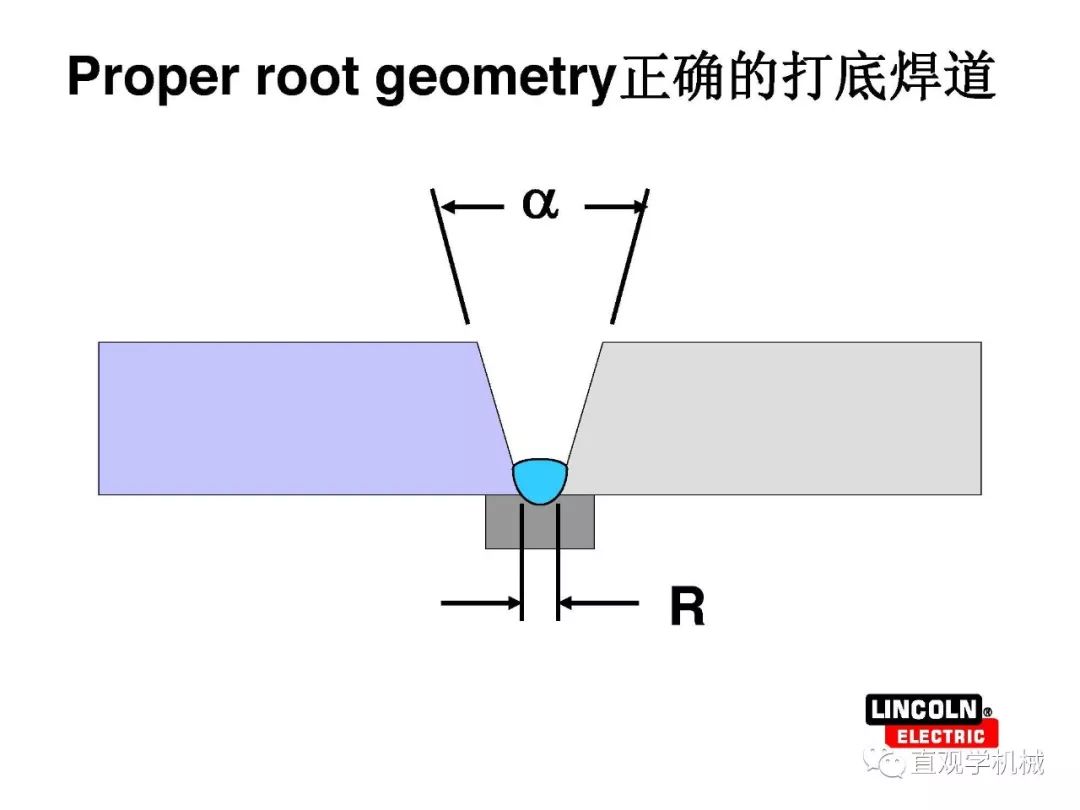

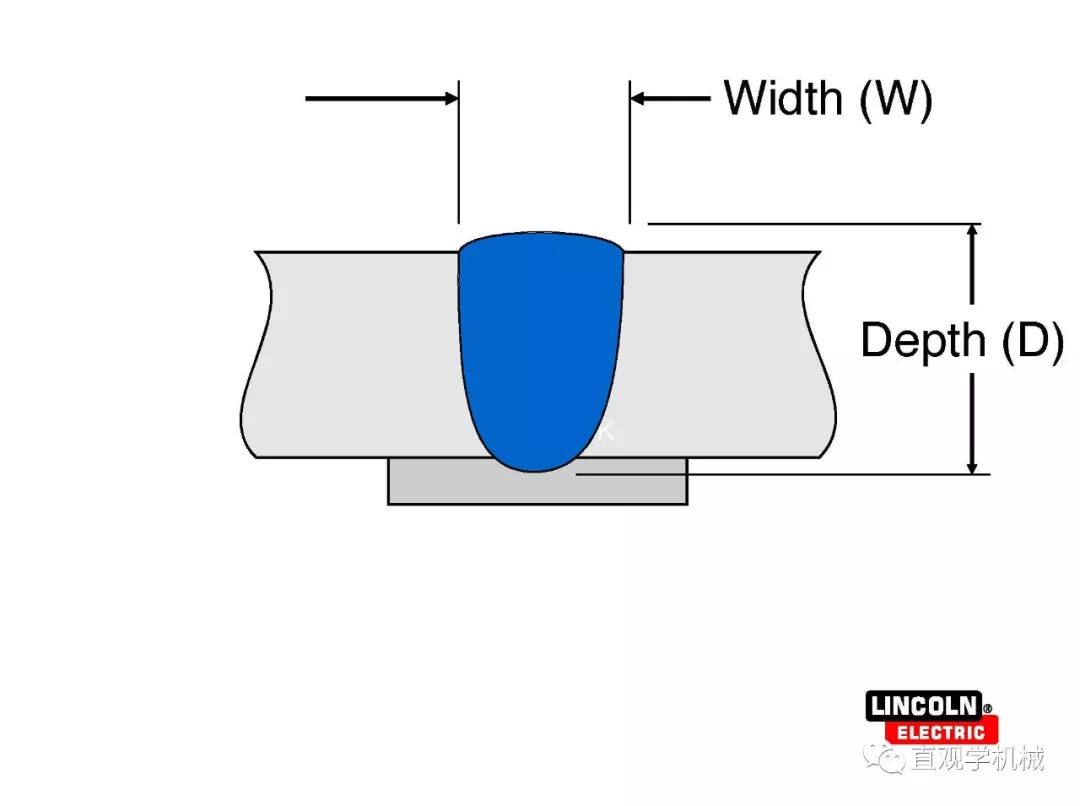

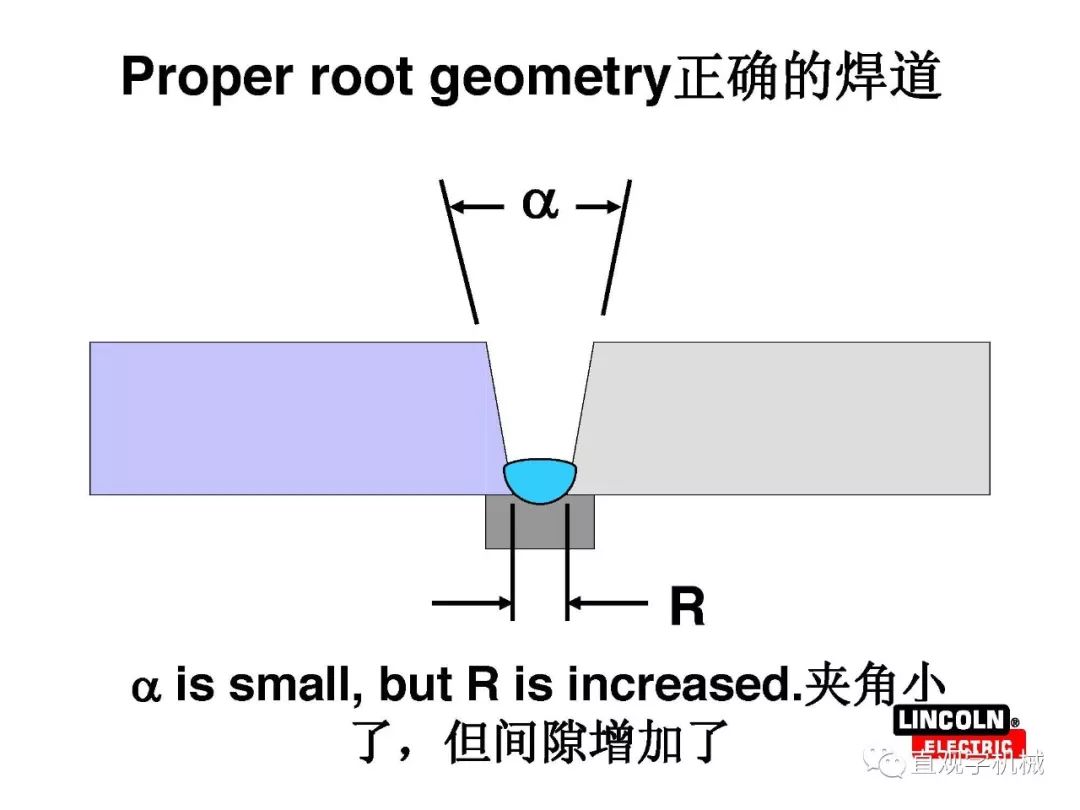

坡口角度≥60°以保证熔透。

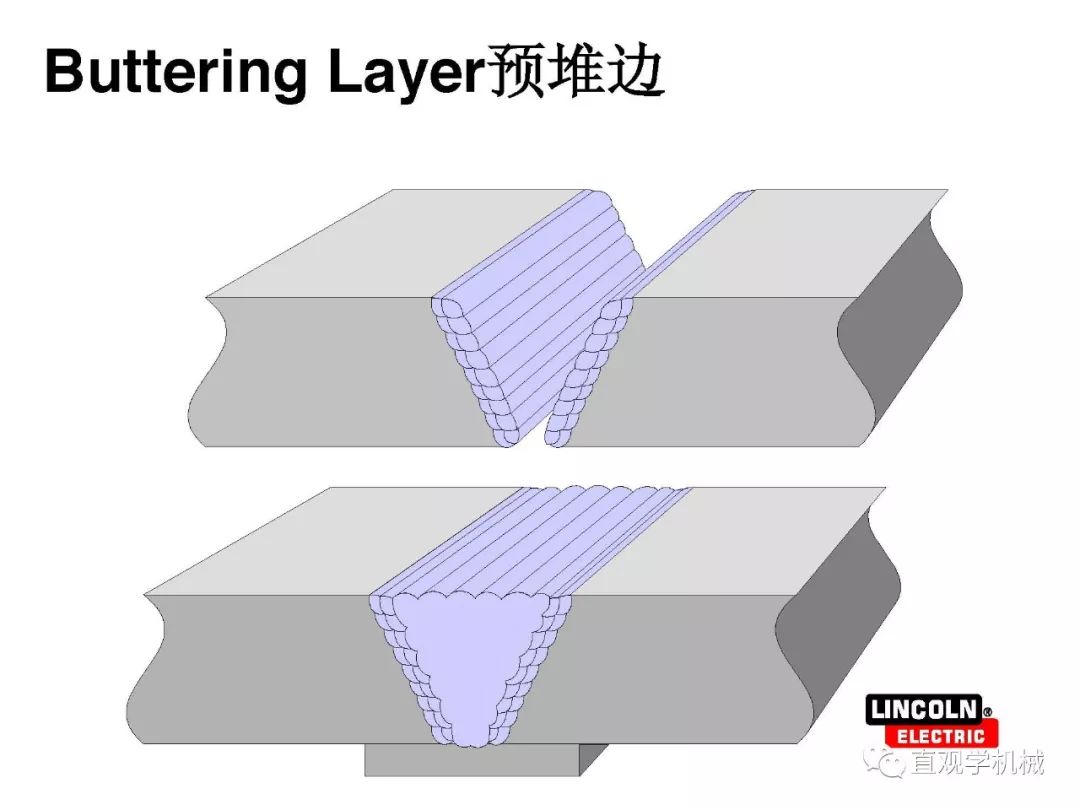

残余应力控制：
焊后热处理（PWHT）：600℃×2h退火，残余应力消除率＞80%。
锤击/超声冲击：表面引入压应力，疲劳寿命提升3-5倍。
4. 检测与监控
无损检测：
超声检测（UT）可发现＞1mm深裂纹（灵敏度比RT高10倍）。
相控阵超声（PAUT）实现3D缺陷成像。
在线监测：
红外热像仪监控温度场，偏差＞50℃时预警。
三、典型工程案例
案例1：风电塔筒焊缝开裂

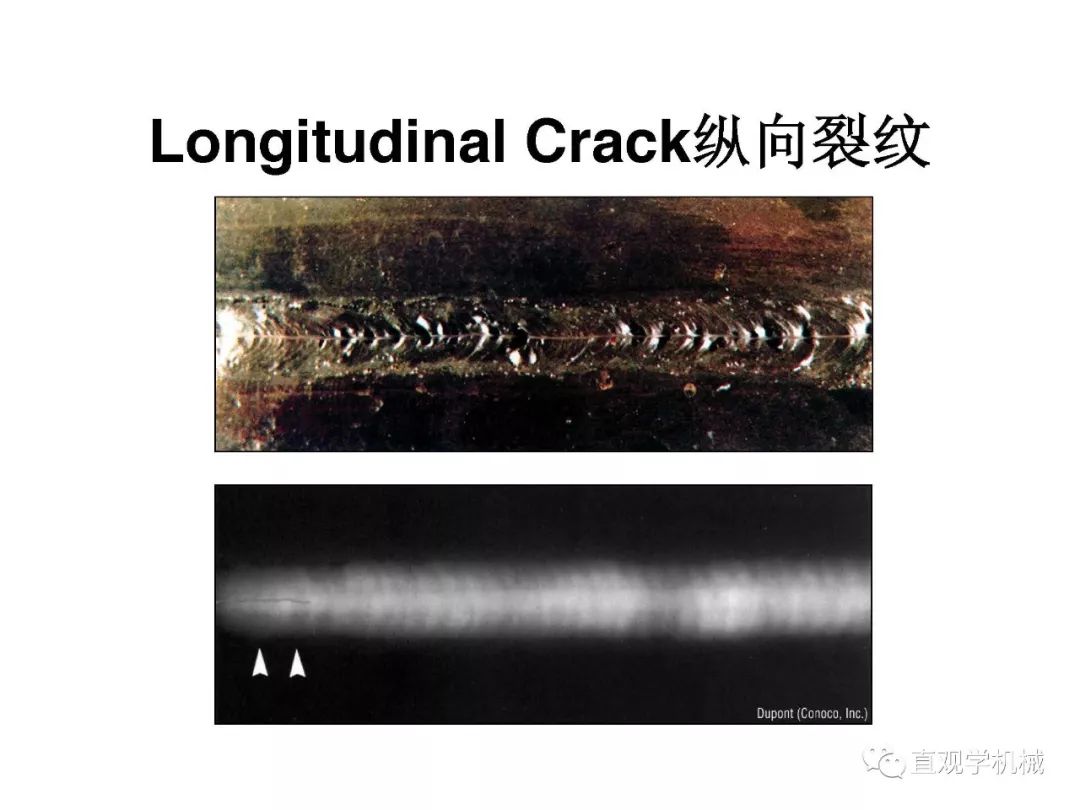

问题：Q690E钢环缝焊后出现纵向裂纹。
分析：氢致裂纹（焊剂未烘干+预热不足）。
解决：改用低氢焊丝+预热150℃，裂纹率降至0.5%。
案例2：汽车底盘铝合金焊缝疲劳开裂
问题：6061-T6接头在10^5次循环后断裂。

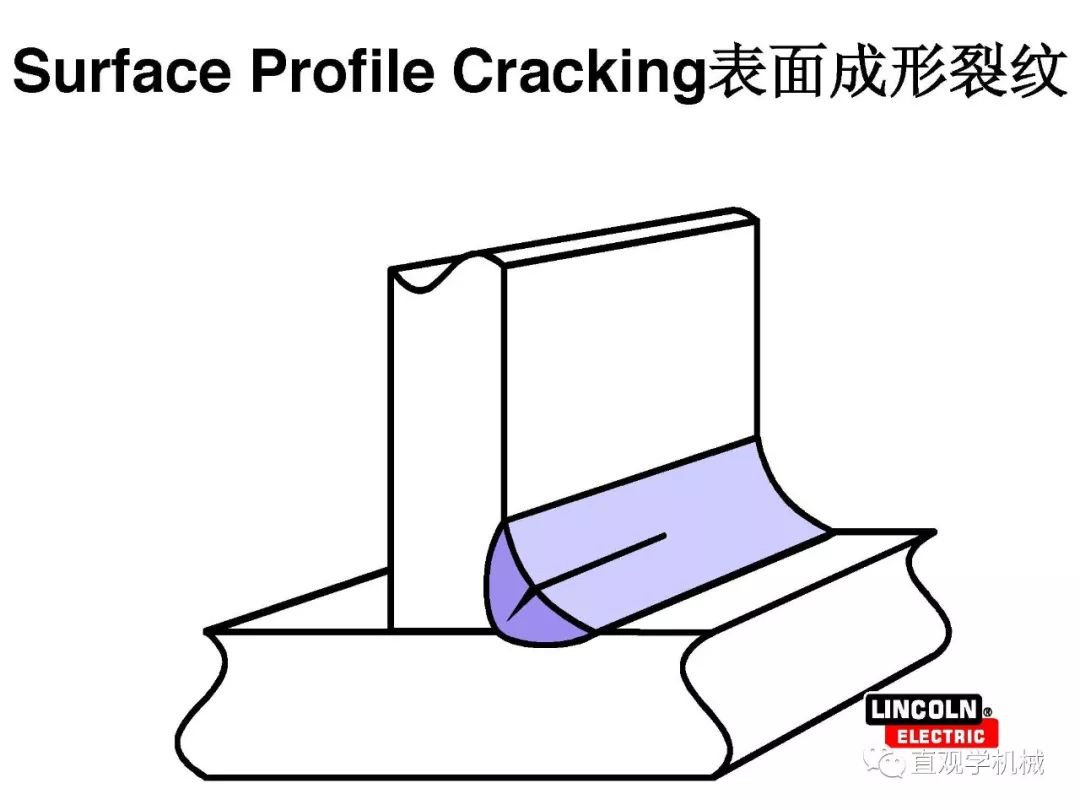

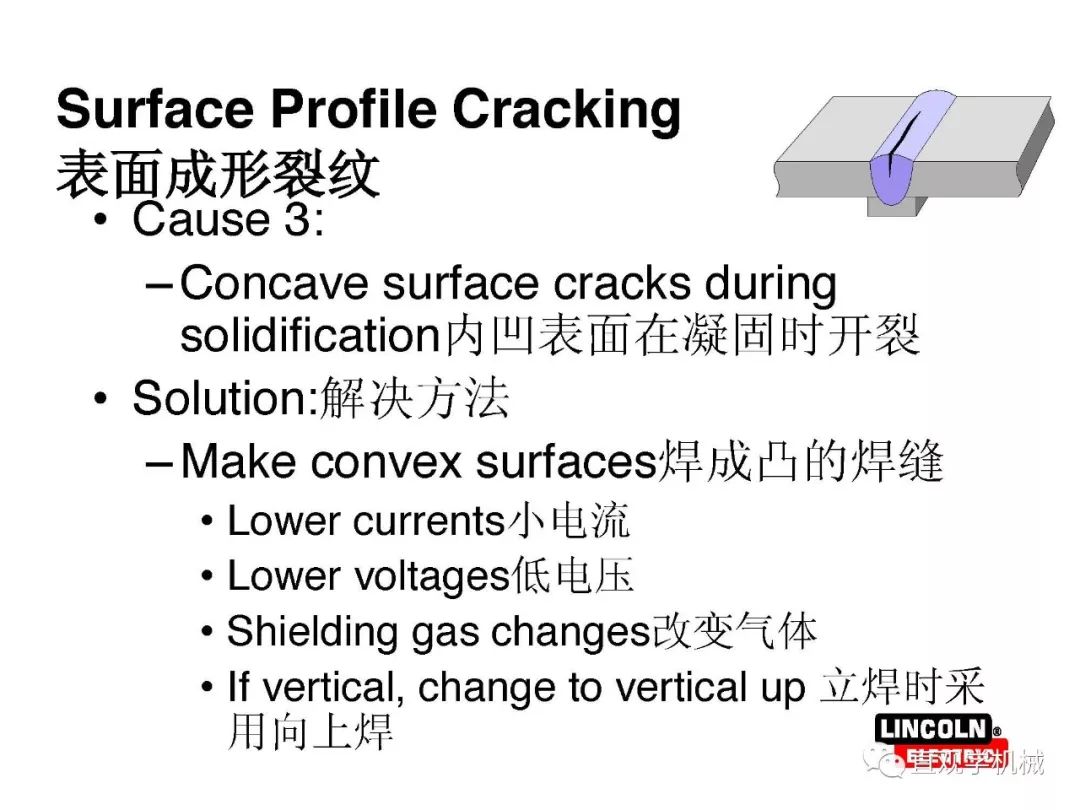

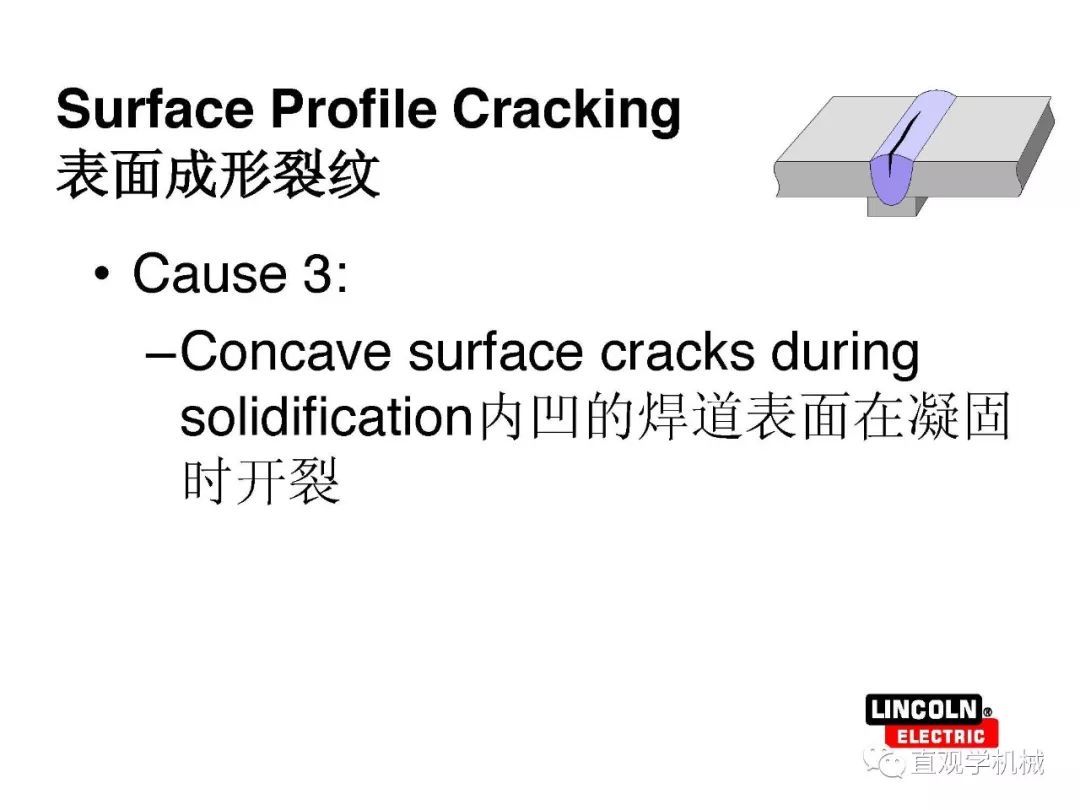

分析：焊趾应力集中（Kt=3.2）+ 残余拉应力。
解决：激光冲击强化，疲劳寿命提升至2×10^6次。
四、前沿技术
数字孪生：通过FEM+损伤模型预测裂纹萌生位置（误差＜5%）。
智能焊接：AI实时调节参数（如福尼斯AI焊机动态优化弧长）。
总结
焊缝开裂是多重因素耦合的结果，需通过“材料-工艺-设计-检测”四维防控体系解决。掌握以下关键点：
控氢：材料烘干与低氢工艺。
控应力：优化热输入与焊后处理。
控缺陷：严格无损检测标准（如ISO 5817 B级）。
通过系统分析和技术手段，可显著降低开裂风险，提升焊接结构可靠性。
