ANSA在抗凹分析中自动批量调整压头位置的方法

在覆盖件，如车门，引擎盖等外板的抗凹分析中，通常采用一个特定的压头在外板上施加载荷，我们需要将压头调整到指定面板的位置，本文介绍ANSA中的一个自动处理压头的工具：

Test / Impact Device Positioning，此工具可以批量调整压头位置，并导出模型。

本文以一个简单实例介绍一下此功能的用法：

ANSA版本为：V22.0.0

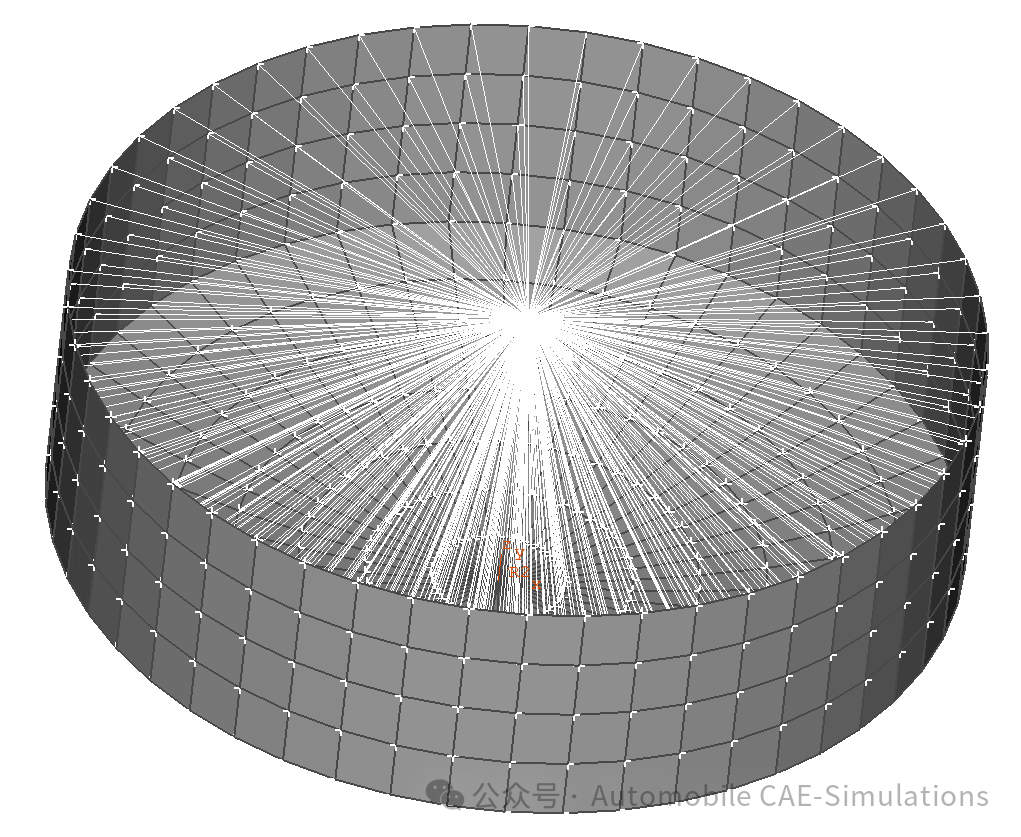

压头如下图所示：

本例子中，压头为离散刚体：

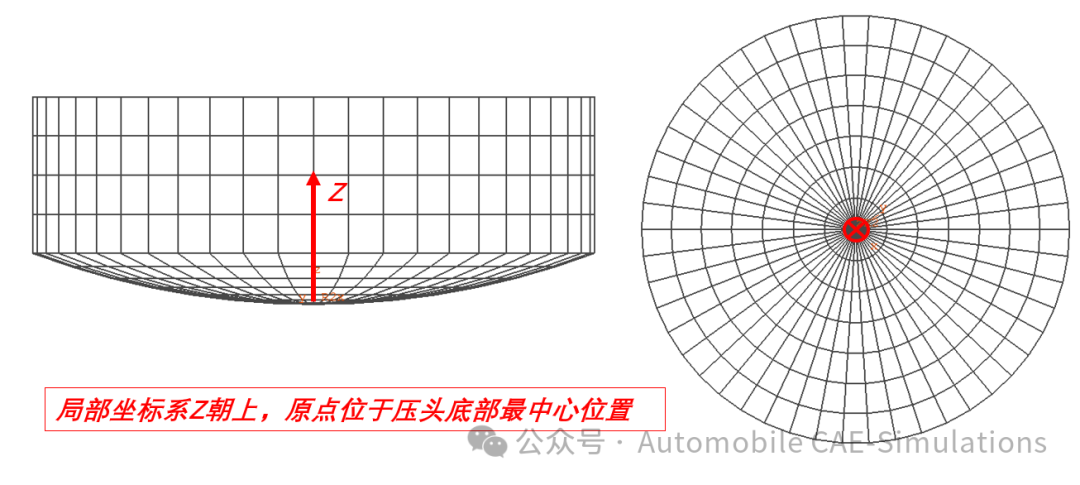

在压头的底部创建一个局部坐标系：

压头的所有节点都附上局部坐标系：

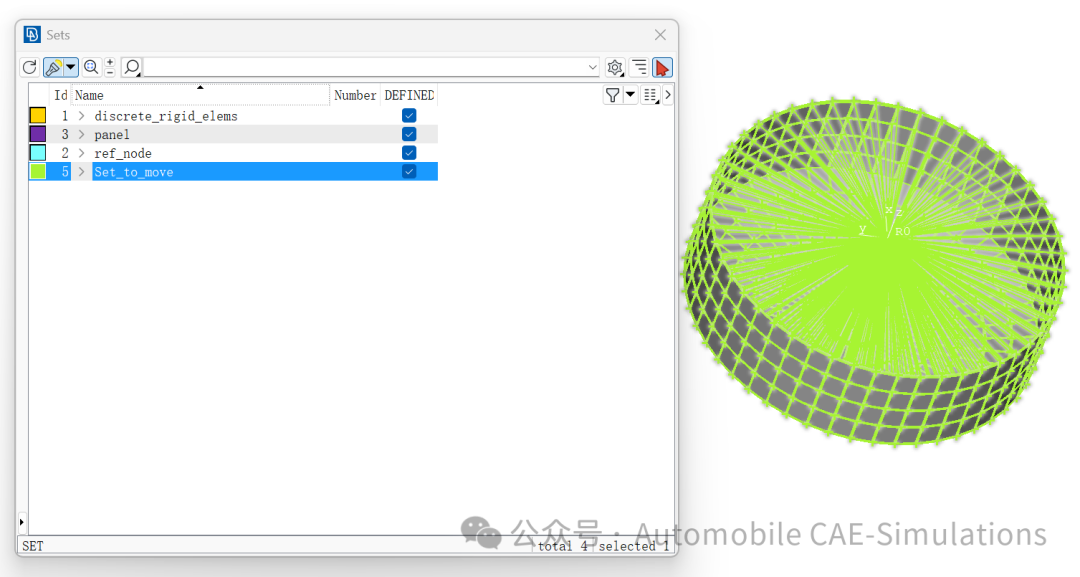

创建一个单元SET，包含所有离散刚体网格与一个刚体网格，如下所示：

面板如下图所示：

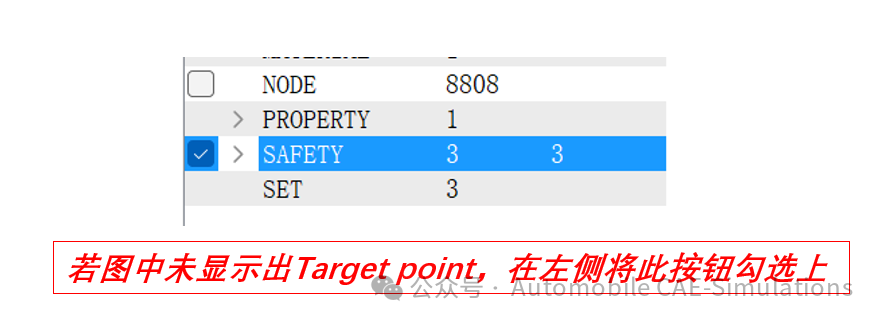

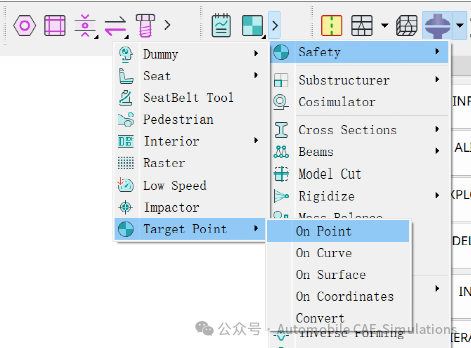

对所有需要做抗凹分析的节点创建Target point：

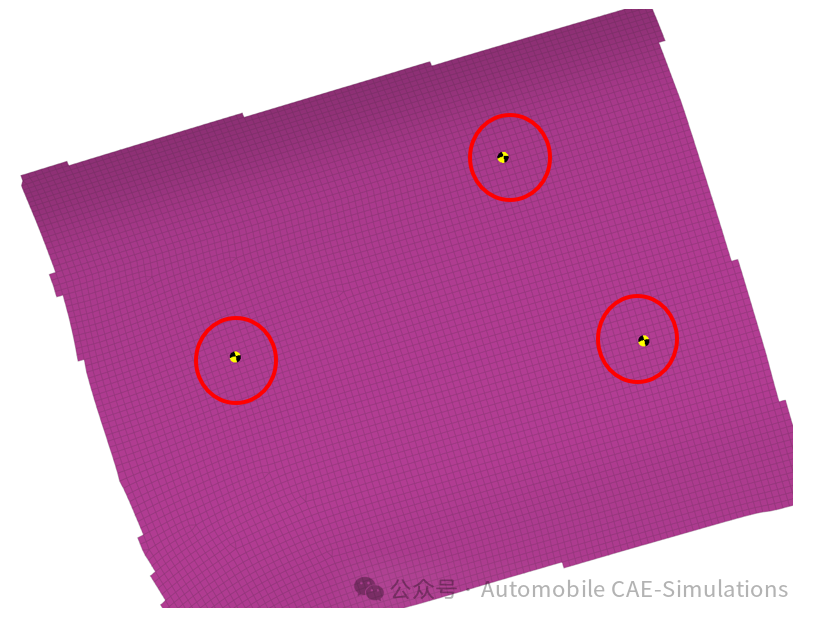

点击上图所示的On point按钮，选中需要创建Target point的节点，连续中键确认，创建出的Target points 如下图所示：

另外，面板创建一个单元SET，包含所有面板网格。

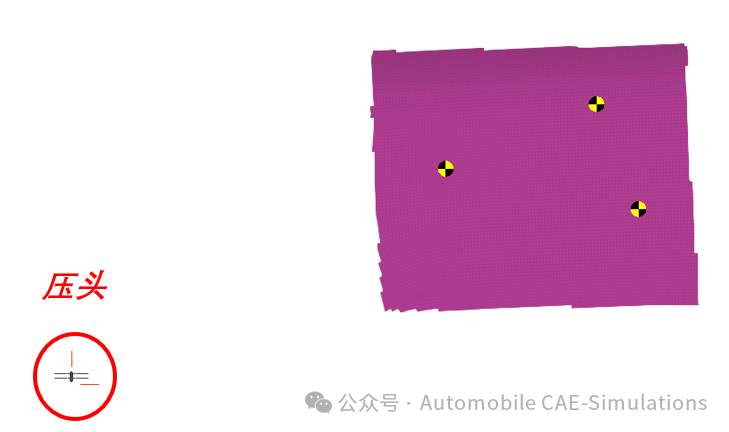

将车门与压头导入到同一个ANSA中：

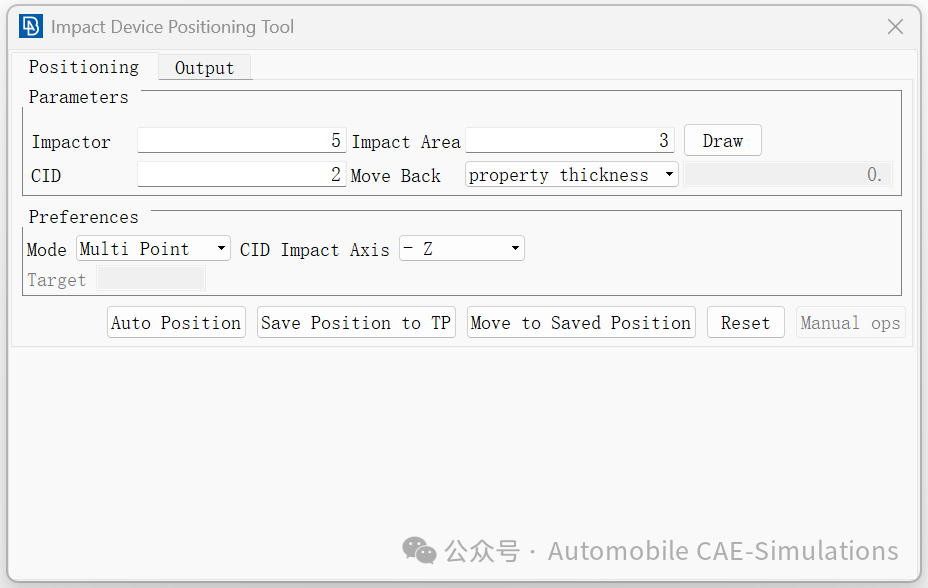

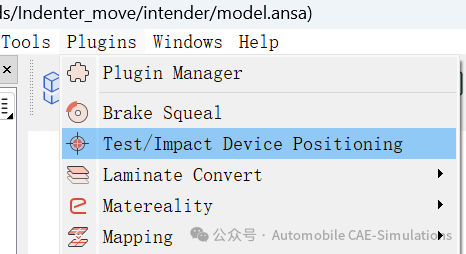

用工具调整压头位置

1)Impactor处选择压头前面创建的单元set；

2)Impact Area 选择外板创建的单元set；

3)CID选择上面压头中创建的局部坐标系；

4)Move Back可选择Property thickness，考虑板件的厚度；

5)Preferences Mode选择Multi Point，CID Impact Axis选择-Z；

6)点击Auto Position。

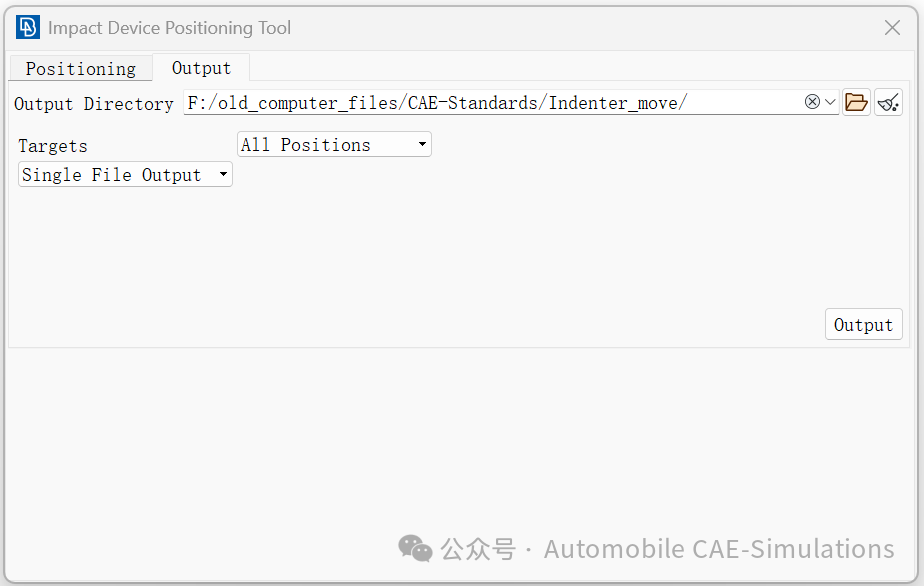

之后点击Output，输出界面：

Output Directory处选择导出的路径。

Targets处选择默认的All Positions与Single File Output；

点击右下角的Output导出文件：

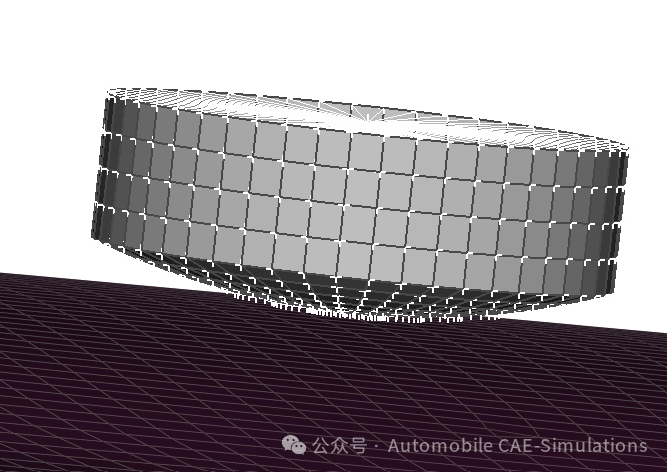

调整好压头位置的模型如下所示：
