基于PID温度控制-Fluent UDF电阻加热系统热管理设计仿真
导读：在工业生产领域，电阻加热系统被广泛应用于各类加工制造环节。研发工程师使用CFD仿真技术，能够在产品投产前通过模拟不同参数和工况，优化电阻加热系统的设计方案，避免因设计不合理导致的能源浪费、加热效率低下等问题。以金属热处理为例，利用 spaceclaim 建模简化思路对加热设备进行精准建模，结合 PID 控温逻辑 C 语言代码实现精确控温，可确保金属材料在加热过程中达到理想的金相组织，提高产品质量和生产效率。这对于食品加工行业，分区控温技术可满足不同食品对加热温度和时间的差异化需求，保障食品的口感和安全性。
本文介绍PID温度控制应用场景和原理，重点分享Fluent UDF+增量式PID的闭环控温方案，帮助工业企业产品技术创新。推荐读者订阅我在仿真秀官网原创视频教程《FLUENT UDF电阻加热系统热管理设计仿真》，我将为为用户提供VIP群答疑和行业学习资料。
一、PID温度控制的应用有哪些
在工业与科技领域，精准的温度控制是保障设备安全、提升能效、实现高质量生产的关键技术。PID算法作为经典的控制算法，因其结构简单、鲁棒性强、适用范围广，成为温度控制场景的核心解决方案。
在工业领域，烘炉的温度恒定控制基于PID算法，当传感器检测到实际温度偏离目标值时，通过PID算法动态调节加热系统占空比，实现温度精准控制。在3C行业，3D玻璃热弯机的温度动态控制主要使用PID算法，动态调节各个区域的温度，实现3D玻璃的精准成型。

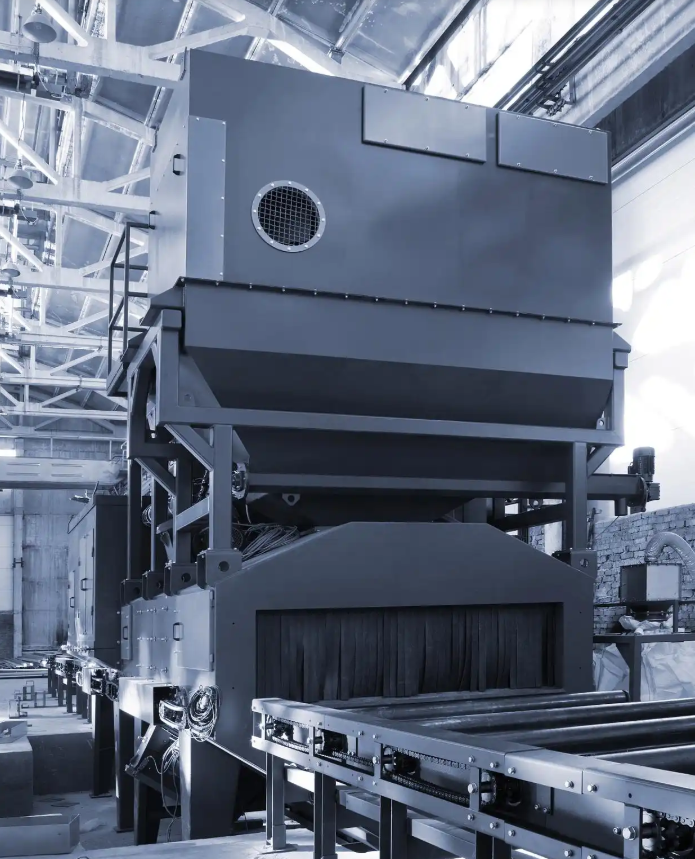

电阻加热炉-图片来自网络
在芯片行业，芯片热压机使用PID温度控制，动态调节加热棒的占空比，调节系统温度场，满足芯片封装对热场稳定性的严苛要求。在新能源领域，电动汽车在快充工况散热时，PID算法动态调节液冷泵速，降低电池峰值温度。

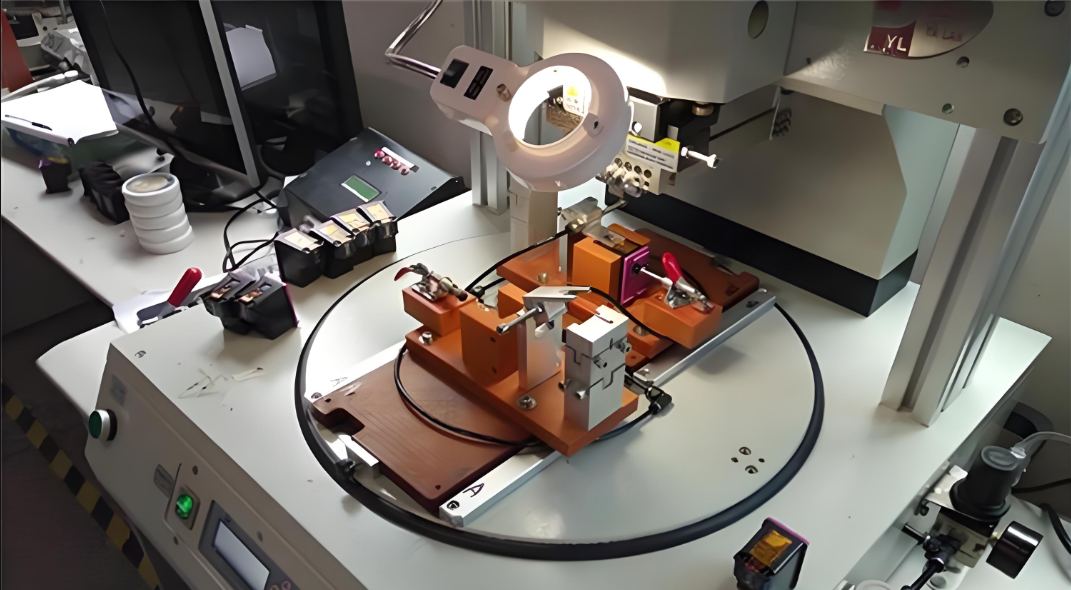

芯片热压机-图片来自网络
在智能家居等新兴领域，电阻加热系统同样有广阔的应用前景。智能家居中的加热设备可借助课程中的控温技术实现精准控温，提升用户体验；新能源汽车的电池加热系统，通过仿真设计优化加热方案，能有效保障电池在低温环境下的性能和使用寿命。
在科研实验方面，科研人员可以通过仿真模拟，探索不同加热方式和控温策略对实验结果的影响，提前预判实验过程中可能出现的问题，从而优化实验方案。比如在材料科学研究中，分析单区加热棒和双区加热棒对温度场设计的影响，有助于研究材料在不同温度环境下的性能变化，为新材料的研发提供有力支持。
二、增量式PID算法的原理
增量式PID（Incremental PID）是PID控制算法的一种改进形式，其核心思想是计算控制量的增量（即两次控制输出之间的变化量），而非直接计算控制量的绝对值。相较于传统的位置式PID，增量式PID具有计算量小、抗积分饱和、易于实现等优势，尤其适用于执行机构需要增量控制的场景（如步进电机、阀门开度调节等）。
增量式PID公式：计算相邻两次控制量的差值 ( Delta u(k) = u(k) - u(k-1) )，展开后得到： [Delta u(k) = K_p [e(k) - e(k-1)] + K_i e(k) + K_d [e(k) - 2e(k-1) + e(k-2)]] ，实际控制输出为： ( u(k) = u(k-1) + Delta u(k) )。
增量式PID核心特点：
（1）无积分累加：仅依赖最近三次误差值（( e(k), e(k-1), e(k-2) )），避免历史误差的累积，减少积分饱和风险。
（2）抗干扰性：输出为增量，对突发干扰（如传感器噪声）的敏感性较低。
（3）执行兼容性：直接输出增量，天然适配需要步进式调节的执行机构（如步进电机、PWM控制）。
三、Fluent UDF+增量式PID的闭环控温方案
据我所知，市面上的热流体仿真软件（如Fluent、Starccm+等）普遍存在以下问题： 首先，缺乏闭环控制能力：仅能模拟固定热源或简单边界条件，无法实现动态PID温度控制逻辑的实时交互验证。 其次，设计与控制脱节：工程师需在仿真软件和编程工具（如MATLAB）之间手动切换，难以直接通过仿真优化PID参数对温度场分布的影响。 最后，增量式PID实现门槛高：常规方法依赖外部控制器硬件或复杂联合仿真接口，无法在流体仿真内核中直接嵌入高效低延迟的增量式算法。
我建议使用Fluent UDF+增量式PID的闭环控温方案，强烈推荐我的视频课程《FLUENT UDF电阻加热系统热管理设计仿真》，具体操作如下：
1、基于Fluent UDF的嵌入式开发
（1）通过用户自定义函数（UDF）直接在Fluent求解器中实现增量式PID控制逻辑，实时读取仿真温度场数据并动态调整加热功率。
（2）支持毫秒级控制周期，突破传统“离线仿真→PID调参→再仿真”的低效循环。
2、温度场设计与控参一体化
（1）在仿真阶段即可验证PID参数对温度均匀性、响应速度的影响，直接指导加热器布局与热管理策略优化（如避免局部过热/欠温）。
（2）代码级开源与复用：提供完整的增量式PID-UDF代码模板（C语言），适配多区域加热、变工况扰动等复杂场景，代码兼容Fluent 2021R1及以上版本。
3、从仿真建模到嵌入式PID开发全流程
热管理系统仿真设计进阶课《FLUENT UDF电阻加热系统热管理仿真设计4讲》，围绕电阻加热系统，为热管理从业人员提供设计优化方法；助高校师生夯实理论、开展科研；帮学习型工程师掌握 spaceclaim 建模、PID 控温代码实现及分区控温分析，欢迎扫码试看。
可回放，开发票，奖学金，加餐
讲师提供vip交流群/答疑/相关学习资料
加入VIP群，一起梳理电阻加热系统热管理仿真知识体系和学习路线，为学员提供内推高薪就业、奖学金，答疑解惑和加餐等服务。
与作者或仿真秀开展技术咨询
（1）课程主要内容
第1讲：热管理仿真建模
Fluent Meshing高效建模：包括数模处理、网格划分、模型设置·
第2讲：增量式PID理论讲解
第3讲：增量式PID控制程序的代码实现：
单区域PID控制逻辑电阻加热系统讲解
多区域PID控制逻辑电阻加热系统讲解
第4讲：工业案例实战

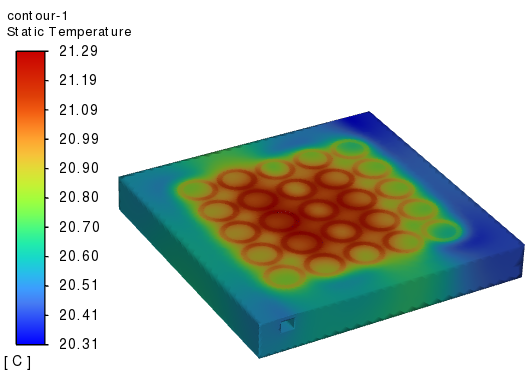

多区域电阻加热板控温设计：在Fluent中通过UDF实现分布式增量式PID控制，独立调节5个加热区功率。
（2）用户得到
掌握Fluent UDF开发增量式PID控温系统的能力，可直接应用于工业加热设备研发。
获得温度场与PID参数协同设计方法论，缩短产品开发周期50%以上。
提供标准代码框架与调试工具包，支持快速迁移至其他热管理场景（如液冷系统）。
