NFX|后处理-输出自定义坐标系位移

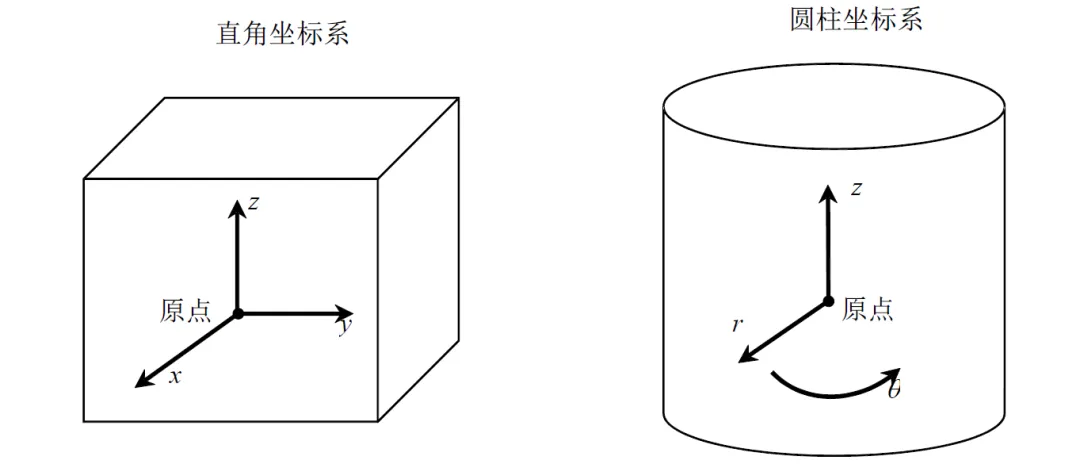

midas NFX支持的坐标系

直角坐标系

圆柱坐标系

直角坐标系

Rectangular coordinate system或Cartesian

是数学上平面或空间中表现任意点的方式.一般多用于2维或3维坐标系。又称笛卡尔坐标系，如上图，直角坐标系是以3个轴（x，y，z）的坐标来表示

圆柱坐标系

Poar或Cylindrical coordinate system

是一种3维坐标系统，它是二维极坐标系往 z-轴的延伸，添加的第三个坐标专门用来表示 P 点离 xy-平面的高低。径向距离、方位角、高度，分别标记为ρ，θ，z。

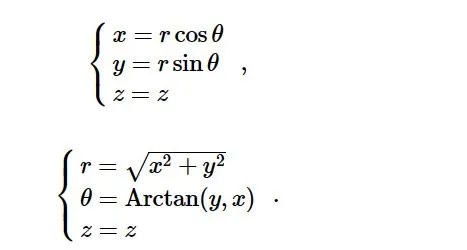

坐标系变化

节点的运动方向在圆柱坐标系下的自由度如下

► DOF 1 = 沿半径r方向的平动自由度

► DOF 2 = 沿切线方向θ方向的平动自由度

► DOF 3 = 沿竖向坐标z方向的平动自由度

► DOF 4 = 绕半径r方向的平动自由度

► DOF 5 = 绕切线θ方向的旋转自由度

► DOF 6 = 绕z轴的旋转自由度

    正确模拟和准确分析需要使用适当的坐标系，例如节点位移方向的坐标系、各向异性材料的方向坐标系、分析结果的坐标系等。

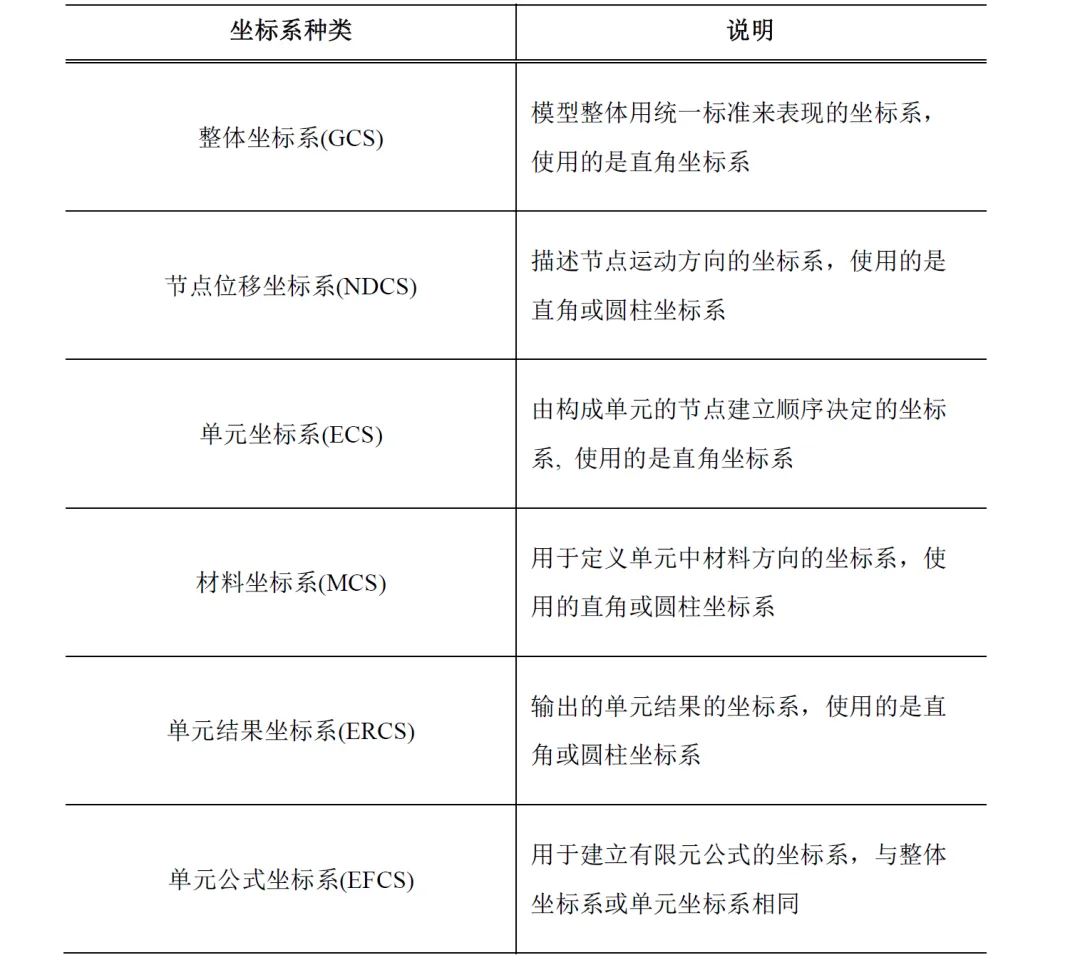

midas NFX中使用的坐标系

    单元公式坐标系是求解器内部使用的坐标系，与midas NFX的操作无关

    在热传递分析中节点的自由度为温度，所以节点位移坐标系与分析无关，但是材料坐标系和单元结果坐标系对分析与结果的显示是有影响的。

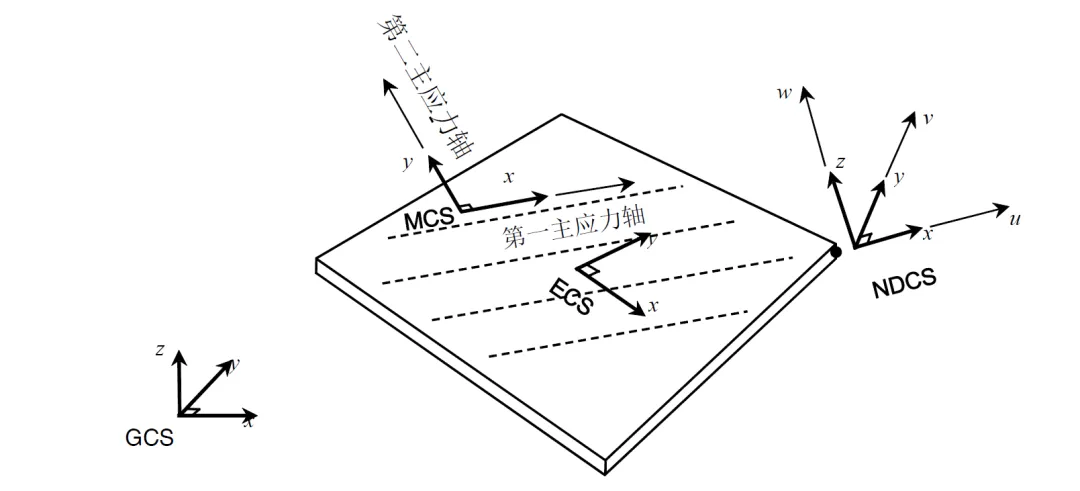

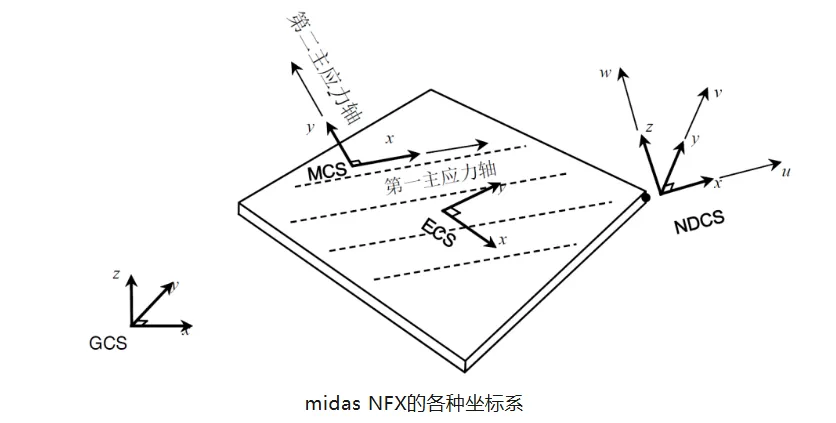

midas NFX的各种坐标系

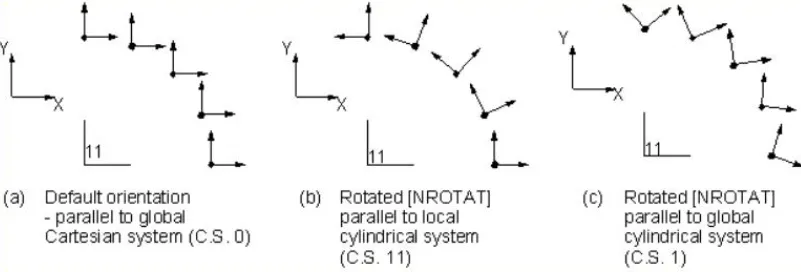

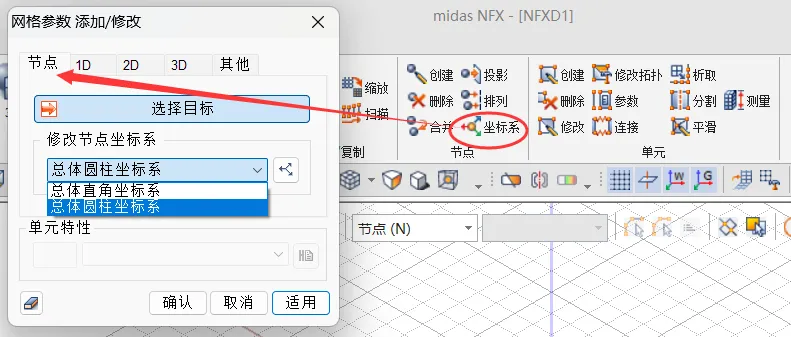

   有限元模型由节点和单元组成，每个节点都有自己的坐标系。节点坐标系用于定义节点自由度的方向。缺省时，节点坐标系与全局直角坐标系平行，与定义的活动坐标系无关。有时，需要旋转模型中某些节点的节点坐标系，用于有坡度的滑动支撑或施加径向位移。

节点位移坐标系(NDCS)

描述节点运动方向的坐标系，使用的是直角或圆柱坐标系

那么在什么情况下需要用到节点坐标系呢？

1：斜弯结构或有倾角的力，斜弯桥要得到支反力，需要定义节点局部坐标轴

2.节点默认为直角坐标系下，对于圆柱坐标系，可以约束圆柱面的径向、轴向以及切向的任意一个、两个或三个方向

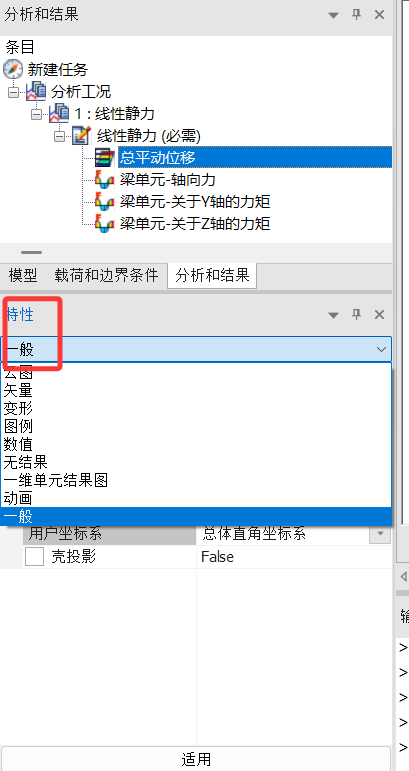

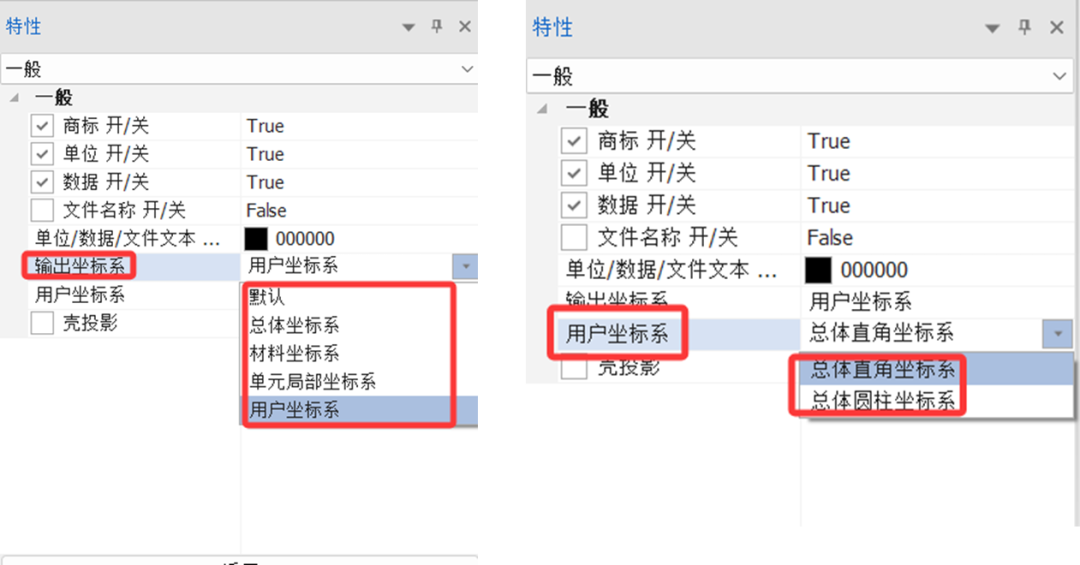

坐标系结果输出查看
