1. 什么是振动？

振动是物体围绕平衡位置的周期性运动，广泛存在于自然界和工程中。例如：琴弦振动：弹奏时琴弦往复摆动产生声音。桥梁振动：车辆经过时桥面轻微晃动。手机振动：马达驱动手机产生触觉反馈。振动的关键参数有：频率（Frequency）：每秒振动的次数（单位：Hz）。振幅（Amplitude）：振动的大小（如秋千摆动的最大高度）。相位（Phase）：振动的时间位置（如两个摆球是否同步）。固有频率（Natural Frequency）是物体在无外力、无阻尼时自由振动的频率，由质量分布和刚度分布决定。（以弹簧-质量系统为例）：

  k：弹簧刚度（N/m）

  m：质量（kg）

那么为什么固有频率重要呢这是因为当外力频率接近固有频率时，振幅急剧增大。例如1940年美国塔科马海峡大桥因风振频率匹配固有频率而倒塌。歌手用声音震碎玻璃杯（声音频率≈杯子固有频率）。那么我们如何改变固有频率呢，第一点增加质量这样会使频率降低（如秋千上坐更多人时摆动变慢）。第二点是提高刚度：频率升高（如绷紧的琴弦音调更高）

2.什么是模态？（Mode）：振动的“固定模式”1. 什么是振动？

模态是物体振动时的固定套路，包含固有频率和振型（怎么振动，形状如何）两部分，拿跳绳举例，固有频率就是你每秒甩动绳子的次数。振型就是绳子甩动时的形状（比如中间拱起一个波浪，或者两个波浪）。想象绳子甩动时的不同形状，每种形状对应一种模态。

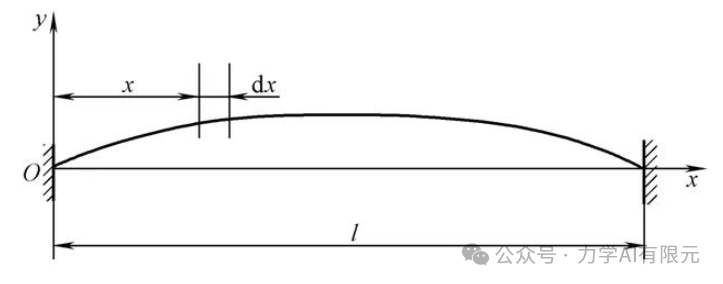

振型描述了物体在某一固有频率下各点的相对位移。以简支梁为例，其振型函数为：

从数学视角来看模态就是运动方程的解：

以欧拉-伯努利梁为例，自由振动方程为：

假设解为空间函数和时间函数的乘积：

代入方程后，得到：

求解该方程并结合边界条件，得到固有频率 和振型

不同模态的振型是满足正交条件

也就是各模态的能量（动能和势能）相互独立。这个特性十分中更要因为他可以使将复杂系统分解为多个单自由度系统。并且物体的真实振动响应可以描述为各模态响应的线性组合。在工程中的模态分析可以避免共振，并且指导结构改进（如加强节点位置），还可以模用于减振设计。例如发动机支架设计需避开曲轴振动频率，飞机机翼颤振分析（模态频率与气流耦合）等。在声学方面音箱设计优化模态以减少杂音。

3 .怎么看到模态？

步骤：

1. 用激振器或力锤施加激励。

2. 用传感器测量响应。

3. 通过频响函数识别模态参数。

4.总结与学习建议

• 模态是物体自由振动的固有特性，包含频率和振型。

• 模态分析是结构动力学的基础，广泛应用于工程领域。

• 假设模态法通过近似振型简化计算，是理论分析与工程实践的重要桥梁。

学习建议

1. 动手实践：

• 用MATLAB或Python编写梁的模态分析程序。

• 使用ANSYS或COMSOL进行有限元模态仿真。
