瞬态热传导方程-时域有限元

5小时前浏览3

简述

热学中,稳态方程仅表示热传导的最终状态,而实际问题中,分析热传导的过程也是非常重要的,这就涉及瞬态热传导方程,也就是控制方程中加入时间的变量。

本文以二维矩形平板为例,实现时域有限元方法的瞬态热传导。

1.控制方程

考虑一个尺寸为 Lx×Ly的矩形平板,初始温度 T0。左侧边界施加恒定温度 T h,右侧边界对流换热(环境温度 Tinf,换热系数 h),上、下边界绝热。材料参数:导热系数k、密度ρ、比热容c。

二维瞬态热传导方程:

边界条件:

2.有限元公式推导

推导过程与传统有限元大同小异,首先乘以试探函数,并在求解域积分,然后通过分部积分,整理得到:

矩形模型左侧为第一类边界条件,上下边界为绝热边界不处理,右侧边界项代入对流条件:

使用矩形单元进行网格划分,形函数表示为N(x,y),对温度离散,得到,可以发现温度T离散后保留的时间变量,仅对空间进行离散:

带入到有限元弱形式中,得到:

进一步化简:

空间上的离散过程与传统有限元一直,然后才是对时间上离散:

取theta=0.5,得到:

时间离散满足稳定性条件,即时间步长dt迭代过程中,时间步长导致的系统误差是收敛的,稳定性条件为:

以第一次迭代为说明,其初始条件的加载:

已知T0状态为初始状态,即整个区域为恒定温度T0,只在左端边界突然给定Th的值。此时,由此可以求解得到右端项,进而求解得到T1时刻的温度场。然后以T1为右端项输入值,计算得到T2,以此类推...直到整个区域温度再次达到稳态状态。

3.基函数推导

对于矩形单元而言,这里使用标准单元,将实际单元通过雅可比矩阵映射到标准单元的方法。

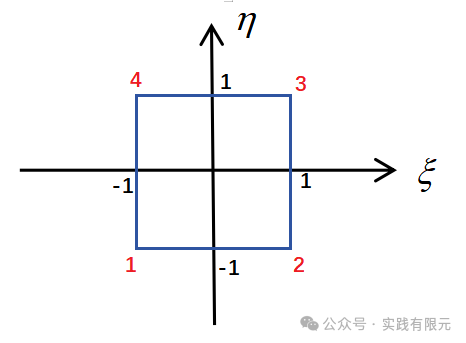

已知标准单元的基函数:



标准参考单元与实际单元之间存在等参变换关系:

对上述x,y在标准坐标系下进行偏导数处理,可以得到雅可比矩阵:

继续推导,可以得到形函数的导数在实际坐标系与参考坐标系的关系:

因此,有限元积分公式可以进一步写成:

如此,将实际单元的积分转化到参考单元的积分,进而可以使用高斯积分,求解每个单元的单元系数矩阵。

系数矩阵组装与经典有限元组装流程已知,这里不再过多介绍,具体可参考之前文章。

4.结果展示

物理模型参数如下:











% 参数定义Lx = 1.0; Ly = 1.0;       % 区域尺寸nx = 20; ny = 20;         % 单元数量k = 1000;                 % 导热系数rho = 7800;               % 材料密度c = 450;                  % 比热容h = 100;                  % 对流系数T_inf = 25;               % 常温工况Th = 100;                 % 左侧加热温度T0 = 20;                  % 初始温度

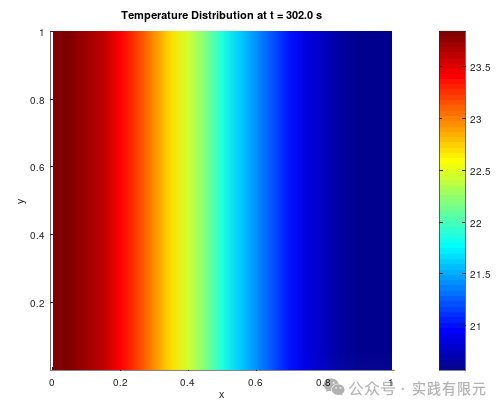

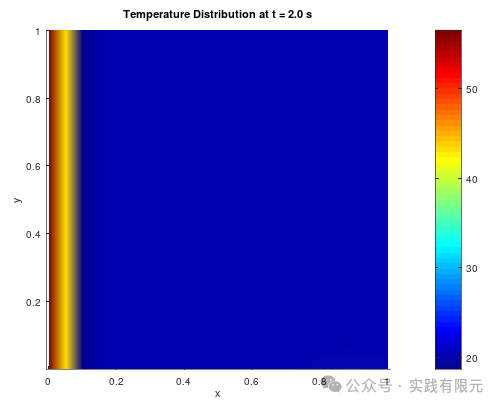

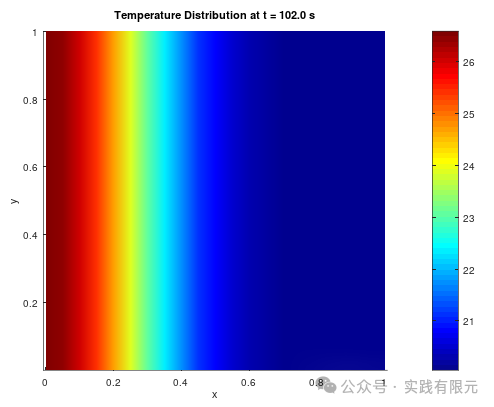

时间迭代步长2秒,求解总时长510秒,绘制期间时间迭代过程中部分时间的温度变换规律如下:


下面是时间迭代过程中,左端某个点与右端某个点的温度随时间的曲线如图:



最后

相比于传统的没有时间项的有限元求解,时域的有限元求解需要在每次时间迭代过程中多次求解方程组,其右端项是通过上一次迭代解更新得到的新的右端项。

本质上,在方程组装中,空间域还是基于泊松方程,时间域对时间进行差分离散,从而得到与时间迭代相关的系数矩阵方程。


来源:实践有限元
