深度解析英飞凌MOS管：SPICE模型拆解以及对EMC仿真的影响

大家好,我是CST电磁兼容性仿真。这是我的第89篇原创文章。为避免错过干货知识,欢迎关注公 众号，共同学习，共同进步！

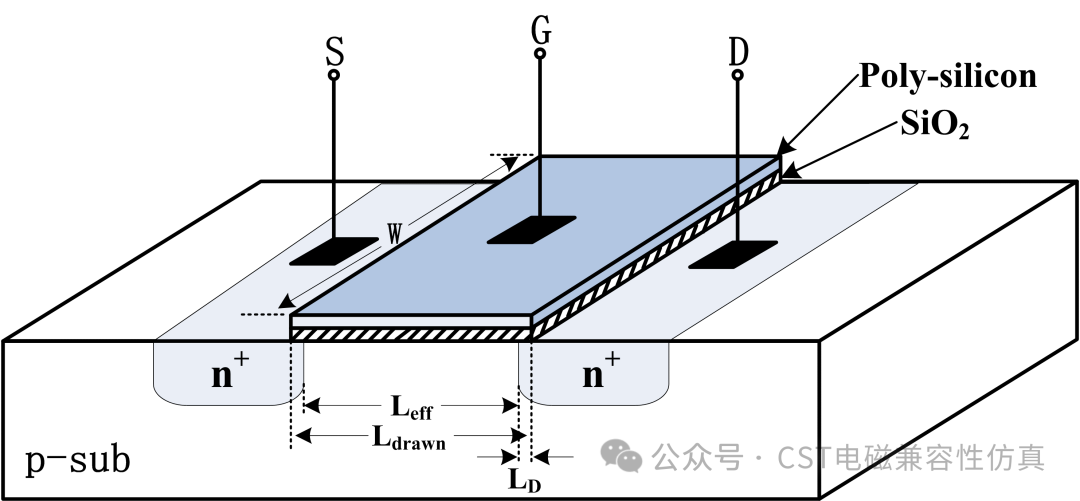

引言

在做EMC仿真的时候，大多情况需要通过场路结合去仿真，要场路结合就必不可少的需要搭建电路模型，所以也就必不可少的需要用到电子元器件的spice模型，众所周知，EMC问题是由开关电子元器件的高频开关产生的du/dt和di/dt造成的，所以准确的元器件spice模型，以及清楚spice模型的等效电路，架构，寄生参数等是必不可少的。这些因子对我们分析EMC问题和精准emc仿真是非常关键的。本文以英飞凌的MOS管官网spice模型为例。实例讲解SPICE模型拆解，spice模型的语句，等效电路以及对EMC仿真的影响。希望这篇文章可以帮助到大家做EMC仿真。

一, 实例MOS管参数介绍

英飞凌IAUT300N08S5N012是一款面向高可靠性、高功率密度场景的汽车级（Automotive）N沟道功率MOSFET，凭借其卓越的电气性能与封装设计，广泛应用于电动汽车、工业电源及储能系统等关键领域。该器件采用TO-247 Plus封装，具备80V漏源击穿电压（VDS）和300A连续导通电流（ID）能力，在25°C条件下导通电阻（RDS(on)）低至0.66mΩ（VGS=10V），大幅降低导通损耗，尤其适合高电流场景如车载充电机（OBC）的DC-DC转换级或电机驱动逆变器。其核心技术依托英飞凌专利的TrenchStop™沟槽栅结构，通过优化载流子迁移路径，在降低导通电阻的同时兼顾快速开关特性，总栅极电荷（Qg）为220nC，米勒电荷（Qgd）65nC，平衡了开关速度与驱动功耗，搭配10V栅极驱动电压可显著提升系统效率。此外，器件内置的体二极管（Body Diode）具备小于100ns的反向恢复时间（trr），支持高频续流操作，且在雪崩模式下单脉冲能量耐受（EAS）超过200mJ，有效应对电压尖峰冲击，结合-55°C至+175°C的宽温工作范围，满足汽车电子AEC-Q101认证的严苛环境要求。在电磁兼容性（EMC）方面，其SPICE模型精准刻画了内部电容网络（Cgs=12.23nF、Cgd=3.11nF、Cds≈1.8nF）与封装寄生电感（Lg=3nH、Ls=1.5nH）的交互效应，可提前仿真高频振铃风险，例如栅极回路谐振频率约25MHz，若未通过阻尼电阻或RC缓冲电路抑制，易引发辐射噪声超标；漏源极阻抗在高频段受寄生电感主导，100MHz时感抗达0.94Ω，远超导通电阻，导致额外损耗与PCB环流辐射。实际设计中，需注重驱动电路优化（如栅极串联电阻调谐开关速度）、散热管理（TO-247 Plus封装热阻仅0.3°C/W，需匹配高效散热器）及布局策略（Kelvin连接减小环路电感），并可通过SPICE模型参数扫描验证EMC整改方案。总之，IAUT300N08S5N012通过硬件参数与仿真模型的深度结合，为工程师提供了从芯片级特性到系统级可靠性的完整解决方案，成为应对严苛工况与复杂EMC挑战的战略性器件。

二, SPICE模型语句详细解读

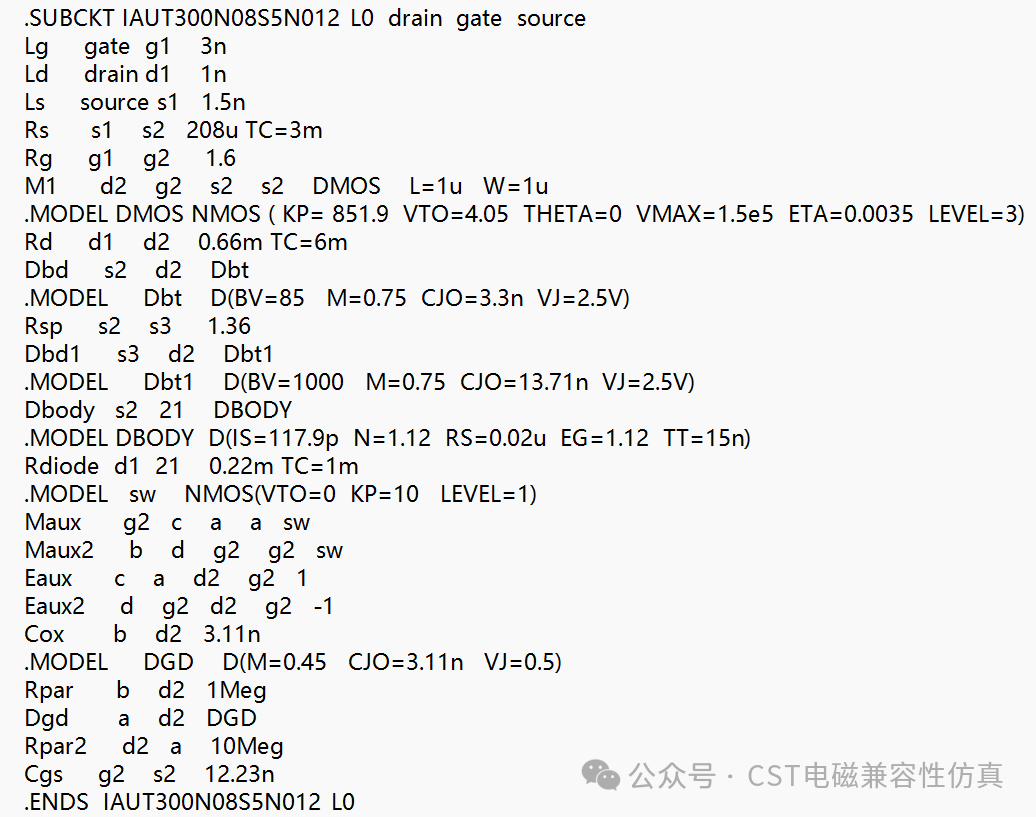

1.SPICE语句

2.解读语句

2.1子电路定义

.SUBCKT IAUT300N08S5N012_L0 drain gate source

定义一个名为 IAUT300N08S5N012_L0 的子电路，包含三个端口 ：漏极（drain）、栅极（gate）、源极（source）。

2.2 寄生参数
