科研论文 | 基于 GCKontrol 的某汽车动力总成系统建模与仿真

世冠科技

14小时前浏览4

国产工业软件如何突破“卡脖子”困局？

国产仿真技术如何为汽车电子控制

产业赋能并带动人才培养？

世冠科技联合湖北汽车工业学院、

汽车动力传动与电子控制湖北省重点实验室

以国产GCKontrol为核心工具

成功构建高逼真度双离合动力总成控制逻辑

与动力学模型

实现国产软件与AVL Cruise的仿真误差对比（<3%）

体现了模型编译技术与求解技术达到国际水平

打破国外技术垄断

摘要作为基于GCKontrol的汽车电子控制课程示范性教学资源重要支撑，本文展示了使用国产工业软件GCKontrol来模拟基于双离合变速器的动力总成的动力学规律，并将该模型应用于变速箱控制单元（Transmission Control Unit，TCU）的快速开发及不同应用场景的分析与测试，并在此基础上，通过仿真分析和对比，验证了方案的合理性。

关键词 国产工业软件；双离合器自动变速器；换挡规律；动力学建模；仿真分析

论文地址：

https://www.cac2024.org/article/type/4-1.html

引言

动力总成系统是汽车的核心部分，负责提供汽车行驶所需的动力，并影响整车的动力性、安全性、操纵稳定性以及成本等多个方面；可靠而完善的动力系统是进行车辆动力学控制、智能驾驶的前提。

2020年，中国北方车辆研究所车辆传动重点实验室关注于提高车辆燃油经济性，基于Simulink仿真平台研究了以不同挡位起步以及跳跃不同挡位对车辆加速性能的影响，以得到最优加速特性[1]。2022年，张营营等以DCT混动系统为基础，应用AMESim和Simulink建立了整车、混动系统及控制模块仿真模型，通过仿真可用于DCT混动系统项目前期的动力传动系统载荷谱计算，从而节约项目开发成本[2]。2019年，Xinqiang Fan 等提出了通过优化离合器油路结构，以此改善 DCT 离合器系统的动态充油性能，且离合器的动态充油特性在 HCU(Hydraulic Control Unit)试验台上得到了准确地验证[3]。

这些研究工作都是运用国外成熟的仿真软件MATLAB/Simulink、AVL Cruise等，对汽车动力总成系统进行建模的；但我国的汽车行业容易受到国外势力的制约，欧美国家将包括MATLAB/Simulink在内的多种工业软件和硬件列为对中国进行技术封锁的范围；因此，本文在汽车动力性参数优化中，成功运用GCKontrol软件模拟了多种工况下某燃油汽车的动力性，并将仿真结果与车辆动力性分析常用软件AVL Cruise软件的结果进行了对比。

某乘用车动力学的仿真模型的建立

GCKontrol系统设计与仿真软件，是北京世冠金洋科技发展有限公司推出的一款建模仿真工具。

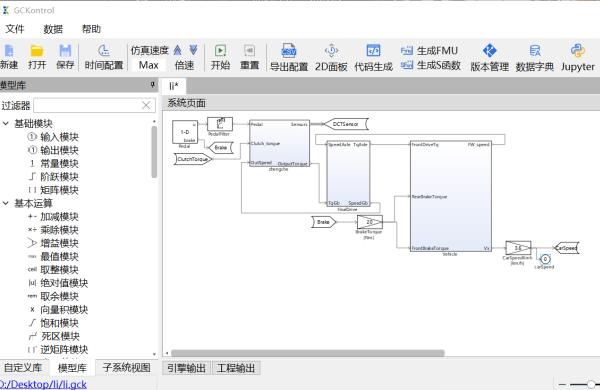

图1 GCKontrol界面图

GCkontrol能够实现系统设计与仿真，具备丰富的控制系统建模元素，支持控制系统建模和仿真、线性和非线性系统建模仿真、能自动生成C代码，支持FMU导出、实时仿真、自动化测试和验证。

1.1

整车参数

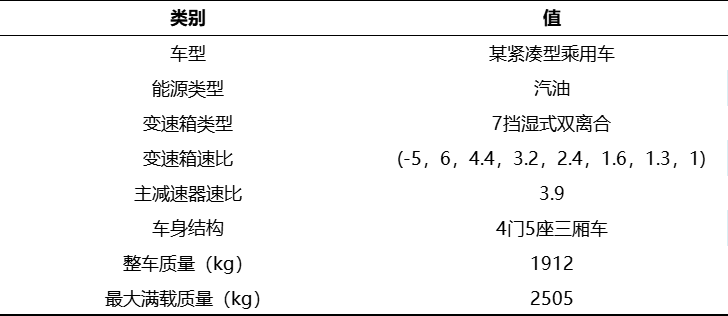

本文所研究的某乘用车参数如表1。

表1 某乘用车部分参数

本文应用GCKontrol软件，进行整车动力性仿真，需要搭建整车仿真模型，以及仿真工况和控制策略的输入，具体步骤如图2所示。

图2 仿真过程示意图

变速箱为双离合器（DCT），相关参数参见表1，本模型暂未考虑效率损失（效率及变速器损失一般由润滑情况、轴承摩擦及液压执行机构损失引起）。

1.2

驾驶员参数

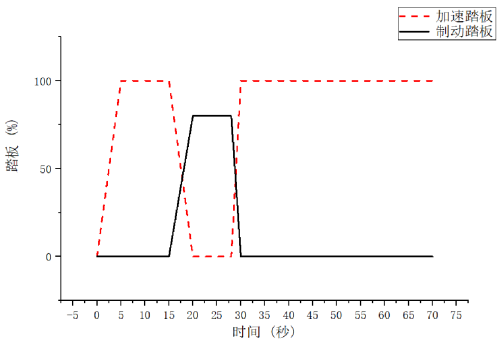

驾驶工况可以反映车辆在不同道路环境下的行驶特点，对于评价车辆的动力性至关重要，驾驶工况是评估车辆性能和优化产品设计的重要参考因素之一。如图3为本文所采用的驾驶工况曲线，横坐标是时间(s)，纵坐标是踏板开度(%)，表示第5秒开始全油门加速，第20秒开始踩制动，第30秒开始一直全油门加速到70秒。

图3 驾驶工况曲线

1.3

换挡参数

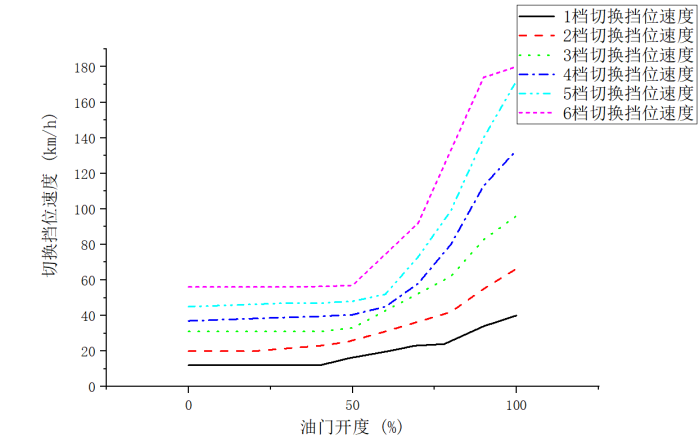

使用两参数换挡规律[6]，设计了换挡参数，图4为不同挡位油门开度和切换挡位速度的关系，横坐标为踏板开度(%)，纵坐标为速度(km/h)，黑、红、绿、紫、蓝、粉红线分别代表1，2，3，4，5，6档。如下图5为不同挡位油门开度和切换挡位速度的关系，横坐标为踏板开度(%)，纵坐标为速度(km/h)，黑、红、绿、紫、蓝、粉红线分别代表2，3，4，5，6，7档。

图4 升档曲线

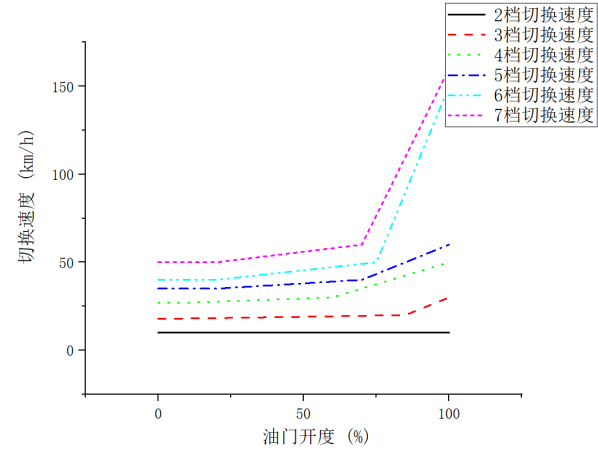

图5 降档曲线

1.4

同步器输入力参数

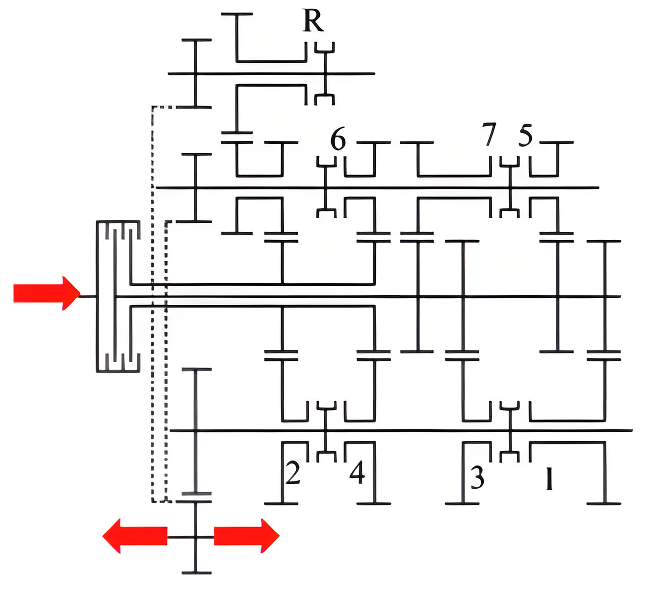

双离合变速器有四个同步器，换挡过程中发动机到离合器1、离合器2的功率流向如图6所示，输出轴将力矩输出到差速器实现不同挡位下的驱动。

图6 功率流向示意图

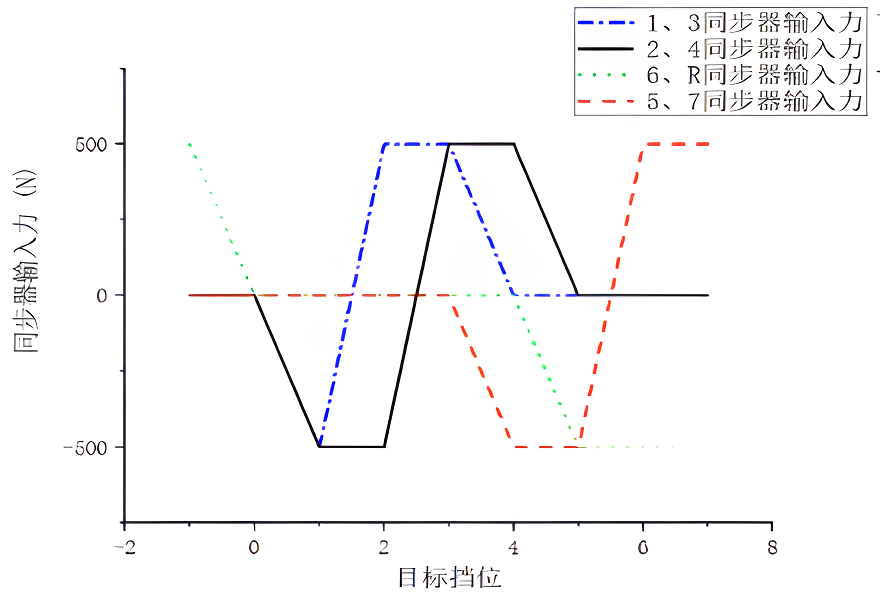

图7 各挡位同步器输入力关系曲线

由图6功率流向，得出输入各挡位与同步器输入力的关系曲线如图2.7所示。横坐标为挡位，纵坐标为力(N),蓝、黑、绿和红线分别为1、3档同步器，2、4档同步器，6、R档同步器和5、7档同步器。

设计目标

2.1

动力性目标

汽车的动力性评价指标主要有最高车速、加速时间和最大爬坡度[4][5]。本车型的动力性设计目标如表2所示。

表2 某乘用车动力性目标

2.2

整车仿真模型

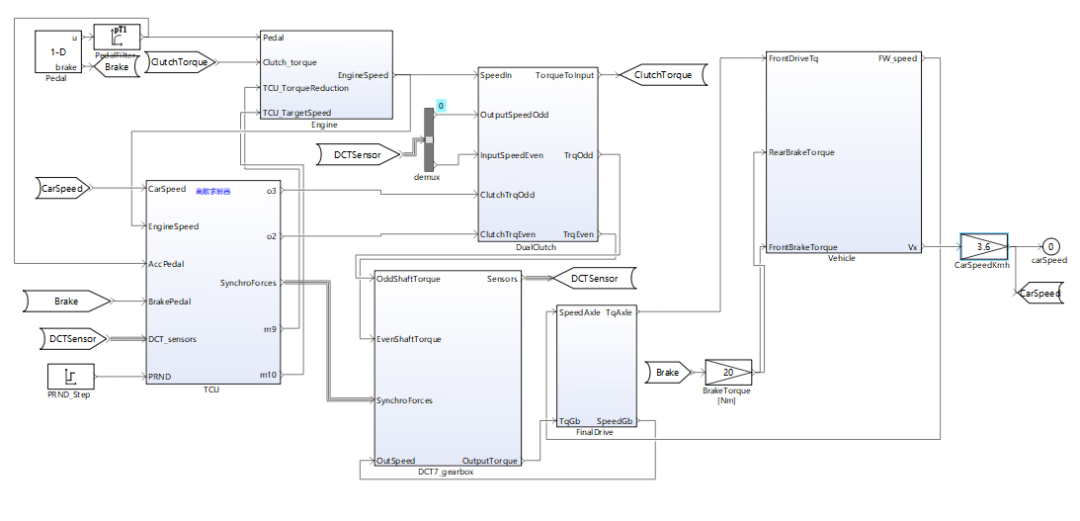

根据图2所示仿真流程以及各项输入数据，建立图8所示整车动力性仿真模型。模型包含驾驶员模块，发动机模块，TCU 控制模块，双离合模块，变速器和同步器模块，轮胎驱动力模块，纵向动力学模块。

图8 整车仿真模型示意图

2.2.1 发动机仿真模型

此发动机模型能够较为准确反映发动机在不同工况下的性能表现，为后续的仿真分析和优化设计提供有力的支持，因此建立的发动机仿真模型如图9所示。

图9 发动机模型仿真的示意图

2.2.2 TCU仿真模型

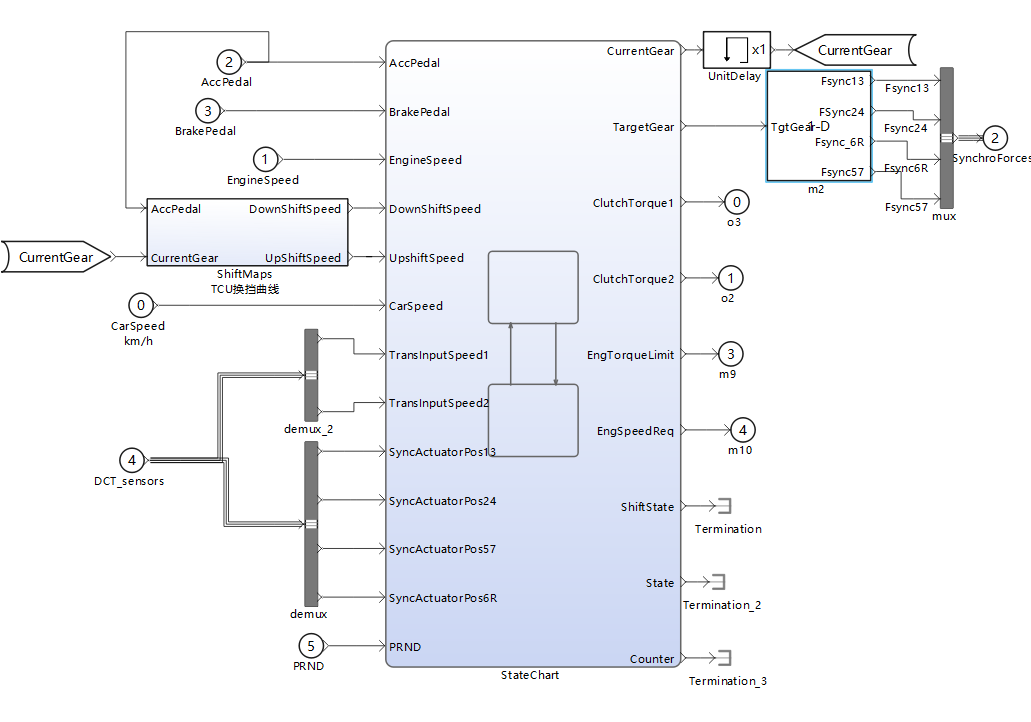

TCU(Transmission Control Unit)是自动变速器的控制单元，是自动变速器系统的核心。本案例中将使用目前最常用的两参数自动换挡规律，该形式主要通过车速、油门开度、发动机转速及制动信号进行判断，给执行器发出相应的信号，以期达到车辆整体的最佳状态。TCU模型的概览如图10所示，其主要控制逻辑使用状态图搭建。

图10 TCU模型示意图

2.2.3 双离合器仿真模型

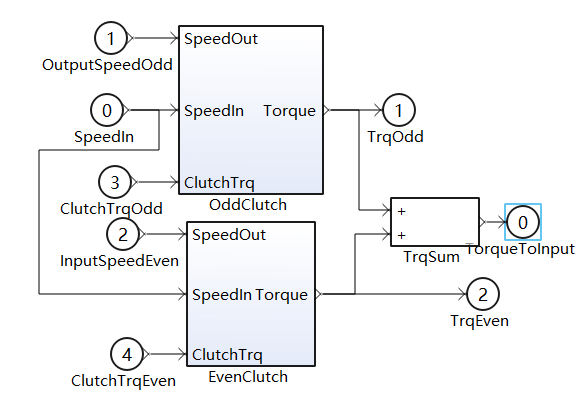

双离合变速器包含奇数轴离合器及偶数轴离合器两个离合器。离合器模型主要包含：摩擦力矩计算，滑动或者结合模式，扭振减振器刚度及力矩；该模型能够很好地模拟离合器结合时产生的扭矩振荡，如图11所示。

图11 双离合模型示意图

2.2.4 变速器和同步器仿真模型

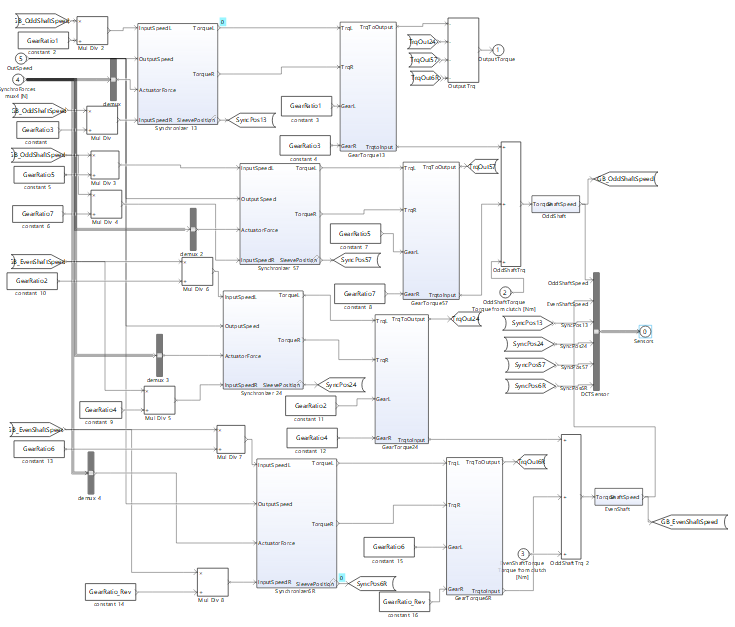

偶数轴和奇数轴的转速是使用惯性模型和阻力扭矩计算的，当变速箱处于空档且离合器打开时，两个输入轴将减速至速度为0，如图12为变速器仿真模型。

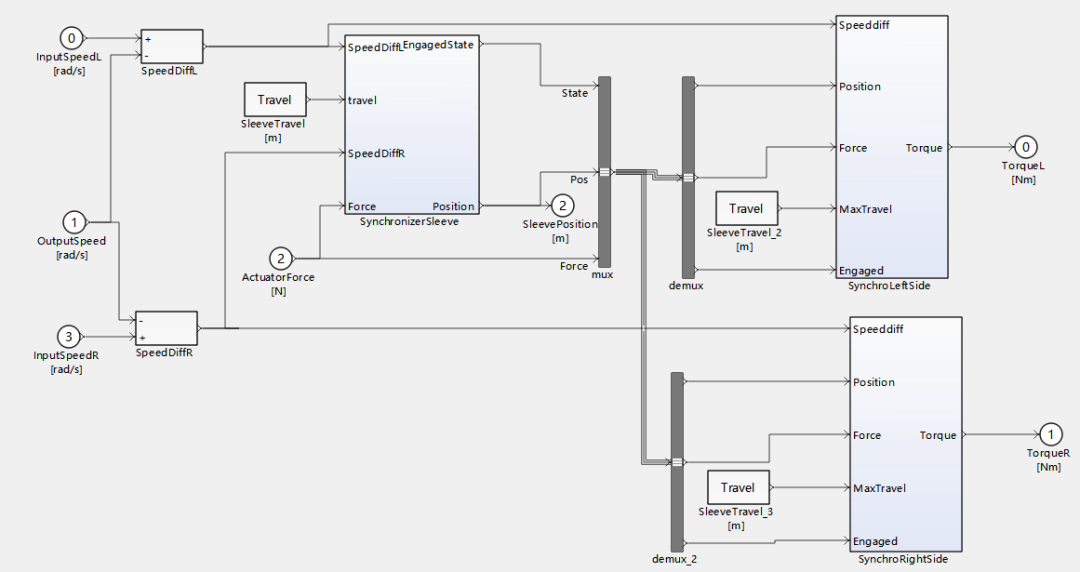

同步器位置由输入力控制，当输入速度不同时，位置会受到限制。当对同步器施加力且同步器达到给定位置时，同步器环压在摩擦元件上并产生同步扭矩，如图13为同步器仿真模型。

图12 变速器仿真模型示意图

图13 同步器仿真模型示意图

2.2.5 纵向动力学模型

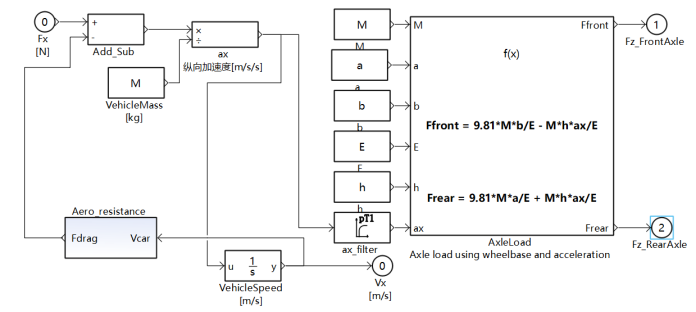

本文研究对象为前驱配置乘用车，根据汽车受力情况，在加速或者减速的时候，前后轮胎的载荷分配会有动态变化。根据公式构建纵向动力学模型，如图14所示。

图14 动力学模型

GCKontrol仿真结果分析

3.1

仿真结果分析

车辆行驶的实际工况错综复杂，根据表3汽车动力性部分相关国家标准制定了以下几种典型工况，模拟了DCT动力总成模型的动态表现。

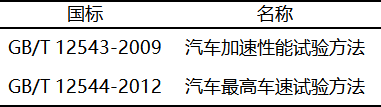

表3 汽车动力性部分相关国家标准

3.1.1 工况一（全油门起步加速性能试验）

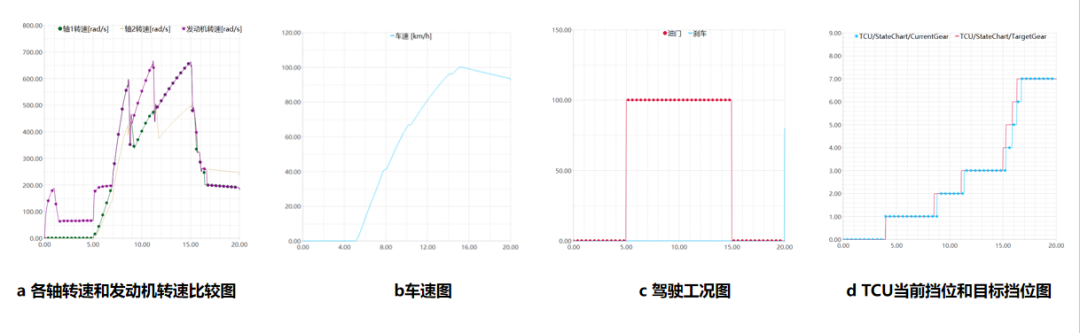

图15是记录车辆由静止全油门加速到100km/h的时间，得出车辆需要9.1秒达到时速100km/h，下图展示了换挡过程。该工况是全油门起步加速，未踩制动；随着挡位的升高，车速越来越快，每当切换挡位的时候，离合器，发动机与传动系统的连接被切断，发动机转速会有短暂的降低，随后等待换上更高的挡位。

图15 测试百公里加速时间图

3.1.2 工况二（换挡过程试验）

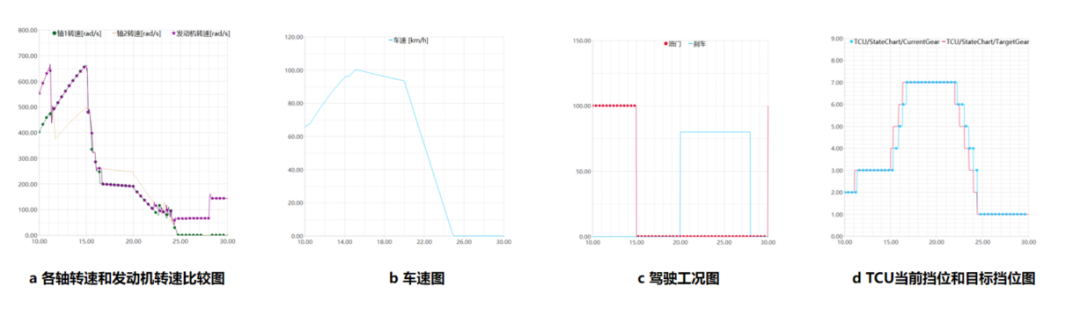

如图16该工况是松开加速踏板，踩下制动，TCU通过触发降档指令降低车速。每当切换挡位的时候，踩下离合器，发动机与传动系统的连接被切断，随后等待换入低的挡位。

图16 制动减速状态图

3.1.3 工况三（最高车速试验）

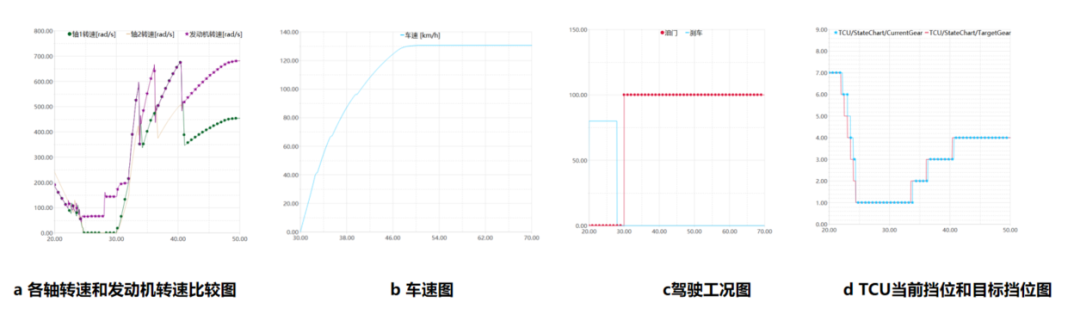

图17表明此乘用车的最高车速为130km/h。随着挡位的增加，车速越来越快；图17（d）表明，模型对TCU换挡指令的响应十分及时。

图17 测试最高车速图

3.2

AVL CRUISE仿真结果验证

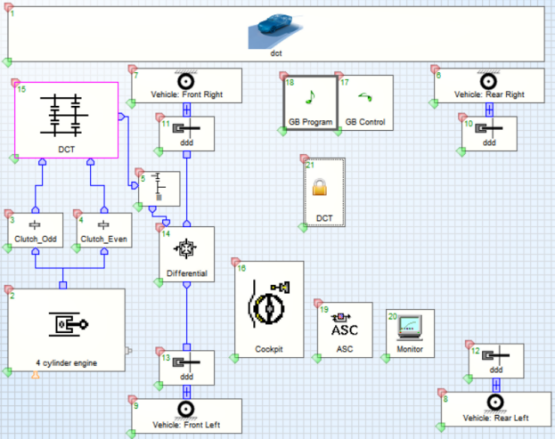

汽车工程上常用AVL Cruise软件对汽车纵向动力学性能进行建模和仿真。如图18所示，在AVL Cruise中搭建双离合变速器仿真模型，以验证GCKontrol软件在动力学仿真和建模中的可靠性。根据表2将整车参数输入AVL Cruise软件模型。

图18 双离合变速器仿真模型图

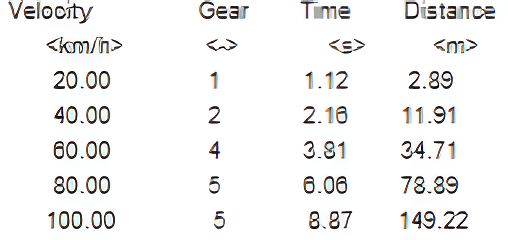

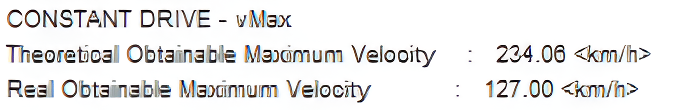

图19所示为AVL Cruise最高车速结果截图，为127km/h。图20所示为AVL Cruise百公里加速时间结果，为8.87秒。

图19 AVL Cruise最高车速

图20 AVL Cruise百公里加速时间

将GCKontrol软件建模仿真的最高车速（图17）和百公里加速时间（图15），与图19、图20的结果对比，如表3所示。

表3 GCKontrol与AVL Cruise结果对比

从表3看出，最高车速仿真结果相对误差为2.4%，而百公里加速时间仿真结果相对误差为2.6%，二者都很小，验证了GCKontrol软件建模和仿真的可信性。

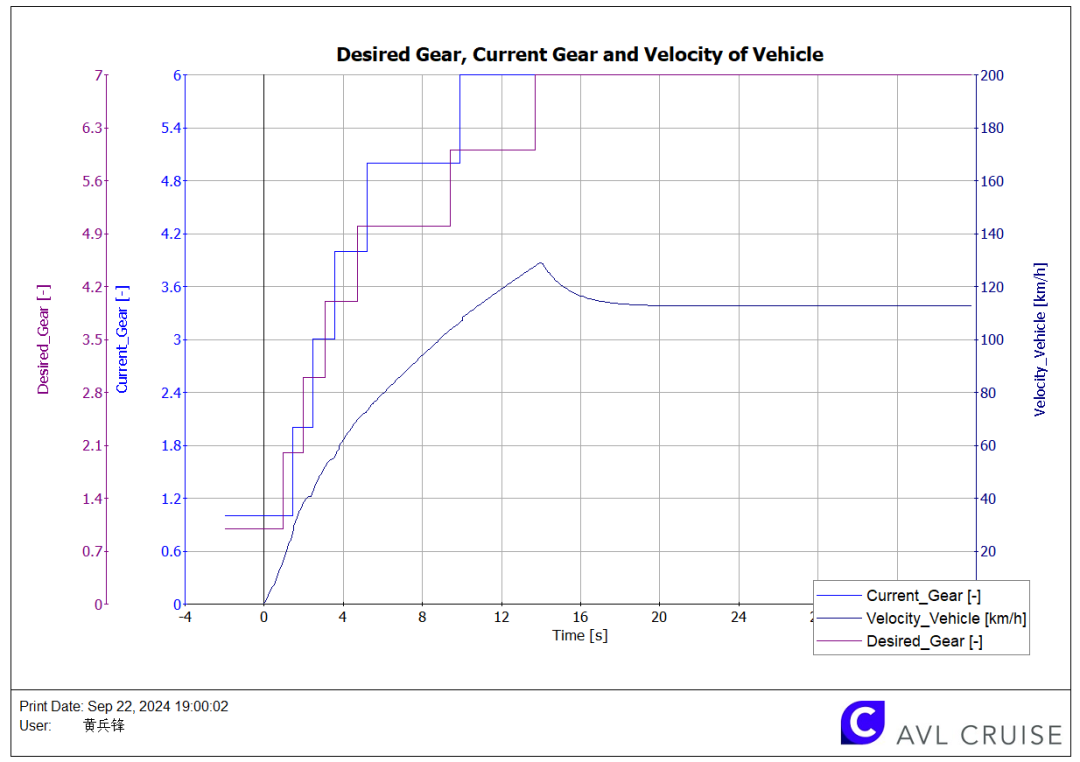

图21 AVL Cruise换挡结果

图21为AVL Cruise软件中换挡结果，车辆能成功换入各档，与工况二的图16的GCKontrol软件的仿真结果一致，验证了TCU策略的可行性。

总结与展望

本文基于双离合变速器的动力总成的动力学规律，将该模型应用于TCU的快速开发及不同工况的模拟。并在此基础上，通过仿真分析，验证了方案的合理性。将换挡控制策略仿真模块生成了状态图模块，状态图实现了根据车速、发动机转速、油门等信息对变速箱的控制，模拟了TCU的控制逻辑及控制方法。在开发TCU的控制系统或进行相关的性能测试时，使用到这些仿真策略模拟了三种不同工况工作条件和场景，以便更好地评估和优化TCU的性能，还通过检测发动机的转速、油门踏板开度、车辆速度等，来控制变速箱的换挡程序，以实现最佳的动力传动性能，仿真结果基本确定了汽车的动力性，该乘用车的最高车速为130km/h，以及百公里加速时间为9.1秒。

本文还通过车辆动力学常用软件AVL CRUISE进行对比验证，研究结果也表明GCKontrol软件可以很好地胜任整车动力学的建模与仿真；支持国产工业软件、硬件的行业应用和技术进步，有利于我国汽车行业的正常发展。此次项目后续可用于建立DCT换挡过程动力学硬件在环仿真模型，导出的模型可用于MiL/SiL/HiL环境下的车辆分析或TCU软件开发和测试，并最终为基于GCKontrol的汽车电子控制课程示范性教学资源提供重要支撑。

参考文献：

[1]. 高子茵,刘鹏,杜明刚,等.新型32挡自动变速器建模及加速性能仿真分析[J].计算机仿真,2020,37(04):91-97.

[2]. 张营营,庄才华,徐旭初.基于AMESim和Simulink的P2 DCT混动系统载荷谱研究[J].装备维修技术,2022,(01):39-46.

[3]. Fan X, He Y, Cheng P. Research on Dynamic Oil- Filling Characteristics of DCT Clutch System[C]//2019 2nd World Conference on Mechanical Engineering and Intelligent Manufacturing (WCMEIM).2019:80-84.

[4]. 余志生.汽车理论[M].北京:机械工业出版社，1997:1-66.

[5]. 郑清平，陈静．汽车动力性和经济性模拟计算[J]．汽车科技，2004(1).

[6]. 葛安林.汽车自动变速理论与设计[M].北京：机械工业出版社，1993.
