Abaqus复合材料(6) - 铺层输出

截面点

截面点是沿着单元厚度的积分点，主要用于输出分析结果的位置。

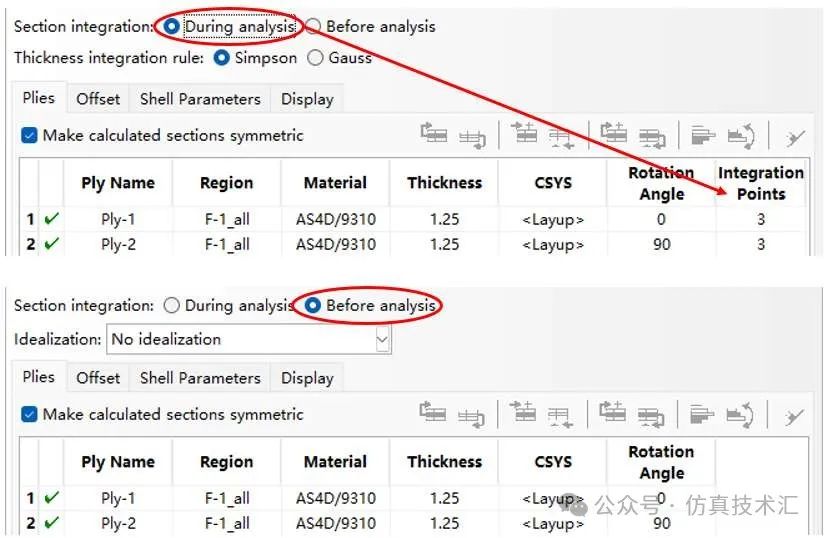

默认下，复合材料壳截面每层有 3 个积分点；复合材料实体截面每层有 1 个积分点。对于采用分析过程中积分 (during analysis) 的壳，可以指定积分点的数目；对于预积分 (before analysis) 的壳，每层采用 3 个积分点。



默认输出位置

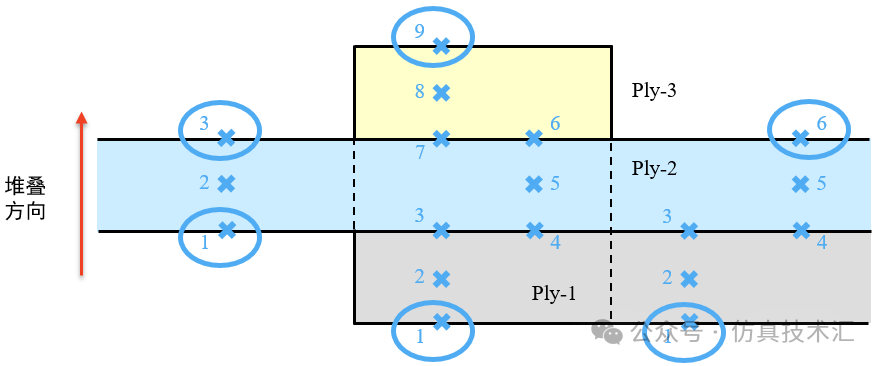

对于常规壳/连续体壳复合材料，Abaqus 默认只输出最顶层和最底层的数据（如下图中圆圈位置所示），而不能直接输出铺层中间位置。



自定义输出位置

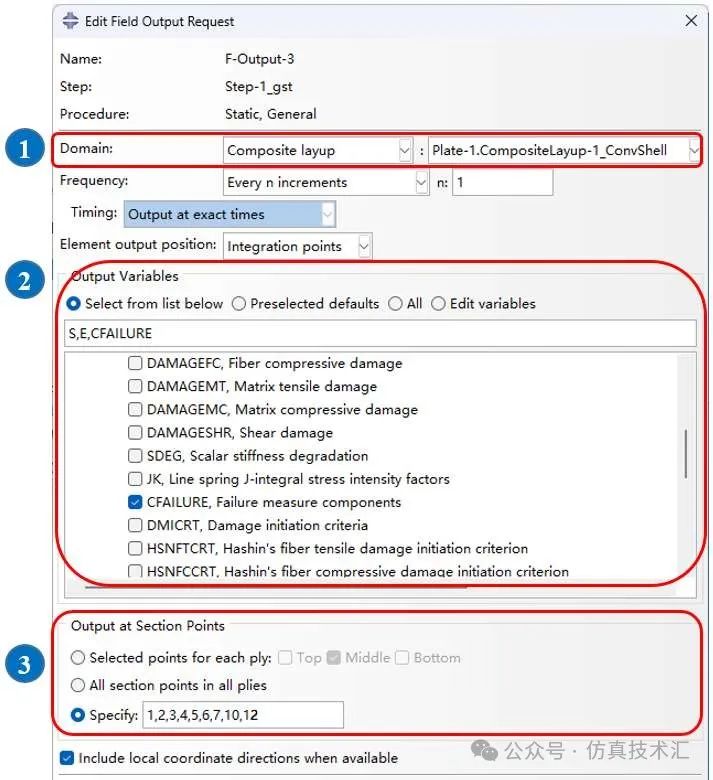

如果需要更细化的数据输出，可通过场输出编辑器设置，指定复合材料铺层的输出请求，具体操作步骤如下：

1）选取特定的铺层；

2）选择所需的输出变量（例如应力、应变等）；

3）设置输出数据的位置，可以输出每层所有积分点的结果，也可以指定特定的积分点位置作为输出。



基于截面点的后处理

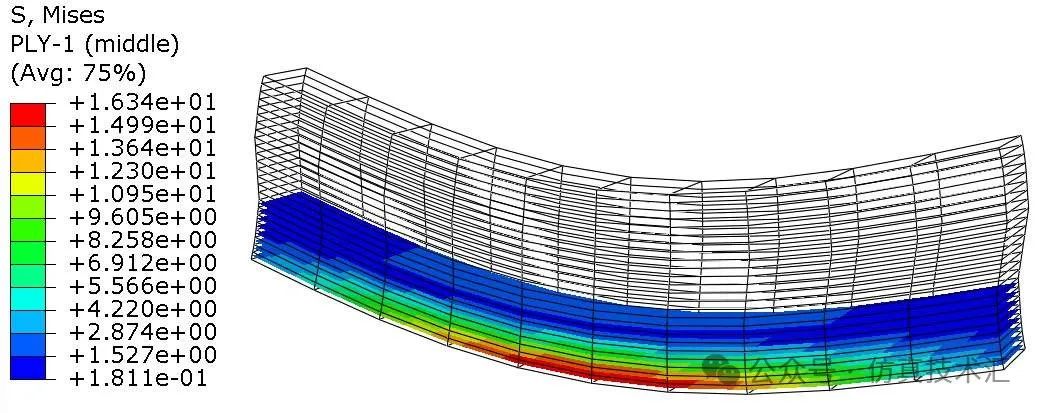

在 Abaqus/CAE “可视化模块 (Visualization)” 中可执行基于截面点的后处理工作，包括查看特定铺层及其积分点位置的云图、矢量图和材料方向图等。以下是具体操作步骤：

1）选择显示方法：选择【Plies】方法；

2）过滤铺层：当层的数量非常多，可通过过滤列表精确选择；

3）选择铺层：选择特定的层，每次只能选择一层；

4）选择输出位置：可选的位置是最底部 (Bottommost)、中部 (Middle)、顶部 (Topmost) 和顶部与底部 (Topmost and Bottommost)。



不同位置的结果可能差异较大，尤其在存在弯曲变形时，需要重点关注具体输出位置对结果的影响。
