方向变化的极端相干阵风（ECD）
方向变化的极端相干阵风（Extreme Coherent Gust with Direction Change, ECD）是风力发电机组载荷设计中的关键风况之一，主要模拟短时间内风速和风向同时发生剧烈变化的气象条件。
1. 定义与背景
ECD是IEC 61400-1标准中定义的极端风况模型之一，属于极端相干阵风（ECG）的变种。
它模拟了风速和风向同时发生极端变化的场景，旨在评估风电机组在遭遇突发阵风和风向突变时的动态响应及载荷承受能力。
此类工况虽罕见，但可能对机组造成极端载荷，因此需在设计阶段进行充分验证。
2. 模型构成
风速增幅（VCG）：在10秒内风速的快速增加，标准推荐值为15 m/s。这一值基于欧美地区多种地形的统计分析，但实际应用中需根据场址的湍流强度、地形复杂度等因素调整。
风速的计算公式为：

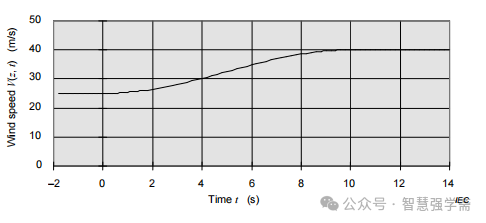

T=10s，风速用正常风轮廓线模型求出。Vhub=25m/s 时，极端相关阵风中风速上升情况如下图。
风向变化（DIR）：与轮毂高度平均风速Vhub相关。
假定风速的增大与风向的变化q （从 0 到q cg 包括q cg ）是同步进行的，q cg的计算公式为：
同时改变方向由下式
上升时间T=10s。
当Vhub = 25 m/s的时，方向变化幅度q cg如下图
方向变化q(t)如下图
3. 应用场景
ECD模型主要用于以下方面：
设计验证：评估机组在极端风况下的结构强度、疲劳寿命及稳定性。
载荷计算：确定关键部件（如叶片、塔架）在风速与风向突变时的极限载荷。
控制系统测试：验证偏航系统、变桨系统在风向突变时的响应速度及控制精度。
4. 与其他模型的区别
极端运行阵风（EOG）：仅模拟风速的突增，不涉及风向变化。
极端风向变化（EDC）：仅关注风向的急剧变化，风速保持恒定。
极端相干阵风（ECG）：虽包含风速和风向变化，但ECD更强调两者的同步性与极端性，且风向变化幅度更大。
6. 实际意义
ECD模型通过模拟真实世界中可能发生的最恶劣风况组合，帮助工程师：
优化机组设计，提高对极端风况的适应性。
降低因风速与风向突变导致的结构失效风险。
提升控制系统的鲁棒性，确保机组在极端条件下的安全停机或降载运行。
7、总结
ECD在IEC标准中是一个动态且需场址适配的风况模型，其参数（VCG和DIR）需通过实测数据与统计方法结合确定，以确保风力机组的安全性与经济性。
实际应用中需特别注意地形复杂度和湍流强度的影响，避免直接套用标准推荐值导致设计偏差。
ECD参数与设计等级无关。阵风循环类型：half。应用工况：正常发电。
