70MPa燃料电池汽车氢气泄放喷火，计算已知目标位置的超压计算

大家好，今天让我们继续手搓公式。

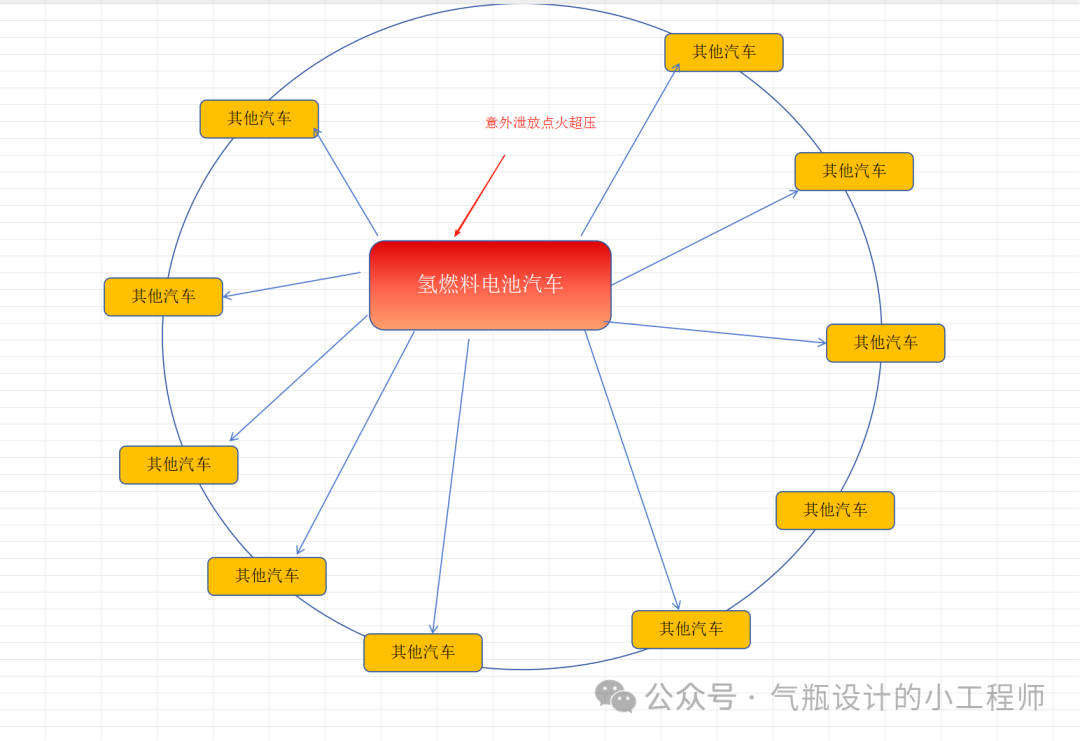

让我们考虑一个额定工作压力为 NWP = 70 MPa（ 𝑃𝑠 ）的燃料电池汽车，配备泄放直径𝑑 = 2 mm 的温度压力释放装置。储存温度等于环境温度，假设为 288 K。环境压力为 101,325 kPa。该情景为一个水平自由射流，起源于坐标（ 𝑥,𝑦,𝑧 ）=（0, 1, 0）的位置，例如，在事故中车辆部分翻转时（这里假设的是我图中的燃料电池汽车位置）

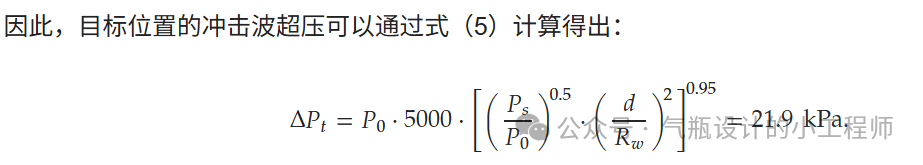

让我们估算射流同一高度处的最大冲击波超压，即轴向距离射流轴 2 米和径向距离 2 米处，即目标坐标（ 𝑥𝑡,𝑦𝑡,𝑧𝑡）=（2, 1, 2）处。应执行以下计算步骤（假设其他汽车的位置）：

这超过了 16.5 kPa 的重大伤害阈值。可以推荐使用带有微通道（TPRD-less）的储氢罐来减少 TPRD 直径或采用在火灾中自我泄压的防爆设计。

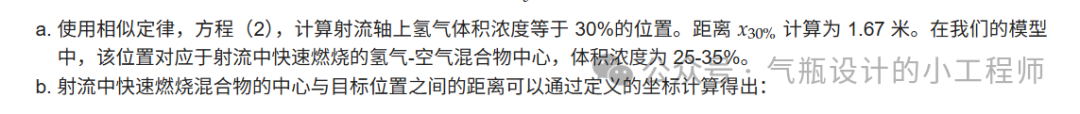

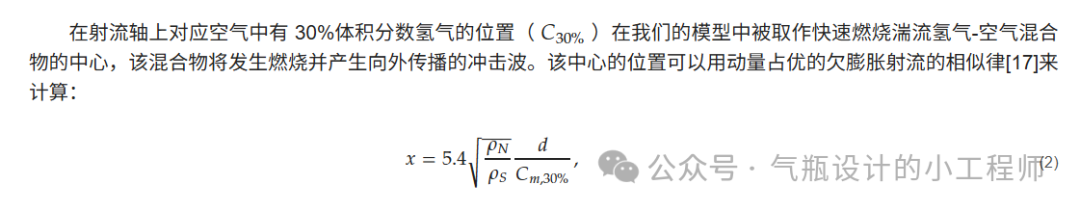

关于x30%的距离计算，（ 𝐶30% 被取作快速燃烧湍流氢气-空气混合物的中心，该混合物将发生燃烧并产生向外传播的冲击波）

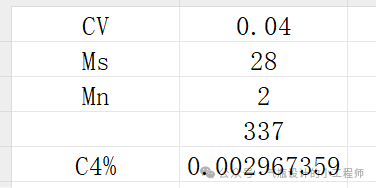

关于C30%的计算，可以采用1/Cm=1+（1/Cv-1)*(Ms/Mn) ,Ms为空气的分子质量，Mn为空气的分子质量，Cv指的是氢气体积分数，也就是射流轴上氢气浓度。通过这个公式就可以计算出Cm（当Cv值去4%,那么Cm就是C4%,同理就可以计算C30%的值）

我给编辑了一个公式，大家可以按我这样计算；

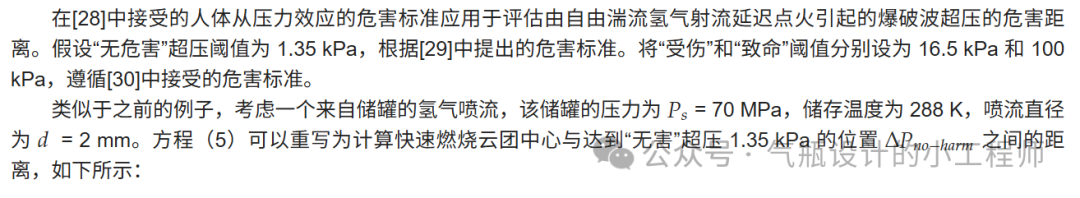

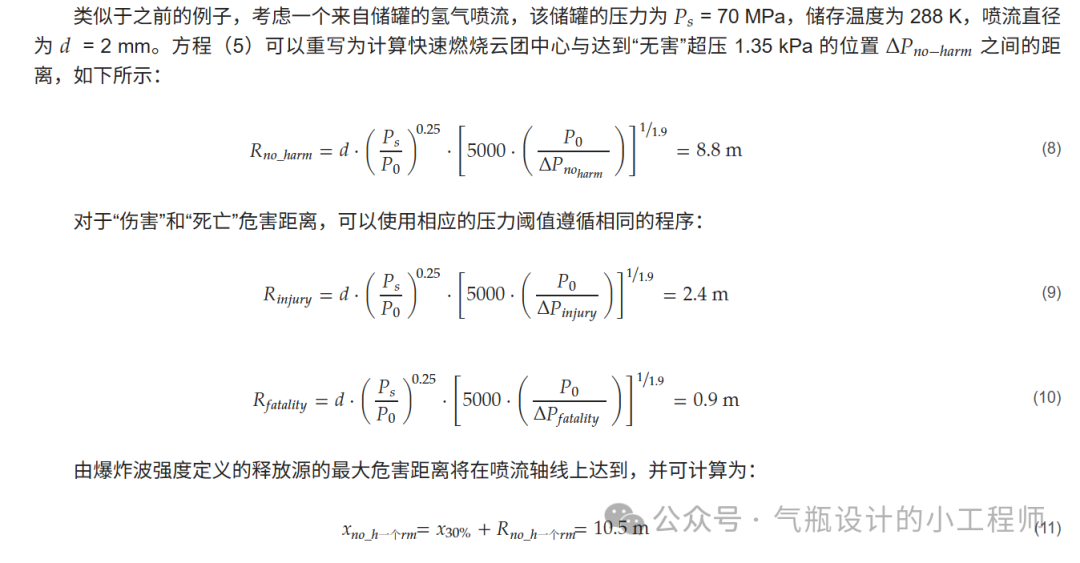

逆问题：已知爆轰超压危害/损伤计算危险距离

本文计算案例引用文献：

1.Cirrone, D.; Makarov, D.; Friedrich, A.; Grune, J.; Takeno, K.; Molkov, V. Blast Wave Generated by Delayed Ignition of Under-Expanded Hydrogen Free Jet at Ambient and Cryogenic Temperatures. Hydrogen 2022, 3, 433-449. https://doi.org/10.3390/hydrogen304002；
