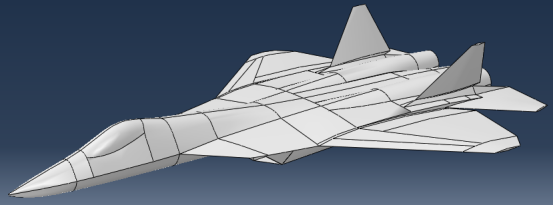

基于Abaqus的su-57战斗机模态分析（文末附模型链接）

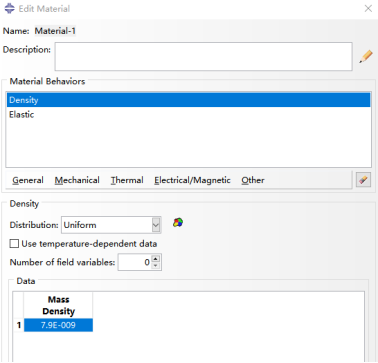

模型描述：方形实体压缩矩形壳体，实体尺寸100*100*100mm，壳体80*80*1.2mm，实体施加压强10Pa，分析类型显示动力学。 材料属性设置： 实体为钢，弹性模量2.1e5Mpa，泊松比0.3，材料密度7.8e-9g/mm^3； 壳体为铝，弹性模量70000Mpa，泊松比0.3，材料密度2.5e-9g/mm^3，塑性属性见下图 材料塑性数据需要用户自行获取，本例数据仅供演示。 创建几何截面属性solid和shell，将截面属性和材料赋予相应的几何体。Solid和shell截面属性设置如下： 给几何体赋予截面属性设置如下： 设置完材料属性后进行分析步设置，本例模拟铝壳体受压后发生大变形，所以分析类型选Dynamic Explicit，打开非线性开关，分析时间0.02s。 实体受力后和壳体接触传力，因此两者之间建立接触关系，本例选择通用接触general contact（explicit）），接触行为为罚函数penalty，摩擦系数0.1（实际需用户自行获取)。 下一步是设置计算边界条件，实体上端时间压强，壳体下端约束，设置好的有限元模型如下图 完成以上步骤后就可以进行网格划分了（也可以提前划分），网格尺寸用户自行判断，本例取5mm，划分结果如下 创建分析步，根据用户自己电脑配置选择CPU数量 计算结果如下 来源：仿真老兵
